周期 Pattern Removal 算法

它解决一个非常典型的问题:

晶圆图像中本身就有非常复杂的周期图案

缺陷往往非常小

如果不去掉周期背景 → 缺陷根本看不出来

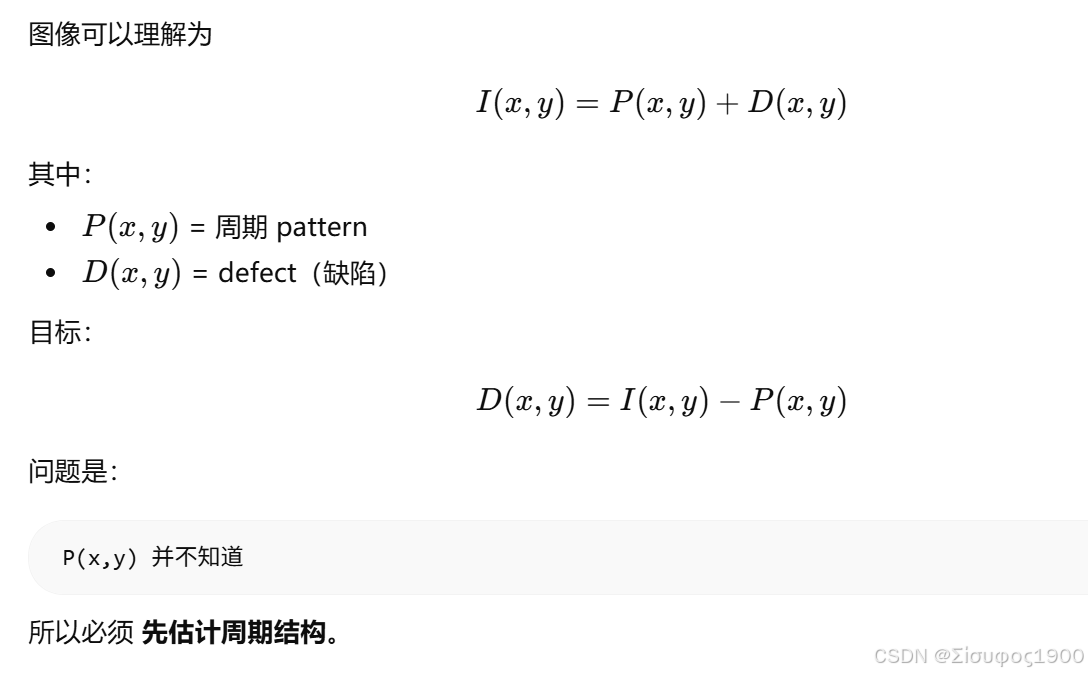

一、问题本质

晶圆很多结构是 规则周期阵列:

例如:

memory cell

logic cell

SRAM array

二、为什么用频域方法

周期信号有一个重要性质:

在

Fourier Transform

中会出现 离散尖峰。

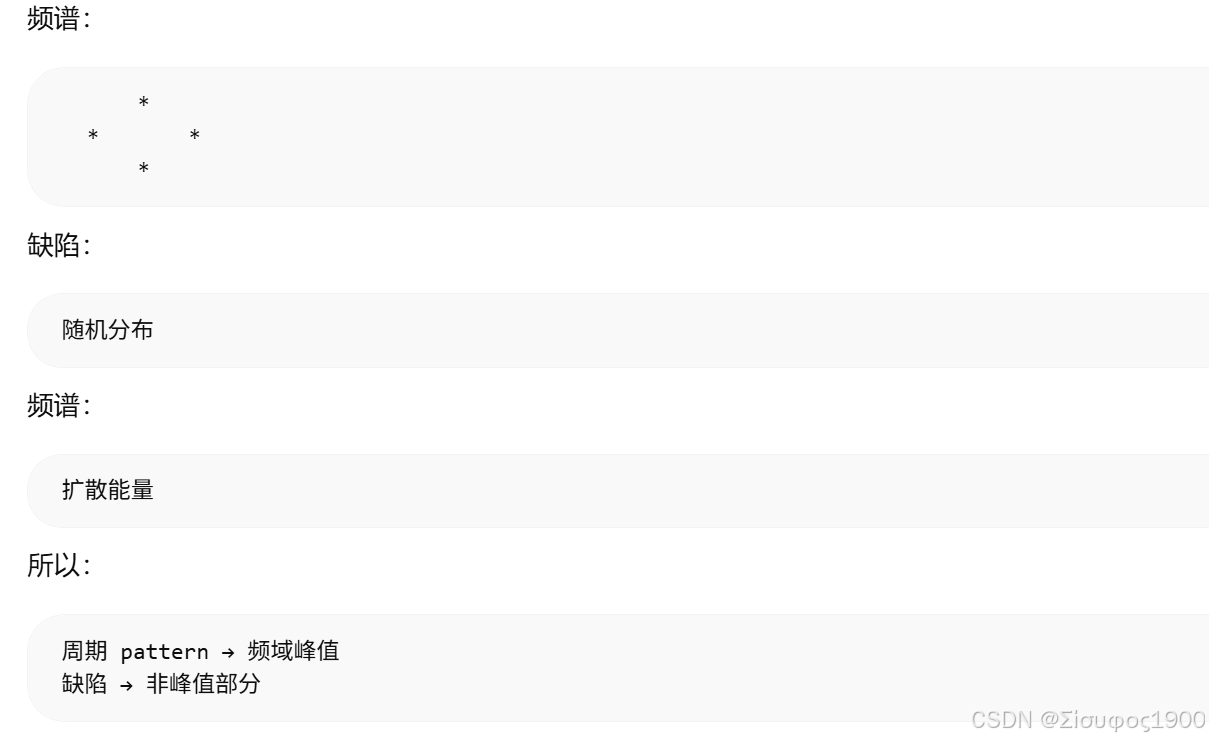

例如:周期结构

三、经典 Pattern Removal 算法

核心算法:

使用

Fast Fourier Transform

步骤:

Step1 原始图像

I(x,y)

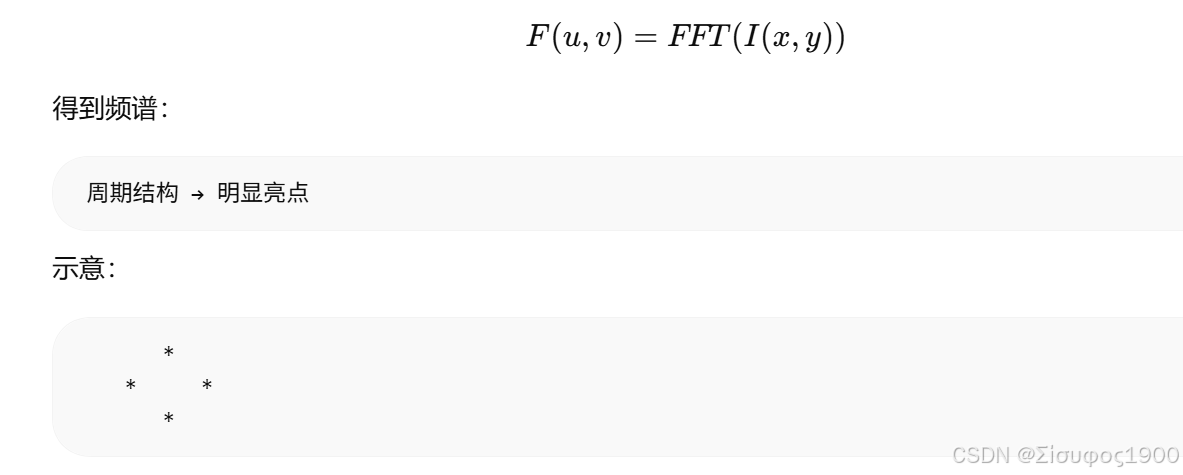

Step2 FFT

Step3 去掉周期峰值

构造 mask:

mask(u,v)

去掉峰值:

mask:

中心低频保留

周期峰值抑制

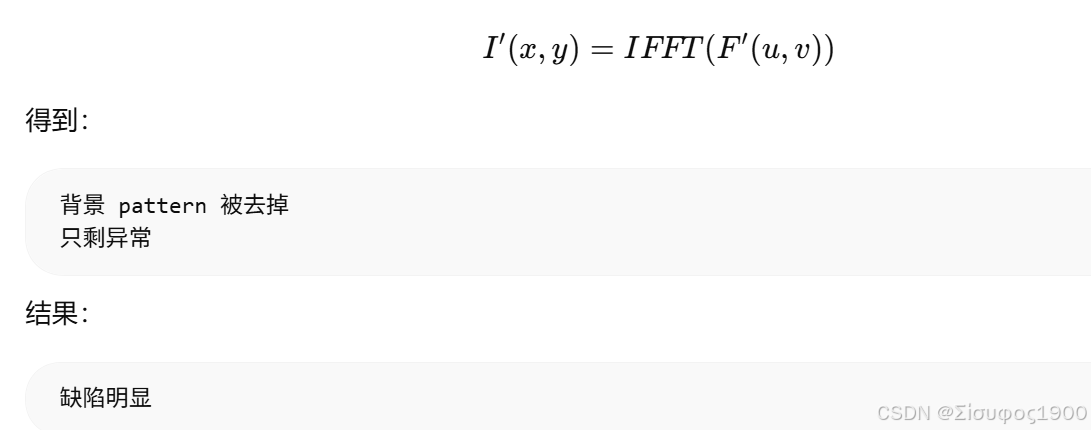

Step4 IFFT

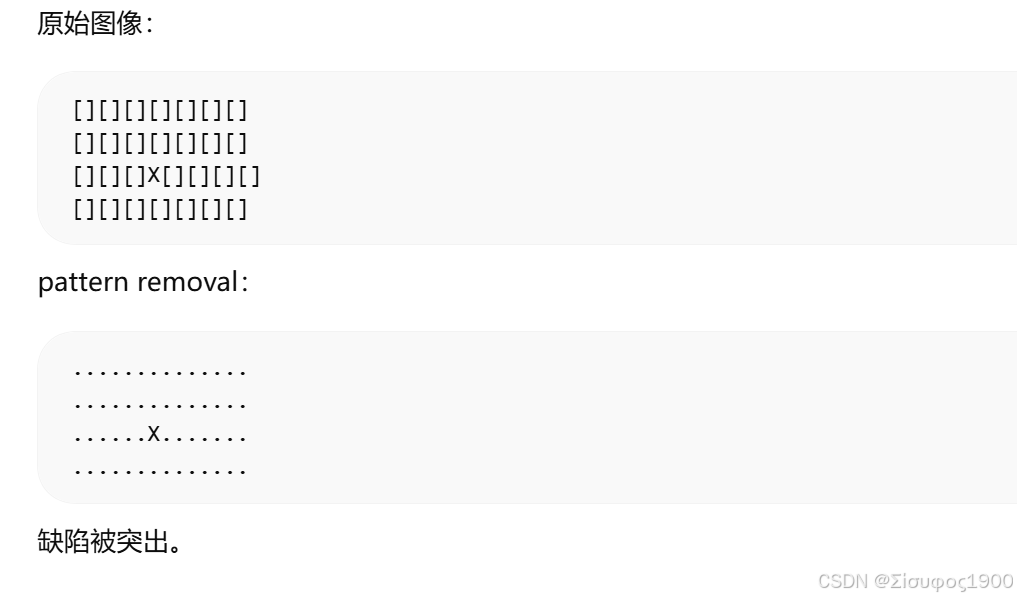

直观理解

四、工业界更高级的做法

1 模板减法

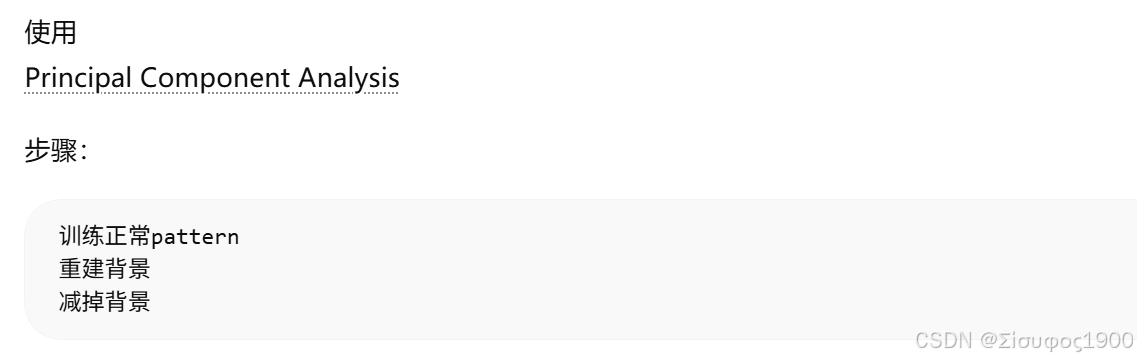

2 PCA pattern removal

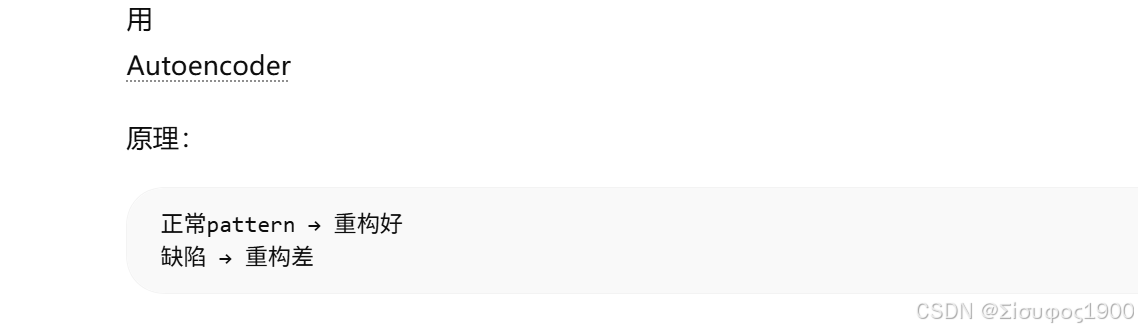

3 深度学习

五、真实晶圆检测 Pipeline

工业系统通常是:

图像采集

↓

去噪

↓

Pattern Removal

↓

异常检测

↓

缺陷分类

Pattern Removal 是 最关键一步。

因为:

不去掉pattern

缺陷几乎检测不到

为什么这个算法很重要

晶圆检测最大的难点:

缺陷非常小

pattern非常复杂

Pattern Removal 可以:

提高SNR

突出异常

所以它是 晶圆检测核心算法之一

为什么 FFT 可以去除周期结构?

复制代码
周期信号 → 频域离散峰值
通过滤波 → 去掉这些峰值
再IFFT → 周期结构消失
