一、嵌入式系统概述
嵌入式系统的特点是集成度高、体积小、成本低、省电，它的功能可以使不同用户的要求得以满足。因而，嵌入式技术在社会的各个方面得到了十分广泛的应用。
1.1、嵌入式系统的概念
嵌入式操作系统：Embedded Operation System, EOS
IEEE：Institute of Electrical and Electronics Engineers 电气电子工程师协会。
IEEE定义嵌入式系统是：用于控制、监视或者辅助操作机器和设备的装置。
国内定义：一个具有特定功能或用途的计算机软、硬件集合体。即嵌入式系统就是嵌入对象体系中的专用计算机系统。它具有三要素：嵌入型、专用线和计算机。
嵌入式系统的特点：
- 可裁剪性。支持开放性和可伸缩性的体系结构
- 强实时性。可用于各种设备控制中
- 统一的接口。提供设备统一的驱动接口
- 操作方便、简单，提供友好的图形 GUI 和图形界面，追求易学易用。
- 提供强大的网络功能，支持 TCP/IP 协议及其他协议，提供 TCP/UDP/IP/PPP 协议支持及统一的 MAC 访问层接口，为各种移动计算设备预留接口
- 强稳定性，弱交互性。EOS 开始运行是不需要用户过多干预的，要求负责系统管理的 EOS 具有较强的稳定性。EOS 的用户接口一般不提供操作命令，它通过系统的调用命令向用户程序提供服务。
- 固化代码。EOS 和 应用软件被固化在嵌入式系统计算机的 ROM 中。
- 具有更好的硬件适应性，即良好的移植性。
- 嵌入式系统和具体应用有机地结合在一起，具有较长的生命周期。
1.2、嵌入式系统的发展
真正意义的嵌入式系统是在 1970 年出现，发展至今已有 50 多年的历史，大致经历四个阶段：
- 第一阶段：以单芯片为核心的可编程控制器形式的系统。
应用于一些专业性强的工控系统中，一般没有操作系统的支持，通过汇编语言编程对系统进行直接控制。
主要特点是：系统结构和功能单一，处理效率较低，存储容量较小，几乎没有用户接口。以前在国内工业领域应用较为普遍。 - 第二阶段：以嵌入式 CPU 为基础、以简单操作系统为核心的嵌入式系统。
其主要特点是：CPU 种类繁多，通用性比较弱；系统开销小，效率高；操作系统达到一定的兼容性和扩展性；应用软件较专业化，用户界面不够友好。 - 第三阶段：以嵌入式操作系统为标志的嵌入式系统
其主要特点是：嵌入式操作系统内核小、效率高，能运行于各种不同类型的微处理器上，兼容性好；具备文件和目录管理、多任务、网络支持、图形窗口以及用户界面等功能；具有大量的应用程序接口API，开发应用程序较简单。 - 第四阶段：以互联网为标志的嵌入式系统。
其主要特点：随着互联网的发展以及其技术与信息家电、工业控制技术结合日益密切，嵌入式设备与互联网的结合将代表嵌入式系统的未来。
1.3、嵌入式系统的分类
嵌入式系统不等同于嵌入式处理器，只有将嵌入式处理器构成一个计算机系统并作为嵌入式应用时，系统才可称为嵌入式系统。因此嵌入式系统作为一个专用计算机系统，要不断地向计算机应用系统发展。嵌入式系统可进行如下分类：
1.3.1 按硬件分类：根据系统组成的硬件可分为
- 芯片级嵌入式系统：
在处理器芯片中含有程序或算法。 - 模块级嵌入式系统：
在系统中含有某个核心模块。 - 系统级嵌入式系统：
包含完整系统并有嵌入软件的全部内容。
1.3.2 按实时性分类：分为实时系统和非实时系统
- 实时系统：
实时系统是一种能够在严格的时间周期内，进行处理和响应的计算机系统。 实时系统主要分为硬实时系统和软实时系统。 - 非实时系统：
非实时系统并不要求在特定的时间内响应外部事件。

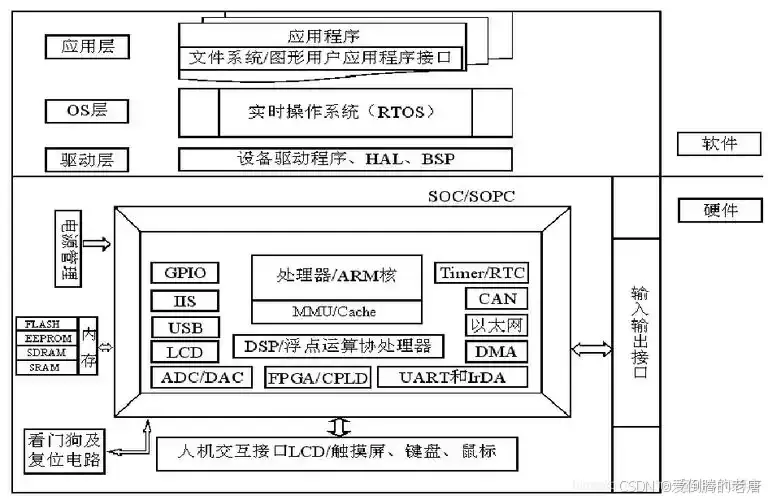

二、嵌入式系统组成
一个嵌入式系统装置通常由嵌入式计算机和执行装置组成（被控对象）。执行装置可以接收嵌入式计算机系统发出的控制指令，执行所规定的操作或任务。
2.1 嵌入式系统硬件组成
嵌入式处理器的体系结构可以采用 冯·诺依曼 体系或 哈弗 体系结构；
指令系统可以选用精简指令集计算机系统（Reduced Instruction Set Computer , RISC）和复杂指令集计算系统 CISC （Complex Instrution Set Computer）。
2.1.1 嵌入式微处理器
嵌入式微处理器是嵌入式系统硬件部分的核心处理单元。发展有 3 种趋势：经济性、微型性和智能型。
- 专用性：嵌入式微处理器通常针对特定功能进行优化
- 低功耗：许多嵌入式微处理器在较低的功耗下运行，以延长电池寿命或减少散热。
- 小尺寸：微处理器的尺寸通常较小。
- 实时性：实时性能非常重要。

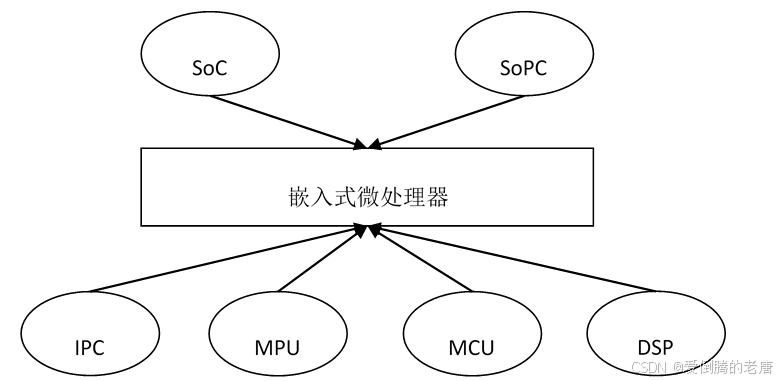

- 集成度高：现代嵌入式微处理器往往集成了多种功能，减少外部组件的数量。嵌入式微处理器包含的类型如下图所示。
|------|-------------------------------|------------|
| 缩写 | 英文全称 | 词义 |
| IPC | Industrial Personal Computer | 工业 PC |
| MPU | Micro-Processor Unit | 微处理器单元 |
| MCU | Micro-Controller Unit | 微控制单元（单片机） |
| DSP | Digital Signal Processor | 数字信号处理器 |
| SoC | System on a Chip | 片上系统 |
| SoPC | System on a Programmable Chip | 片上可编程系统 |
2.1.2 存储器
嵌入式系统用存储器来存放和执行代码。存储器包含 Cache、主存储器和辅助存储器。
- Cache：容量小、速度快的存储器阵列，位于嵌入式处理器内核与主存储器之间。
在嵌入式系统中，Cache 全部都集成在嵌入式处理器内，可分为数据 Cache 、指令 Cache或混合 Cache。 - 主存储器：嵌入式处理器能直接访问的寄存器，用来存放系统和用户的程序及数据。位于微处理器的内部或外部，其容量为 256K ~ 1GB。有 ROM 与 RAM 两类。（内存条）
- 辅助存储器（外存储器）：用来存放大数量量的程序代码或信息，用于长期保存用户的信息。有硬盘、NAND Flash、CF 卡、MMC 和 SD 卡等。
2.1.3 通用设备接口的 I/O 接口
- 嵌入式系统和外界交互需要一定形式的通用设备接口，通过与片外其他设备的或传感器的连接，实现微处理器与外部设备的输入/输出。
- 每个外设通常都只有单一的功能
- 可以在芯片外，也可以内置芯片中
2.2 嵌入式系统软件组成
2.2.1 中间层
中间层为硬件抽象层（Hardware Abstract Layer, HAL）或板级支持包（Board Support Package, BSP），连接硬件层与软件层。降低开发复杂性，实现软件的灵活性与可移植性。
通过 BSP 层提供的接口进行开发，分离上层软件与底层硬件，与硬件无关。 底层硬件的初始化，数据输入/输出操作，硬件设备的配置和管理。 通过有效的中间层设计，上层软件开发人员无需了解底层硬件细节，系统可以实现更高的灵活性和可扩展性。
2.2.2 系统软件层
系统软件层：
- 实时多任务操作系统（Real-time Operation System，RTOS）
RTOS是嵌入式应用软件的基础和开发平台 - 文件系统
- 图形用户接口（Graphic User Interface，GUI）
- 网络系统及通用组件模块
2.2.3 应用软件层
嵌入式应用软件开发，是应用软件开发的一种。
- 在嵌入式操作系统平台上，写各种应用程序，实现各种功能
- 操作系统控制着应用程序编程及其与硬件的交互作用
- 应用程序控制着系统的运作和行为
三、嵌入式系统应用及发展趋势
3.1 嵌入式系统应用
- 工业设备。
- 信息家电和安防
- 消费类电子
- 交通管理和环境监测
- 汽车电子
- 军事国防武器
- 社会发展方面
3.2 嵌入式系统的发展
随着科技的不断进步和社会的不断发展，嵌入式系统也在不断发展。下面是未来嵌入式系统发展方向
- 定制化
- 集成化
- 网络化
- 智能化
3.3 嵌入式人工智能的发展
- 人工智能技术在各个领域得到了广泛的应用和发展，越来越多的嵌入式系统要求具备"人工智能" （Embedded Artificial Intelligence，EAI）。
- 嵌入式人工智能是将人工智能技术应用于嵌入式系统中的一种方法，其目标是在嵌入式系统中实现智能化，并在设备上进行实时的决策和响应。
- 嵌入式人工智能系统主要由模型、数据和算力三个模块组成。
四、嵌入式系统开发流程
4.1 嵌入式硬件开发流程
- 项目需求和计划阶段
- 原型阶段
- 开发阶段
- 验证阶段
4.2 嵌入式软件开发流程

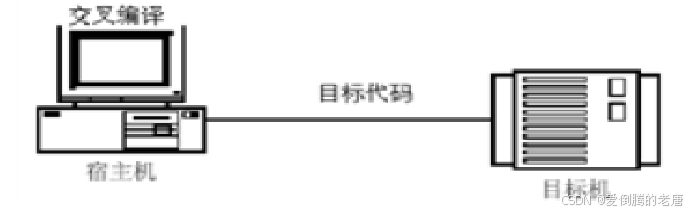

4.2.1 交叉编译
使用交叉编译工具链，将源代码从宿主机上编译成，目标机能够执行的二进制代码。交叉编译器能够将针对宿主机的代码，转换为在目标硬件上可执行的格式。
4.2.2 交叉调试
在嵌入式软件开发中，调试时采用的是在宿主机和目标机之间进行的交叉调试.。调试流程
- 在宿主机上启动调试器，配置与目标机的连接
- 将编译生成的二进制文件下载到目标机中
- 启动目标机的程序，并在宿主机上调试器中设置断点、监视变量、检查内存状态等。
调试工具和环境
- GDB (GNU Debugger)：一种常见的开源调试工具，支持交叉调试。
- IDE：许多集成开发环境（如 Eclipse、Keil、IAR Embedded Workbench 等）
- 专用调试硬件：如 JTAG、SWD（Serial Wire Debug）接口等，能够更高效地进行调试。
