随着精密制造的发展趋势不断深入，零部件的设计复杂度与尺寸精度要求正持续攀升。在精密制造行业中，如何有效控制多曲面形状、多结构、高精度工件的产品质量，已成为制造厂商面临的关键挑战。
另外，精密工件的装配对安全性、可靠性和性能有极致要求。蓝光三维扫描技术结合专业检测软件的应用，已成为保障高价值部件质量检测与装配质量的核心技术，让制造商能对产品整体轮廓变形与关键尺寸精度进行整体管控，且在生产前在对装配线进行可视化、分析和优化。
3D检测与装配验证需求
0 1
3D全尺寸检测
精密零部件件通常具有复杂的自由曲面，包含复杂形状、凹槽、孔位、狭窄缝隙等结构，
传统接触式测量易出现测量盲区，在质量控制方面主要面临三大难题：
1、结构复杂
曲面、孔位、薄壁等精细结构使传统量具难以实现全面覆盖。
2、公差严苛
配合面、安装孔等关键部位对尺寸、位置度、轮廓度要求极高。
3、检测效率低
质检流程耗时且依赖人工经验，结果一致性差、成本高。
0 2
为何要做虚拟装配？
1**、成本控制**
避免物理试装导致的零件损伤，大幅减少试装损耗成本。
2 、装配可靠性
提前发现零件间是否存在装配干涉，确认每个零件的定位是否精准，提升装配一次合格率。
3 、研发效率
并行开展多方案验证（如不同公差带匹配效果），缩短产品开发周期。
4 、供应链协同
跨厂区零件数字化共享装配验证，减少供应商在工艺调整与装配的协调时间。
蓝光3D扫描方案

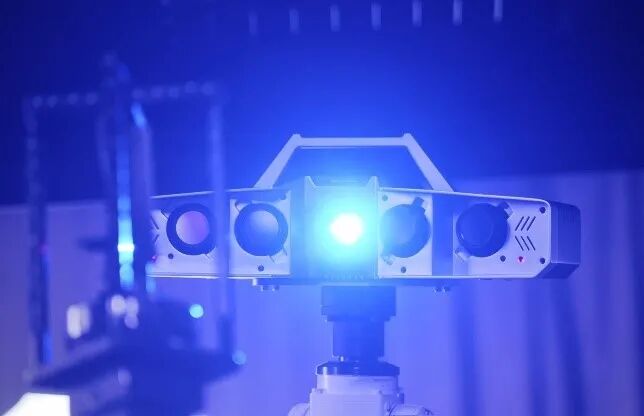

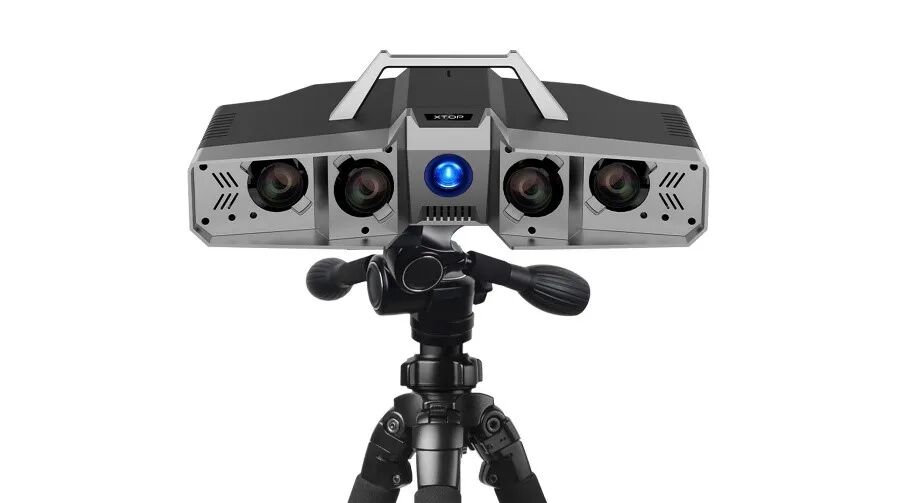

新拓三维XTOM蓝光三维扫描仪，采用蓝光光栅技术，可高效完成注复杂工件的3D数据采集，可精准还原产品复杂曲面与细微特征，精度可满足精密工件形位公差分析检测要求。
在软件中导入3D扫描数据模型，装配体扫描模型，通过标记点自动匹配坐标系，分析工件之间间隙与干涉，还原实际装配效果。
0 1
叶片3D检测分析

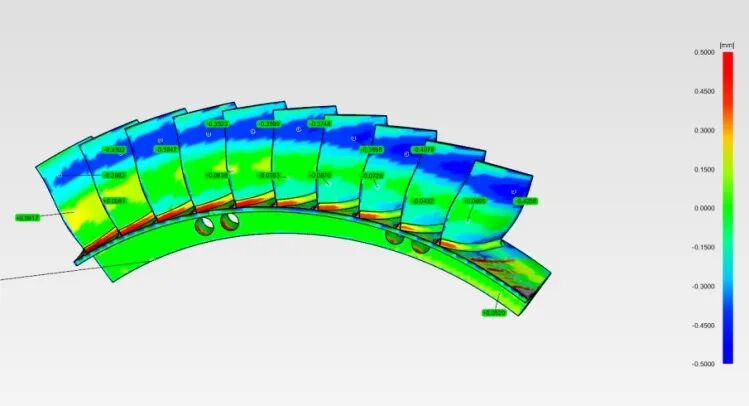

XTOM蓝光三维扫描仪，对叶片精密铸件叶型进行3D扫描检测分析，分析弦长、前缘、后缘等关键尺寸，可直接输出全尺寸检测报告，提升检测效率以及可靠性。
- 对叶片弦长、前缘直径、后缘直径等尺寸进行GD&T分析。
-
扫描模型与CAD数模进行坐标对齐，实现全尺寸3D检测。
-
创建整体偏差，并创建偏差注释，有助于提升装配精度。
-
分析零件之间的装配匹配状态，有助于产品设计迭代优化。
0 2
塑胶件3D扫描检测分析

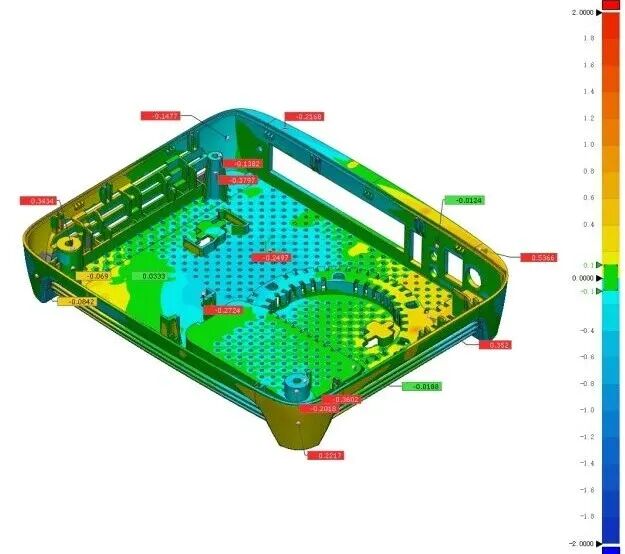

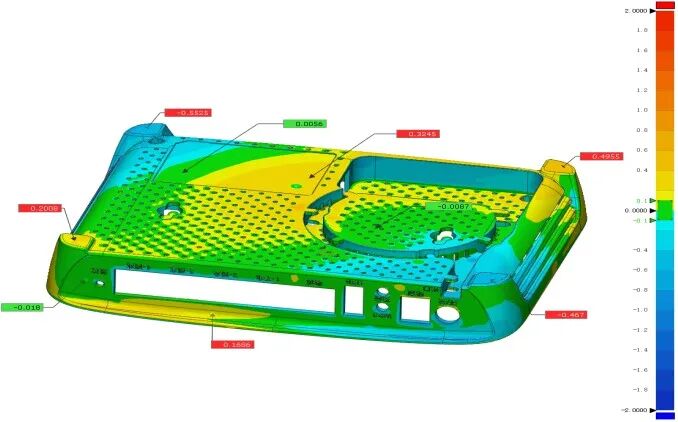

新拓三维XTOM蓝光三维扫描仪多角度扫描塑胶件，实时高质量3D数据模型，将扫描3D数模与原始设计CAD导入检测软件，实现塑胶件全尺寸三维检测，精准测量孔位、安装面、圆柱度、位置偏差等关键参数，直观判定产品是否符合设计规范。
-
配合面与安装孔：检测配合面的平面度、平行度、位置度，以及安装孔的孔径、孔距、同轴度等。
-
薄壁与细小结构：检查薄壁厚度均匀性、细小结构的尺寸精度和完整性。曲面与圆角：分析曲面的轮廓度、圆角的半径和过渡效果。
-
公差分析：根据设计公差要求，判断塑胶件是否合格，统计超差比例。
3D扫描与装配验证
传统制造流程依赖物理试装，需通过物理原型进行反复试验以及耗时的优化，单次装配验证耗时数天，无法量化装配间隙/干涉，难以优化工艺。
通过XTOM蓝光三维扫描技术，将扫描生成的3D数据模型用于装配验证，可提前验证工件的装配兼容性，发现并规避装配干涉问题，避免后期返工；同时，将3D扫描数模型归档，为后期质量追溯、产品迭代升级及工艺优化提供支持。
0 1
无人机连接壳体虚拟装配
采用新拓三维XTOM蓝光三维扫描仪，对无人机电池坐舱及电池连接壳体进行3D扫描，获取实物工件完整的高质量3D数据模型，根据3D扫描数据比对原始数模输出色谱差结果。
根据虚拟装配结果，确保尺寸的精确数据，将设计优化的三维模型用于3D打印，通过3D打印快速生产出无人机和电池连接实物壳体，实现优化装配结构设计。

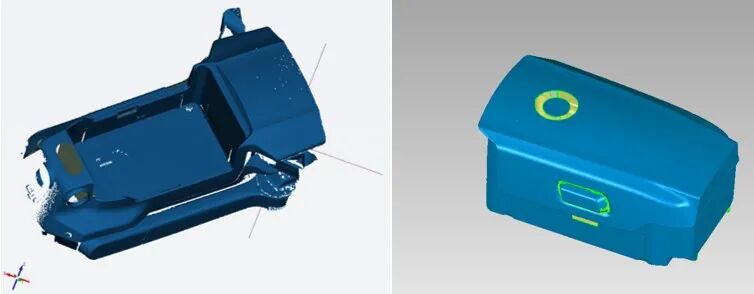

实物3D扫描数据模型

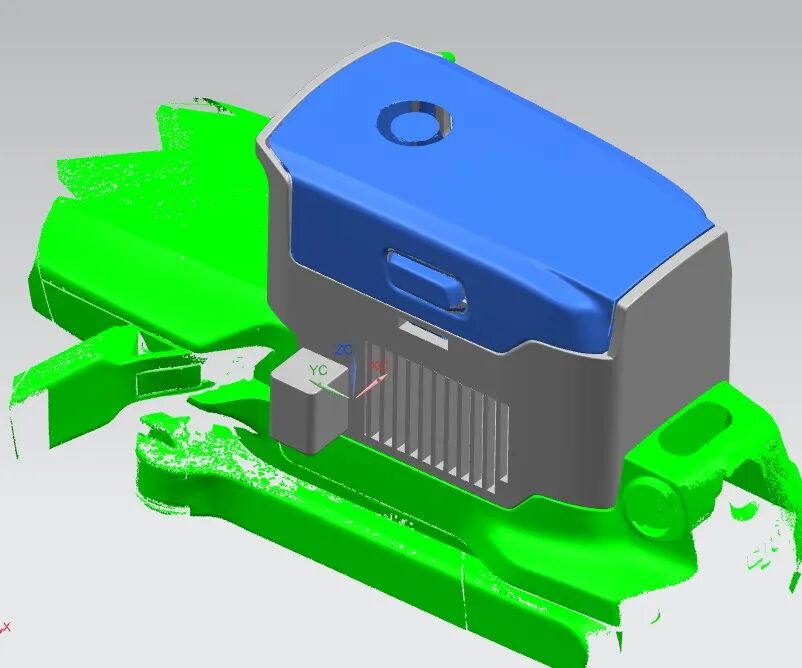

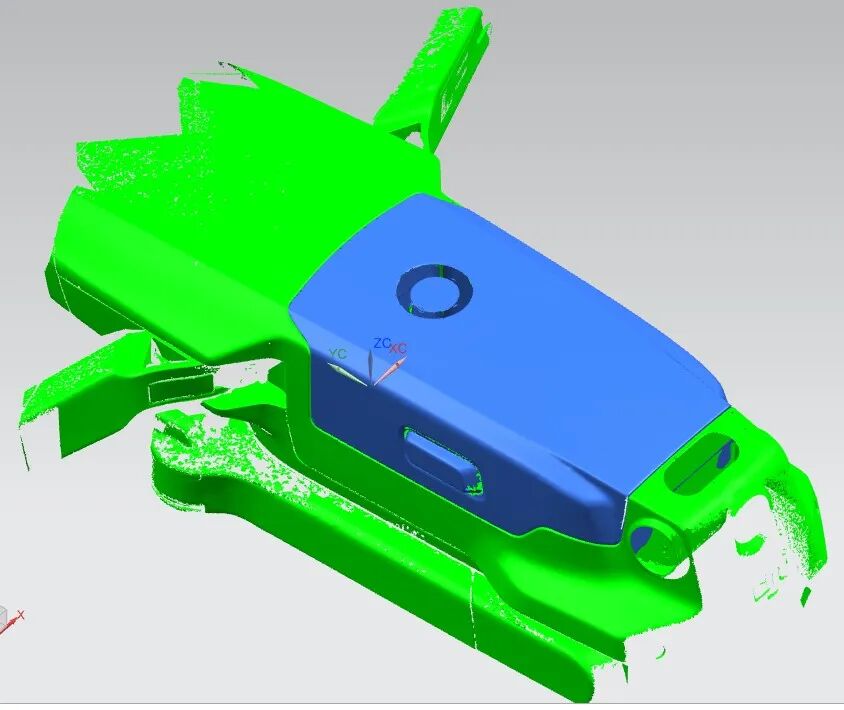

无人机与电池壳体虚拟装配结果

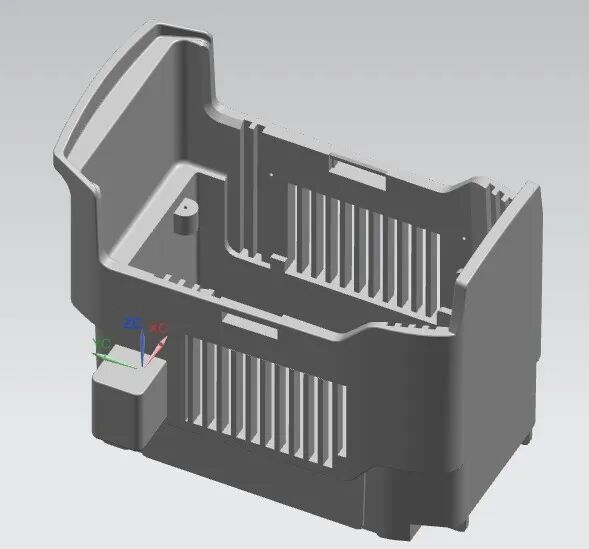

根据虚拟装配结果设计出中间灰色连接壳体

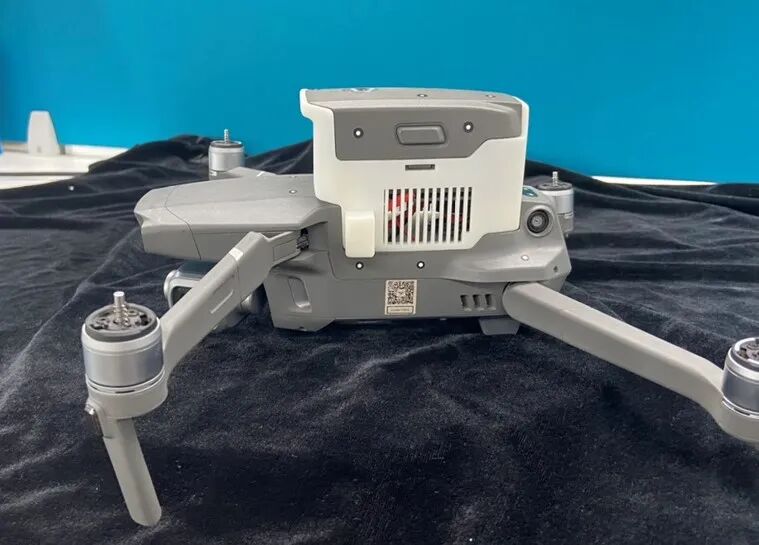

3D打印灰色壳体装配效果
0 2
齿轮装配分析
采用XTOM蓝光三维扫描仪扫描需装配的齿轮与安装轴，获取STL网格数据。通过基准特征将齿轮与安装轴分别对齐到CAD数模之上，实现对齿轮的虚拟装配。
-
齿轮与安装轴拟合出基准数据，对齐到CAD数模；
-

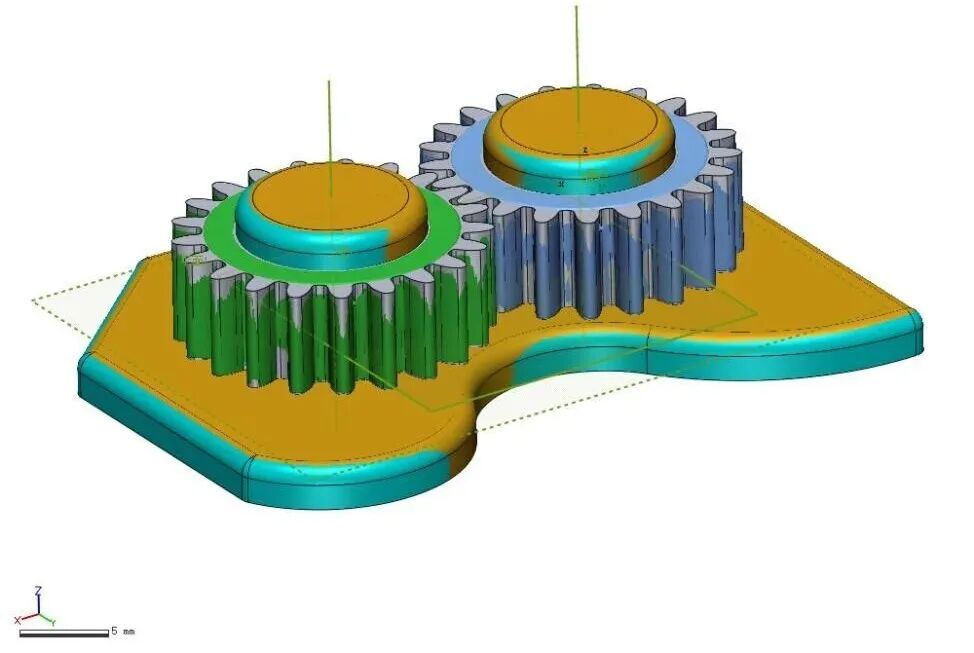

通过CAD数模对齐，完成齿轮的虚拟装配分析；
-
间隙面差功能，计算两个齿轮啮合处的最小间隙；
-
可在Z轴任意位置截取2D截面，并分析最小间隙。
快速、高精度地获取零件外形数据，确保零件几何形态及尺寸符合设计标准。

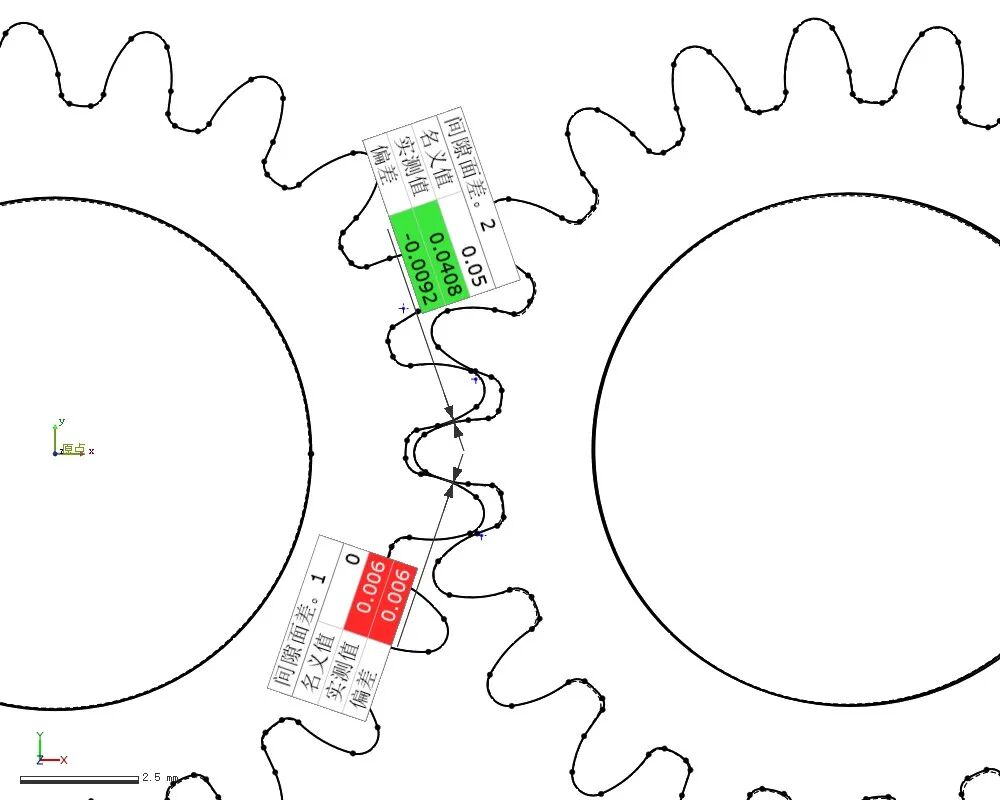

齿轮装配间隙面差1：理论啮合距离为0，实际测量值为0.006，间隙差值为+0.006mm；间隙面差2：理论啮合距离为0.05，实际测量值为0.0408，间隙差值为-0.0092mm。
