雷达仿真0-FMCW技术

FMCW

FMCW（Frequency Modulated Continuous Wave，调频连续波）是一种雷达技术，它通过发射频率随时间线性变化的连续波信号，并接收回波信号，利用发射与接收信号的频率差来测量目标的距离和速度。

1. 核心原理：线性调频

FMCW雷达发射的信号频率不是固定的，而是像"滑梯"一样线性增加（或减少）。这种信号被称为啁啾（Chirp）zhōu jiū。（不是认字认半边）

发射信号：频率从低到高线性增加。
接收信号：由于电磁波传播需要时间，接收到的回波信号在时间上会有延迟，频率变化会"滞后"于发射信号。

2. 如何测距与测速？

测距（Range） ：将发射信号与接收信号进行混频，会产生一个差频信号（Beat Signal）。这个差频信号的频率与目标的距离成正比。距离越远，时间延迟越大，频率差就越大。
测速（Velocity） ：利用多普勒效应。当目标移动时，回波信号的频率会发生微小偏移（多普勒频移）。通过分析多个啁啾之间的相位变化，可以计算出目标的速度。

3. 主要特点

连续波：没有脉冲雷达的"盲区"，可以探测很近的目标。
低功耗：发射功率较低，适合消费电子和车载应用。
高分辨率：通过宽带信号（大带宽）可以实现厘米级的距离分辨率。

4. 典型应用

汽车雷达：用于自适应巡航、自动紧急刹车、盲点检测等。
无人机/机器人：用于避障和高度测量。
工业传感：液位测量、物位检测。
手势识别：通过微多普勒效应识别细微的手部动作。

无人机领域应用

1. 核心应用场景

低慢小目标探测与跟踪

这是代码片段直接模拟的场景。针对无人机、鸟类等"低（飞行高度低）"、"慢（速度慢）"、"小（雷达截面积小）"的目标，FMCW雷达具有独特优势：

高分辨率 ：代码中设置带宽 BW = 500e6，计算出的距离分辨率 dR = 0.3m，能够清晰分辨近距离的微小目标。
速度精准感知 ：代码通过增加啁啾数（numChirps = 512）来提高速度分辨率，这对于跟踪低速目标（如代码中设定的 2m/s 和 3m/s）至关重要，防止速度模糊。

无人机自主避障

FMCW雷达是无人机实现全天候避障的关键传感器。相比视觉传感器（易受光照影响）和激光雷达（易受雨雾干扰），FMCW雷达能穿透雨雾、灰尘，实现"全天候"感知。

多目标检测：代码中使用了 2D-FFT（距离-多普勒图）和 CA-CFAR 算法，能够同时检测并区分多个障碍物的距离和速度，为避障决策提供数据支持。

仿地飞行与定高

在植保、测绘等应用中，无人机需要紧贴地面起伏飞行（仿地）。FMCW雷达测距精度高（厘米级），且不受地面植被材质影响（如草地、水面），能提供稳定的离地高度数据，代码中的距离维处理正是为了提取这一信息。

2. 技术优势（对应代码中的参数设计）

全天时全天候：FMCW雷达不依赖环境光线，能在夜间、雨雾、烟尘中正常工作，这是无人机安全作业的重要保障。
高精度测距 ：通过测量发射与接收信号的频差（拍频），FMCW能实现高精度距离测量，代码中的 f_if1和 f_if2计算正是这一原理的体现。
速度与距离解耦：FMCW技术能同时获取目标的距离和速度信息，解决了传统脉冲雷达在测量低速目标时的模糊问题，非常适合无人机这种低速平台。

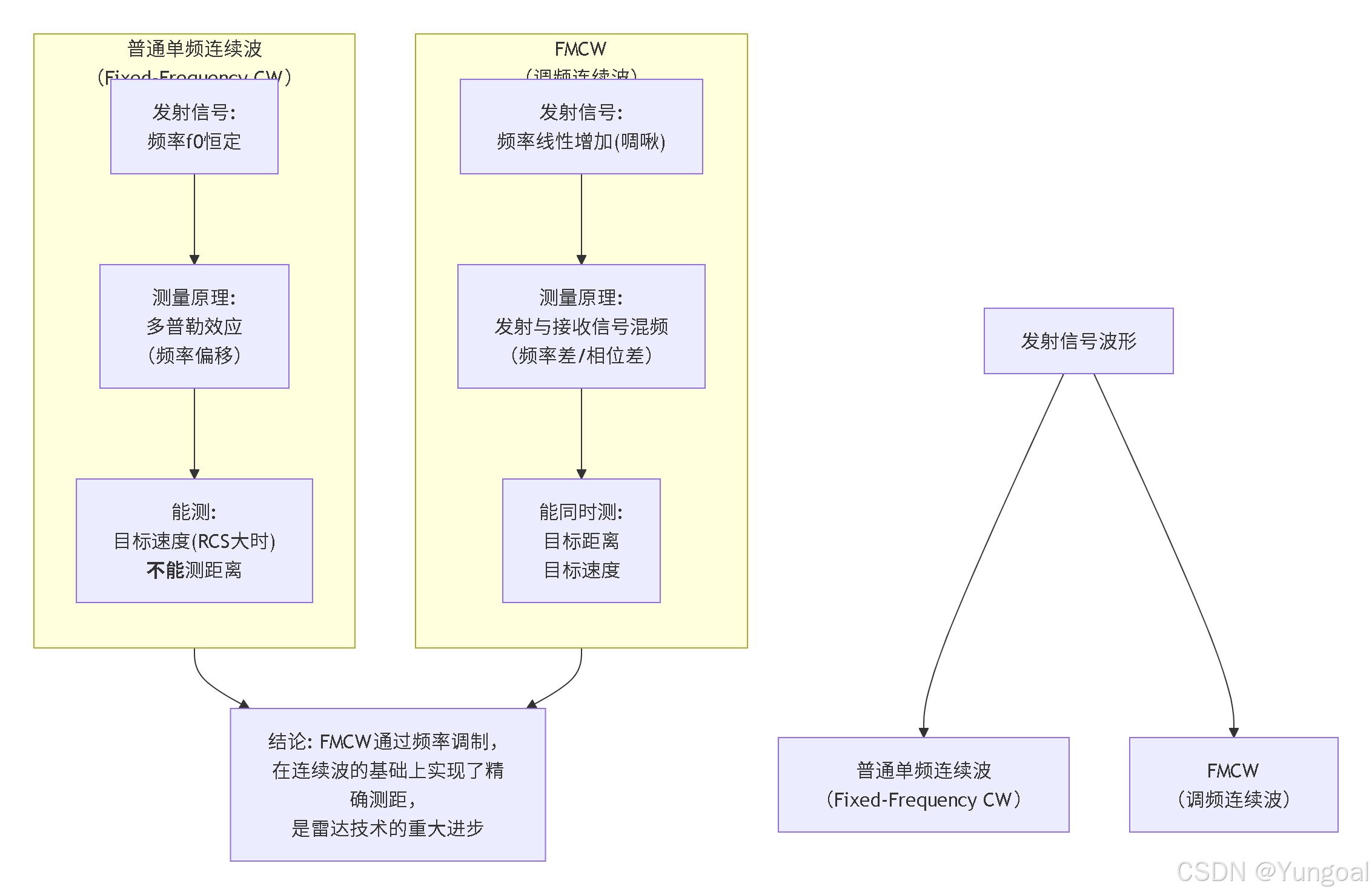

FMCW（调频连续波）VS 普通单频连续波

FMCW（调频连续波）相比普通单频连续波（Fixed-Frequency CW）最大的优势在于它解决了"测距"难题 ，实现了同时测距和测速 ，并且具备高分辨率 和抗干扰能力。

简单来说，普通单频波只能"听声辨速"，而FMCW不仅能"听声辨速"，还能"看影测距"。

以下是两者的核心优势对比：

1. 核心能力：从"只能测速"到"全能感知"

普通单频波（劣势） ：只能利用多普勒效应测量目标的速度。对于静止目标或者距离信息，它完全无能为力。这就像你只能听到火车开过的声音判断它快不快，但不知道它离你多远。
FMCW（优势） ：通过发射频率变化的信号（啁啾），利用**发射与接收信号的频率差（拍频）**来直接计算距离。同时，它依然保留了对速度的测量能力。这使得FMCW可以构建出目标的完整运动信息（距离+速度）。

2. 分辨率与精度：从"模糊"到"清晰"

普通单频波：无法区分两个距离不同但速度相同的目标。所有信号会混叠在一起，无法分辨。
FMCW ：具有很高的距离分辨率 （由信号带宽决定）和速度分辨率。它可以在复杂的场景中（如多辆车并行）清晰地分辨出每一个独立的目标，这是实现自动驾驶避障和跟踪的基础。

3. 抗干扰与安全性

普通单频波：容易受到其他同频信号的干扰，且发射功率通常较高。
FMCW：由于信号是宽带的、时变的，天然具有一定的抗干扰能力。同时，FMCW通常采用低功率发射，对人体更安全，也更适合消费电子和车载应用。

总结：

FMCW通过"牺牲"信号的简单性（从单频变为调频），换取了测距能力 和高分辨率，使其成为现代雷达（特别是汽车雷达和无人机感知）的绝对主流技术。
