在精密制造中，齿盘切削加工长期面临一个两难困境：降低切削力意味着减少刀具磨损，但往往以更高的能量消耗为代价。本文分享一种基于支持向量机（SVM）与改进非支配排序遗传算法（NSGA-II）的多目标优化方案，在切削力与比能耗之间找到一组科学的 Pareto 最优解集。
研究背景
齿盘作为动力传动系统的核心部件，其切削加工质量直接影响整机性能与服役寿命。在切削参数选择中，切削力 （反映刀具负载与磨损风险）和比能耗（反映单位材料去除的能量效率）是两项关键工艺指标，但二者存在天然的矛盾关系------降低切削力通常需要减小进给量和切削深度，而这又会导致比能耗上升。
传统的"试切---测量---调整"经验法依赖操作者判断，难以在多个冲突目标之间取得平衡。近年来，代理模型与进化算法的结合为这类问题提供了新的求解范式：用机器学习构建高精度工艺模型，再通过多目标优化算法搜索全局最优参数组合。

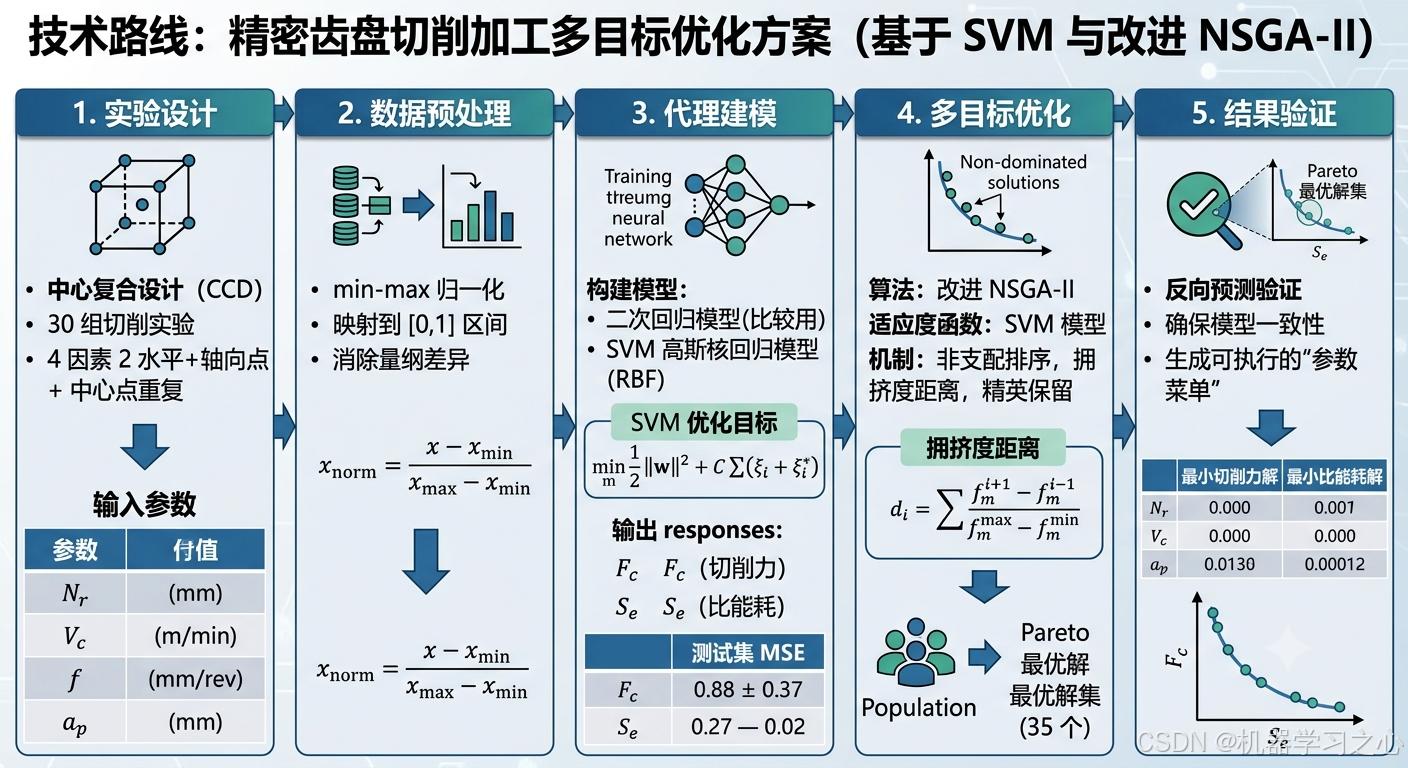

技术路线
本方案的技术路线分为五个阶段，形成一条完整的数据到最优解的流水线：
- 实验设计：基于中心复合设计（CCD）开展 30 组切削实验，涵盖 4 因素 2 水平的全因子设计、轴向点（星点）与 6 次中心点重复
- 数据预处理：将输入特征与输出响应分别归一化到 0,1 区间，消除量纲差异

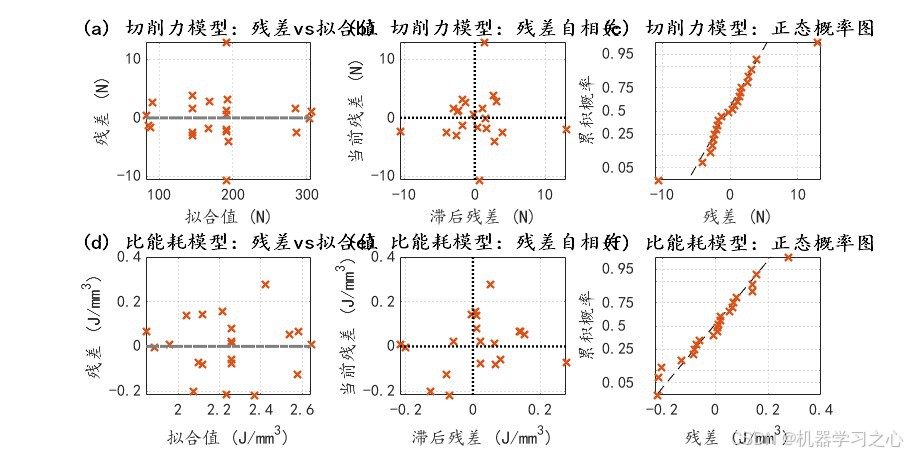

- 代理建模：分别构建二次回归模型与 SVM 高斯核回归模型，通过 ANOVA 方差分析与残差诊断评估模型质量
- 多目标优化：以 SVM 模型为适应度函数，运行 NSGA-II 遗传算法求解 Pareto 前沿
- 结果验证 ：对最优解进行反向预测验证，确保模型一致性
核心算法
1. SVM 高斯核回归
支持向量机回归的核心思想是在高维特征空间中寻找一个 ε-不敏感管道，使得大部分训练样本落入管道内，同时最小化模型复杂度。
高斯核函数（RBF Kernel）定义为：
K(xi,xj)=exp(−∥xi−xj∥22σ2)K(\mathbf{x}_i, \mathbf{x}_j) = \exp\left(-\frac{\|\mathbf{x}_i - \mathbf{x}_j\|^2}{2\sigma^2}\right)K(xi,xj)=exp(−2σ2∥xi−xj∥2)
其中 σ\sigmaσ 为核宽度参数，由启发式算法自动确定（KernelScale='auto'）。高斯核的优势在于能够捕获输入变量间复杂的非线性耦合关系，这对于切削力---参数之间的非线性映射尤为重要。
ε-SVR 的优化目标为：
minw,b,ξ,ξ∗12∥w∥2+C∑i=1n(ξi+ξi∗)\min_{\mathbf{w},b,\xi,\xi^*} \frac{1}{2}\|\mathbf{w}\|^2 + C\sum_{i=1}^{n}(\xi_i + \xi_i^*)w,b,ξ,ξ∗min21∥w∥2+Ci=1∑n(ξi+ξi∗)
约束条件：
yi−wTϕ(xi)−b≤ε+ξiy_i - \mathbf{w}^T\phi(\mathbf{x}_i) - b \leq \varepsilon + \xi_iyi−wTϕ(xi)−b≤ε+ξi
wTϕ(xi)+b−yi≤ε+ξi∗\mathbf{w}^T\phi(\mathbf{x}_i) + b - y_i \leq \varepsilon + \xi_i^*wTϕ(xi)+b−yi≤ε+ξi∗
其中 CCC 为惩罚系数，ξi\xi_iξi 和 ξi∗\xi_i^*ξi∗ 为松弛变量，ϕ(⋅)\phi(\cdot)ϕ(⋅) 为隐式特征映射。
2. NSGA-II 多目标优化
NSGA-II 是 Deb 等人提出的进化多目标优化算法，其核心机制包括：
非支配排序 ：将种群按 Pareto 支配关系分层。设个体 ppp 支配个体 qqq（记作 p≺qp \prec qp≺q），当且仅当 ppp 在所有目标上不劣于 qqq 且至少在一个目标上严格优于 qqq。第一层（Rank 1）构成当前种群的非支配前沿。
拥挤度距离 ：在同一 Pareto 层级内，第 iii 个个体的拥挤度定义为：
di=∑m=1Mfmi+1−fmi−1fmmax−fmmind_i = \sum_{m=1}^{M} \frac{f_m^{i+1} - f_m^{i-1}}{f_m^{\max} - f_m^{\min}}di=m=1∑Mfmmax−fmminfmi+1−fmi−1
其中 MMM 为目标数量，fmi+1f_m^{i+1}fmi+1 和 fmi−1f_m^{i-1}fmi−1 为相邻个体在第 mmm 个目标上的值。边界个体的拥挤度设为无穷大，确保极端解始终被保留。
精英保留 ：每代将父代与子代合并（规模 2N2N2N），经非支配排序和拥挤度选择后保留最优 NNN 个个体进入下一代，保证已发现的优秀解不会丢失。
3. 数据归一化
采用 min-max 归一化将各维度映射到 0,1：
xnorm=x−xminxmax−xminx_{\text{norm}} = \frac{x - x_{\min}}{x_{\max} - x_{\min}}xnorm=xmax−xminx−xmin
反归一化用于将优化结果还原为物理量纲：
x=xnorm×(xmax−xmin)+xminx = x_{\text{norm}} \times (x_{\max} - x_{\min}) + x_{\min}x=xnorm×(xmax−xmin)+xmin
参数设定
决策变量（4 个输入参数）
| 符号 | 参数名称 | 范围 | 单位 |
|---|---|---|---|
| NrN_rNr | 刀口半径 | 0.4, 1.2 | mm |
| VcV_cVc | 切削速度 | 45, 75 | m/min |
| fff | 进给量 | 0.1, 0.3 | mm/rev |
| apa_pap | 切削深度 | 0.75, 1.75 | mm |
优化目标（2 个输出响应，均最小化）
| 符号 | 目标名称 | 物理意义 |
|---|---|---|
| FcF_cFc | 切削力 | 反映加工负荷与刀具磨损 |
| SeS_eSe | 比能耗 | 反映能量利用效率 |
实验设计（CCD，30 组）
- 前 16 组：242^424 全因子设计（4 因素 × 2 水平）
- 第 17-24 组：轴向点（星点），用于估计二次曲率
- 第 25-30 组：中心点重复（6 次），用于估计纯误差
训练集包含 22 组（16 全因子 + 6 中心点），测试集包含 8 组轴向点。
NSGA-II 算法参数
| 参数 | 设定值 | 说明 |
|---|---|---|
| 种群规模 | 100 | 每代候选解数量 |
| Pareto 比例 | 0.35 | 前沿保留的最大个体比例 |
| 交叉率 | 0.8 | 交叉操作占比，剩余 20% 用于变异 |
| 迁移率 | 0.2 | 子种群间迁移比例 |
| 最大代数 | 200 | 终止条件之一 |
| 函数容差 | 1×10⁻⁴ | 连续多代改进小于此值则收敛 |
SVM 模型参数
| 参数 | 设定值 |
|---|---|
| 核函数 | 高斯核（RBF） |
| 核宽度 | 自动启发式确定 |
| 数据标准化 | 开启（内部 z-score） |
模型评估与结果
二次回归模型性能
切削力 FcF_cFc 的二次回归模型在 ANOVA 检验中表现出极高的显著性（p=1.927×10−10p = 1.927 \times 10^{-10}p=1.927×10−10），模型整体 F=223.78F = 223.78F=223.78，线性项与非线性的贡献均达到统计显著水平。训练集 MSE = 17.39，测试集 MSE = 175.53，表明模型在训练集上拟合良好但在外推时存在一定偏差。
比能耗 SeS_eSe 的二次回归模型整体显著性处于边界水平（p=0.0599p = 0.0599p=0.0599），其中失拟项显著（p=0.0032p = 0.0032p=0.0032），说明二次模型对于比能耗的非线性关系捕捉不够充分。训练集 MSE = 0.0151，测试集 MSE = 0.0962。

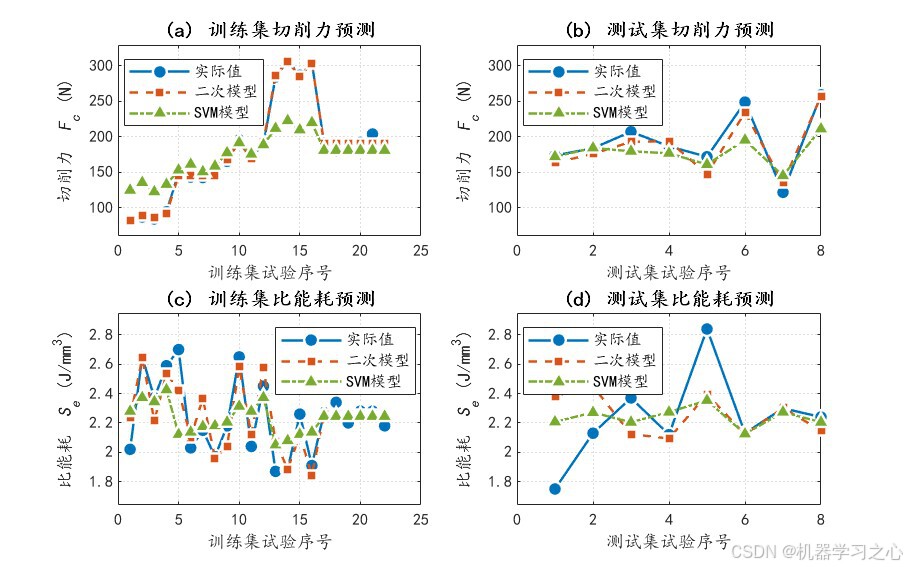

SVM 模型性能
SVM 高斯核回归模型在两个目标变量上的表现如下：
| 目标变量 | 训练集 MSE | 测试集 MSE |
|---|---|---|
| 切削力 FcF_cFc | 1543.48 | 835.52 |
| 比能耗 SeS_eSe | 0.0410 | 0.0648 |
值得注意的是，尽管 SVM 模型在切削力预测上的 MSE 绝对值大于二次模型（主要受数据量纲影响），但在比能耗预测的测试集上 MSE 降低了 32.6%（0.0648 vs 0.0962），展现了更好的泛化能力。SVM 作为非参数方法，不依赖预设的函数形式假设，因此在捕捉复杂非线性工艺关系时具备天然优势。
NSGA-II 优化结果

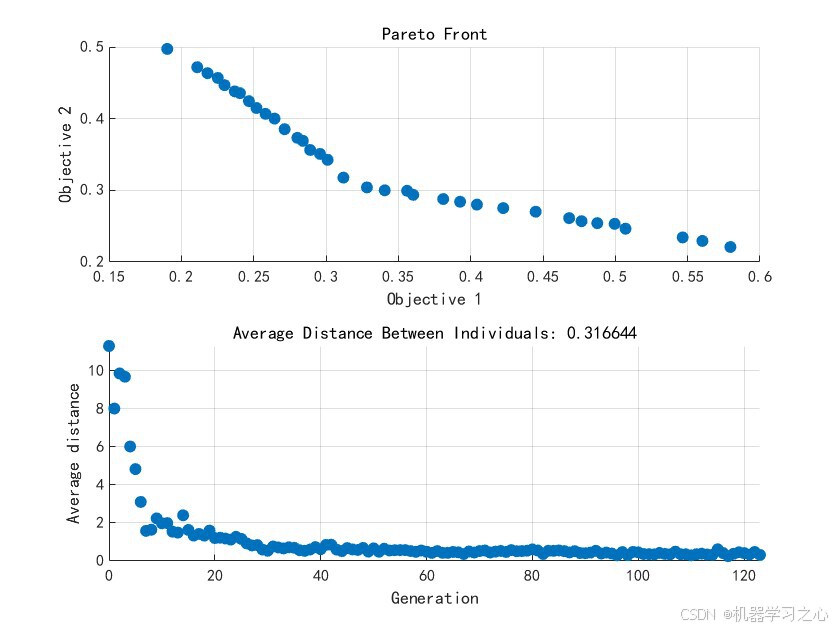

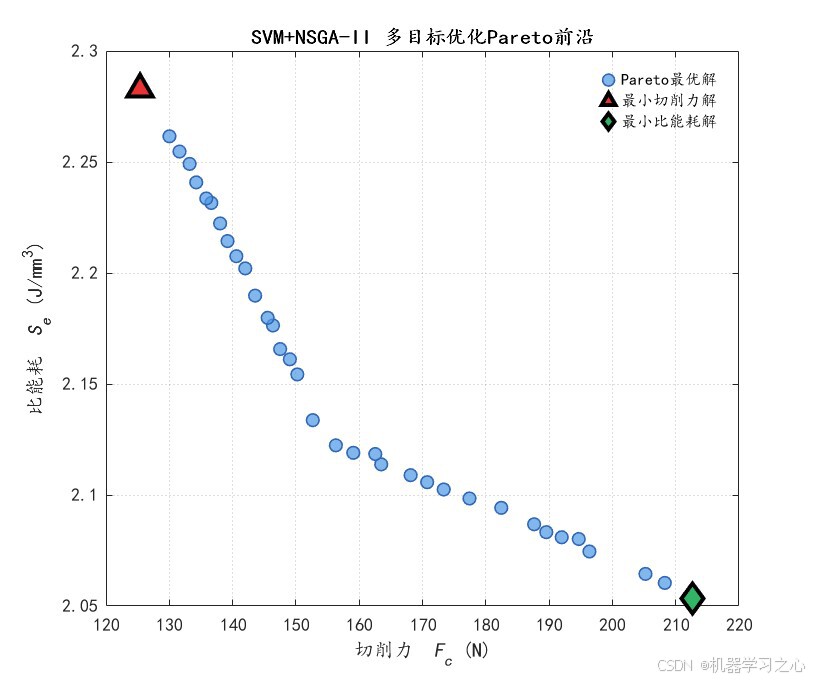

优化在第 124 代满足函数容差条件而收敛，共获得 35 个 Pareto 最优解，完整覆盖两个目标函数的折中空间。
Pareto 前沿目标值范围：
| 目标 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| FcF_cFc | 125.38 | 212.62 | N |
| SeS_eSe | 2.05 | 2.28 | J/mm³ |
两个极值解的具体参数：
| 解类型 | NrN_rNr (mm) | VcV_cVc (m/min) | fff (mm/rev) | apa_pap (mm) | FcF_cFc (N) | SeS_eSe (J/mm³) |
|---|---|---|---|---|---|---|
| 最小切削力 | 0.401 | 46.45 | 0.100 | 0.762 | 125.38 | 2.28 |
| 最小比能耗 | 0.413 | 46.44 | 0.300 | 1.744 | 212.62 | 2.05 |

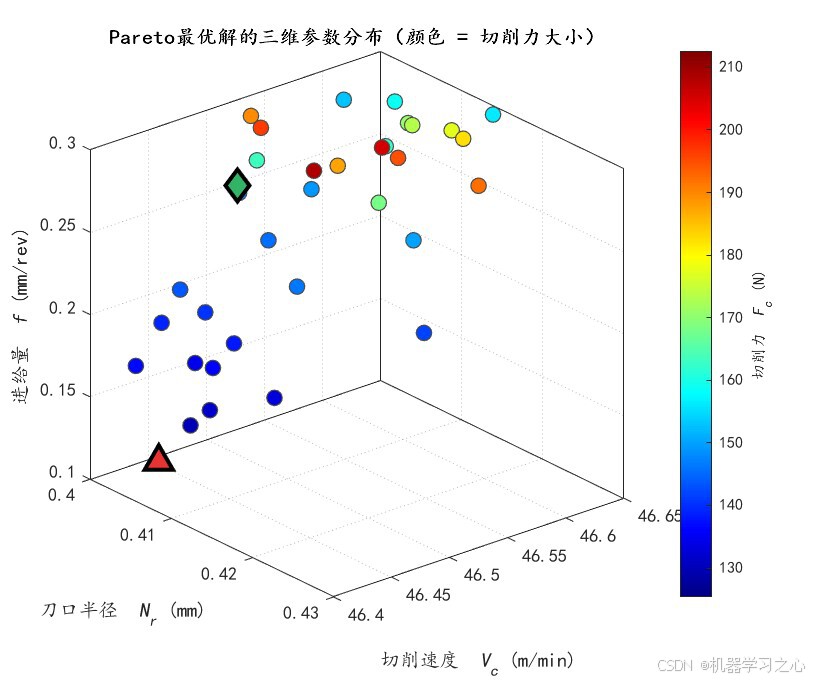

观察这两组解可以发现一个清晰的规律：
- 追求最小切削力时，算法倾向于选择较小的进给量（f=0.100f = 0.100f=0.100 mm/rev）和较小的切削深度（ap=0.762a_p = 0.762ap=0.762 mm），这符合金属切削理论------减小未变形切屑厚度可降低切削力
- 追求最小比能耗时，算法倾向于选择较大的进给量（f=0.300f = 0.300f=0.300 mm/rev）和较大的切削深度（ap=1.744a_p = 1.744ap=1.744 mm），因为大切削用量提高了材料去除率，摊薄了单位体积的能量消耗
- 两种极值解的刀口半径和切削速度取值非常接近（Nr≈0.41N_r \approx 0.41Nr≈0.41 mm, Vc≈46.5V_c \approx 46.5Vc≈46.5 m/min），说明这两个参数对两个目标的敏感方向较为一致，均在较低的取值水平附近达到最优
运行环境
本方案在 MATLAB 环境下开发与运行，依赖以下工具箱：
- Statistics and Machine Learning Toolbox ：提供
fitlm（线性/二次回归）、fitrsvm（SVM 回归）、mapminmax（数据归一化） - Global Optimization Toolbox ：提供
gamultiobj（NSGA-II 多目标遗传算法）、optimoptions（优化选项配置）、distancecrowding（拥挤度距离计算）
程序采用模块化设计，包含 15 个执行段和 2 个辅助函数，完整覆盖数据处理、代理建模、模型诊断、多目标优化与结果可视化全流程。输出图表遵循中文核心期刊出版规范（600 dpi，楷体 9pt，双栏 16 cm 宽度，色盲友好配色）。
应用场景
本文提出的 SVM+NSGA-II 多目标优化方案适用于以下场景：
精密齿轮制造：在齿面切削加工中，根据加工阶段选择不同的 Pareto 解------粗加工阶段选用偏最小切削力的参数以保护刀具、延长寿命；精加工阶段选用偏最小比能耗的参数以提高效率、降低单件成本。
数控工艺参数决策支持：将优化结果嵌入 CAM 系统的工艺数据库，为编程人员提供基于数据的参数推荐，减少对经验的依赖。35 个 Pareto 解构成了一个可供工艺工程师灵活选择的"参数菜单"。
多目标工艺优化方法论推广：本方案的 CCD 实验设计 → SVM 代理建模 → NSGA-II 寻优的技术路线可迁移至铣削、磨削、电火花加工等其他工艺场景，只需替换对应的输入参数与输出目标即可复用。
数字孪生与智能工厂：优化的 SVM 模型可作为切削过程数字孪生的核心组件，实时预测加工质量与能耗，结合边缘计算设备实现在线参数自适应调节。
本文所涉及的完整代码、原始实验数据与优化结果文件均可在本地工作目录中获取。如需进一步了解，欢迎在评论区留言交流。
