面向网络协议初学者的入门指南

从入门到实践的系统性教程

面向网络协议初学者的入门指南

📑 目录

网络协议入门基础
网络分层模型详解
以太网帧详解
[MAC 地址与 IP 地址](#MAC 地址与 IP 地址)
[传输层协议：UDP 与 TCP](#传输层协议：UDP 与 TCP)
原始套接字编程详解
门口机网络传输实现分析
网络初始化与设备通信
常见网络概念澄清
总结与实践建议

一、网络协议入门基础

什么是网络协议

网络协议是计算机网络中设备之间进行通信所遵循的规则和约定。可以把它想象成人类交流使用的语言：如果两个人想要顺畅地交流，他们必须使用同一种语言，遵循相同的语法规则。网络协议的作用与此类似，只是通信的双方变成了计算机或其他网络设备。

协议的定义

协议是通信双方为了实现通信而制定的规则集合，它定义了通信的格式、时序、语义和传输顺序等关键要素。

在日常生活中，我们可以把网络协议理解为邮政系统的运作规则。假设你要寄一封信件，邮政系统有严格的规定：信封应该怎么写、地址格式是什么、邮票应该贴在什么位置、不同的邮递方式有什么区别。这些规定确保了信件能够从寄件人准确地送到收件人手中。网络协议的作用正是如此，它规定了数据应该如何封装、传输、路由和接收。

网络协议通常采用分层的方式组织，这种分层设计的思想来自于 OSI (开放系统互连) 模型。在这个模型中，网络通信被划分为七个层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。每一层都有其特定的功能，相邻层次之间通过接口进行交互。这种分层设计的好处是：每一层都可以独立发展和优化，而不需要影响其他层次。

为什么需要网络协议

网络协议的存在是为了解决网络通信中的各种问题。首先是物理连接问题：不同的传输介质 (光纤、铜线、无线电波) 有不同的物理特性，协议需要抽象这些差异，提供统一的通信接口。其次是寻址问题在庞大的网络中，如何精确地找到目标设备，需要一套完善的地址机制。第三是可靠性问题：网络传输过程中可能出现数据丢失、损坏或乱序，协议需要提供相应的保障机制。第四是效率问题：如何充分利用网络带宽，避免拥塞，需要流量控制和拥塞管理机制。

以我们每天使用的互联网为例，它的基础协议是 TCP/IP 协议族。这个协议族中包含了上百种协议，每种协议都有其特定的用途。比如 HTTP 协议用于网页传输、SMTP 协议用于电子邮件、FTP 协议用于文件传输、DNS 协议用于域名解析等等。这些协议相互配合，共同构成了复杂的互联网通信系统。

数据在网络中的传输过程

当你在浏览器中输入一个网址并访问时，背后发生了复杂的数据传输过程。简单来说，数据从你的电脑出发，经过多个网络节点的转发，最终到达目标服务器，然后服务器再将响应数据发送回来。这个过程涉及到多个层次协议的参与。

让我们详细看看这个过程。当你点击访问按钮时，浏览器会生成 HTTP 请求数据。首先，应用层的 HTTP 协议会对数据进行封装，加上 HTTP 头部信息。然后，传输层的 TCP 协议会为每个数据段分配序号，确保数据的可靠传输，并加上 TCP 头部。接着，网络层的 IP 协议会将数据封装成 IP 包，添加源和目标 IP 地址，以及其他路由所需的信息。最后，数据链路层会将 IP 包封装成以太网帧，添加 MAC 地址等链路层信息，最终通过网卡发送出去。

数据在网络传输过程中，会经过多个路由器和交换机。每个设备会根据数据中的地址信息决定将其转发到哪个方向。这个过程就像快递公司的分拣中心，根据包裹上的地址信息，将包裹分发到不同的运输路线。最终，数据到达目标设备后，各层协议会按照相反的顺序剥离头部信息，最终恢复出原始的应用数据。

二、网络分层模型详解

OSI 七层模型

OSI 模型是网络通信的基础理论框架，它将网络通信划分为七个层次，每个层次都有其明确的功能和职责。理解这个模型对于掌握网络协议至关重要。

层次	名称	主要功能	典型协议
7	应用层	为用户提供网络服务接口	HTTP, FTP, SMTP, DNS
6	表示层	数据格式转换、压缩、加密	JPEG, MPEG, SSL/TLS
5	会话层	建立、管理会话	NetBIOS, RPC
4	传输层	端到端可靠传输	TCP, UDP
3	网络层	路由选择、IP 寻址	IP, ICMP, ARP
2	数据链路层	帧封装、MAC 寻址	Ethernet, PPP
1	物理层	比特流传输	网线、光纤、无线电

物理层是 OSI 模型的最底层，负责在物理介质上传输原始比特流。这一层关注的是如何将二进制数据 (0 和 1) 转换为物理信号 (电信号、光信号或无线电波)。

数据链路层位于物理层之上，负责在相邻节点之间建立可靠的数据传输链路。这一层的主要功能包括帧的封装和解封装、物理地址 (MAC 地址) 寻址、差错检测和流量控制等。常见的数据链路层协议有以太网 (Ethernet)、点对点协议 (PPP) 等。

网络层负责在不同网络之间进行路由选择和数据转发。这一层的核心是 IP 协议，它为每个设备分配唯一的 IP 地址，并据此确定数据传输的路径。

传输层负责提供端到端的可靠数据传输服务。这一层根据端口号来区分同一设备上的不同应用程序。 TCP 协议提供面向连接的可靠传输，通过确认机制、重传机制和流量控制确保数据准确到达；UDP 协议则提供无连接的不可靠传输，传输效率高但不能保证数据可靠到达。

TCP/IP 四层模型

虽然 OSI 模型是网络通信的理论框架，但在实际应用中，人们更常用的是 TCP/IP 四层模型。这个模型更加简洁，也更贴近实际的网络实现。

TCP/IP 层	对应 OSI 层	主要协议
应用层	5-7 层	HTTP, FTP, SMTP, DNS, SSH
传输层	4 层	TCP, UDP
网络层	3 层	IP, ICMP, ARP
网络接口层	1-2 层	Ethernet, Wi-Fi

TCP/IP 模型与 OSI 模型的主要区别在于，TCP/IP 模型更加注重实际实现。由于 TCP/IP 协议的广泛应用，TCP/IP 模型在实际工程中更有指导意义。

三、以太网帧详解

什么是以太网帧

以太网帧是在局域网中传输数据的基本单元。当一台计算机需要向另一台计算机发送数据时，数据首先会被封装成以太网帧的格式，然后在物理网络上传输。以太网帧包含了所有在链路层传输数据所需的信息。

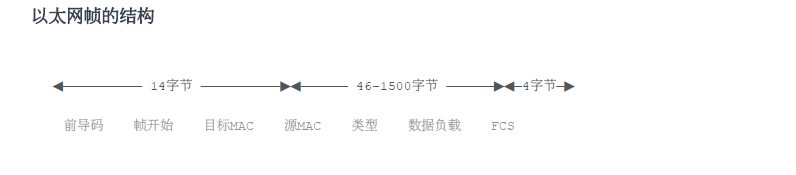

以太网帧的结构

在实际编程中，我们通常不关心前导码和帧开始定界符，因为网卡会自动处理这些物理层相关的内容。我们主要关注的是从目标 MAC 地址开始到帧校验序列结束的部分，这部分才是我们通常所说的以太网帧标准以太网帧的最小长度是 64 字节，最大长度是 1518 字节。

以太网帧的结构分析

让我们详细分析以太网帧的各个字段:

目标 MAC 地址：接收设备的物理地址，6 字节 (48 位), 用十六进制表示
源 MAC 地址：发送设备的物理地址，同样是 6 字节
帧类型 / 长度字段：2 字节，用于指示帧中数据字段携带的协议类型
数据字段：46 到 1500 字节，实际承载的上层协议数据
帧校验序列 (FCS):4 字节，用于差错检测

以太网帧的类型字段

帧类型字段是以太网帧中非常重要的一个字段，它告诉接收方帧中数据部分承载的是什么类型的上层协议。

帧类型值	含义	说明
0x0800	IPv4 数据	最常见的网络协议
0x0806	ARP 数据	地址解析协议
0x86DD	IPv6 数据	新一代 IP 协议
0x2666	私有协议	门口机自定义音频协议

重要提示除了标准帧类型外，企业内部还可以自定义帧类型，只要帧类型字段的值大于 0x0600 (1536) 即可。门口机代码中使用的 0x2666 就是一个自定义的帧类型，用于传输音频数据。

直接操作以太网帧的原理

通常情况下，普通应用程序不需要也不应该直接操作以太网帧，因为操作系统已经为我们处理好了这些底层细节。应用程序只需要使用 TCP 或 UDP 等高级协议，通过 Socket API 就可以完成网络通信。那么为什么门口机代码要直接操作以太网帧呢？

这主要是因为在某些特定场景下，直接操作以太网帧有明显的优势:

实现广播通信：以太网帧的目标地址可以设置为广播地址 (FF:FF:FF:FF:FF:FF), 非常适合设备 discovery 和配置
避免 IP 配置问题：不需要为设备分配 IP 地址，也不需要配置子网掩码和网关
更低的通信延迟：省去了 IP 层和传输层的封装解封装处理
实现私有协议：使用自定义帧类型，可以创建完全私有的通信协议

不过，直接操作以太网帧也有一些限制：由于以太网帧只能在同一广播域内传播 (不经过路由器), 所以不能用于跨网络的通信。另外，这种方式需要管理员权限才能创建原始套接字。

四、MAC 地址与 IP 地址

MAC 地址的本质

MAC 地址 (Media Access Control Address) 又称媒体访问控制地址，是网络设备在数据链路层的唯一标识符。你可以把它理解为设备的物理身份证号码，每台设备在出厂时都会被分配一个唯一的 MAC 地址，这个地址终身不变。

MAC 地址格式

MAC 地址由 48 位 (6 字节) 组成，通常用十六进制表示，格式为 XX:XX:XX:XX:XX:XX。例如: 08:00:27:12:34:56。前 24 位是厂商代码，后 24 位由制造商分配。

MAC 地址可以分为三类:

单播 MAC 地址：用于标识网络中的单个设备
组播 MAC 地址：用于同时向一组设备发送数据
广播 MAC 地址：用于向同一网络中的所有设备发送数据，地址为 FF:FF:FF:FF:FF:FF

IP 地址的作用

IP 地址 (Internet Protocol Address) 是网络层的地址，用于在 IP 网络中唯一标识一台设备。与 MAC 地址不同，IP 地址是逻辑地址，可以根据网络环境进行配置和修改。

IPv4 地址由 32 位 (4 字节) 组成，通常用点分十进制表示，如 192.168.1.100 。每个 IPv4 地址分为两部分：网络部分和主机部分。子网掩码用于区分 IP 地址中的网络部分和主机部分。

MAC 地址与 IP 地址的关系

MAC 地址和 IP 地址在网络通信中扮演着不同的角色，它们相互配合，共同完成数据传输。简单来说:

MAC 地址用于同一网络 (同一广播域) 内的直接通信
IP 地址用于跨网络的端到端通信

当一台设备需要向另一台设备发送数据时，如果目标设备与自己在同一网络内，设备会直接通过 MAC 地址将数据发送给目标设备。如果目标设备在不同的网络中，设备需要将数据发送给网关 (路由器), 由网关负责进一步转发。

局域网内的纯 MAC 通信

在某些场景下，我们可以完全不依赖 IP 地址，直接基于 MAC 地址进行通信。这种方式被称为 MAC 层通信或链路层通信。门口机的代码就是这种方式的典型应用。

门口机的通信方式

门口机使用纯 MAC 层通信，不需要 IP 地址，直接操作以太网帧。这种方式简化了网络配置，降低了资源消耗，特别适合局域网内的私有协议通信。

五、传输层协议：UDP 与 TCP

UDP 协议工作原理

UDP (User Datagram Protocol, 用户数据报协议) 是 TCP/IP 协议族中最重要的传输层协议之一。与 TCP 不同，UDP 是一种无连接的不可靠传输协议。

UDP 的特点

UDP 的特点可以概括为：简单、高效、不可靠。UDP 的协议头只有 8 字节，而 TCP 的协议头最少也有 20 字节。

UDP 适用于对实时性要求高而对可靠性要求相对较低的场景。典型的应用包括：视频流媒体、在线游戏、语音通话、DNS 查询等。

TCP 协议工作原理

TCP (Transmission Control Protocol, 传输控制协议) 是一种面向连接的可靠传输协议。它通过一系列复杂的机制，确保数据能够按序、完整、正确地从一端传输到另一端。

TCP 的工作过程可以分为三个阶段:

建立连接：使用三次握手机制
数据传输：使用确认机制、超时重传、流量控制、拥塞控制
关闭连接：使用四次挥手机制

UDP 与 TCP 的选择

特性	UDP	TCP
连接性	无连接	面向连接
可靠性	不可靠	可靠
延迟	低	较高
头部大小	8 字节	20 字节
适用场景	实时音视频、游戏	网页、文件传输

端口号的作用

端口号是传输层协议用来区分同一主机上不同应用程序的机制。端口号是一个 16 位的数字，范围从 0 到 65535。

0-1023: 知名端口 (HTTP:80, HTTPS:443, SSH:22)
1024-49151: 注册端口
49152-65535: 动态端口

六、原始套接字编程详解

什么是原始套接字

原始套接字 (Raw Socket) 是一种特殊的 Socket 类型，允许应用程序直接操作网络层 (IP 层) 或链路层的数据。

与普通的套接字 (TCP 套接字和 UDP 套接字) 不同，原始套接字可以自己构造和解析 IP 数据报，甚至可以直接操作以太网帧。

原始套接字的特点

需要管理员权限才能创建
可以自行构造完整的数据包
可以接收原始数据包，包括所有头部信息

PF_PACKET 与 SOCK_RAW 详解

在门口机代码中，我们看到了这样的套接字创建代码:

复制代码

socket(PF_PACKET, SOCK_RAW, htons(0x2666))

这个调用创建了一个链路层的原始套接字，让我们可以操作以太网帧。

PF_PACKET:Linux 特有的协议族，用于操作链路层数据
SOCK_RAW: 表示这是一个原始套接字类型
htons (0x2666): 自定义以太网帧类型，用于标识私有音频协议

原始套接字与普通套接字的区别

对比项	普通套接字	原始套接字
协议栈位置	传输层	链路层 / 网络层
数据封装	内核自动处理	应用程序自行控制
权限要求	普通用户	管理员权限
使用难度	简单	较复杂

原始套接字的应用场景

原始套接字主要用于以下几种场景:

实现自定义协议：当标准的 TCP/IP 协议不能满足需求时
网络监控与抓包：如 tcpdump 工具
网络安全工具：ARP 防火墙等
嵌入式设备通信：资源受限的设备

七、门口机网络传输实现分析

代码整体架构

从门口机代码中，我们可以清晰地看到网络传输的实现架构。代码主要分为几个部分：音频传输 (AudioTransfer.c)、网络原始套接字操作 (NetworkRaw.c) 以及网络配置 (NetworkInet.c)

音频传输部分负责音频数据的采集、编码和发送。代码使用自定义的私有协议进行音频数据传输，协议号为 0x2666

套接字创建过程详解

复制代码

socket(PF_PACKET, SOCK_RAW, htons(NetAudioProtocol))

这个 socket 调用的含义是：创建一个链路层原始套接字，专门用于接收和发送特定以太网类型 (0x2666) 的数据帧。

创建套接字后，还需要配置目标地址。代码中使用了 struct sockaddr_ll 结构体来指定目标地址，包含 sll_family、sll_protocol、sll_ifindex 等字段。

数据发送流程分析

数据发送流程是这样的:

分配发送缓冲区
构造以太网帧头 (目标 MAC、源 MAC、帧类型 0x2666)
填入自定义协议数据 (帧起始码、长度、时间戳、帧序号、音频数据)
调用 sendto 函数发送数据

数据接收流程分析

数据接收流程与发送流程相反。接收端首先创建一个原始套接字，用于监听特定以太网类型 (0x2666) 的数据帧。然后在循环中调用接收函数，等待数据到达。

网络接口与通信模式

门口机代码中定义了 NETWORK_INTERFACE_NAME 为 "eth0" , 这是 Linux 系统中常见的第一个以太网接口名称。

eth0: 第一块以太网卡，有线连接
wlan0: 第一块无线网卡，无线连接

网络通信中有两种基本模式：单播模式 (一对一) 和广播模式 (一对所有)。门口机代码中使用广播地址进行音频数据传输，便于实现多方通话或广播功能。

八、网络初始化与设备通信

网络初始化过程

网络初始化是让网卡正常工作的必要步骤。在 Linux 系统中，网络初始化涉及多个层面:

驱动加载：操作系统识别网卡硬件并加载驱动程序
接口配置：创建网络接口 (如 eth0), 配置 MTU、MAC 地址等参数
协议栈配置：分配 IP 地址和子网掩码 (对于纯 MAC 层通信不需要)

混杂模式详解

混杂模式 (Promiscuous Mode) 是一种特殊的网卡工作模式。在正常模式下，网卡只会接收目标 MAC 地址与自己匹配的数据帧，以及广播帧。当开启混杂模式后，网卡会接收所有通过的数据帧。

在门口机的应用中，不需要开启混杂模式，因为使用的是原始套接字配合特定帧类型 (0x2666) 来过滤数据。

有线网络与无线网络

以太网 (Ethernet) 是目前局域网中最广泛使用的有线网络技术。它使用 CSMA/CD 机制来协调多个设备共享传输介质。

类型	接口名称	特点
有线	eth0, eth1, eth2...	稳定、低延迟、高带宽
无线	wlan0, wlan1, ra0...	灵活、部署方便、较易受干扰

门口的代码中使用的是 eth0, 这是有线以太网接口。这表明门口机是通过网线连接到网络的。有线连接的优势在于稳定性更高、延迟更低、更适合实时音视频传输。

交换机与网络基础设备

交换机 (Switch) 是连接多个设备的数据链路层设备，工作在 OSI 模型的第二层。它根据 MAC 地址来转发数据帧，只将数据帧发送到目标设备所在的端口。

相比集线器 (Hub), 交换机具有明显的优势：它能够学习并记住每个 MAC 地址对应的端口，从而实现数据帧的精确转发。

网络通信的完整路径

让我们梳理一下门口机发送音频数据的完整路径:

数据封装：音频数据封装成自定义格式的以太网帧
物理传输：通过网卡转换为电信号，经网线到达交换机
数据接收：目标设备网卡接收并检查 MAC 地址和帧类型
数据处理：应用程序解析协议数据，进行解码播放

九、常见网络概念澄清

IP 地址、子网掩码和网关

IP 地址、子网掩码和网关是网络配置中最基本的三个概念:

IP 地址：设备在 IP 网络中的唯一标识，如 192.168.1.100
子网掩码：用于区分 IP 地址中的网络部分和主机部分，如 255.255.255.0
网关：连接不同网络的设备，通常是路由器

重要说明 对于使用原始套接字的纯 MAC 层通信 (如门口机的应用), 不需要配置 IP 地址、子网掩码和网关。通信完全基于 MAC 地址。

MTU 的概念

MTU (Maximum Transmission Unit, 最大传输单元) 是网络接口能够发送的最大数据块大小。以太网的默认 MTU 是 1500 字节。

MTU 说明使用原始套接字时，如果应用程序构造的数据包超过 MTU, 发送可能会失败。门口机代码中 AUDIO_PACKAGE_SIZE_MAX 为 1510 字节，这与以太网 MTU (1500 字节) 加上 14 字节帧头有关。

以太网帧与 IP 帧的区别

以太网帧：数据链路层的数据单元，在局域网内传输，包含 MAC 地址
IP 帧 (IP 数据包): 网络层的数据单元，可以跨网络传输，包含 IP 地址

在数据传输过程中，IP 数据包通常会被封装成以太网帧在局域网内传输。当 IP 数据包需要跨越多个网络时，每经过一个路由器，都会被重新封装。

直接 MAC 通信是否需要 UDP/TCP

这是一个非常核心的问题。简而言之：在同一局域网内进行纯 MAC 层通信时，确实不需要使用 UDP 和 TCP 协议。这种通信方式完全在链路层完成。

UDP 和 TCP 是传输层协议，它们的存在是为了解决端到端的可靠传输问题。但如果通信完全在同一广播域内，并且不需要 IP 层的功能，就可以直接使用以太网帧进行通信。

为什么可以直接操作以太网帧

这个问题涉及操作系统和网络协议栈的设计。Linux 系统通过 PF_PACKET 协议族提供了这种能力。

当应用程序创建 PF_PACKET 类型的原始套接字时，内核会允许应用程序直接发送和接收链路层数据帧。应用程序可以自行构造以太网帧头，选择特定的网络接口。

安全限制 创建原始套接字需要 root 权限，因为直接操作链路层数据存在安全风险。恶意的原始套接字程序可以伪造数据、执行 ARP 欺骗等攻击。

网络协议号的本质

网络协议号是一个标识符，用于区分不同类型的网络协议。在以太网帧中，协议号 (帧类型字段) 告诉接收方帧中的数据是什么协议。

表格

以太网类型	协议
0x0800	IPv4
0x0806	ARP
0x86DD	IPv6
0x2666	门口机私有协议

自定义协议可以使用 0x0600 以上的任何未分配值。门口机代码中使用的 0x2666 就是自定义的以太网类型。

十、总结与实践建议

网络协议学习路径

对于网络协议的初学者，建议按照从底层到高层的顺序学习:

理解物理层的基本概念 (电信号、光信号、传输介质)
学习数据链路层，重点掌握 MAC 地址和以太网帧的结构
学习网络层，理解 IP 地址和路由的概念
深入理解 UDP 和 TCP 的工作原理和适用场景
学习应用层协议，如 HTTP、DNS 等

门口机网络传输的关键点

通过分析门口机代码，我们可以总结出以下关键点:

使用自定义以太网协议 (帧类型 0x2666) 实现私有音视频传输
使用 PF_PACKET 和 SOCK_RAW 创建原始套接字，直接操作以太网帧
使用广播地址实现一对多的音视频传输
音频数据使用自定义格式，包含起始码、长度、时间戳、帧序号等信息

设计优势

这种设计的好处是：无需 IP 配置，简化部署；避免 TCP/IP 协议栈开销，降低资源消耗；自定义协议可以根据应用需求优化传输效率；广播模式便于实现多方通话。

进一步学习的建议

如果想深入学习网络协议和编程，建议阅读以下经典书籍:

《计算机网络：自顶向下方法》-- 系统讲解网络协议的理论基础
《TCP/IP 详解》-- 深入剖析 TCP/IP 协议族的每个细节
《Unix 网络编程》-- 详细介绍网络编程的实践技术

实践方面，可以在虚拟机中搭建 Linux 环境，尝试编写各种网络程序，从简单的 TCP/UDP 客户端服务器，到复杂的原始套接字程序。使用 Wireshark 等抓包工具观察数据包的结构，验证理论学习的效果。

网络协议是一个广阔而深入的领域，本文只是入门级的介绍。希望通过这篇文档，能够帮助读者建立对网络通信的基本认识，为进一步学习打下坚实的基础。
