现代智能汽车系统——CAN网络2

本文全面解析CAN报文ID与偏置的核心概念。CAN ID本质是内容标识而非地址，标准帧11位（2048个ID），扩展帧29位（5亿+ID）。偏置（Offset）定义信号在数据字节中的起始位位置，需结合字节序（Intel小端/Motorola大端）解析。文章详细介绍了ID分配策略、总线负载优化及DBC文件格式，并通过实战案例演示报文解析方法。关键要点包括：ID代表优先级而非目标地址、合理规划ID数量（建议<500个/网络）、总线负载控制在40%以下，以及统一使用DBC文件管理信号定义。最后针对常见问题提供了解决方案，为CAN网络设计提供实用指导。

一、CAN报文ID基础

1.1 ID的本质

CAN ID并不是"地址"，而是"内容标识符"

传统理解（错误）	正确理解
ID = 目标地址	ID = 报文内容的标识
点对点通信	广播式通信
需要路由	基于内容过滤

核心概念：

• ID代表 "这条报文是什么" ，而非 "发给谁"
• 所有节点都会收到，由接收者根据ID过滤
• ID同时决定 优先级（数值越小越优先）

1.2 标准帧与扩展帧ID对比

特性	标准帧（CAN 2.0A）	扩展帧（CAN 2.0B）
ID长度	11位	29位
ID范围	0x000 - 0x7FF	0x00000000 - 0x1FFFFFFF
可用ID数量	2048个 (2^11)	536,870,912个 (2^29)
帧开销	较小（47-111位）	较大（67-135位）
应用场景	传统汽车、工业	J1939、CANopen、现代车辆
兼容性	所有CAN控制器	需支持CAN 2.0B

---

二、CAN ID个数详解

2.1 理论ID数量

标准帧ID（11位）

总数：2^11 = 2048个

ID范围：
十六进制：0x000 - 0x7FF
十进制：  0 - 2047
二进制：  00000000000 - 11111111111

特殊ID：

ID值	十六进制	用途	说明
0	0x000	最高优先级	通常保留给紧急报文
2047	0x7FF	最低优先级	通常用于非关键数据

扩展帧ID（29位）

总数：2^29 = 536,870,912个

ID范围：
十六进制：0x00000000 - 0x1FFFFFFF
十进制：  0 - 536,870,911

扩展帧ID结构（J1939为例）：

29位ID = 优先级(3) + 保留(1) + 数据页(1) + PDU格式(8) + PDU特定(8) + 源地址(8)

示例：0x0CF00400
二进制：00001100 11110000 00000100 00000000
        ───┬─── ──┬──┬── ──┬───── ──┬─────
           │      │  │     │         │
         优先级  R DP  PF     PS      SA
          3      0  0  0xF0   0x04    0x00

2.2 实际可用ID数量

虽然理论上有这么多ID，但实际应用中：

标准帧实际使用

典型汽车CAN网络：

动力总成CAN：    使用约 80-150个ID
底盘CAN：        使用约 50-100个ID
车身CAN：        使用约 100-200个ID
诊断CAN：        使用约 20-50个ID

单个CAN网络建议：

• ✅ 推荐使用：< 200个ID
• ⚠️ 谨慎使用：200-500个ID（需仔细规划总线负载）
• ❌ 不推荐： > 500个ID（考虑拆分网络）

为什么不能用满2048个？

1. 总线负载限制

   假设1Mbps CAN，每帧平均100位：
   理论最大：1,000,000 / 100 = 10,000 帧/秒

   安全负载率：30-40%
   实际可用：3,000-4,000 帧/秒

   如果2048个ID都用，每个ID周期 > 0.5秒才安全

2. 实时性要求

   • 高优先级报文需要快速发送
   • ID过多会增加仲裁延迟
   • 关键信号需要10-20ms周期

3. 节点处理能力

   • ECU需要过滤和处理报文
   • 过多ID增加CPU负载

2.3 ID数量规划示例

实际项目案例：某电动汽车动力CAN

功能域	ID范围	数量	周期	优先级
电池管理	0x100-0x11F	32	10-100ms	高
电机控制	0x120-0x13F	32	10-20ms	高
车辆控制	0x200-0x24F	80	20-100ms	中
充电管理	0x300-0x31F	32	100ms	中
热管理	0x400-0x41F	32	500ms	低
诊断	0x7E0-0x7EF	16	事件触发	低
总计	-	224	-	-

负载分析：

高频报文（10ms）：64个 × 100帧/秒 = 6,400 帧/秒
中频报文（100ms）：112个 × 10帧/秒 = 1,120 帧/秒
低频报文（500ms）：32个 × 2帧/秒 = 64 帧/秒
总计：7,584 帧/秒

假设平均帧长80位：
总线利用率 = 7,584 × 80 / 1,000,000 = 60.7%

结论：接近饱和，需优化周期或升级到CAN FD

---

三、CAN报文偏置（Offset）详解

3.1 什么是偏置？

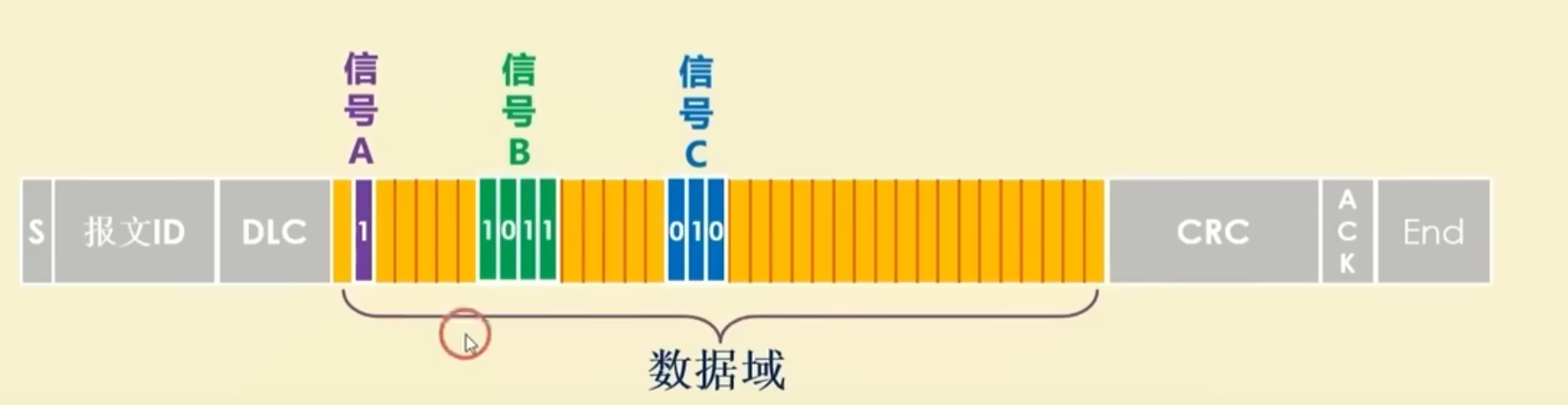

偏置（Offset） 是指 信号在数据字节中的起始位位置。

完整的信号定义需要4个参数：

参数	英文	单位	说明
起始位（偏置）	Start Bit / Offset	bit	信号从哪一位开始
长度	Length	bit	信号占用多少位
字节序	Byte Order	-	大端/小端
因子	Factor	-	原始值 → 物理值的乘数

3.2 位编号规则

CAN报文有两种位编号方式：

方式1：Intel格式（小端，LSB优先）

字节:    Byte0          Byte1          Byte2          Byte3
位编号:  7 6 5 4 3 2 1 0 | 15 14 13 12 11 10 9 8 | 23 22...

示例数据: 0x12          0x34          0x56          0x78
二进制:   00010010      00110100      01010110      01111000
位编号:   7→0           15→8          23→16         31→24

特点：

• 字节内：高位在左（MSB=7，LSB=0）
• 多字节：低字节在前（字节0 < 字节1）
• 常用于：Intel处理器、大部分汽车OEM

方式2：Motorola格式（大端，MSB优先）

字节:    Byte0          Byte1          Byte2          Byte3
位编号:  7 6 5 4 3 2 1 0 | 15 14 13 12 11 10 9 8 | 23 22...

示例数据: 0x12          0x34          0x56          0x78
二进制:   00010010      00110100      01010110      01111000
位编号:   0→7           8→15          16→23         24→31

特点：

• 字节内：高位在左（MSB=0，LSB=7）
• 多字节：高字节在前（字节0 > 字节1）
• 常用于：Motorola处理器、J1939协议

3.3 偏置计算示例

示例1：Intel格式（小端）

信号定义：

• 名称：发动机转速
• 起始位（偏置）：0
• 长度：16位
• 字节序：Intel (小端)
• 因子：0.25
• 偏移量：0

报文数据：

Byte0: 0x1C (二进制: 00011100)
Byte1: 0x0C (二进制: 00001100)

提取过程：

1. 定位起始位：
   偏置=0，即从Byte0的第0位开始

2. 提取16位（小端）：
   Byte0 Byte1
   0x1C  0x0C

   小端序：低字节在前
   原始值 = 0x0C1C (高字节0x0C在前)

3. 转换为十进制：
   0x0C1C = 3100 (十进制)

4. 应用因子：
   物理值 = 3100 × 0.25 = 775 RPM

位图：

字节:     Byte0(0x1C)              Byte1(0x0C)
二进制:   0 0 0 1 1 1 0 0         0 0 0 0 1 1 0 0
位编号:   7 6 5 4 3 2 1 0         15 14 13 12 11 10 9 8
          └───────────────────────────────┘
                    信号占用位
          起始位=0，长度=16

示例2：Motorola格式（大端）

信号定义：

• 名称：车速
• 起始位（偏置）：16（Motorola编号）
• 长度：16位
• 字节序：Motorola (大端)
• 因子：0.01
• 偏移量：0

报文数据：

Byte0: 0xAA
Byte1: 0xBB
Byte2: 0x1F (二进制: 00011111)
Byte3: 0x40 (二进制: 01000000)

提取过程：

1. 定位起始位（Motorola）：
   偏置=16，对应Byte2的第0位（MSB）

2. 提取16位（大端）：
   Byte2 Byte3
   0x1F  0x40

   大端序：高字节在前
   原始值 = 0x1F40

3. 转换为十进制：
   0x1F40 = 8000

4. 应用因子：
   物理值 = 8000 × 0.01 = 80.00 km/h

示例3：跨字节的复杂信号

信号定义：

• 名称：扭矩
• 起始位：12（Intel编号）
• 长度：12位
• 字节序：Intel
• 因子：0.1
• 偏移量：-500

报文数据：

Byte0: 0x00
Byte1: 0x34 (二进制: 00110100)
Byte2: 0x12 (二进制: 00010010)
Byte3: 0x00

提取过程：

1. 定位起始位：
   偏置=12，即从Byte1的第4位开始

2. 位图分析：
   Byte1:         Byte2:
   0 0 1 1 0 1 0 0   0 0 0 1 0 0 1 0
   15 14 13 12 11 10 9 8   23 22 21 20 19 18 17 16
       └───────────────────────┘
              信号占用12位
       从bit12到bit23

3. 提取位值：
   bit12-15: 0011 (来自Byte1高4位)
   bit16-23: 00010010 (来自Byte2全部8位)

   合并：0011 00010010 = 0x312

4. 转换：
   原始值 = 0x312 = 786
   物理值 = 786 × 0.1 + (-500) = -421.4 Nm

3.4 DBC文件中的偏置表示

DBC（Database CAN） 是CAN网络的标准数据库文件格式。

格式：

SG_ 信号名 : 起始位|长度@字节序符号 (因子,偏移) [最小|最大] "单位" 接收节点

字节序符号：

• 0 = Motorola（大端，MSB优先）
• 1 = Intel（小端，LSB优先）

符号：

• + = 无符号
• - = 有符号

示例：

BO_ 513 EngineData: 8 ECU
 SG_ EngineSpeed : 0|16@1+ (0.25,0) [0|16383.75] "rpm" TCU,BCM
 SG_ EngineTorque : 16|16@1- (0.1,-500) [-500|6053.5] "Nm" TCU
 SG_ ThrottlePos : 32|8@1+ (0.4,0) [0|102] "%" TCU

解释：
报文ID=513(0x201)，名称=EngineData，长度=8字节，发送者=ECU

信号1：EngineSpeed
- 起始位=0
- 长度=16位
- 字节序=1(Intel)
- 符号=+(无符号)
- 因子=0.25，偏移=0
- 范围=[0, 16383.75] rpm
- 接收者=TCU和BCM

信号2：EngineTorque
- 起始位=16
- 长度=16位
- 字节序=1(Intel)
- 符号=-(有符号)
- 因子=0.1，偏移=-500
- 范围=[-500, 6053.5] Nm

3.5 常见偏置错误

错误类型	现象	原因
数值错乱	读取值完全错误	字节序搞反
数值偏小	读取值始终很小	位偏移计算错误
跳变	数值突然跳跃	跨字节边界处理错误
符号错误	正值变负值	有符号/无符号搞混

调试技巧：

# 验证工具（Python）
def extract_signal(data, start_bit, length, byte_order='intel'):
    """
    data: 字节数组
    start_bit: 起始位
    length: 位长度
    byte_order: 'intel' 或 'motorola'
    """
    if byte_order == 'intel':
        # 小端：从低位开始
        start_byte = start_bit // 8
        start_bit_in_byte = start_bit % 8

        # 转换为位数组
        bit_array = []
        for byte in data:
            for i in range(8):
                bit_array.append((byte >> i) & 1)

        # 提取信号
        signal_bits = bit_array[start_bit:start_bit+length]
        value = 0
        for i, bit in enumerate(signal_bits):
            value |= (bit << i)
        return value

    else:  # motorola
        # 大端：从高位开始
        # (实现省略，类似但位顺序相反)
        pass

# 使用示例
data = [0x1C, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00]
speed_raw = extract_signal(data, 0, 16, 'intel')
speed_rpm = speed_raw * 0.25
print(f"Engine Speed: {speed_rpm} RPM")  # 输出: 775 RPM

---

四、CAN ID分配策略

4.1 ID分配原则

优先级金字塔：

        优先级
          ↑
          │
    0x000 │ ◄── 紧急制动请求
    0x001 │     安全气囊触发
      ... │
    0x100 │ ◄── ABS激活
    0x101 │     ESP介入
      ... │
    0x200 │ ◄── 发动机转速
    0x201 │     车速
    0x300 │     油门踏板
      ... │
    0x600 │ ◄── 空调状态
    0x700 │     车窗位置
    0x7DF │ ◄── 诊断请求
    0x7FF │     最低优先级
          └─────────────────

分配原则：

优先级	ID范围	典型周期	应用
紧急	0x000-0x0FF	事件触发	安全关键信号
高	0x100-0x1FF	10-20ms	控制回路
中	0x200-0x4FF	20-100ms	状态信息
低	0x500-0x6FF	100-1000ms	舒适功能
诊断	0x700-0x7FF	事件触发	OBD-II/UDS

4.2 标准协议ID分配

OBD-II / UDS诊断ID

功能寻址：
0x7DF - 广播诊断请求（所有ECU）

物理寻址（请求）：
0x7E0 - 发动机ECU
0x7E1 - 变速箱ECU
0x7E2 - ABS ECU
0x7E3 - 车身控制模块
...
0x7E7 - 保留

物理寻址（响应）：
0x7E8 - 发动机ECU响应 (0x7E0 + 0x08)
0x7E9 - 变速箱ECU响应
...
0x7EF - 保留

示例通信：

诊断仪 → 0x7E0: [02 01 0C 00 00 00 00 00]  // 请求发动机转速
发动机 → 0x7E8: [04 41 0C 1F 40 00 00 00]  // 响应: 2000 RPM

CANopen协议ID

CANopen功能码（COB-ID）：
0x000       - NMT (网络管理)
0x080       - SYNC (同步)
0x100       - EMCY (紧急)
0x180+节点ID - TPDO1 (发送PDO1)
0x200+节点ID - RPDO1 (接收PDO1)
0x280+节点ID - TPDO2
0x300+节点ID - RPDO2
0x380+节点ID - TPDO3
0x400+节点ID - RPDO3
0x480+节点ID - TPDO4
0x500+节点ID - RPDO4
0x580+节点ID - SDO响应
0x600+节点ID - SDO请求
0x700+节点ID - 心跳/节点保护

示例（节点ID=5）：

0x185 - 节点5的TPDO1
0x205 - 节点5的RPDO1
0x585 - 节点5的SDO响应
0x605 - 节点5的SDO请求
0x705 - 节点5的心跳

J1939协议（29位扩展ID）

PGN (Parameter Group Number) 编码：
┌─────────┬────────┬──────────┬───────────┐
│ 优先级(3)│ R(1) DP(1) │ PF(8)   │ PS(8)    │
└─────────┴────────┴──────────┴───────────┘

常用PGN：
0x00FEE6 (65254) - 发动机温度
0x00FEF1 (65265) - 巡航控制/车速
0x00FEF2 (65266) - 燃油经济性
0x00F004 (61444) - 发动机基本信息

4.3 自定义协议ID规划

某电动车项目实例：

电池管理系统（BMS）：
0x100 - 电池组总压/总流
0x101 - SOC/SOH状态
0x102 - 单体电压1-4
0x103 - 单体电压5-8
...
0x110 - 温度传感器1-8
0x111 - 温度传感器9-16
0x120 - 绝缘电阻
0x121 - 故障代码

电机控制器（MCU）：
0x200 - 电机转速/扭矩
0x201 - 电机温度
0x202 - 控制器温度
0x210 - 电机故障状态

整车控制器（VCU）：
0x300 - 车速/档位
0x301 - 加速踏板
0x302 - 制动踏板
0x310 - 充电请求

ID分配表格式：

ID(Hex)	名称	周期(ms)	发送者	接收者	DLC	说明
0x100	BMS_Voltage_Current	10	BMS	VCU,MCU	8	总压总流
0x101	BMS_SOC_SOH	100	BMS	VCU,Disp	8	电量健康度
0x200	MCU_Motor_Status	10	MCU	VCU,BMS	8	电机状态

---

五、高级应用技巧

5.1 ID重用与多路复用

问题： ID不够用怎么办？

方案1：报文内多路复用（Multiplexing）

示例：一个ID传输多个信号组

ID: 0x300 "VehicleStatus"
Byte0: 复用标志 (MUX)

当MUX=0时：
  Byte1-7: 车速、档位、转向灯...

当MUX=1时：
  Byte1-7: 里程、油耗、续航...

当MUX=2时：
  Byte1-7: 胎压1-4...

DBC定义：

SG_ MUX M : 0|8@1+ (1,0) [0|255] "" XXX
SG_ VehicleSpeed m0 : 8|16@1+ (0.01,0) [0|655.35] "km/h" XXX
SG_ GearPosition m0 : 24|4@1+ (1,0) [0|15] "" XXX
SG_ Odometer m1 : 8|32@1+ (0.1,0) [0|429496729.5] "km" XXX
SG_ TirePressure1 m2 : 8|16@1+ (0.01,0) [0|6.55] "bar" XXX

方案2：扩展帧

从标准帧升级到扩展帧
ID空间: 2048 → 5亿+

5.2 动态ID分配

某些协议支持节点启动时动态获取ID：

CANopen节点ID分配流程：
1. 节点上电，默认ID=0x7F (未配置)
2. 发送身份请求：ID=0x000 (NMT)
3. 主站分配：ID=0x05
4. 节点确认，更新所有PDO的ID

5.3 ID冲突检测

检测方法：

Python

# CAN网络监控脚本
import can
from collections import defaultdict
import time

bus = can.interface.Bus(channel='can0', bustype='socketcan')
id_senders = defaultdict(set)
last_data = {}

try:
    while True:
        msg = bus.recv(timeout=1.0)
        if msg:
            # 记录发送者（通过数据内容推断）
            id_senders[msg.arbitration_id].add(tuple(msg.data))

            # 检测冲突
            if len(id_senders[msg.arbitration_id]) > 1:
                print(f"⚠️  ID冲突！0x{msg.arbitration_id:03X} 被多个节点使用")
                print(f"   不同数据: {id_senders[msg.arbitration_id]}")

            # 检测ID抢占
            if msg.arbitration_id in last_data:
                if last_data[msg.arbitration_id] != msg.data:
                    time_diff = time.time() - last_time[msg.arbitration_id]
                    if time_diff < 0.001:  # 1ms内数据变化
                        print(f"⚠️  可能的ID抢占: 0x{msg.arbitration_id:03X}")

            last_data[msg.arbitration_id] = msg.data
            last_time[msg.arbitration_id] = time.time()

except KeyboardInterrupt:
    pass

5.4 ID过滤优化

硬件过滤器配置（减少CPU负载）：

C

// 示例：STM32 CAN过滤器配置
// 只接收 0x200-0x2FF 范围的ID

CAN_FilterTypeDef filter;
filter.FilterIdHigh = 0x200 << 5;         // ID起始
filter.FilterIdLow = 0;
filter.FilterMaskIdHigh = 0x700 << 5;     // 掩码（0x700=111 0000 0000）
filter.FilterMaskIdLow = 0;
filter.FilterMode = CAN_FILTERMODE_IDMASK;
filter.FilterScale = CAN_FILTERSCALE_32BIT;
filter.FilterFIFOAssignment = CAN_RX_FIFO0;
filter.FilterActivation = ENABLE;
HAL_CAN_ConfigFilter(&hcan, &filter);

/* 工作原理：
 * ID & Mask == Filter & Mask 时接收
 *
 * ID=0x201: 0010 0000 0001
 * Mask:     0111 0000 0000  (0x700)
 * Result:   0010 0000 0000  (0x200)
 *
 * Filter:   0010 0000 0000  (0x200)
 * → 匹配！接收
 *
 * ID=0x301: 0011 0000 0001
 * Mask:     0111 0000 0000
 * Result:   0011 0000 0000  (0x300)
 * → 不匹配！丢弃
 */

---

六、总线负载与ID关系

6.1 ID对总线负载的影响

报文长度计算：

标准帧最小长度（0字节数据）：
SOF(1) + ID(11) + RTR(1) + IDE(1) + r0(1) + DLC(4)
+ CRC(16) + ACK(2) + EOF(7) + IFS(3)
= 47位

标准帧最大长度（8字节数据）：
47 + 64(数据) + 位填充(最多20%)
= 111 + 22 = 133位

扩展帧额外增加：
SRR(1) + IDE(1) + ID扩展(18) + r1(1)
= 21位

实际负载示例：

网络：1Mbps CAN
报文：ID=0x200, DLC=8, 周期=10ms

单帧长度：约110位（含位填充）
帧速率：1000ms / 10ms = 100 帧/秒
占用带宽：100 × 110 = 11,000 bps

总线负载：11,000 / 1,000,000 = 1.1%

多ID负载计算工具：

Python

def calculate_bus_load(messages, bitrate=1000000):
    """
    messages: [(id, dlc, period_ms), ...]
    返回总线负载百分比
    """
    total_bits_per_sec = 0

    for msg_id, dlc, period in messages:
        # 计算单帧位数（含位填充，取1.2倍）
        frame_bits = (47 + dlc * 8) * 1.2

        # 计算每秒帧数
        frames_per_sec = 1000 / period

        # 累加
        total_bits_per_sec += frame_bits * frames_per_sec

    load = (total_bits_per_sec / bitrate) * 100
    return load

# 使用示例
messages = [
    (0x100, 8, 10),   # BMS电压电流，10ms
    (0x101, 8, 100),  # BMS SOC, 100ms
    (0x200, 8, 10),   # 电机状态，10ms
    (0x300, 8, 20),   # 车速，20ms
]

load = calculate_bus_load(messages, 500000)  # 500Kbps CAN
print(f"总线负载: {load:.2f}%")

6.2 负载优化策略

策略	效果	适用场景
减少DLC	降低20-50%	信号少的报文
降低频率	线性降低	非关键信号
事件触发	降低50-90%	状态变化慢的信号
报文合并	减少帧开销	相同周期的信号
升级CAN FD	提升5-8倍	高负载网络

---

七、实战案例

案例1：诊断报文解析

接收到的原始数据：

ID: 0x7E8
Data: 06 41 05 5A 49 0D 64 00

任务：解析OBD-II响应

解析步骤：

Byte0: 06 = 后续有效字节数
Byte1: 41 = 服务01的肯定响应 (0x40 + 0x01)
Byte2: 05 = PID 0x05（冷却液温度）
Byte3: 5A = 数据值

计算：
冷却液温度 = 0x5A - 40 = 90 - 40 = 50°C

继续解析：
Byte4: 49 = PID？(实际是下一个请求的响应开始)
等等...

正确理解：这是多帧响应或格式错误

案例2：DBC文件生成

需求： 为自定义协议生成DBC文件

VERSION ""

NS_ :
    NS_DESC_
    CM_
    BA_DEF_
    BA_
    VAL_
    CAT_DEF_
    CAT_
    FILTER
    BA_DEF_DEF_
    EV_DATA_
    ENVVAR_DATA_
    SGTYPE_
    SGTYPE_VAL_
    BA_DEF_SGTYPE_
    BA_SGTYPE_
    SIG_TYPE_REF_
    VAL_TABLE_
    SIG_GROUP_
    SIG_VALTYPE_
    SIGTYPE_VALTYPE_
    BO_TX_BU_
    CAT_
    BA_DEF_REL_
    BA_REL_
    BA_SGTYPE_REL_
    SG_MUL_VAL_

BS_:

BU_: BMS VCU MCU Display

BO_ 256 BMS_Voltage_Current: 8 BMS
 SG_ Pack_Voltage : 0|16@1+ (0.1,0) [0|6553.5] "V" VCU,MCU,Display
 SG_ Pack_Current : 16|16@1- (0.1,-1000) [-1000|5553.5] "A" VCU,MCU
 SG_ Max_Cell_Voltage : 32|16@1+ (0.001,0) [0|65.535] "V" VCU
 SG_ Min_Cell_Voltage : 48|16@1+ (0.001,0) [0|65.535] "V" VCU

BO_ 257 BMS_SOC_SOH: 8 BMS
 SG_ SOC : 0|8@1+ (0.5,0) [0|100] "%" VCU,Display
 SG_ SOH : 8|8@1+ (0.5,0) [0|100] "%" VCU,Display
 SG_ Charge_Status : 16|2@1+ (1,0) [0|3] "" VCU
 SG_ Fault_Level : 18|2@1+ (1,0) [0|3] "" VCU,Display

BO_ 512 MCU_Motor_Status: 8 MCU
 SG_ Motor_Speed : 0|16@1- (1,-10000) [-10000|55535] "rpm" VCU,Display
 SG_ Motor_Torque : 16|16@1- (0.1,-500) [-500|6053.5] "Nm" VCU
 SG_ Motor_Temp : 32|8@1+ (1,-40) [-40|215] "°C" VCU
 SG_ Controller_Temp : 40|8@1+ (1,-40) [-40|215] "°C" VCU

CM_ SG_ 257 Charge_Status "0=未充电 1=充电中 2=充电完成 3=故障";
CM_ SG_ 257 Fault_Level "0=正常 1=警告 2=限功率 3=禁止行驶";

VAL_ 257 Charge_Status 0 "Not_Charging" 1 "Charging" 2 "Complete" 3 "Fault";
VAL_ 257 Fault_Level 0 "Normal" 1 "Warning" 2 "Derate" 3 "Inhibit";

BA_DEF_ "BusType" STRING;
BA_DEF_ BO_ "GenMsgCycleTime" INT 0 10000;
BA_DEF_ SG_ "GenSigStartValue" FLOAT 0 100000000000;

BA_DEF_DEF_ "BusType" "CAN";
BA_DEF_DEF_ "GenMsgCycleTime" 0;
BA_DEF_DEF_ "GenSigStartValue" 0;

BA_ "GenMsgCycleTime" BO_ 256 10;
BA_ "GenMsgCycleTime" BO_ 257 100;
BA_ "GenMsgCycleTime" BO_ 512 10;

案例3：Python完整解析工具

Python

import can
import cantools

# 加载DBC文件
db = cantools.database.load_file('my_protocol.dbc')

# 连接CAN总线
bus = can.interface.Bus(channel='can0', bustype='socketcan')

def decode_and_print(message):
    """解码并打印CAN报文"""
    try:
        # 查找报文定义
        msg_def = db.get_message_by_frame_id(message.arbitration_id)

        # 解码
        decoded = msg_def.decode(message.data)

        print(f"\n{'='*60}")
        print(f"报文: {msg_def.name} (ID: 0x{message.arbitration_id:03X})")
        print(f"{'='*60}")

        for signal_name, value in decoded.items():
            signal = msg_def.get_signal_by_name(signal_name)
            print(f"  {signal_name:20s} = {value:10.2f} {signal.unit}")

        print(f"{'='*60}\n")

    except KeyError:
        print(f"未知报文 ID: 0x{message.arbitration_id:03X}")

# 主循环
try:
    print("开始监听CAN总线...")
    while True:
        message = bus.recv()
        if message:
            decode_and_print(message)

except KeyboardInterrupt:
    print("\n停止监听")
    bus.shutdown()

---

八、常见问题FAQ

Q1：为什么我的ID=0x800发不出去？

A： 0x800 = 2048，超出标准帧11位范围（0-2047）。需要使用扩展帧或改用0x7FF以内的ID。

Q2：如何选择Intel还是Motorola字节序？

A：

• Intel（小端）：现代汽车OEM的主流，工具支持好
• Motorola（大端）：J1939等商用车协议，传统设备
• 建议：新项目统一用Intel

Q3：偏置和字节序有什么关系？

A： 偏置定义信号起始位，字节序决定多字节信号的组合方式：

Intel: 低字节数据在前（数值低位在低地址）
Motorola: 高字节数据在前（数值高位在低地址）

Q4：DLC可以小于实际数据字节数吗？

A：

• ❌ 不可以！DLC必须≥实际数据字节数
• ⚠️ DLC>实际字节数是允许的（未使用字节通常填0xFF或0x00）

Q5：ID用完了怎么办？

A：

1. 使用扩展帧（29位ID）
2. 报文内多路复用（MUX）
3. 拆分CAN网络
4. 升级到CAN FD

---

总结

CAN ID核心要点：

✅ ID本质 ：内容标识 + 优先级，不是地址

✅ 标准帧 ：11位，2048个ID

✅ 扩展帧 ：29位，5亿+个ID

✅ 偏置 ：信号在数据字节中的起始位位置

✅ 字节序：Intel（小端）vs Motorola（大端）

设计要点：

• 安全关键 → 低ID（高优先级）
• ID数量 < 500个/网络（建议）
• 总线负载 < 40%（安全值）
• 统一字节序（推荐Intel）
• 使用DBC文件管理
