MAB（Mathworks Advisory Board，Mathworks咨询委员会）针对MATLAB、Simulink、Stateflow规定了建模重要基本规则，这些建模指南的总体目的是让模型的建模者和使用者能够形成简单、统一的理解，本文章主要针对2020年3月发布的5.0版本进行逐条解读。
众所周知，编码规范可以在命名、缩进、注释、格式上统一代码风格，别人一看就懂，降低了沟通成本，并且规范的代码结构也使得代码的可读性、可维护性极大提升，同样，建模规范也有异曲同工之妙，遵守建模规范是实现以下目标的重要前提主要目标是：
- 提高图形的可理解性
- 提高功能分析的可读性
- 防止连接错误
- 注释等
- 提高代码生成效率
- 确保生成代码的健壮性
目录
- Stateflow建模规范（共54条）
- 详细解读
-
- [jc_0511: 图形函数返回值规范](#jc_0511: 图形函数返回值规范)
- [jc_0804: 图形函数禁止递归调用规范](#jc_0804: 图形函数禁止递归调用规范)
- [na_0042: Simulink 函数使用规范](#na_0042: Simulink 函数使用规范)
- [na_0039: Chart 块中 Simulink 函数使用限制规范](#na_0039: Chart 块中 Simulink 函数使用限制规范)
- 其他Stateflow规范
-
- [Stateflow模块 / 数据 / 事件](#Stateflow模块 / 数据 / 事件)
- Stateflow图
- [条件转移 / 动作](#条件转移 / 动作)
- 标签描述
- 声明
MAB 5.0共151条规范，分为命名规范、Simulink建模规范、Stateflow建模规范、MATLAB规范四类。
Stateflow规范共54条，分以下5部分进行解读
- 第1部分：Stateflow模块 / 数据 / 事件
- 第2部分：Stateflow图
- 第3部分：条件转移 / 动作
- 第4部分：标签描述
- 第5部分：其他
本文章解读第5部分 其他
MAB 5.0最全规范见 MATLAB MAB 5.0建模规范解读（最全）
Stateflow建模规范（共54条）
其他（4条）
| 序号 | 规范 ID | 规范名称 | 核心要求简述 |
|---|---|---|---|
| 1 | jc_0511 | Return values from a graphical function 图形函数返回值规范 | 图形函数的返回值仅在一个位置设置 |
| 2 | jc_0804 | Prohibited use of recursive calls with graphical functions 图形函数禁止递归调用规范 | 图形函数不允许递归调用或相互调用 |
| 3 | na_0042 | Usage of Simulink functions Simulink 函数使用规范 | Chart 中 Simulink 函数仅使用本地数据 / 输入数据；或被多处调用；或不按每个时间步调用 |
| 4 | na_0039 | Limitation on Simulink functions in Chart blocks Chart 块中 Simulink 函数使用限制规范 | Simulink 函数中不使用 Stateflow 块 |
详细解读
jc_0511: 图形函数返回值规范
规范描述
- 图形函数的返回值只应在一个位置设置。
核心目的
- 避免返回值混乱：分散设置返回值可能导致不同执行路径返回不一致的结果，或因分支遗漏导致返回值未定义，规范可杜绝此类风险。
- 保障逻辑确定性：统一返回值设置位置，使函数的输出逻辑透明化，确保仿真与代码生成时的结果一致性，符合嵌入式控制器对函数输出稳定性的要求。
- 提升模型可读性与可维护性：集中管理返回值，让开发人员快速定位函数的输出逻辑，避免因多路径返回导致的理解偏差，降低跨团队协作的维护成本。
示例说明
| 正确示例 |
|---|

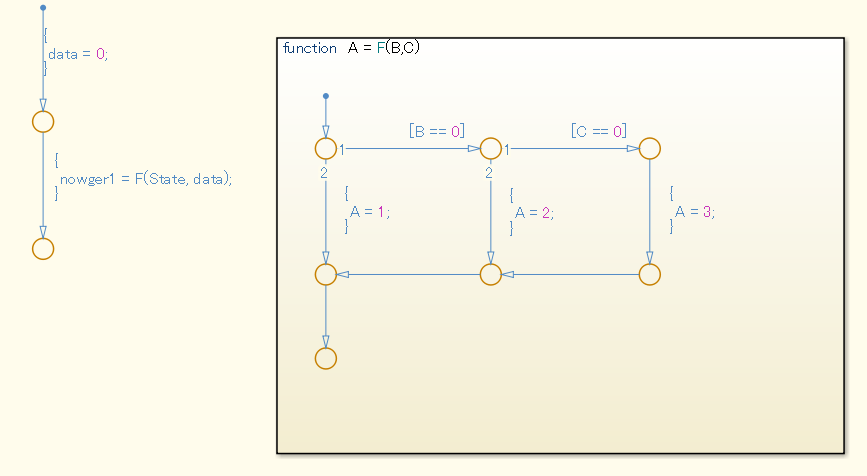

图形函数的返回值只在一个位置设置。  |
| 错误示例 |
|---|

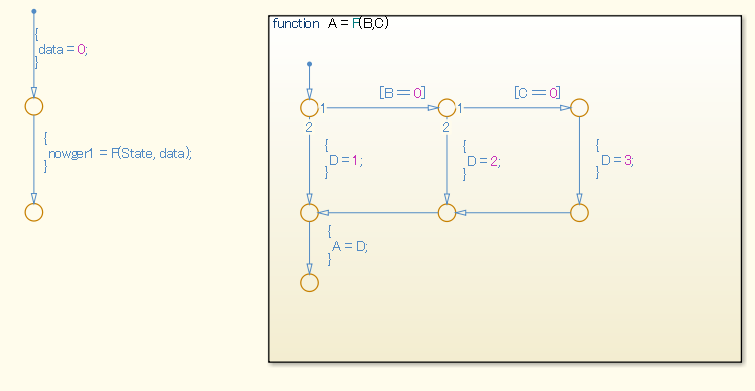

图形函数的返回值在多个位置设置。  |
jc_0804: 图形函数禁止递归调用规范
规范描述
- 禁止图形函数的自调用以及图形函数之间的相互调用。
核心目的
- 避免运行时异常：递归调用可能导致栈溢出、无限循环等问题，尤其嵌入式系统的内存与运行资源有限，此类异常会直接导致系统崩溃，规范可从源头规避该风险。
- 保障逻辑确定性：禁止递归可确保图形函数的执行流程清晰可控，无不确定的调用深度与循环，符合嵌入式控制器对逻辑稳定性的要求。
- 提升模型可读性与可维护性：非递归的调用关系更直观，开发人员可快速追溯函数执行路径，降低跨团队协作时的理解成本，减少调试难度。
示例说明
| 正确示例 |
|---|

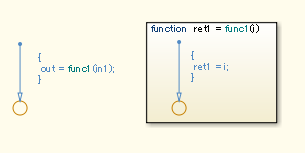

处理在图形函数内执行。  |
| 错误示例 |
|---|

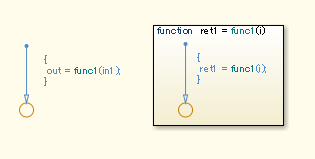

图形函数正在调用其自身。  |

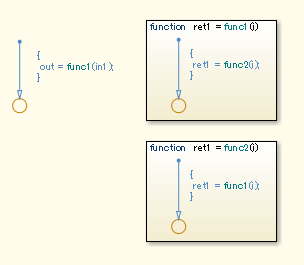

图形函数正在互相调用。  |
na_0042: Simulink 函数使用规范
规范描述
- 仅当满足以下任意一项或多项条件时，才可在 Stateflow Chart 中使用 Simulink Function：
- 输入 / 输出变量仅使用 Chart 的局部数据；
- 输入 / 输出变量仅使用 Chart 的局部数据和输入数据；
- Simulink Function 需在 Chart 内的多个位置被调用；
- Simulink Function 无需在每个时间步都被调用。
核心目的
- 提升模型可读性：限定 Simulink Function 的使用场景，避免在无需复用、高频调用等场景下滥用，使模型结构更清晰，便于开发人员理解函数用途与调用逻辑。
- 优化模型性能：避免 Simulink Function 被每个时间步强制调用导致的冗余计算，降低模型仿真与代码生成的资源消耗，提升运行效率。
- 保障逻辑合理性：明确输入 / 输出变量的使用范围（局部数据、输入数据），避免变量跨范围滥用导致的逻辑混乱，确保函数与 Chart 的数据交互可控。
示例说明
| 正确示例 |
|---|

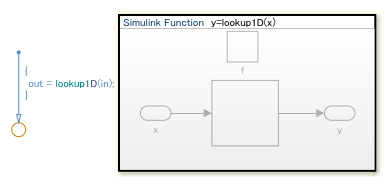

Simulink Function 模块lookup1D 没有在每个时间步中都被调用，因此可以使用。  |
| 错误示例 |
|---|

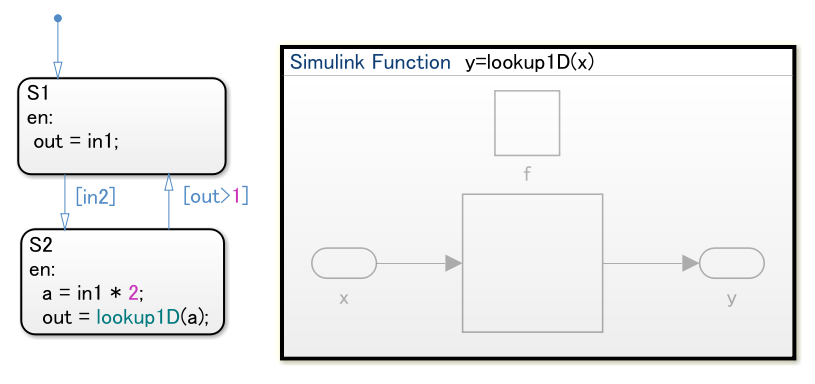

Simulink Function 模块lookup1D 在每个时间步中都被调用，因此无法使用（out 是 Stateflow 的输出数据）。  |
na_0039: Chart 块中 Simulink 函数使用限制规范
规范描述
- 不应在 Stateflow Chart (Stateflow) 所包含的 Simulink Function模块中使用 Stateflow 模块。
核心目的
- 避免逻辑层级混淆：Stateflow 块（如 Chart）与 Simulink Function 分属不同建模逻辑载体，嵌套使用会导致层级关系混乱，规范可明确两者的使用边界，杜绝理解偏差。
- 降低设计错误风险：Stateflow 块的状态流转、事件触发逻辑与 Simulink Function 的运算逻辑嵌套后，易引发执行顺序冲突、数据交互异常等问题，禁止混用可从源头规避此类风险。
- 提升模型可读性与可维护性：明确 Simulink Function 的内部实现范围，让开发人员快速识别函数的逻辑边界，避免因嵌套 Stateflow 块导致的调试与修改困难，降低跨团队协作成本。
示例说明
| 错误示例 |
|---|
 |
其他Stateflow规范
Stateflow模块 / 数据 / 事件
Stateflow模块 / 数据 / 事件规范详细解读见 MATLAB MAB 5.0建模规范-Stateflow规范 第1部分（详细）
Stateflow图
Stateflow图规范详细解读见 MATLAB MAB 5.0建模规范-Stateflow规范 第2部分（详细）
条件转移 / 动作
条件转移 / 动作规范详细解读见 MATLAB MAB 5.0建模规范-Stateflow规范 第3部分（详细）
标签描述
标签描述规范详细解读见 MATLAB MAB 5.0建模规范-Stateflow规范 第4部分（详细）
声明
此文章基于Mathworks官方MAB 5.0规范进行解读，部分图形会有引用，而非另起炉灶撰写。
