摘要
今日系统学习了CFD仿真全流程，包括前处理几何与网格划分、求解器设置与收敛控制、后处理分析与报告生成，并重点掌握了等熵流动公式在边界条件设定中的核心应用。
Abstract
Today's study systematically covered the entire CFD simulation workflow, including pre-processing geometry and mesh generation, solver setup and convergence control, post-processing analysis and report generation, with a focused mastery of the core application of isentropic flow formulas in boundary condition setup.
仿真流体Fluent：

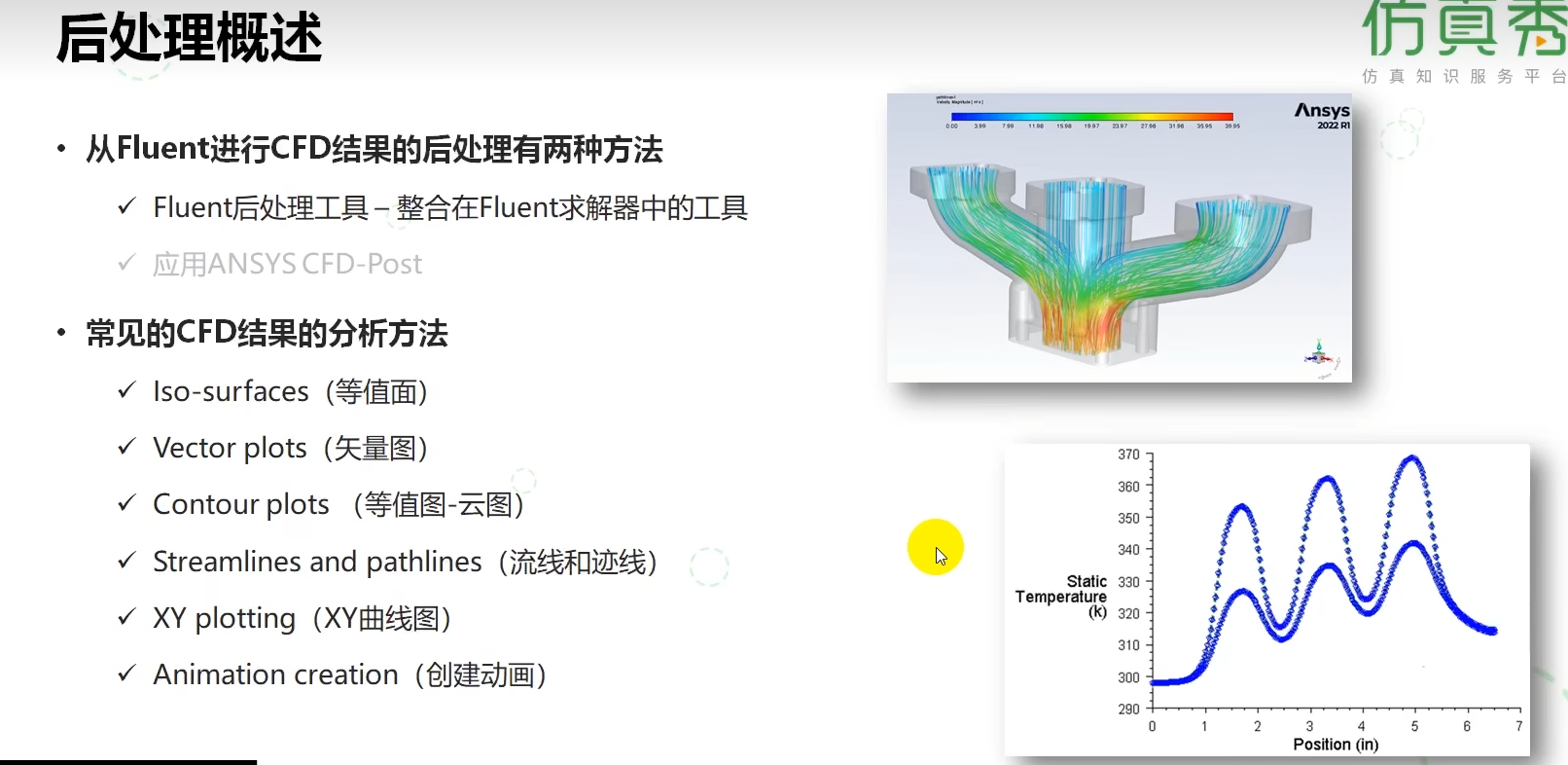

介绍了CFD仿真完成后进行结果分析（后处理）的核心概念与方法。主要内容分为两部分：一是后处理的两种主要工具，即集成在Fluent求解器内的后处理模块和独立的专业软件ANSYS CFD-Post；二是列举了六种最常见的结果分析与可视化方法，包括等值面、矢量图、云图、流线/迹线、XY曲线图以及动画生成。右侧配图展示了云图与XY曲线图的实际效果示例。整体而言，该图概括了从求解器中提取、可视化和解读流场数据的基本途径与常用技术。

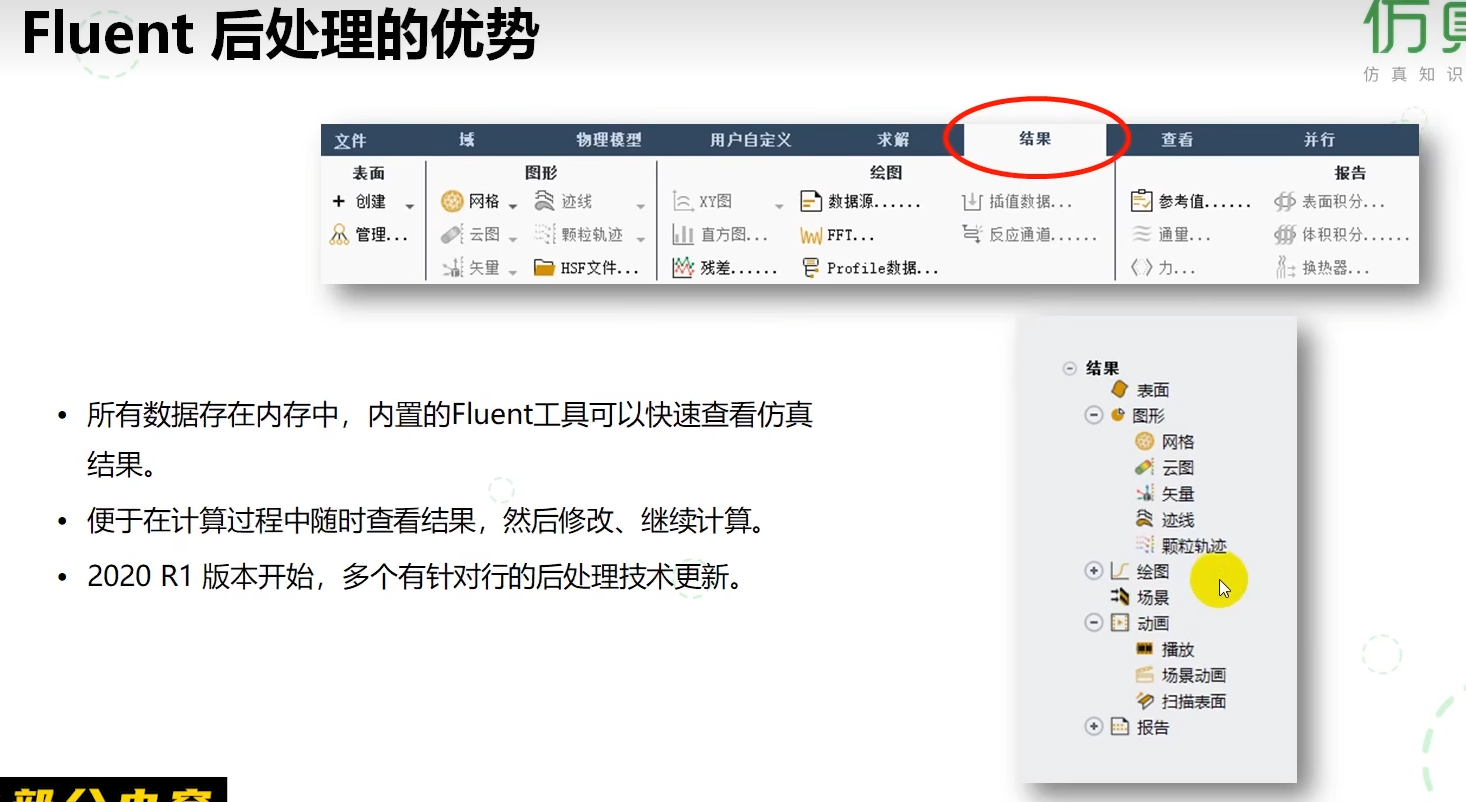

展示了Fluent软件在计算结果后处理方面的核心能力和设计理念。其最大优势在于数据的高效交互性与深度集成性：计算结果常驻内存，支持秒级加载与实时可视化，允许用户在计算过程中同步监控流场并动态调整显示参数。后处理功能以"结果"选项卡中的"绘图"模块为核心操作面板，通过"结果树"的层级结构进行管理，用户可直观定义显示对象、物理量及渲染样式，生成从云图、矢量、流线到定量曲线、动画等多种结果。该环境与求解器深度集成，后处理设置可保存于案例文件中，确保了从计算到分析的一体化工作流，极大优化了从获取数据到形成见解的效率和报告的重现性。

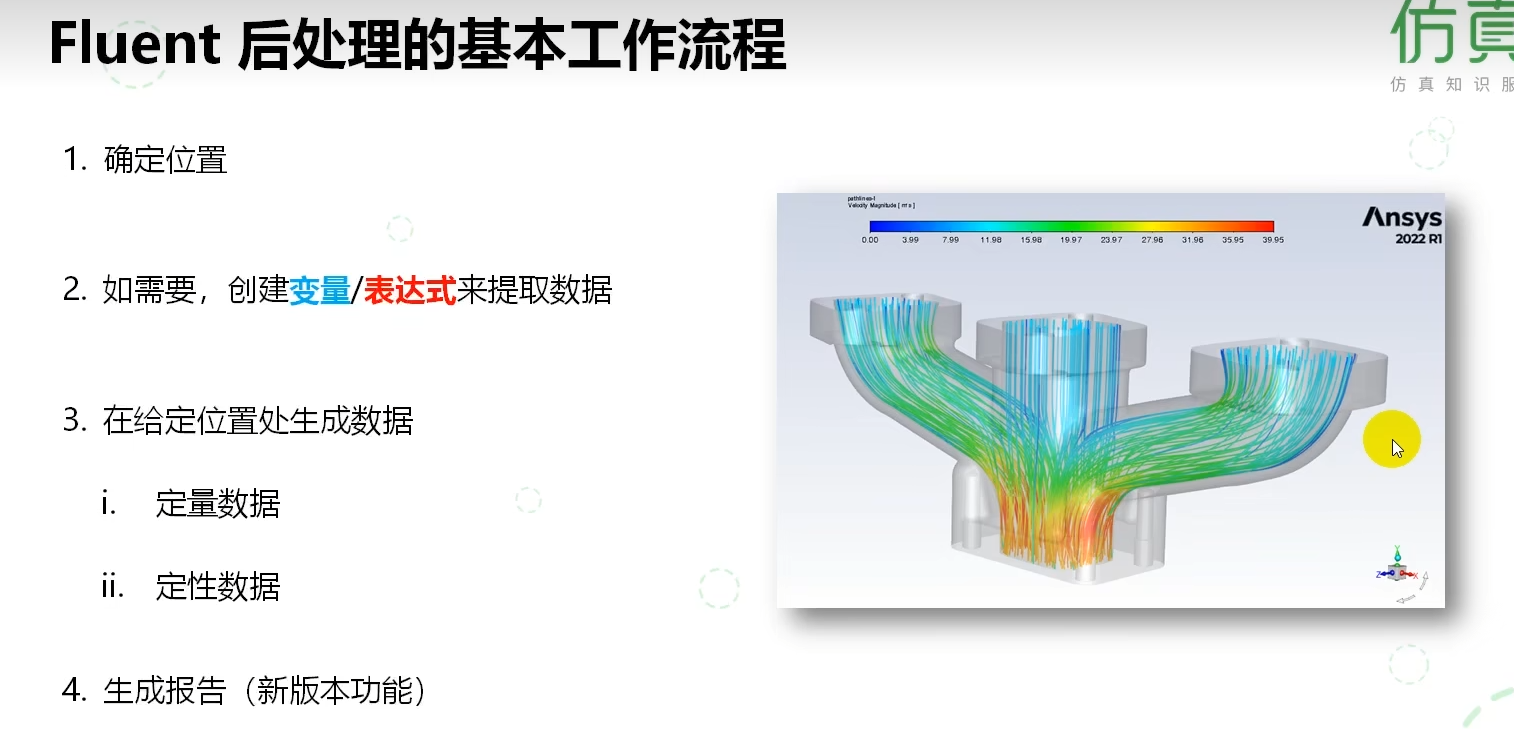

展示了Fluent软件进行计算结果后处理的标准化工作流程，这是一个从数据定位到最终报告生成的完整逻辑链条。
整个流程始于确定分析位置，即用户需要首先明确要在哪个几何区域（如特定表面、截面或空间点）查看结果。接着，用户可以根据需要创建变量或表达式，用于计算派生量（如总压、涡量等）。在此基础上，流程分为两个并行的路径：一是生成定量数据（如力、力矩、流量等具体数值），用于制作报告和量化分析；二是生成定性数据（如速度矢量图、压力云图、粒子轨迹动画等），用于流场结构的可视化观察。最后，所有数据和图表可以被整合，自动生成一份结构化的分析报告。

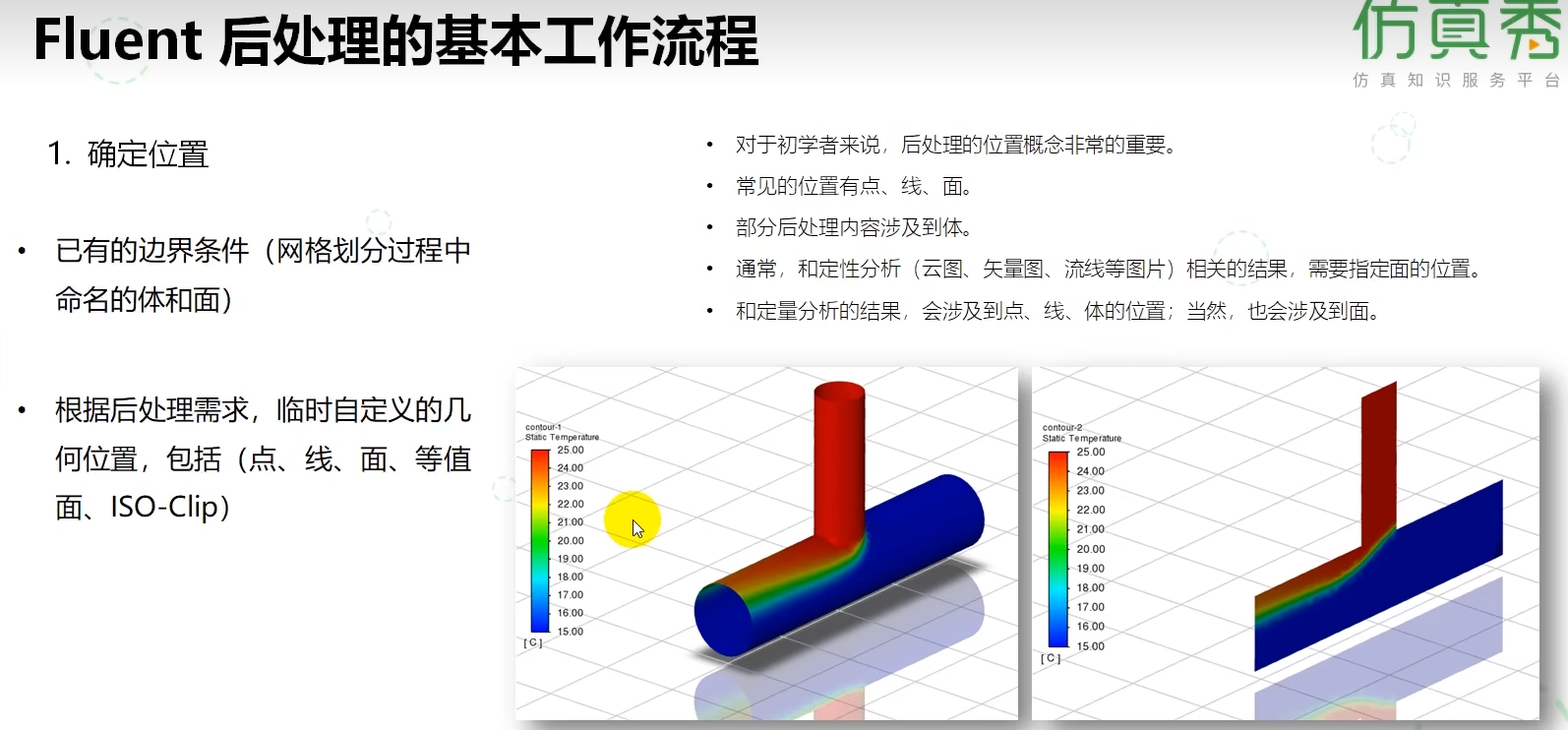

核心讲解了Fluent后处理中"确定位置" 这一基础且关键的步骤。
它首先说明，所有后处理操作都必须基于一个明确的几何位置。这些位置主要来源于两类：一是已有的边界条件（如前处理时已命名的进口、壁面等），二是为满足特定分析需求而临时创建的位置（如截面、等值面、特定点或线）。
图中特别强调，理解"位置"的概念对初学者至关重要。不同的分析目的需要选择不同的位置：
定性分析（如生成云图、矢量图）：主要基于面来展示结果。
定量分析（如提取具体数值、计算流量）：则可能用到点、线、体或面。

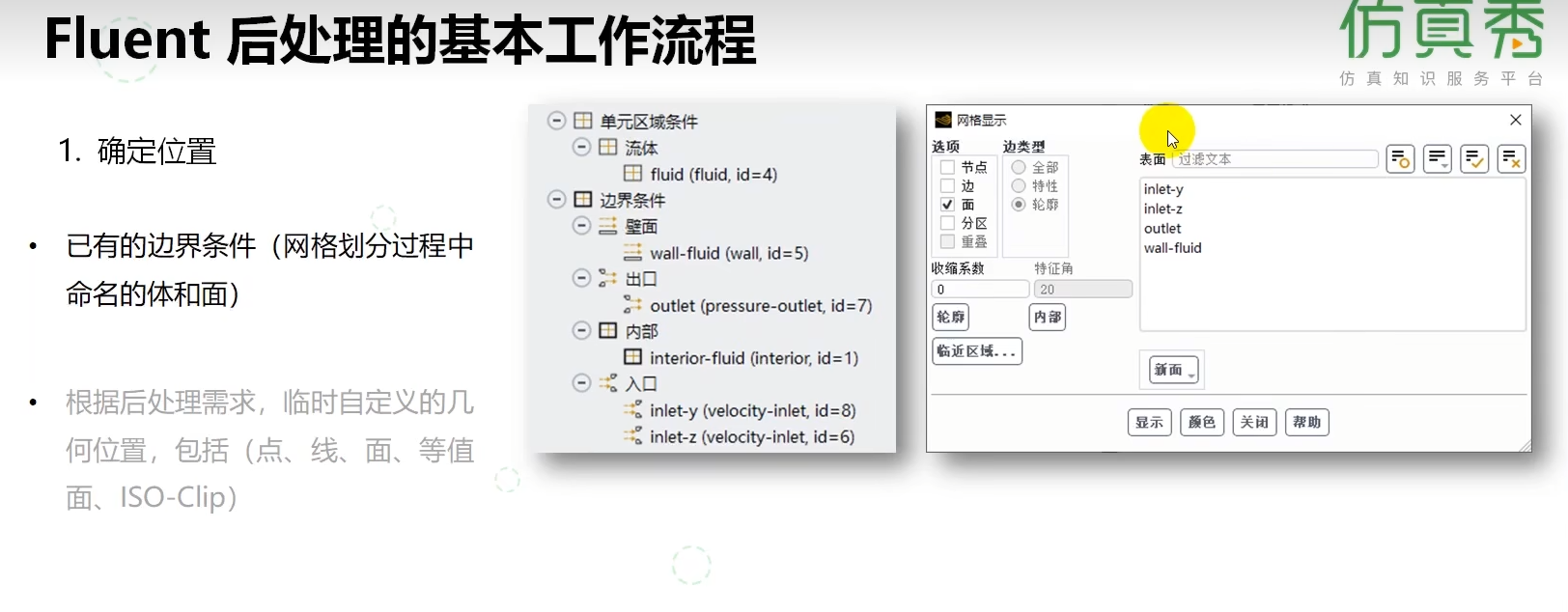

图中通过软件界面截图和文字说明，清晰地展示了两种主要的定位方式：
利用已有的预定义位置：在进行网格划分或边界条件设置时，用户已经对不同区域进行了命名和分类。在左侧的"单元区域条件"和"边界条件"面板中，可以清晰地看到已定义的流体域和各类边界（如"入口"、"出口"、"壁面"）。这些预定义的名称是后处理时最直接、最可靠的分析位置来源。
根据需求自定义新位置：如果预定义的位置不能满足特定分析需求（例如需要在流场内部创建一个截面），用户可以使用界面底部的"网格显示"面板。在这里，可以新建点、线、面（包括截面、等值面等） 等几何位置。操作通常包括在现有网格上选择目标区域，然后点击"新面"等按钮来生成。
总结来说，强调了后处理工作始于"在何处看数据"。它展示了Fluent软件如何通过清晰的层级目录（列出已有位置）和灵活的自定义工具，使用户能够精准地锁定分析目标，无论是已有的进口壁面，还是流场内部一个临时定义的截面。
