【从零开始学 OpenGL：现代图形渲染实战】第03篇-深入着色器与GLSL

第3篇：深入着色器与 GLSL

前置知识

• 第1篇：开发环境搭建与第一个窗口
• 第2篇：渲染管线与第一个三角形
• 了解 VAO/VBO 的基本用法、能跑通第2篇的三角形

本篇目标

掌握 GLSL 着色语言的核心语法，理解 CPU 与 GPU 之间的数据传递机制（in/out/uniform），并封装一个可复用的 Shader 工具类。

完成本篇后，你将拥有一个随时间动态变色的三角形，以及一个后续章节都会复用的 Shader 类。

---

一、着色器到底是什么

在第2篇中，我们已经写过顶点着色器和片段着色器的硬编码字符串。本篇将正式学习它们背后的语言 ------ GLSL（OpenGL Shading Language）。

着色器是运行在 GPU 上的小程序，每个顶点/片段都会并行执行一份。它们有自己的语法、类型系统和内置函数，但核心语法与 C 语言非常相似。

关键要点：

• 顶点着色器 ：每个顶点执行一次，负责坐标变换，输出 gl_Position
• 片段着色器 ：每个像素片段执行一次，负责计算最终颜色，输出 FragColor
• 顶点着色器的 out 变量会经过光栅化插值 后传递给片段着色器的 in 变量

---

二、GLSL 语言基础

2.1 版本声明

每个着色器文件必须以版本声明开头：

#version 330 core

330 对应 OpenGL 3.3，core 表示核心模式（不使用已废弃的功能）。

2.2 类型系统

GLSL 拥有丰富的向量和矩阵类型，这是它与 C 语言最大的区别：

标量类型：

类型	说明	示例
bool	布尔值	bool flag = true;
int	32位整数	int count = 10;
float	32位浮点数	float speed = 1.5;
uint	无符号整数	uint id = 3u;

向量类型：

类型	分量数	常见用途
vec2	2 (x,y)	纹理坐标
vec3	3 (x,y,z / r,g,b)	位置、颜色、法线
vec4	4 (x,y,z,w / r,g,b,a)	齐次坐标、带透明度的颜色
ivec2/3/4	2/3/4	整数向量

矩阵类型：

类型	维度	常见用途
mat2	2×2	2D旋转
mat3	3×3	法线变换
mat4	4×4	MVP矩阵（模型/视图/投影变换）

采样器类型：

类型	说明
sampler2D	2D纹理采样器（第4篇详解）
samplerCube	立方体贴图采样器

2.3 Swizzling（分量重排）

GLSL 的向量支持灵活的分量访问，这是一个非常强大的语法糖：

vec4 color = vec4(1.0, 0.5, 0.3, 1.0);

vec3 rgb = color.rgb;      // (1.0, 0.5, 0.3)
vec2 rg  = color.rg;       // (1.0, 0.5)
vec3 bgr = color.bgr;      // (0.3, 0.5, 1.0) 可以换序！
vec4 rrra = color.rrra;    // (1.0, 1.0, 1.0, 1.0) 可以重复！

// 等价的访问方式
color.x == color.r == color.s  // 第1个分量
color.y == color.g == color.t  // 第2个分量
color.z == color.b == color.p  // 第3个分量
color.w == color.a == color.q  // 第4个分量

三组访问方式（xyzw / rgba / stpq）不能混用，例如 color.xg 是非法的。

2.4 常用内置函数

函数	签名	说明
mix	mix(a, b, t)	线性插值：a*(1-t) + b*t
clamp	clamp(x, min, max)	将 x 限制在 [min, max]
step	step(edge, x)	x < edge 返回 0.0，否则 1.0
smoothstep	smoothstep(a, b, x)	平滑版 step，Hermite 插值
normalize	normalize(v)	返回单位向量
dot	dot(a, b)	点积（光照计算核心）
cross	cross(a, b)	叉积（仅 vec3）
length	length(v)	向量长度
reflect	reflect(I, N)	反射向量
sin / cos	sin(x)	三角函数
pow	pow(x, y)	幂运算
abs	abs(x)	绝对值
min / max	min(a, b)	取较小/较大值
texture	texture(sampler, uv)	纹理采样（第4篇）

实用示例：

// 脉冲效果：0→1→0 平滑循环
float pulse = (sin(uTime * 2.0) + 1.0) * 0.5;

// 两种颜色之间平滑过渡
vec3 finalColor = mix(colorA, colorB, pulse);

// 限制亮度范围
finalColor = clamp(finalColor, 0.0, 1.0);

---

三、数据传递三件套

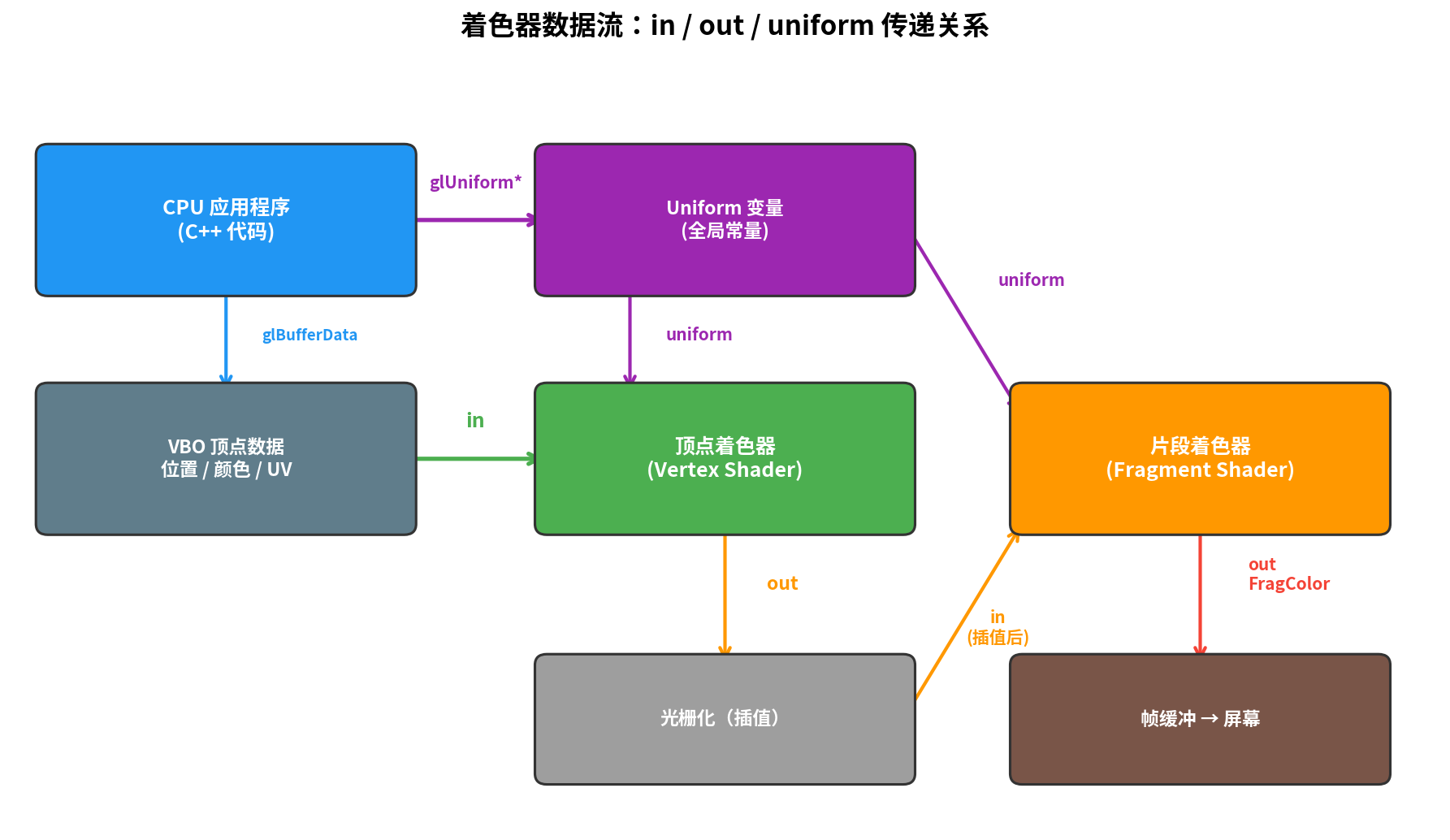

着色器程序需要接收外部数据才能工作。GLSL 提供了三种数据传递机制：

3.1 in / out ------ 着色器间传递

// ---- 顶点着色器 ----
#version 330 core
layout (location = 0) in vec3 aPos;    // 从 VBO 读入
layout (location = 1) in vec3 aColor;  // 从 VBO 读入

out vec3 vertexColor;                  // 输出给片段着色器

void main() {
    gl_Position = vec4(aPos, 1.0);
    vertexColor = aColor;              // 传递颜色
}

// ---- 片段着色器 ----
#version 330 core
in vec3 vertexColor;    // 接收（名称必须与顶点着色器的 out 一致）
out vec4 FragColor;     // 最终输出颜色

void main() {
    FragColor = vec4(vertexColor, 1.0);
}

重要规则：

• 顶点着色器的 out 和片段着色器的 in 必须同名同类型
• 光栅化阶段会自动对 out 变量做透视校正插值 ------ 三角形顶点的不同颜色会在内部平滑过渡，这就是彩色三角形的原理

3.2 layout(location = x) ------ 属性位置绑定

layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aColor;

location 是顶点属性的槽位编号 ，它将着色器中的变量与 C++ 代码中 glVertexAttribPointer 的第一个参数对应起来：

// C++ 端：location = 0 → 位置
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

// C++ 端：location = 1 → 颜色
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float),
                      (void*)(3 * sizeof(float)));
glEnableVertexAttribArray(1);

3.3 uniform ------ CPU 到 GPU 的通道

uniform 是从 C++ 程序向着色器传递数据的方式。与顶点属性不同，uniform 对所有顶点/片段都是相同的值（全局常量）。

// 片段着色器中声明
uniform float uTime;
uniform vec3  uTintColor;

// C++ 端设置值
shader.use();  // 必须先激活着色器！
shader.setFloat("uTime", glfwGetTime());
shader.setVec3("uTintColor", 1.0f, 0.5f, 0.3f);

底层 API 调用流程：

// 1. 查询 uniform 位置
GLint loc = glGetUniformLocation(shaderProgram, "uTime");

// 2. 设置值（必须在 glUseProgram 之后）
glUniform1f(loc, timeValue);

// 不同类型使用不同的函数
glUniform1i(loc, intValue);           // int / bool / sampler
glUniform1f(loc, floatValue);         // float
glUniform3f(loc, x, y, z);           // vec3
glUniform4f(loc, x, y, z, w);        // vec4
glUniformMatrix4fv(loc, 1, GL_FALSE, matPtr);  // mat4

⚠️ 如果 glGetUniformLocation 返回 -1，说明该 uniform 不存在或被编译器优化掉了（声明了但从未在着色器中使用）。

---

四、着色器的编译与链接

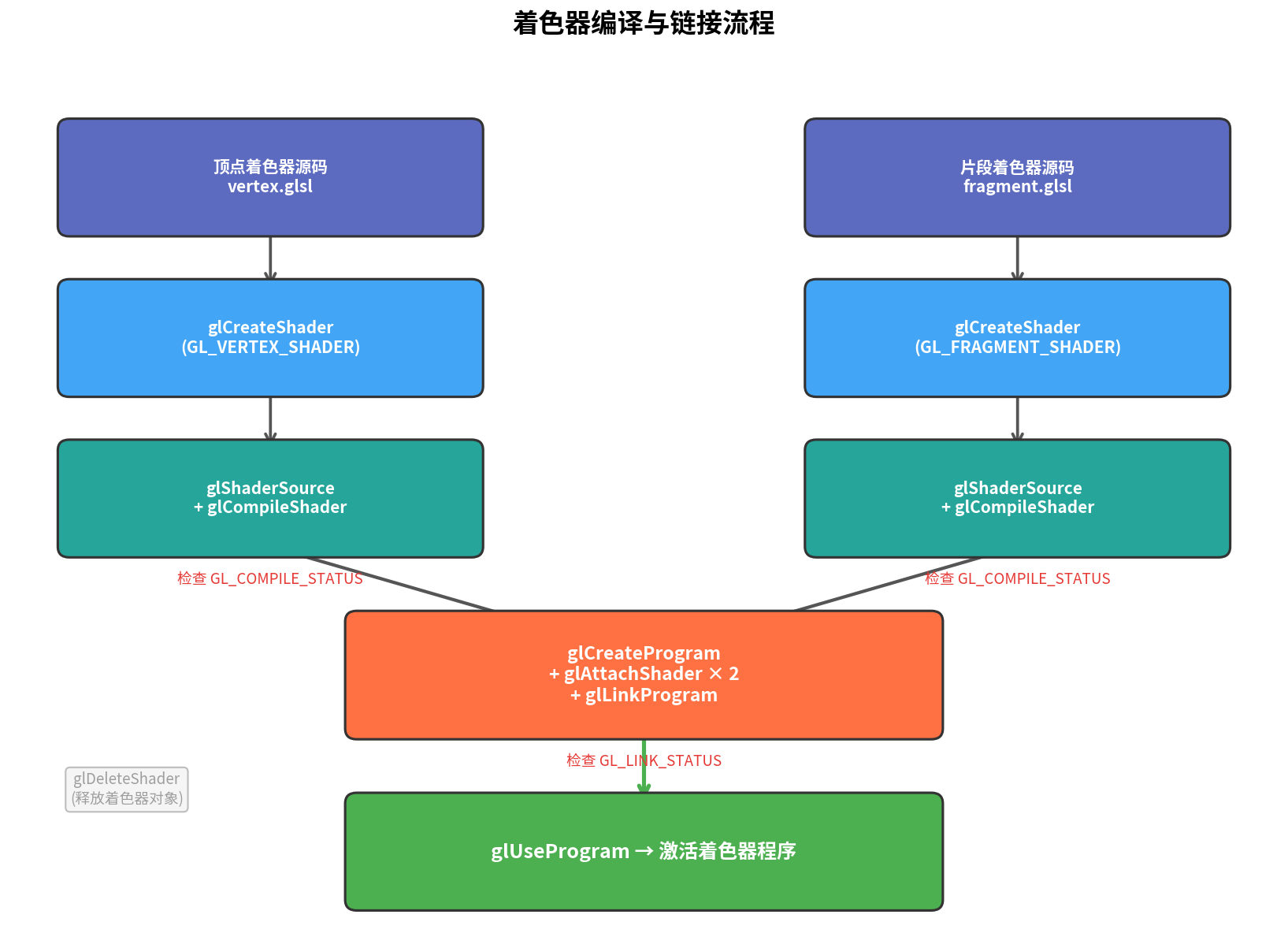

着色器从源代码到可执行程序需要经历编译和链接两个阶段，类似 C/C++ 的构建流程：

完整流程：

1. glCreateShader(type)          → 创建着色器对象
2. glShaderSource(shader, src)   → 附加源码
3. glCompileShader(shader)       → 编译
4. glGetShaderiv(COMPILE_STATUS) → 检查编译结果
5. glCreateProgram()             → 创建程序对象
6. glAttachShader(program, vs)   → 附加顶点着色器
7. glAttachShader(program, fs)   → 附加片段着色器
8. glLinkProgram(program)        → 链接
9. glGetProgramiv(LINK_STATUS)   → 检查链接结果
10. glDeleteShader(vs / fs)      → 删除着色器对象（已链接到程序中）
11. glUseProgram(program)        → 激活程序

---

五、工程实践：封装 Shader 类

每次手写编译/链接代码既冗长又容易出错。我们将其封装为一个 Shader 类，后续所有章节都直接复用。

5.1 设计目标

• 从文件加载着色器源码（告别硬编码字符串）
• 自动编译 + 链接 + 错误检查
• 提供友好的 setXxx() 接口设置 uniform
• 头文件 only（header-only），无需额外 .cpp

5.2 完整头文件 shader.h

#ifndef SHADER_H
#define SHADER_H

#include <glad/glad.h>
#include <glm/glm.hpp>
#include <string>
#include <fstream>
#include <sstream>
#include <iostream>

class Shader {
public:
    unsigned int ID;

    Shader(const char* vertexPath, const char* fragmentPath) {
        std::string vertexCode   = readFile(vertexPath);
        std::string fragmentCode = readFile(fragmentPath);

        unsigned int vertex   = compileShader(GL_VERTEX_SHADER,
                                              vertexCode.c_str(), vertexPath);
        unsigned int fragment = compileShader(GL_FRAGMENT_SHADER,
                                              fragmentCode.c_str(), fragmentPath);

        ID = glCreateProgram();
        glAttachShader(ID, vertex);
        glAttachShader(ID, fragment);
        glLinkProgram(ID);
        checkLinkErrors(ID);

        glDeleteShader(vertex);
        glDeleteShader(fragment);
    }

    ~Shader() { glDeleteProgram(ID); }

    void use() const { glUseProgram(ID); }

    // --- uniform 设置函数 ---
    void setBool(const std::string& name, bool value) const {
        glUniform1i(getLocation(name), static_cast<int>(value));
    }
    void setInt(const std::string& name, int value) const {
        glUniform1i(getLocation(name), value);
    }
    void setFloat(const std::string& name, float value) const {
        glUniform1f(getLocation(name), value);
    }
    void setVec2(const std::string& name, float x, float y) const {
        glUniform2f(getLocation(name), x, y);
    }
    void setVec2(const std::string& name, const glm::vec2& v) const {
        glUniform2f(getLocation(name), v.x, v.y);
    }
    void setVec3(const std::string& name, float x, float y, float z) const {
        glUniform3f(getLocation(name), x, y, z);
    }
    void setVec3(const std::string& name, const glm::vec3& v) const {
        glUniform3f(getLocation(name), v.x, v.y, v.z);
    }
    void setVec4(const std::string& name, float x, float y, float z, float w) const {
        glUniform4f(getLocation(name), x, y, z, w);
    }
    void setVec4(const std::string& name, const glm::vec4& v) const {
        glUniform4f(getLocation(name), v.x, v.y, v.z, v.w);
    }
    void setMat4(const std::string& name, const float* value) const {
        glUniformMatrix4fv(getLocation(name), 1, GL_FALSE, value);
    }
    void setMat4(const std::string& name, const glm::mat4& mat) const {
        glUniformMatrix4fv(getLocation(name), 1, GL_FALSE, &mat[0][0]);
    }

private:
    GLint getLocation(const std::string& name) const {
        GLint loc = glGetUniformLocation(ID, name.c_str());
        if (loc == -1)
            std::cerr << "[Shader] Warning: uniform '" << name
                      << "' not found (may be optimized out)." << std::endl;
        return loc;
    }

    static std::string readFile(const char* path) {
        std::ifstream file(path);
        if (!file.is_open()) {
            std::cerr << "[Shader] ERROR: cannot open file: " << path << std::endl;
            return "";
        }
        std::stringstream ss;
        ss << file.rdbuf();
        return ss.str();
    }

    static unsigned int compileShader(GLenum type, const char* source,
                                       const char* path) {
        unsigned int shader = glCreateShader(type);
        glShaderSource(shader, 1, &source, nullptr);
        glCompileShader(shader);

        int success;
        glGetShaderiv(shader, GL_COMPILE_STATUS, &success);
        if (!success) {
            char infoLog[1024];
            glGetShaderInfoLog(shader, sizeof(infoLog), nullptr, infoLog);
            const char* typeName = (type == GL_VERTEX_SHADER) ? "VERTEX" : "FRAGMENT";
            std::cerr << "[Shader] " << typeName << " compilation failed ("
                      << path << "):\n" << infoLog << std::endl;
        }
        return shader;
    }

    static void checkLinkErrors(unsigned int program) {
        int success;
        glGetProgramiv(program, GL_LINK_STATUS, &success);
        if (!success) {
            char infoLog[1024];
            glGetProgramInfoLog(program, sizeof(infoLog), nullptr, infoLog);
            std::cerr << "[Shader] PROGRAM linking failed:\n"
                      << infoLog << std::endl;
        }
    }
};

#endif

5.3 使用方式

// 创建（自动编译+链接）
Shader shader("vertex.glsl", "fragment.glsl");

// 渲染循环中使用
shader.use();
shader.setFloat("uTime", glfwGetTime());
shader.setVec3("uTintColor", 1.0f, 0.5f, 0.3f);

// 也可以直接传入 GLM 类型（第5篇起常用）
shader.setVec3("uColor", glm::vec3(1.0f, 0.5f, 0.3f));
shader.setMat4("model", modelMatrix);  // glm::mat4

是不是比第2篇中手写的一大段编译代码清爽多了？

---

六、核心 API 速查

着色器编译链接

函数	作用
glCreateShader(type)	创建着色器对象（GL_VERTEX_SHADER / GL_FRAGMENT_SHADER）
glShaderSource(shader, count, &src, len)	附加 GLSL 源码
glCompileShader(shader)	编译着色器
glGetShaderiv(shader, GL_COMPILE_STATUS, &ok)	查询编译结果
glGetShaderInfoLog(shader, len, &outLen, log)	获取编译错误日志
glCreateProgram()	创建着色器程序对象
glAttachShader(program, shader)	将编译好的着色器附加到程序
glLinkProgram(program)	链接着色器程序
glGetProgramiv(program, GL_LINK_STATUS, &ok)	查询链接结果
glGetProgramInfoLog(program, len, &outLen, log)	获取链接错误日志
glUseProgram(program)	激活/使用着色器程序
glDeleteShader(shader)	删除着色器对象
glDeleteProgram(program)	删除着色器程序

Uniform 操作

函数	作用
glGetUniformLocation(program, name)	查询 uniform 变量的位置（返回 -1 表示未找到）
glUniform1i(loc, v)	设置 int / bool / sampler
glUniform1f(loc, v)	设置 float
glUniform2f(loc, x, y)	设置 vec2
glUniform3f(loc, x, y, z)	设置 vec3
glUniform4f(loc, x, y, z, w)	设置 vec4
glUniformMatrix4fv(loc, count, transpose, ptr)	设置 mat4

---

七、完整代码实战

7.1 项目结构

03-深入着色器与GLSL/
├── article.md
├── https://gitee.com/yuhong1234/opengl-tutorial-images/raw/main/ch03/
│   └── generate_images.py
└── src/
    ├── CMakeLists.txt
    ├── main.cpp
    ├── shader.h
    ├── vertex.glsl
    └── fragment.glsl

7.2 顶点着色器 vertex.glsl

#version 330 core

layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aColor;

out vec3 vertexColor;

void main() {
    gl_Position = vec4(aPos, 1.0);
    vertexColor = aColor;
}

• layout(location = 0) 绑定到 C++ 中 glVertexAttribPointer 的第一个参数
• aPos 接收每个顶点的位置，aColor 接收颜色
• vertexColor 传递给片段着色器，光栅化阶段会自动插值

7.3 片段着色器 fragment.glsl

#version 330 core

in vec3 vertexColor;
out vec4 FragColor;

uniform float uTime;
uniform vec3  uTintColor;

void main() {
    float pulse = (sin(uTime * 2.0) + 1.0) * 0.5;
    vec3 finalColor = mix(vertexColor, uTintColor, pulse);
    FragColor = vec4(finalColor, 1.0);
}

• vertexColor：从顶点着色器接收的插值颜色
• uTime：CPU 每帧传入的时间值
• uTintColor：CPU 传入的动态色调
• mix + sin：产生脉动效果，三角形颜色在顶点原色和色调之间平滑切换

7.4 主程序 main.cpp

#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <iostream>
#include <cmath>
#include "shader.h"

void framebuffer_size_callback(GLFWwindow* window, int width, int height) {
    glViewport(0, 0, width, height);
}

void processInput(GLFWwindow* window) {
    if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
        glfwSetWindowShouldClose(window, true);
}

int main() {
    // ---------- 初始化 GLFW ----------
    if (!glfwInit()) {
        std::cerr << "Failed to initialize GLFW" << std::endl;
        return -1;
    }

    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
#ifdef __APPLE__
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);
#endif

    GLFWwindow* window = glfwCreateWindow(800, 600,
        "OpenGL Tutorial 03 - Shaders & GLSL", nullptr, nullptr);
    if (!window) {
        std::cerr << "Failed to create GLFW window" << std::endl;
        glfwTerminate();
        return -1;
    }
    glfwMakeContextCurrent(window);
    glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

    if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress)) {
        std::cerr << "Failed to initialize GLAD" << std::endl;
        return -1;
    }

    std::cout << "OpenGL Version: " << glGetString(GL_VERSION) << std::endl;

    // ---------- 创建 Shader ----------
    Shader shader("vertex.glsl", "fragment.glsl");

    // ---------- 顶点数据：位置 + 颜色 ----------
    float vertices[] = {
        // 位置              // 颜色
        -0.5f, -0.5f, 0.0f,  1.0f, 0.0f, 0.0f,  // 左下 - 红
         0.5f, -0.5f, 0.0f,  0.0f, 1.0f, 0.0f,  // 右下 - 绿
         0.0f,  0.5f, 0.0f,  0.0f, 0.0f, 1.0f   // 顶部 - 蓝
    };

    unsigned int VAO, VBO;
    glGenVertexArrays(1, &VAO);
    glGenBuffers(1, &VBO);

    glBindVertexArray(VAO);

    glBindBuffer(GL_ARRAY_BUFFER, VBO);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

    // 位置属性 layout(location = 0)
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE,
                          6 * sizeof(float), (void*)0);
    glEnableVertexAttribArray(0);

    // 颜色属性 layout(location = 1)
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE,
                          6 * sizeof(float), (void*)(3 * sizeof(float)));
    glEnableVertexAttribArray(1);

    glBindVertexArray(0);

    // ---------- 渲染循环 ----------
    while (!glfwWindowShouldClose(window)) {
        processInput(window);

        glClearColor(0.15f, 0.15f, 0.18f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT);

        shader.use();

        float time = static_cast<float>(glfwGetTime());
        shader.setFloat("uTime", time);

        float r = (std::sin(time * 0.5f) + 1.0f) * 0.5f;
        float g = (std::sin(time * 0.3f + 2.0f) + 1.0f) * 0.5f;
        float b = (std::sin(time * 0.7f + 4.0f) + 1.0f) * 0.5f;
        shader.setVec3("uTintColor", r, g, b);

        glBindVertexArray(VAO);
        glDrawArrays(GL_TRIANGLES, 0, 3);

        glfwSwapBuffers(window);
        glfwPollEvents();
    }

    // ---------- 清理 ----------
    glDeleteVertexArrays(1, &VAO);
    glDeleteBuffers(1, &VBO);
    glfwTerminate();
    return 0;
}

7.5 CMakeLists.txt

cmake_minimum_required(VERSION 3.16)
project(03_Shaders)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

find_package(glfw3 3.3 REQUIRED)
find_package(OpenGL REQUIRED)

set(GLAD_DIR "${CMAKE_SOURCE_DIR}/../common/third_party/glad"
    CACHE PATH "Path to GLAD directory")

add_library(glad STATIC ${GLAD_DIR}/src/glad.c)
target_include_directories(glad PUBLIC ${GLAD_DIR}/include)

add_executable(${PROJECT_NAME} main.cpp)
target_link_libraries(${PROJECT_NAME} PRIVATE glfw glad OpenGL::GL)

# 将着色器文件复制到构建输出目录
file(GLOB SHADER_FILES "${CMAKE_SOURCE_DIR}/*.glsl")
foreach(SHADER ${SHADER_FILES})
    get_filename_component(SHADER_NAME ${SHADER} NAME)
    configure_file(${SHADER} ${CMAKE_BINARY_DIR}/${SHADER_NAME} COPYONLY)
endforeach()

7.6 构建与运行

cd src
mkdir build && cd build
cmake ..
make
./03_Shaders

运行后你会看到一个三角形，三个顶点分别是红、绿、蓝，颜色在内部平滑插值，并且整体色调随时间脉动变化。按 ESC 退出。

---

八、常见问题

Q1: 着色器编译失败但没有报错信息

一定要调用 glGetShaderInfoLog 获取日志。我们封装的 Shader 类已经自动做了这件事，请检查终端输出。

Q2: uniform 设置无效，画面不变化

最常见原因：

1. 忘记调用 glUseProgram：设置 uniform 前必须先激活对应的着色器程序
2. 名字写错了：uniform 名称是字符串匹配，大小写敏感
3. 被优化掉了 ：如果 uniform 在着色器中声明但未被使用，编译器会将其移除，glGetUniformLocation 返回 -1

Q3: 三角形是纯色而不是渐变色

检查是否正确设置了两个顶点属性（位置 + 颜色）。确保 stride（步长）为 6 * sizeof(float)，颜色属性的 offset 为 3 * sizeof(float)。

Q4: 着色器文件找不到

着色器文件路径是相对于程序运行目录 的，而不是源码目录。CMakeLists.txt 中的 configure_file 会将 .glsl 文件复制到构建目录。如果直接从 IDE 运行，工作目录可能不同，需要设置运行配置。

Q5: 顶点着色器的 out 和片段着色器的 in 对不上

两者必须同名同类型 。例如顶点着色器输出 out vec3 vertexColor，片段着色器就必须有 in vec3 vertexColor，名称和类型都不能变。

---

九、练习

练习1：倒三角 + 自定义配色

修改顶点数据，将三角形上下翻转（顶点在下方，底边在上方），并将三个顶点颜色改为你喜欢的配色方案（例如 cyan/magenta/yellow）。

练习2：鼠标位置控制色调

使用 glfwGetCursorPos 获取鼠标位置，将其归一化到 [0,1] 后传入片段着色器作为 uTintColor 的 rg 分量。效果：鼠标移动时三角形颜色实时变化。

提示：

double xpos, ypos;
glfwGetCursorPos(window, &xpos, &ypos);
float r = static_cast<float>(xpos) / 800.0f;
float g = static_cast<float>(ypos) / 600.0f;

练习3：扩展 Shader 类

为 Shader 类添加以下功能：

1. 添加 setVec3(name, const float*) 重载，接受 float 数组指针
2. 添加 uniform location 缓存（用 std::unordered_map），避免每帧重复查询
3. 添加一个 reload() 方法，支持运行时重新加载着色器文件（热重载）

---

十、参考资料

• GLSL 规范 (OpenGL 3.3)
• OpenGL Reference Pages
• LearnOpenGL - Shaders
• The Book of Shaders --- 强烈推荐的 GLSL 可视化学习资源

---
