直流电机作为工业生产、设备制造领域的核心执行部件，其电压、电流、负载扭矩、转速等性能参数的精准测试，直接决定设备运行稳定性与使用寿命。传统直流电机测试多采用人工操作仪表、手动记录数据的方式，存在串口匹配繁琐、数据采集延迟、测试模式单一、自动化程度低等问题，且不同型号电机测试需重新搭建测试流程，通用性差，难以满足多工况、多规格电机的批量测试需求。
LabVIEW 作为虚拟仪器开发的核心平台，具备图形化编程、多设备通信兼容、数据实时处理与可视化的优势，结合生产者 / 消费者模式的程序架构，可有效解决传统测试的痛点，实现直流电机测试的自动化、通用化与智能化，适配不同规格直流电机的多模式性能跑合测试需求。
硬件平台搭建
测试系统硬件平台以 PC 机为载体，搭配可编程控制电源、扭矩转速一体化传感器、配套测试仪表、磁粉制动器及传动机构构成，各硬件协同实现电机动力供给、负载模拟、性能参数采集与信号传输，硬件选型兼顾精度、响应速度与通信兼容性，具体配置如下：
-
可编程控制电源：选用分辨率 0.1mV/0.1mA，输出电压 0~35V、电流 0~6A 的型号，支持串口与 LAN 双接口，通过串口接收 LabVIEW 上位机指令，为直流电机提供精准、可调的供电，响应速度快，满足电机不同工况下的电压调节需求。
-
扭矩转速传感器：采用量程 0±200N・m 的一体化传感器，24V 供电，可同时采集电机运行中的扭矩与转速信号，配套仪表通过 485 串口与上位机通信，实现信号的实时传输与解析。
-
磁粉制动器：作为负载模拟核心部件，通过接收上位机电流控制指令，调节内部磁场强弱，利用磁性粉末的作用力输出稳定、可控的制动力，为电机提供不同等级的负载，适配多模式跑合测试的负载要求。
-
测试仪表与 PC 机：PC 机搭载 LabVIEW 上位机系统，负责指令发送、数据处理与可视化；扭矩、转速仪表完成传感器信号的转换与初步处理，保障数据采集的精度。
硬件连接遵循 "上位机 - 控制部件 - 执行部件 - 检测部件" 的逻辑，所有检测与控制设备通过串口与 PC 机建立通信，为 LabVIEW 系统的多串口管理与数据交互奠定基础。
软件架构设计
系统软件基于 LabVIEW 图形化编程环境开发，采用生产者 / 消费者模式结合事件结构的程序框架，有效减少系统资源消耗，避免数据采集过程中的延迟与丢失，同时采用模块化编程思路，将整个测试流程拆分为独立功能模块，各模块协同工作，实现测试流程的自动化与标准化，软件核心架构优势体现在：生产者模块负责多串口数据的实时采集、硬件指令的发送，消费者模块负责数据解析、处理、可视化与存储，两者通过队列通信，实现数据的有序传输，兼顾采集效率与处理精度。
核心功能模块
参数设置模块
参数设置模块是测试系统的基础，通过 LabVIEW 的 "数据库连接" 函数，将测试参数与硬件配置信息存储至 Access 数据库，实现参数的持久化管理。模块支持参数的读取、修改与保存，当启动测试时，系统自动调用参数设置子界面，加载前期保存的电机测试参数（如运行时间、目标电压、负载扭矩等级等）并显示在可视化控件中；用户可根据测试需求修改参数，点击保存后，新参数自动更新至数据库，覆盖原有数据，保障后续测试的参数准确性。
模块设计加入逻辑判断控件，当用户修改参数未保存时，系统会弹出提示窗口，避免因参数未更新导致的测试误差，同时支持不同型号电机的参数模板存储，无需重复设置，提升测试效率。
串口自动识别
串口通信是 LabVIEW 上位机与硬件设备交互的核心，针对传统测试中人工匹配串口繁琐、易出错的问题，利用 LabVIEW 的 "串口查找资源函数" 与属性节点开发串口自动识别模块，实现多硬件串口的自动化匹配与存储。
模块运行时，首先初始化串口汇总变量与自检结果表格，通过 "串口查找资源函数" 扫描 PC 机已识别的所有串口，并存入汇总变量；随后系统向所有扫描到的串口发送协议指令，与连接的可编程电源、传感器仪表、磁粉制动器进行通信匹配，接收到正确指令反馈的串口判定为匹配成功，同时将匹配成功的串口从汇总变量中剔除，缩短后续识别时间；最后系统将匹配成功的串口号与对应硬件的映射关系自动写入 Access 数据库，后续测试可直接调用，无需重复自检，实现 "一次识别，多次使用"。该模块支持多串口同时匹配，兼容 RS232、485 等常见串口协议，适配不同硬件的通信需求。
数据实时测控
数据实时测控模块是系统的核心功能，依托 LabVIEW 的 Modbus 串口通信协议，实现上位机与下位机硬件的双向指令交互，完成电机性能参数的实时采集与工况的动态控制。

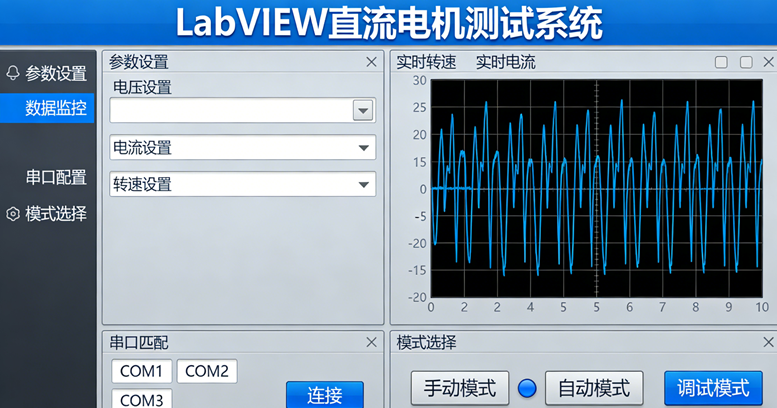

模块运行时，LabVIEW 上位机向可编程电源发送电压调节指令，向磁粉制动器发送负载电流指令，实现电机供电电压与负载扭矩的精准调控；同时通过串口实时读取扭矩转速传感器、电流电压检测仪表的反馈信号，对原始信号进行解析、滤波，提取有效测试数据（电压、电流、扭矩、转速）；利用 LabVIEW 的波形图控件，将采集到的多路数据以曲线形式动态显示，实现测试过程的可视化，工程师可实时监控电机运行状态，及时发现异常参数。
数据采集频率可根据测试需求调节，采集的原始数据与处理后的数据同步存储至数据库，支持数据的实时调取与回溯，为电机性能分析提供完整的数据支撑。
模式跑合测试
结合 LabVIEW 的定时控制与逻辑判断功能，开发模式跑合测试模块，支持直流电机 8 种组合模式的自动化跑合测试。用户在主界面选择测试模式后，设定单模式运行时间，系统自动读取数据库中的对应参数，按预设逻辑依次完成电压加载、负载调节、参数采集的流程；模块加入 "防误操作" 功能，测试过程中无法切换测试模式，需手动停止当前测试后，方可重新选择模式，避免因误操作导致的测试中断与设备损坏。
当单模式运行至设定时间，系统自动停止该模式下的电机运行与数据采集，若选择多模式连续测试，系统将按预设顺序自动切换至下一模式，直至所有模式测试完成，全程无需人工干预，实现批量、自动化的跑合测试。
系统功能特点
-
强通用性：支持不同规格直流电机的测试，通过修改参数与硬件串口自动匹配，无需重新搭建测试程序，适配多行业、多工况的直流电机性能测试需求，可完成 8 种模式的组合跑合测试，满足多样化测试要求。
-
高自动化：从串口自检、参数设置，到模式运行、数据采集，全程实现自动化操作，替代人工仪表操作与数据记录，大幅降低人工成本，提升测试效率。
-
数据精准性：依托 LabVIEW 的高精度数据采集与信号处理功能，搭配高分辨率的硬件设备，实现电机性能参数的实时、精准采集，数据滤波与解析功能有效减少信号干扰，保障测试数据的准确性。
-
可视化程度高：利用 LabVIEW 的图形化界面与波形显示控件，将多路测试数据以动态曲线形式呈现，测试过程直观可见，异常参数可实时发现，同时支持数据的历史回溯与图表导出。
-
稳定性与可扩展性：生产者 / 消费者模式的程序架构减少系统资源占用，避免数据丢失，保障系统长时间稳定运行；模块化的软件设计让系统可根据测试需求，灵活增加测试模块、拓展测试模式，适配后续新硬件、新测试需求的接入。
