Matlab多个图窗重叠问题解决,平铺函数TileFigs

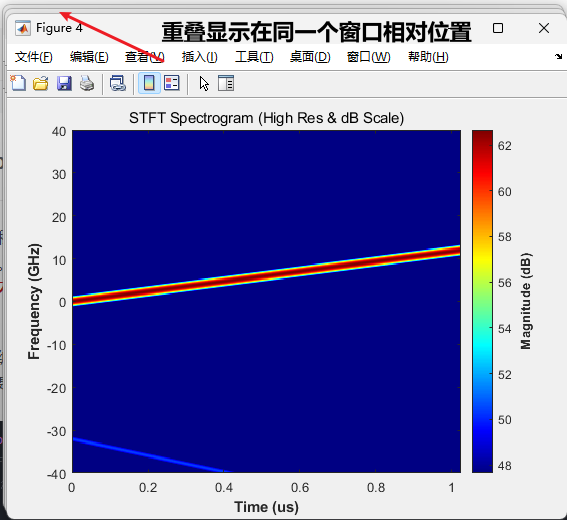

在仿真过程中,我需要绘制 10 多个独立的图形(figures),但默认情况下这些图形会重叠显示在同一位置。每次绘制完成后,我都需要手动逐个打开、拖动分开,不仅操作繁琐,在对比多图数据时也十分不便。

为此,我编写了一个可直接调用的函数,能够自动将所有显示的图形平铺排列,无需手动调整位置。以下是实现

Matlab 复制代码
function TileFigures()
% TileFigures - 将所有打开的 MATLAB 图形窗口平铺在屏幕上
% 自动计算行数和列数,并根据屏幕分辨率调整窗口大小

    % 1. 获取所有打开的图形句柄
    figs = findall(0, 'Type', 'figure');
    if isempty(figs)
        disp('没有发现打开的图形窗口。');
        return;
    end

    % 按照图形编号排序 (确保 Figure 1 在左上角)
    [~, idx] = sort([figs.Number]);
    figs = figs(idx);
    numFigs = length(figs);

    % 2. 获取屏幕尺寸 (像素单位)
    % ScreenSize 是 [left, bottom, width, height]
    screenSize = get(0, 'ScreenSize');
    sw = screenSize(3);
    sh = screenSize(4);

    % 预留任务栏和菜单栏的空间 (可以根据需要调整)
    margin_top = 80;    % 顶部留白
    margin_bottom = 50; % 底部留白 (任务栏)

    availW = sw;
    availH = sh - margin_top - margin_bottom;

    % 3. 计算行数和列数
    % 尽量让排列接近正方形
    cols = ceil(sqrt(numFigs));
    rows = ceil(numFigs / cols);

    % 4. 计算每个小窗口的宽度和高度
    figW = availW / cols;
    figH = availH / rows;

    % 5. 循环设置每个窗口的位置
    for i = 1:numFigs
        % 计算当前窗口所在的行列索引 (从0开始)
        r = floor((i-1) / cols);
        c = mod(i-1, cols);

        % 计算坐标 (MATLAB 坐标系左下角是 [0,0])
        % x = 当前列 * 宽度
        % y = 总高度 - (当前行+1) * 高度 (从上往下排)
        xPos = c * figW;
        yPos = sh - margin_top - (r + 1) * figH;

        % 设置位置 [left, bottom, width, height]
        set(figs(i), 'Units', 'pixels');
        set(figs(i), 'OuterPosition', [xPos + 1, yPos + 1, figW, figH]);

        % 把窗口提到最前面
        figure(figs(i));
    end
end

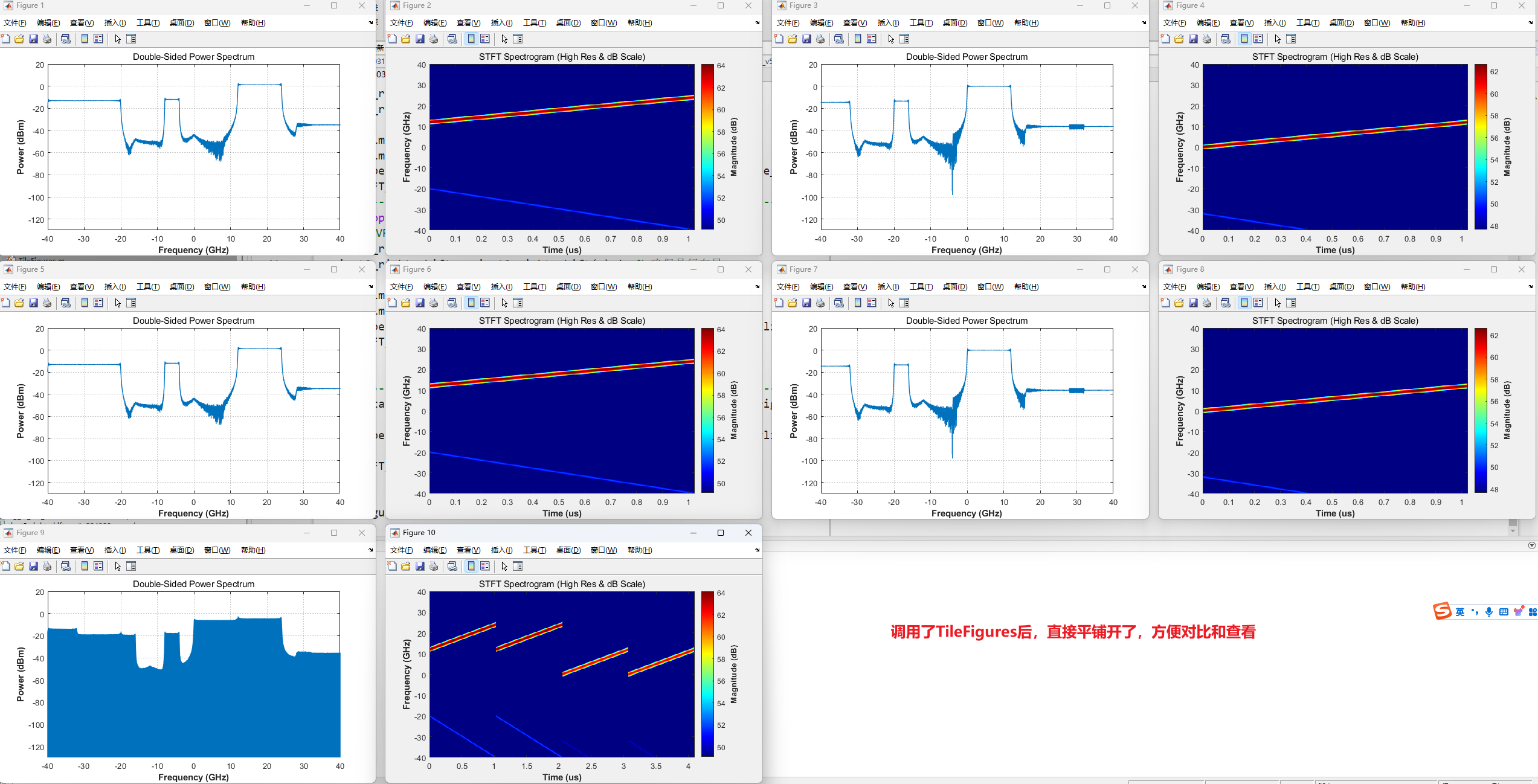

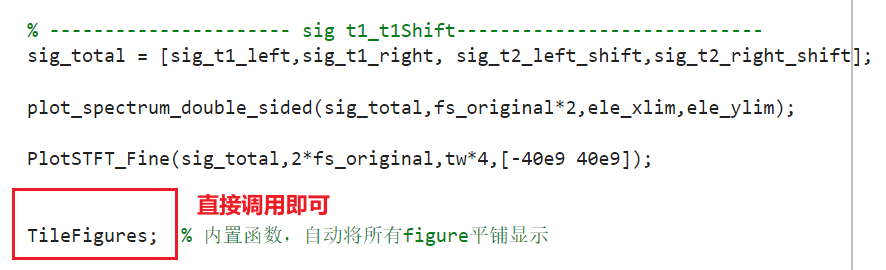

该功能的代码,以及对应的图形平铺效果展示。
