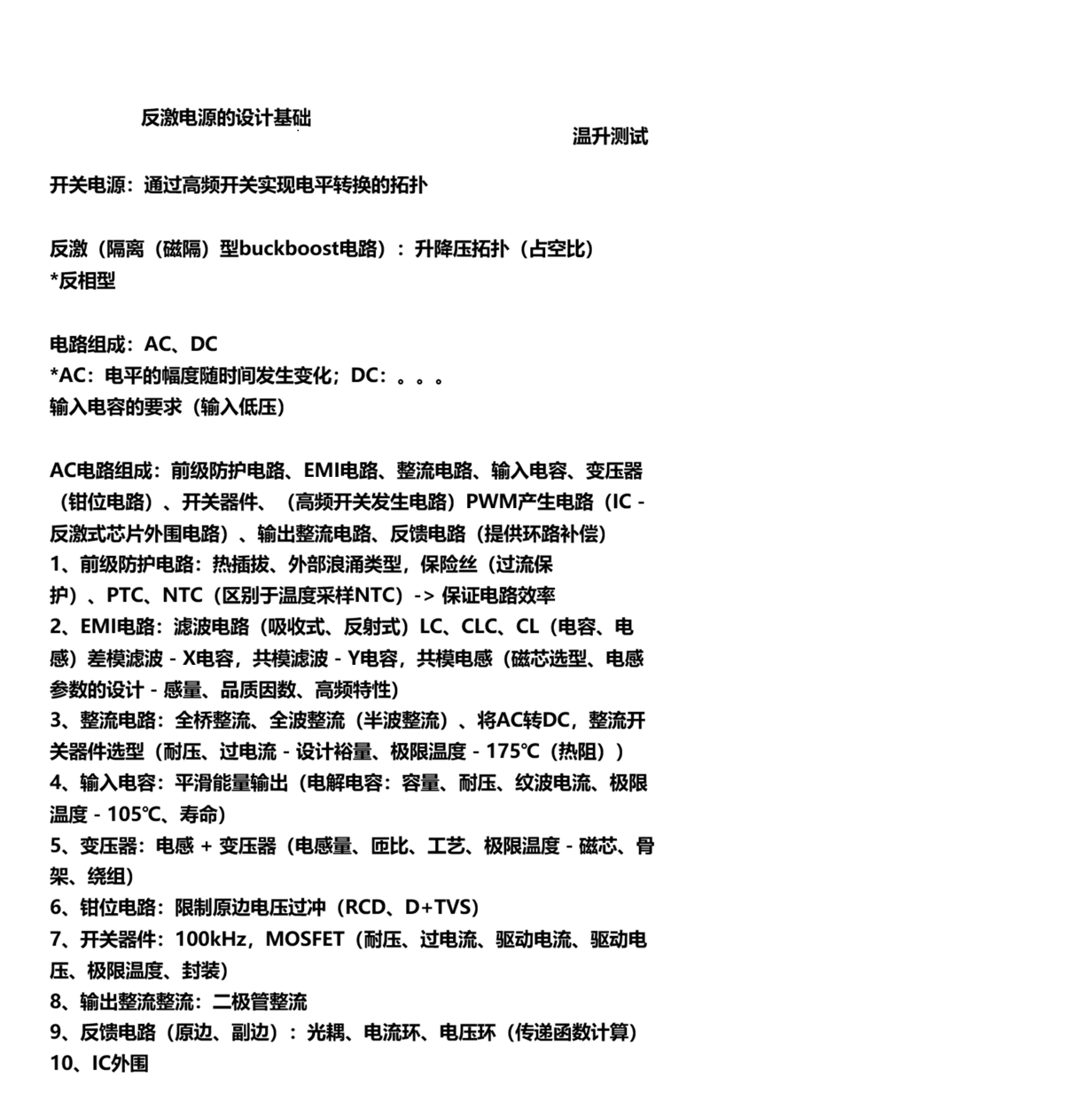

反激电路设计基础


具体可参考视频

AriZh对比了电容和电感选型的差异,​​电容选型相对直接,而电感设计更复杂,需要后期评估参数​​。他重点介绍了共模电感的作用,​​强调其抑制共模信号、避免电磁干扰的关键功能​​,但具体设计细节留待后续讨论。​​磁芯选型等核心问题被暂时搁置,说明电感设计存在较高技术门槛​​。

AriZh简要介绍了电感参数设计的关键指标,包括感量和品质因数Q值,​​但明显对高频特性一带而过​​。随后他转向整流电路,清晰区分了全波整流和半波整流,并详细解释了全桥整流中主动与被动器件的差异。​​值得注意的是,他纠正了自己关于整流目的的口误,从直流转直流改为交流转直流,显示出对技术细节的严谨态度​​。最后提到辅助电源中多采用被动二极管整流,​​这暗示了成本或可靠性可能是优先考虑因素​​。

AriZh讲解了整流电路的关键点,​​强调设计余量的重要性​​,指出选型时需考虑内电压和过电流,不能仅按最高电压选择器件。他提到输入电容的主要功能是平滑,​​暗示电容在电路稳定性中的核心作用​​。​​从前后内容看,他正在系统性地梳理电源设计的关键环节​​。

AriZh详细讲解了电容选型的关键参数,​​强调设计余量的重要性​​。他提到电解电容需重点关注耐压、纹波电流、极限温度、寿命和容量,​​这些都与电路设计参数紧密相关​​。​​从前后讨论来看,他显然在系统性地梳理被动器件选型的核心要素​​。

AriZh强调电容的实际使用温度需低于标定值,​​指出175度标定值在实际应用中需降格使用​​。他以电解电容为例,说明核心温度超过105度会大幅缩短寿命,​​每升高1度寿命减半的规律值得警惕​​。他建议选择2000-5000小时寿命的电容,​​考虑到设备五年到十年的质保期,这种保守选择很有必要​​。​​这段讨论暴露出元器件标称参数与实际工程应用间的显著差异​​。

AriZh详细解释了变压器在电路中的双重功能:​​既作为电感参与能量储存释放,又实现传统变压作用​​。​​他特别强调这与传统仅变压的变压器不同​​,指出这种设计在BUCK/BOOST电路中尤为关键。

​​结合前文对元件寿命的讨论,可以看出他对器件功能与可靠性的深度关注​​,技术细节把控非常严谨。

AriZh强调变压器设计需优先关注电感量,其次才是匝比等特性参数,​​指出变压器本质上是兼具电感和变压功能的磁性器件​​。他提到设计时还需考虑工艺和极限温度,但磁芯温度因耐温较高可暂不重点关注。​​从前后发言可见,他正系统梳理变压器设计的核心要素,但刻意回避了具体设计细节的展开​​。

AriZh指出绝缘材料是限制温度上限的关键因素,​​这与之前讨论的绕组和骨架温度限制形成呼应​​。他提到气包线和三层绝缘线的耐温范围在150-200度之间,​​说明材料选择直接影响设备耐温性能​​。

关于前卫电路,他强调其核心功能是限制原边电压过冲,​​这反映出对开关器件保护的重视​​。开关电源工作时产生的电压尖峰必须控制,否则会威胁器件安全。​​这里隐含了对电路稳定性的高标准要求​​。

AriZh解释了漏感是能量无法有效传递到副边而积累在原边的现象,​​若不及时释放会导致变压器或开关器件失效​​。他提到RCD电路和D加TVS电路可用于处理漏感,但未展开具体计算方式。随后转向讨论开关器件,指出反激电源的开关频率通常在100K左右,​​暗示这一参数受限于器件性能或设计需求​​。

AriZh指出将主频设置在测试频率范围内会导致信号难以消除,​​因为激波占据了95%以上的能量,斜波能量随频次增加而降低​​。他建议避开150K赫兹,选择110-120K赫兹的范围更为合适,​​这表明他对测试标准和信号处理有深入理解​​。

AriZh解释了频率与电感量的反比关系,​​指出高频小电感虽能节省空间但存在物理限制​​。他确认选用100K开关频率的MOS管而非IGBT,​​强调MOS在开关速度上的优势​​。

​​关键参数清单浮现​​:耐压、过电流、驱动电流/电压、温度极限及封装------​​说明器件选型需多维度权衡​​。

AriZh详细讲解了二极管选型的关键参数:电压、电流、封装、功耗和结温,​​显示出他对技术细节的严谨把控​​。接着他转入反馈回路的话题,区分了原边和副边反馈,​​强调副边反馈更常用且需满足隔离设计要求​​,并提到光耦作为隔离器件的选择。​​这里他隐含了对系统安全性的重视​​。最后他提到反馈涉及环路补偿,引出电流环和电压环的问题,​​表明讨论正逐步深入到更复杂的技术层面​​。

AriZh详细讲解了MOS驱动电压和三级电流对IC选型的影响,​​强调需要综合考量开关频率和反馈机制​​。他之前还系统梳理了二极管选型参数和反馈回路的隔离设计要点,​​可见他对电源系统设计的细节把控非常严谨​​。
