简介
集成平台是作为企业或复杂系统的"交通中枢"，连接并协调各孤立的应用、数据和设备，打破"信息孤岛"，让信息和业务流程在不同系统间自由、高效地流动。本平台支持拖拽"画"逻辑数据通道，调用runtime构建物理数据通道，实现0代码搭建系统间数据集成。
本系列解释集成平台的源码原理，包括数据通道，runtime，目前runtime是rocketmq connect
本文是分析rocketmq connet源码分析第一部分，架构，服务和组件
第二部分分析worker，worker connector，worker source task，worker sink task
关键词
OpenMessaging OpenMessaging 是 Linux 基金会下一个开源组织，致力于制定消息领域的标准；
集成平台/接口中台
参考资料
Connect
本章介绍connect平台

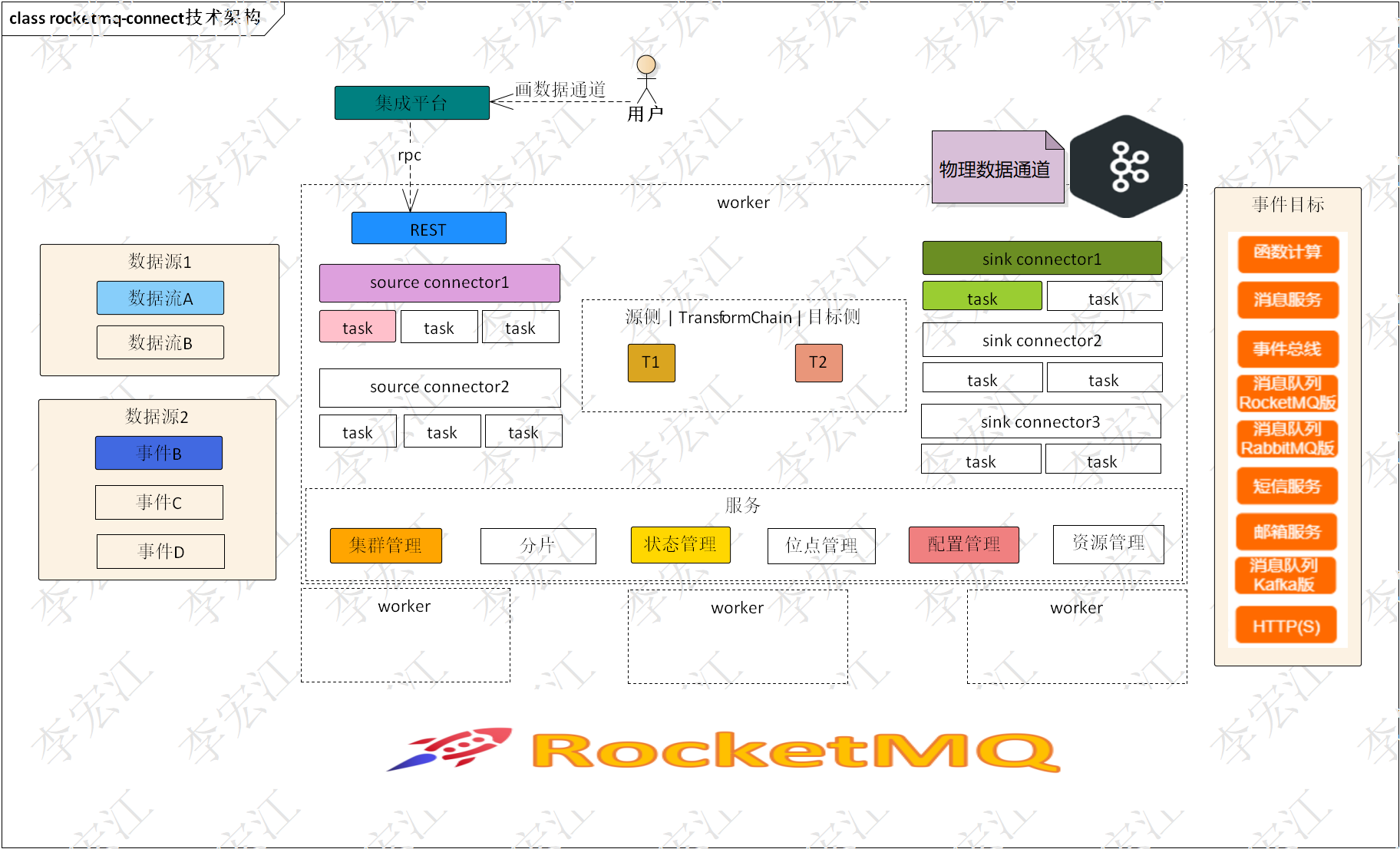

技术架构
上图是数据通道是逻辑定义，每个worker运行事件通道的部分任务，数据通道由多个源和多个目标，源与目标之间转换链构成
> 同一集群worker，共同运行一个数据通道的任务，负载均衡和容错
> rocketmq connect/rocketmq底层支撑，事件bus，数据同步，分布式特性支持
> 转换链，修改转换的数据，基于规则的实现
集群架构

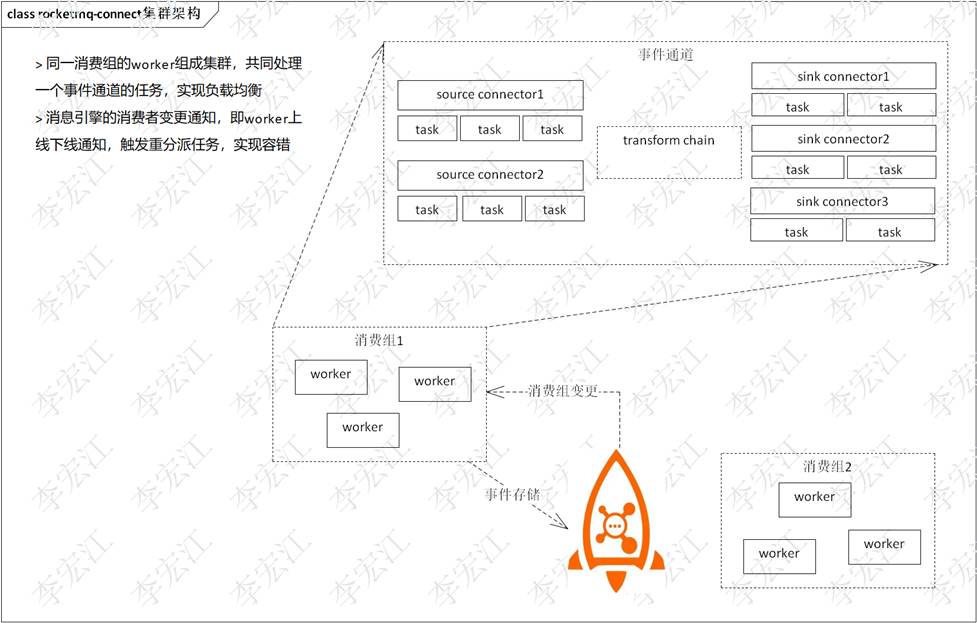

下图是rocketmq connect的集群架构
若干worker组成执行集群，同一集群的worker共同运行同一个++数据通道++，worker间互为负载均衡和故障转移。

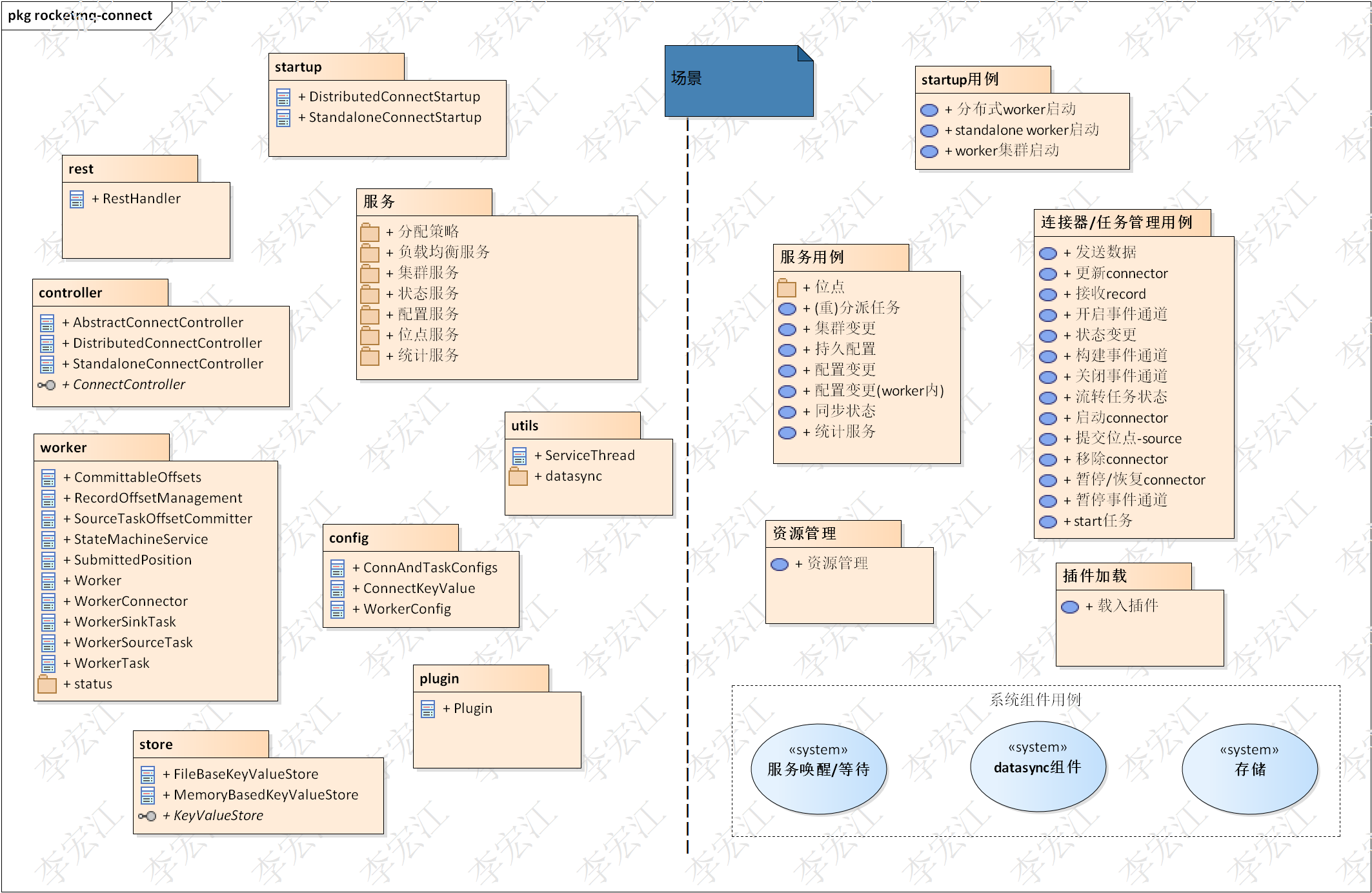

逻辑架构和场景
startup 启动worker，支持++standalone++ 和++分布式++两种模式
rest worker的内置rest服务，接收client的指令和请求
服务 集群服务，状态服务，配置服务，位点服务，分片服务等
workerconnect执行单位，封装连接器/任务，转换执行，状态维护
controller 控制器起着门面服务的作用，持有服务实例
plugin 类加载器，载入jar包，类型
utils ServiceThread和datasync组件
还有些组件本系列没有分析：
connector，transform，stat，metrics
原理分析
原理源码分析通过场景用例分析完成，包括启动，服务，worker(包括连接器和任务)，系统组件
启动(startup)
worker启动有两种模式，分布式和standalone，流程差不多，下面分析一下分布式模式启动

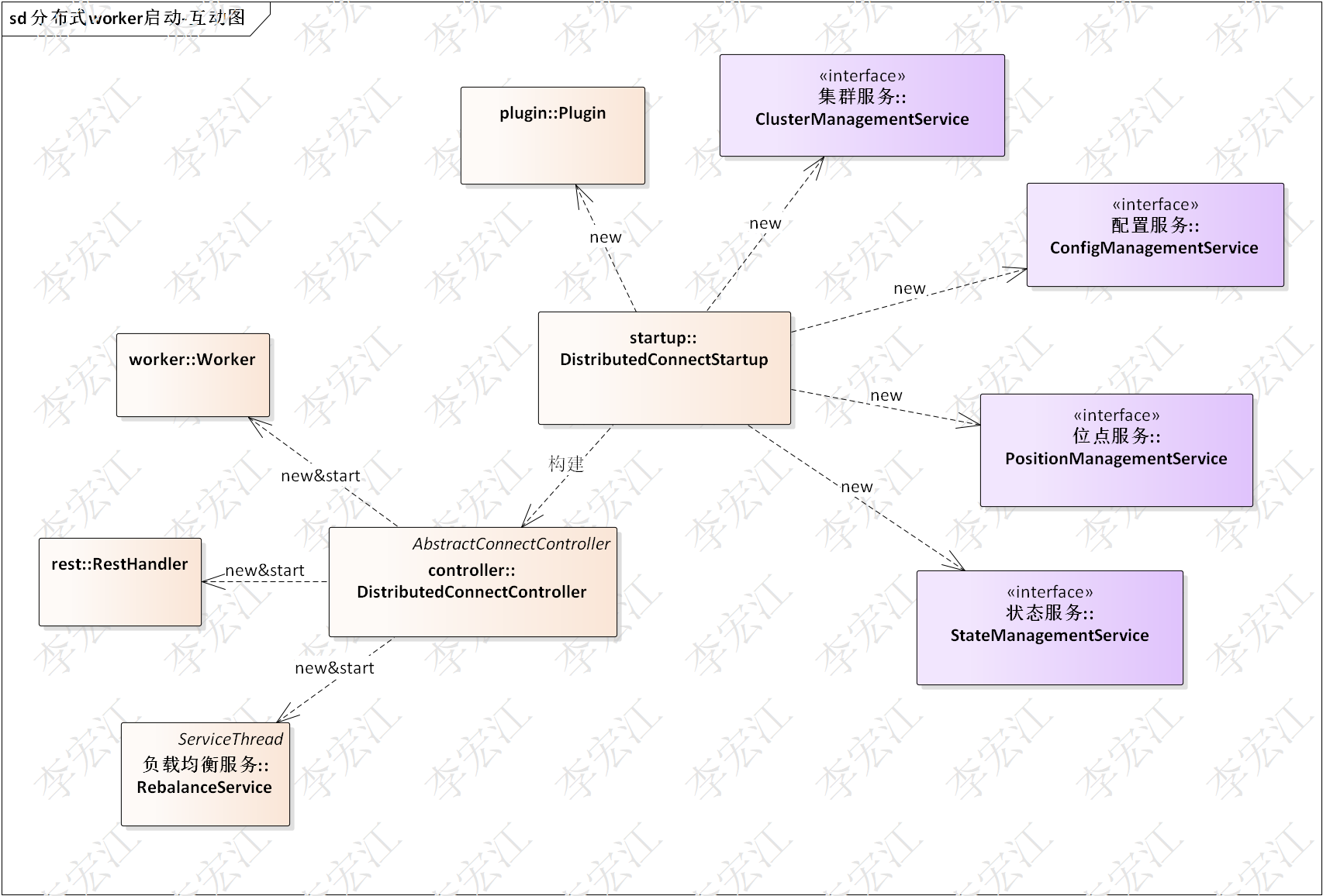

启动从startup类发起，该类从命令行获取配置，实例化服务类，插件类，然后构建控制器；
控制器实例和初始化各服务和功能类，控制器两个职责
- 作为门面服务支持rest服务；
- 持有服务类，传递给Worker
worker集群启动
目前connect并没有worker集群的启动实现，需逐个worker节点启动，加入集群，集群的其他worker收到消费组变更通知，触发重分片
服务

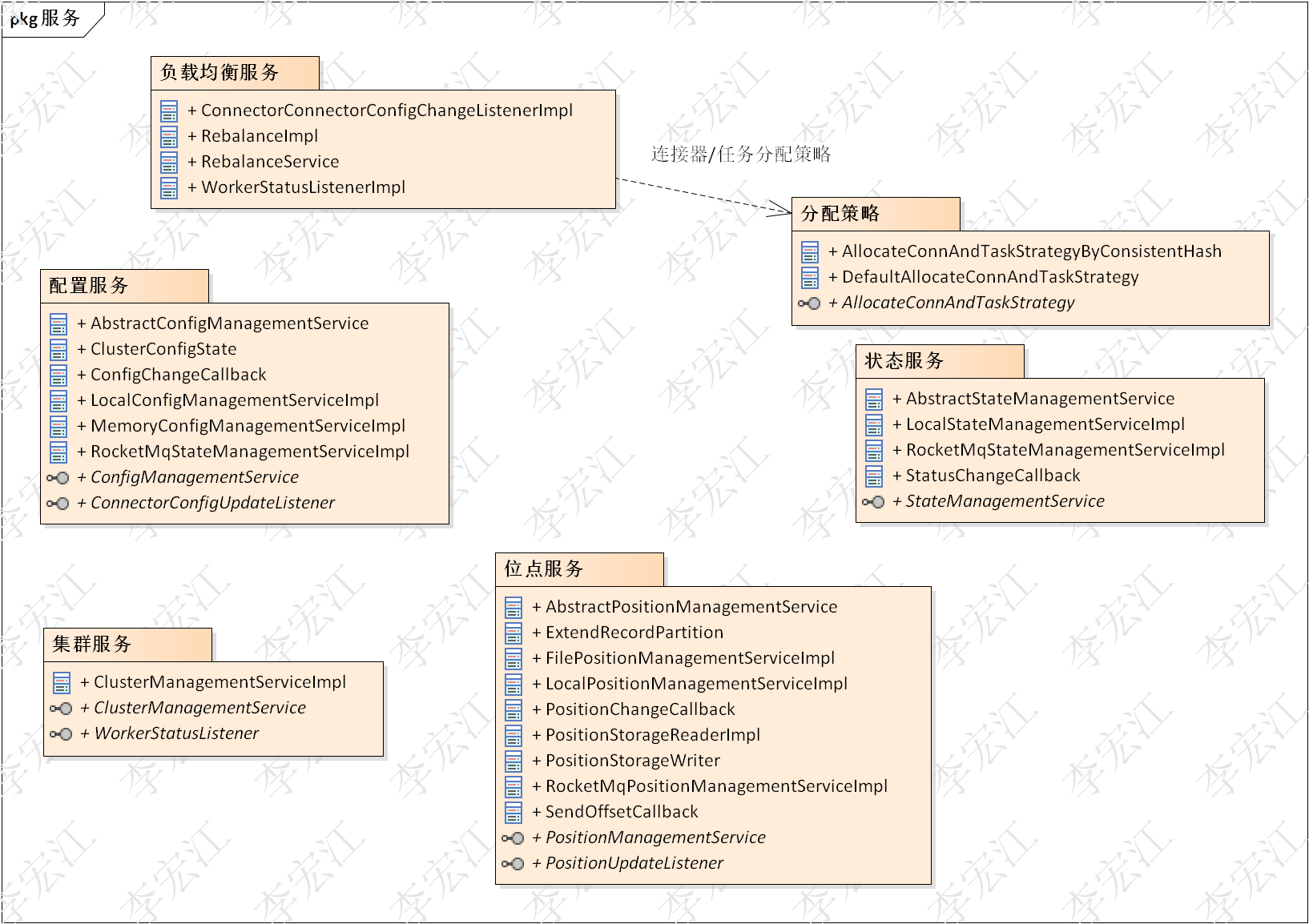

上图服务逻辑架构图，下面逐个分析服务

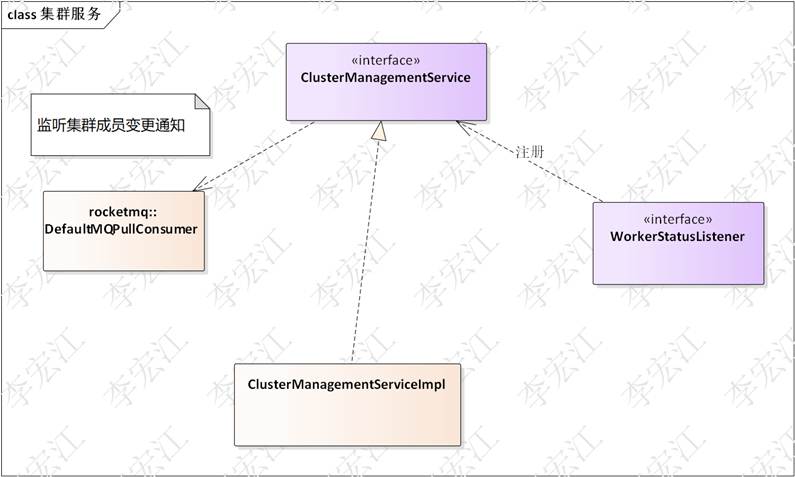

集群服务
集群服务实现比较简单，职责是监听集群成员上下线，调用WorkerStatusListener监听接口，处理集群成员变更事件，驱动执行分片服务
监听集群成员变化是通过订阅消息引擎的消费组成员变更事件

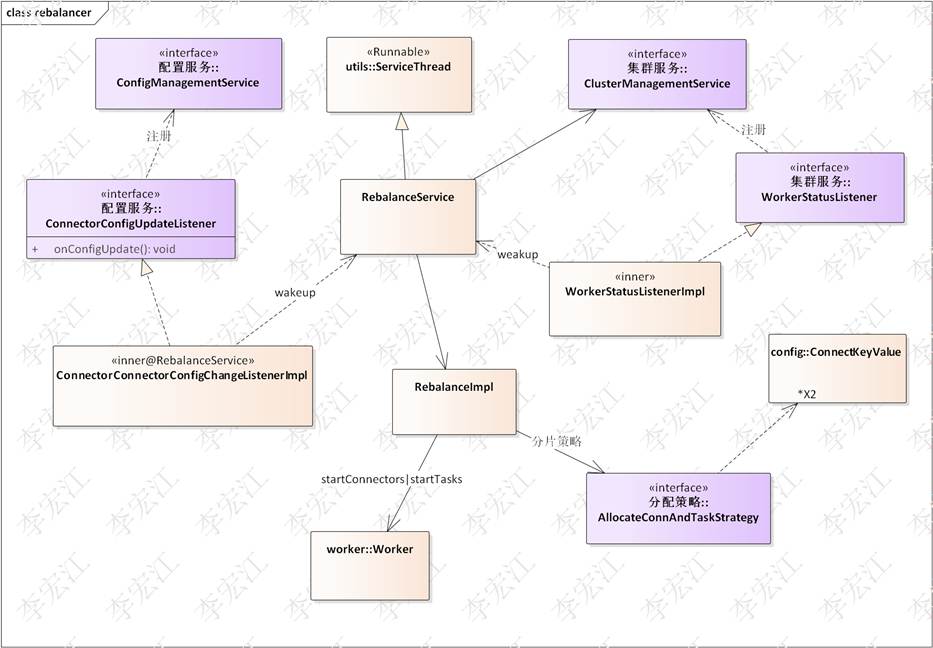

分片服务
分片服务负责分派连接器和任务到worker
RebalanceService 分片服务，继承ServiceThread，获得定时执行和唤醒特性
RebanceImpl/AllocateConnAndTaskStrategy 分片的实现类，支持不同的分片策略；分片完成，连接器/任务分派到位，重新启动Worker连接器和任务
WorkerStatusListenerImpl 实现WorkerStatusListener接口，监听集群变化，唤醒分片服务，驱动重新分片
ConnectorConnectorConfigChangeListenerImpl 实现ConnectorConfigUpdateListener接口，监听connector/task配置变更，唤醒分片服务，驱动重新分片
分片策略
分片策略有2点关键
- 分片服务集成ServiceThread，支持唤醒执行和定时执行，而且定时时间间隔1秒，原因可能是集群变更事件有丢失，或者执行失败可能，引起任务丢失，频繁的分片要求分片策略有高的稳定性，尽量减少连接器和任务的转移引起启停
- 分片每个worker进行，分派属于自身worker的部分给自己，因此分片策略需与worker相关，不遗漏，不重复的分派
connect自带两个实现，默认实现，workerId排序，然后哈希分派；另一个是哈希一致性，这里不详细分析

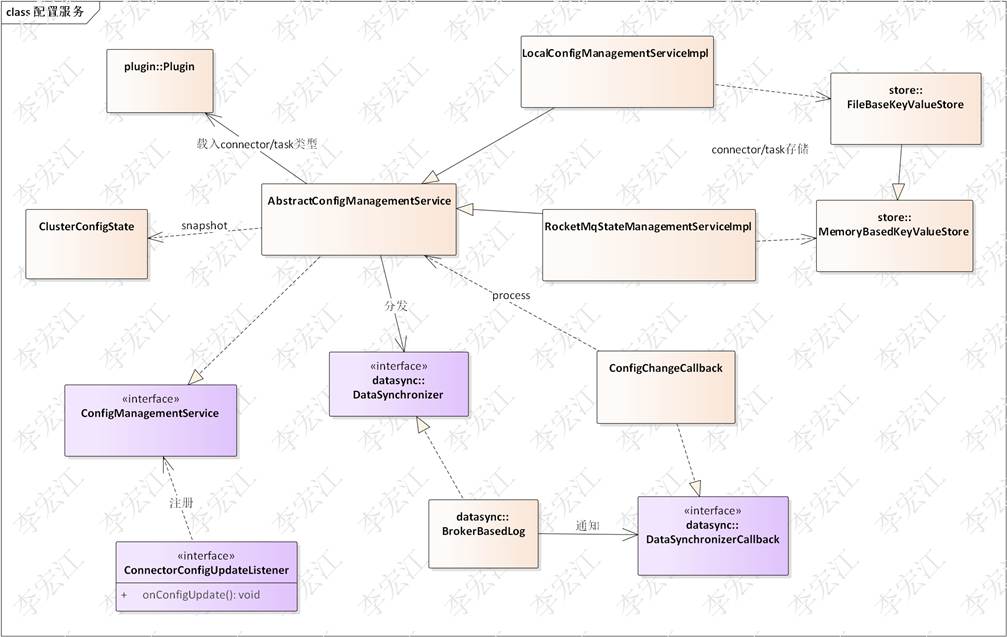

配置服务(config)
配置服务负责连接器/任务配置存储和同步；连接器/任务启停
ConfigManagementService 配置管理服务，有local，memory，rocketmq实现，适配standalone和分布式模式，memory只能在standalone；local和rocketmq可用作分布式模式
DataSync 组件 负责分发请求到集群的所有worker，请求分两类，配置变更；connector/task启停指令，两类请求有重叠，配置变更最终通过重新分片反映到connector/task
对于配置变更，worker不直接处理，通过DataSync分发变更到集群，当然包括自身，在消息消费中处理，这样所有配置在每个worker有完整备份，用于故障转移，新worker同步
对于启停操作，connector/task分派到不同worker，worker不直接处理，通过DataSync分发变更到集群，各worker收到后识别是否自身处理
ConnectorConfigUpdateListener 配置变更通知接口，目前有一个实现，该实现分片服务介绍过，唤醒分片服务，驱动重新分片

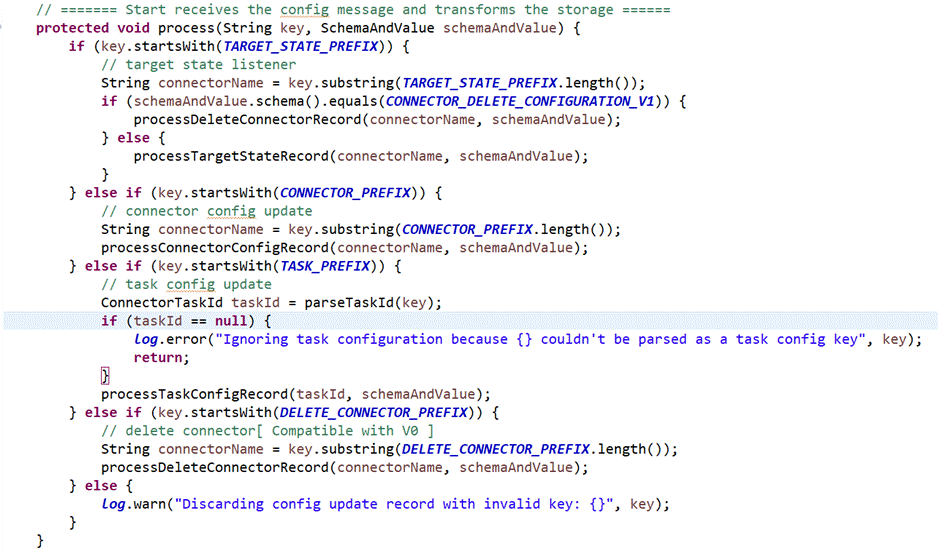

DataSync组件分析可知，主要业务集中在消息消费方法
TARGET_STATE_PREFIX
CONNECTOR_PREFIX 连接器
TASK_PREFIX 任务
DELETE_CONNECTOR_PREFIX 删除连接器
系统通过消息key前缀识别分流处理，具体业务不详细分析

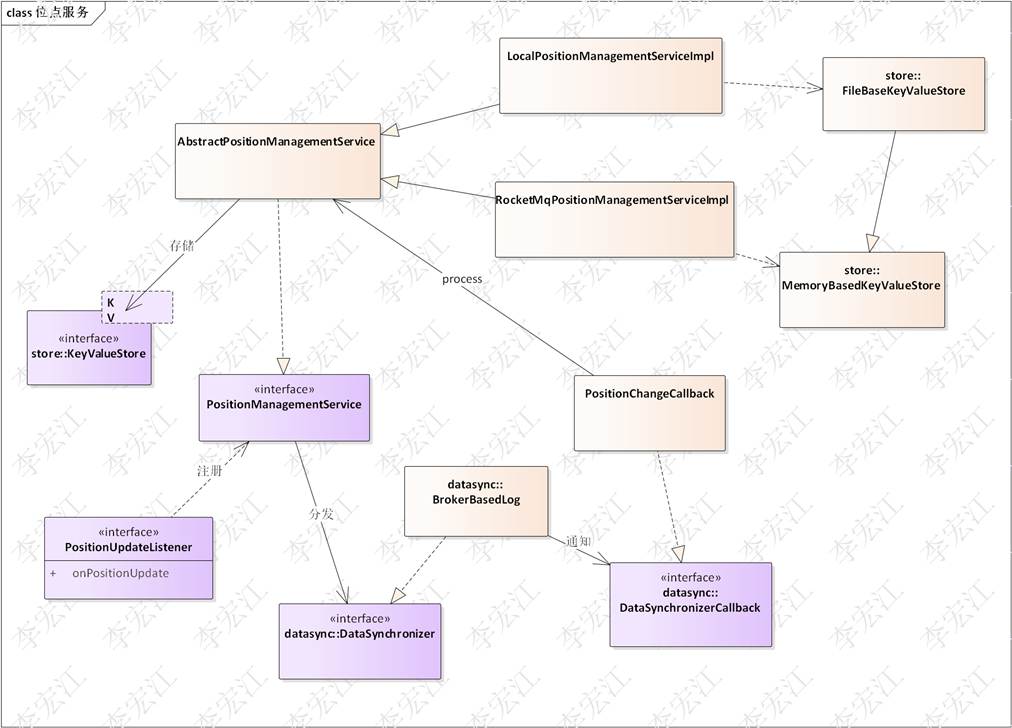

位点服务(position)
位点服务记录source/sink处理位置，用于分页和容错
"套路"与配置服务一样，通过消息key前缀分流处理
PositionUpdateListener 位点变更监听目前没有使用

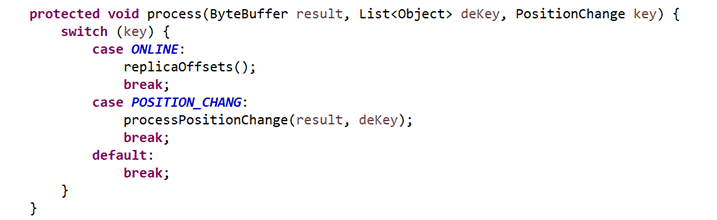

- 主要业务分析
ONLINE 是新节点起来，请求同步集群的其他节点数据，获得全量数据

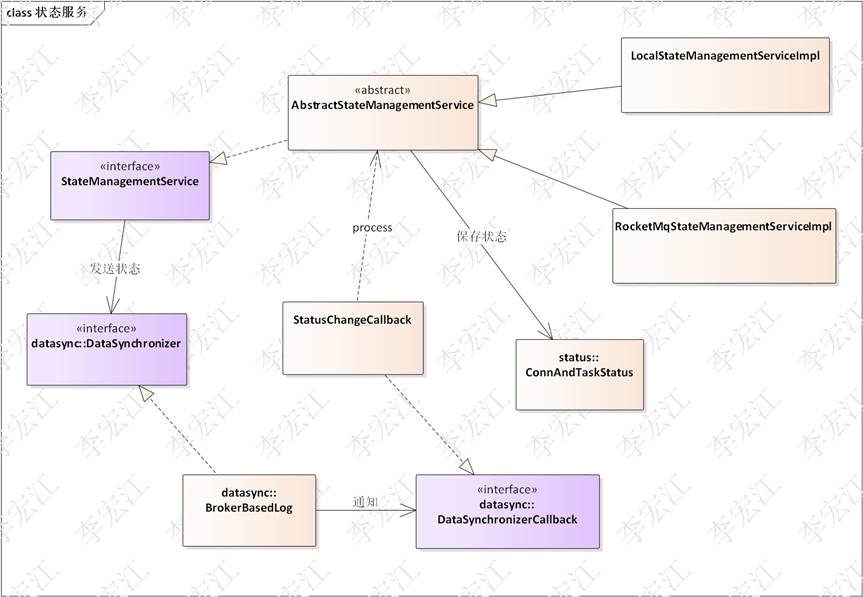

状态服务(state)
状态服务跟踪connector/task的状态
"套路"与上面两个服务一样，通过消息key分流处理

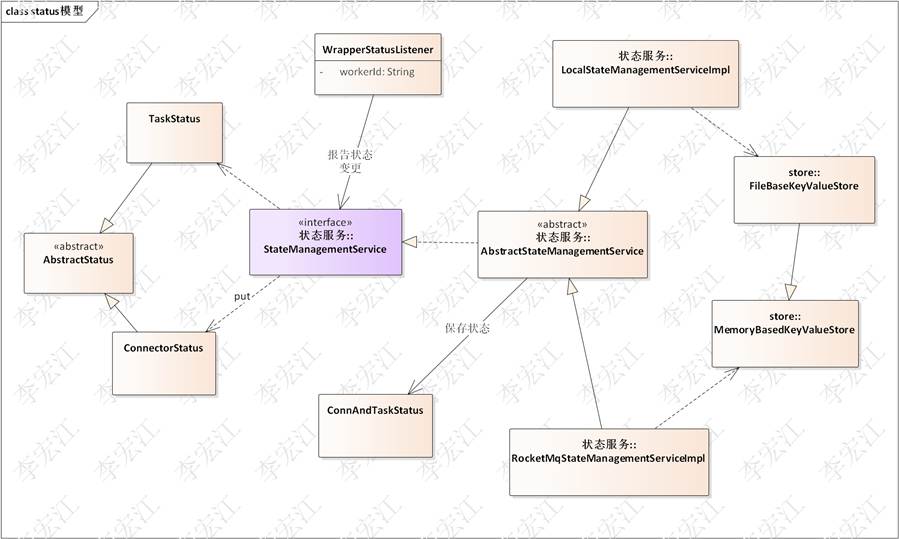

- 状态模型
WrapperStatusListener 该接口是聚合连接器和任务监听实现，连接器和任务通过该接口报告给状态服务
ConnAndTaskStatus 状态服务实现都拥有KeyValueStore，但并没有使用，而是使用ConnAndTaskStatus保存连接器和任务的状态
- 主业务分析
资源管理
目前connect没有资源管理，计算资源即worker节点，worker节点相同消费组是同一个集群，作为计算资源分派任务
功能组件
rest服务
worker内置rest服务，RestHandle，输出worker连接器/任务新建，配置和变更等服务，实现依赖控制器

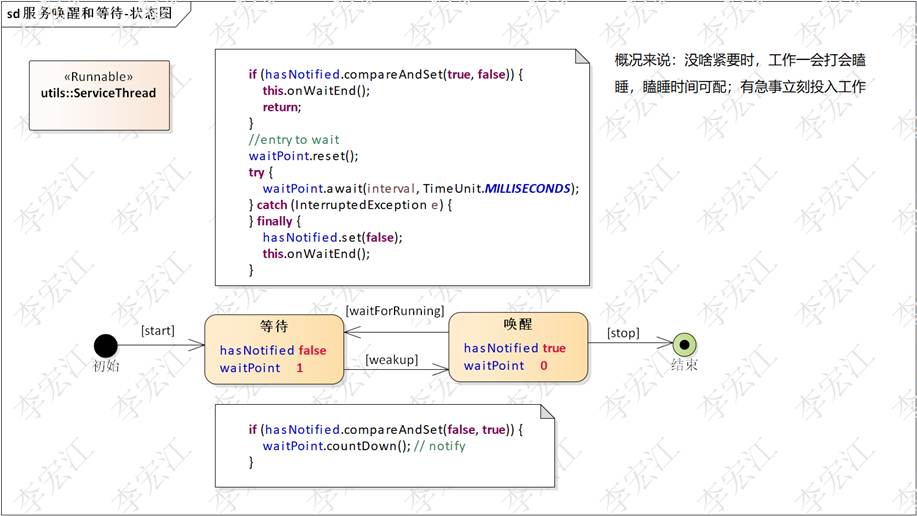

服务唤醒和等待组件(ServiceThread)
服务继承ServiceThread获得定时和唤醒执行服务逻辑的特性

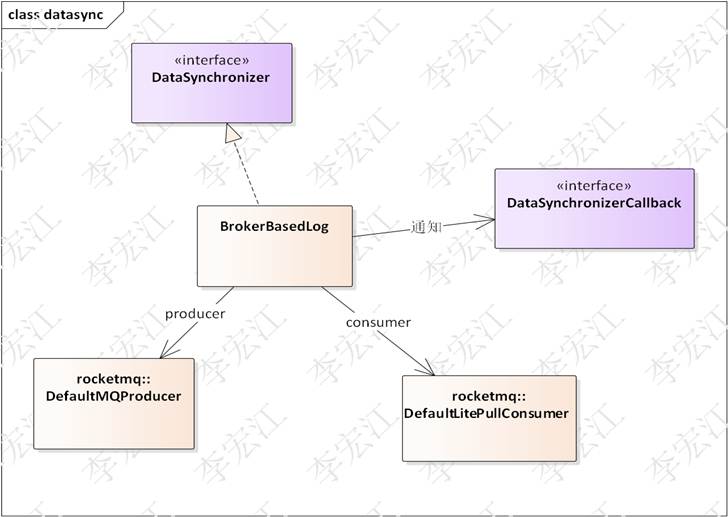

同步组件
datasync底层以消息引擎实现，用于数据同步和命令分发，例如，任务配置变更，通知集群的其他worker，其他worker保存到本地，每份数据都得到复制，用于任务故障转移时恢复

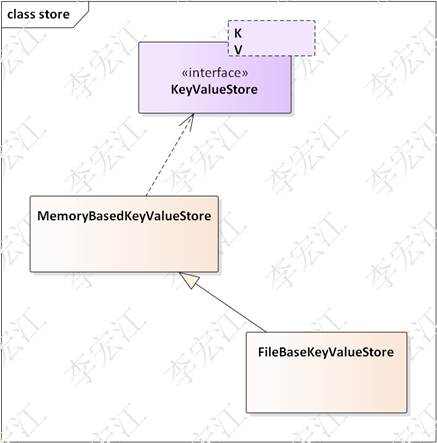

store组件
上一章提到，位点，状态，配置的存储，store组件负责该功能
组件利用泛型和序列化器，支持不同的数据的存储，实现只有基于内存和文件，均为本地存储
统计(stat)组件
不分析
metrics组件
不分析
附录
open message
open message是阿里发起一个消息标准，旨在提高系统连通性，消息的自解释能能力，了解open message对了解rocketmq connect和接口中台有很大的帮助
