在科学实验和工程测试领域，高速相机是常用的仪器设备。火箭点火、碰撞测试、靶场弹道等场景中的关键数据往往隐匿于瞬间，高速相机的超高采集速度，可实现对这些现象的清晰捕捉。
实验与测试场景多为非理想状态，当科研与工程涉及高空低压的极限空域、伴随剧烈振动的机械现场、充斥电磁干扰的复杂环境，或是面临宽温波动、目标明暗反差极大、光线微弱，甚至需要捕捉紫外等不可见光信号时，传统高速相机即便帧率达标，采集的图像也常出现失真、模糊，导致关键信息丢失。
深视智能AIR系列高速相机，主要用于解决极端环境下的高速成像难题。
01
背照式工艺 -打破光效瓶颈的物理重构
高速成像在弱光或复杂光照条件下的挑战，与传统前照式（FSI）CMOS传感器的结构局限相关。在FSI架构中，光线必须穿过金属排线层和钝化层才能到达感光区域，这些结构会吸收和反射部分入射光，尤其在高帧率下曝光时间被压缩至极短时，光效损失会直接导致图像信噪比劣化。
AIR系列高速摄像机采用背照式（Stack BSI）工艺，通过将金属排线层转移至感光层背面，使光线直达光电二极管。这一结构优化可显著提升传感器对入射光子的捕获效率，在弱光场景下，等效感光度有明显提升。同时，AIR系列搭载深视自研颜色算法，可改善图像质量。

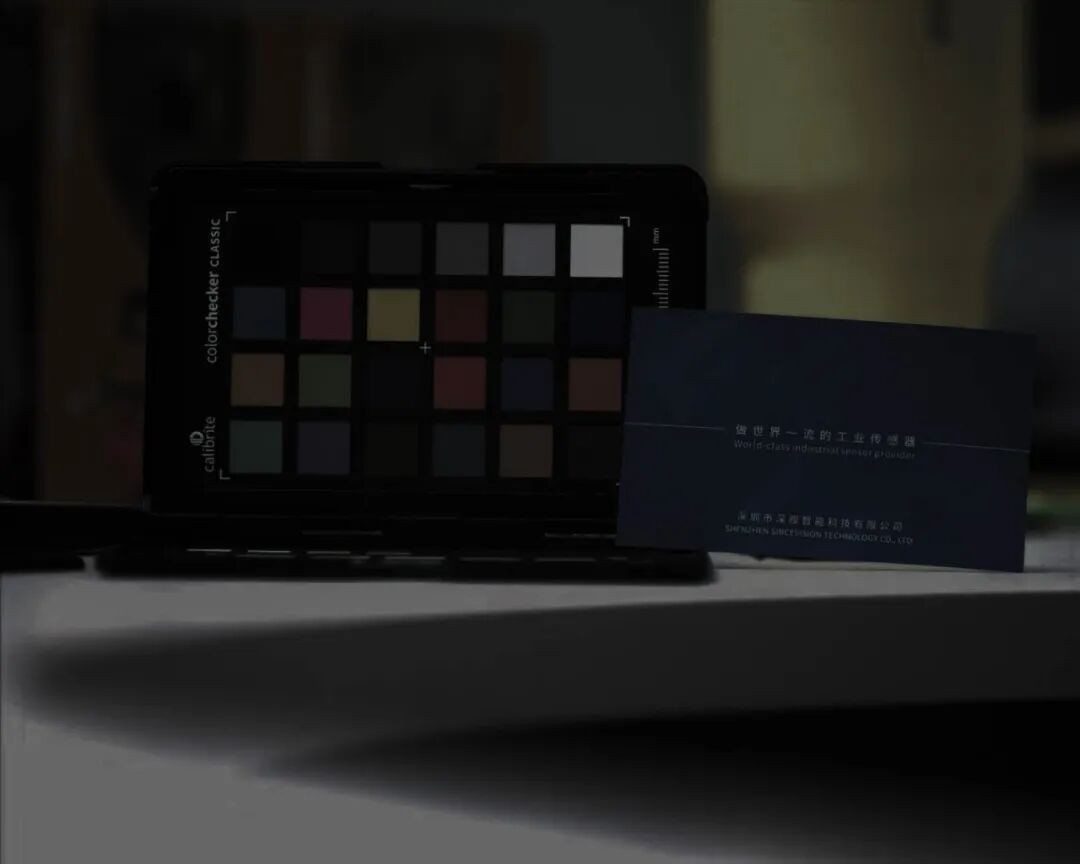

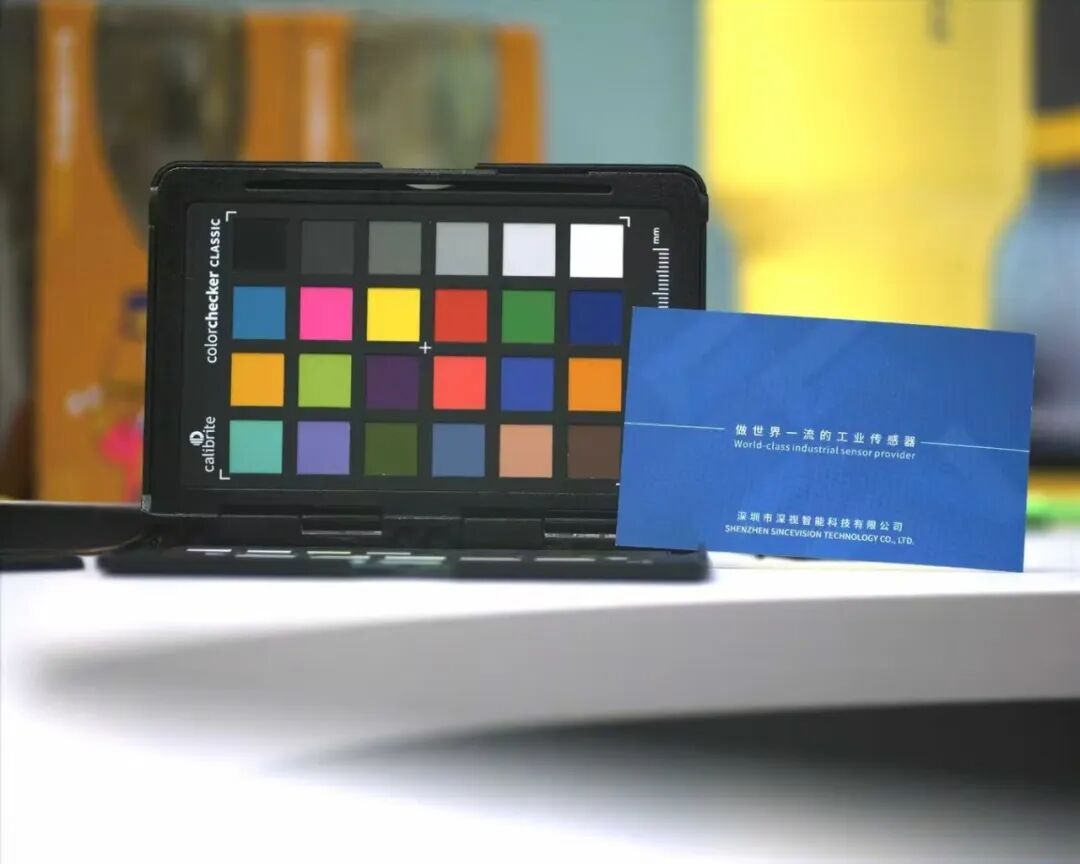

相同拍摄条件下，左图：传统前照式(FSI)传感器结构 | 右图：AIR系列采用的背照式(BSI)传感器结构
02
动态范围的工程平衡 -75dB如何实现"同框不失真"
极端瞬态事件的成像难点之一，在于场景内光照强度的巨大反差。以火箭尾焰为例，焰心区域亮度极高，而箭体表面可能处于阴影中。传统传感器受限于电荷满阱容量的物理上限，易出现亮部过曝、暗部欠曝的情况。AIR系列高速摄像机通过自研单帧HDR算法 ，实现了75dB动态范围。该指标可使传感器在单次曝光中，对不同光照区域进行非线性的电荷响应调制，将高光与暗部细节压缩至同一幅图像的动态范围内。

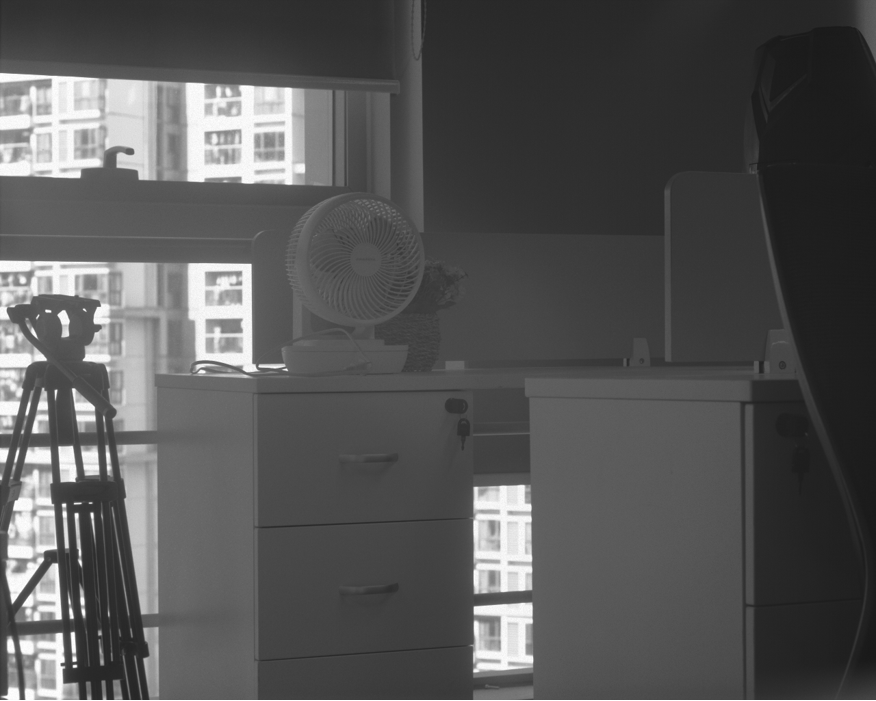

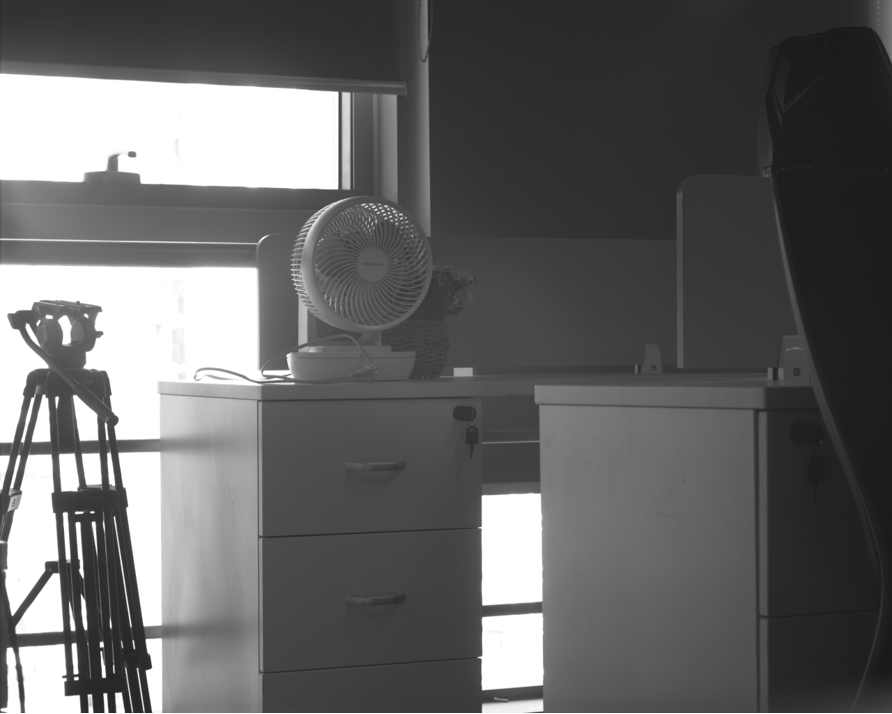

左图：HDR开启前，强光处过曝，细节丢失 | 右图：HDR开启后，明暗细节层次分明
从工程角度，这意味着无需多帧合成（降低帧率），即可在单帧图像中同时保留尾焰的结构纹理与箭体的表面特征。
03
量子效率曲线 -从紫外到近红外的全波段均衡
高速成像的应用场景往往对应特定的光谱窗口*：*
** 紫外波段（355-500nm）：用于火焰光谱分析、电晕放电检测、某些荧光标记实验；
- 可见光波段：最通用的观测窗口；
- 近红外波段：可用于穿透烟尘、燃烧诊断及特定材料分析。
AIR系列的量子效率曲线呈现出两个技术特征：
第一：350-400nm波段，量子效率依然趋近90%，这对需要极高紫外灵敏度的科研场景（如燃烧中间产物的自发光谱捕捉）来说尤为重要。

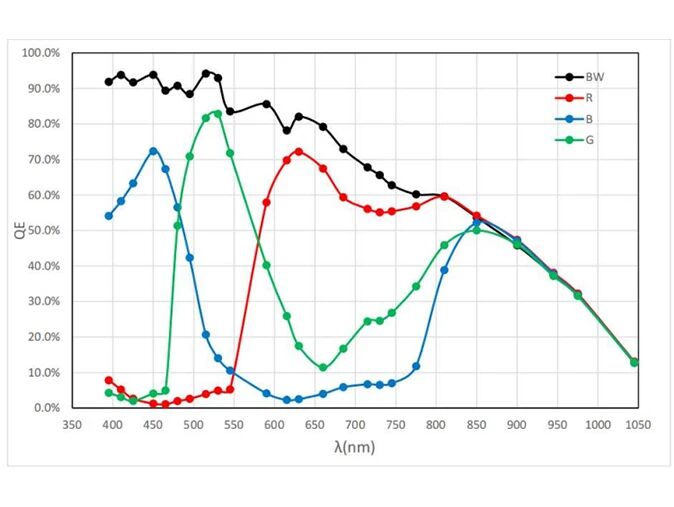

图：AIR系列型号量子效率曲线
第二：响应曲线在可见光波段，峰值量子效率≥90%，并平滑延伸至近红外波段。这种全波段均衡的探测能力，是对传感器材料与电极结构进行针对性优化的结果，可使同一台相机覆盖更宽的实验窗口。
量子效率的提升不仅能提高感光度，更能提升信噪比。在信号较强的拍摄条件下，主要考虑散粒噪声，读出噪声和暗电流可忽略不计，此时信噪比和QE的平方根成正比。

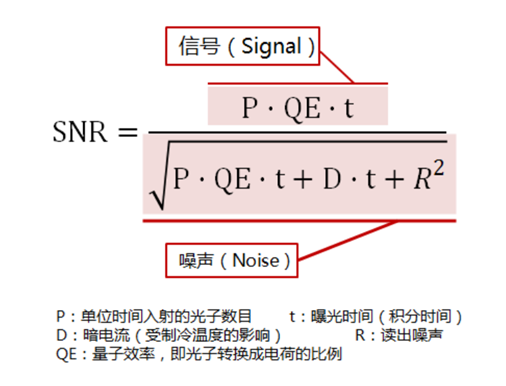

图：信噪比公式
04
环境适应性 -三大硬件优势
当高速相机走出实验室，被挂载于机载平台、嵌入碰撞假人、置于爆炸场边缘，另一个技术维度开始主导成败：环境适应性。
AIR系列高速相机具有三大突出的环境适应能力：
- 宽温运行（-40℃~70℃） ：这不仅仅是元器件选型的宽温化。温度变化会导致传感器暗电流漂移、ADC参考电压波动，进而影响图像的固定模式噪声*（FPN）水平。宽温范围内的稳定成像，需要对读出电路进行温度补偿设计。*
*2. 抗振与EMC防护：极端环境的机械振动会引发传感器与光学系统的微位移，电磁干扰则会耦合进信号链路。抗振设计涉及机械结构的模态分析与阻尼优化；EMC防护则需要在PCB布局、屏蔽层设计层面阻断干扰路径。 - 独立运行能力：内置行业安全性领先的镍氢电池，配合CF卡存储，实现完全脱机运行。相机可在图像录制完成后可实现数据保存无需人工干预，这一设计逻辑并非简单的"方便"，而是为了在无法部署线缆/供电电压不稳的封闭或危险环境中依然能够完成数据采集与独立存储，且无燃爆风险。
05
软件层面 -从图像采集到数据生成的闭环
硬件捕获的原始图像，需要经过软件处理才能转化为可量化的实验数据。
AIR系列配套的FastPhoto采集软件与Smotion-H运动分析软件，构成了一套完整的后处理链路：
- FastPhoto负责底层控制：曝光参数、触发模式、缓存管理，确保每一次触发事件都能被完整记录，不丢帧；
- Smotion-H则实现了无标记点的高精度运动追踪：通过亚像素级的特征匹配算法，自动识别被测对象的位移轨迹、速度变化、形变过程，输出量化数据供后续分析。
对于碰撞测试或弹道实验而言，这意味着从"拍到画面"到"获得数据"的路径被大幅缩短，且避免了人工标记带来的误差引入。
高速成像的技术纵深
回到开篇的问题：极端环境下的高速成像，难点究竟在哪里？
答案已逐渐清晰：帧率只是入场券。真正的技术纵深，体现在传感器结构对光效的物理重构、动态范围对极端光照的工程平衡、量子效率对全波段的均衡覆盖、环境适应性对严苛工况的底层兼容，以及软件算法对数据生成的完整支撑。
深视智能AIR系列在上述多个维度进行了技术优化，形成了工程可实现的最优方案，可应用于航空航天、汽车碰撞、靶场测试、燃烧诊断等领域，为相关领域研究者提供保真度足够高的原始数据，支撑后续分析与结论推导。
如需获取更多产品信息或申请样机测试，可登录深视智能官网或咨询相关销售人员。**
