引言

在射频及高频微波电路设计中，印制电路板（PCB）的布局布线、接地策略以及屏蔽腔体的设计直接决定了系统的抗干扰能力、信号完整性与最终的电磁兼容测试（EMC）结果。本规范旨在为射频工程师和PCB Layout工程师提供一套系统化、标准化的设计准则，通过严格控制层叠分布、阻抗匹配、辐射隔离与机械公差，最大限度地降低寄生耦合、抑制自激振荡，并确保批量生产的工艺可靠性。

1. PCB层叠结构与信号分布规范

合理的层叠结构是射频PCB设计的基础，它不仅关乎信号的传输阻抗，更直接影响到信号的回路电感和电磁辐射分布。

1.1 双层板布局原则

在成本敏感或电路相对简单的应用中会采用双面板结构。

信号与地平面分配：严格要求顶层（Top Layer）主要作为射频信号和关键敏感信号的走线层，而底面（Bottom Layer）必须作为完整的、不被分割的地平面（Ground Plane）。
设计考量：完整的底面地平面能够为顶层的高频信号提供最短的镜像回流路径，有效降低信号的回路面积，从而减少向外辐射的电磁波及内部的串扰。

1.2 多层板（以四层板为例）布局原则

对于复杂的射频系统，多层板能提供更优异的屏蔽和电源隔离效果。

层叠定义：典型的四层板射频分配为：顶层（Layer 1）走核心射频信号线；第二层（Layer 2）作为完整的主地平面；第三层（Layer 3）用于走电源线和低频控制信号线；第四层（Layer 4）可作为辅助地平面或走次要信号。
特殊射频走线穿越：在存在严苛空间隔离要求的特殊情况下（例如射频信号线需要穿过物理屏蔽壁），允许在第三层走少量的射频信号线。这种内层射频走线通常采用带状线（Stripline）结构，利用上下两层的地平面进行严格的电磁约束。
大面积敷铜要求：除了信号和电源走线外，每一层（无论表层还是内层）的空白区域均要求进行大面积的接地敷铜（Pour Copper），并通过密集的过孔将各层地铜皮连接，以保证全板地电位的绝对等电势。

2. 系统接地设计规范

接地是射频设计中最核心的环节。高频电路中的"地"不再是理想的等电位体，任何微小的寄生电感都会导致显著的阻抗，进而引发公共阻抗耦合。

2.1 大面积接地与低阻抗策略

为最大限度地减少地平面的高频阻抗，达到优良的射频接地效果，必须严格遵守以下工程规范：

射频专用敷地：射频PCB的空白区域必须无条件进行大面积敷地。
表面平整度：在微带印制电路（Microstrip Circuits）中，作为参考面的底面接地面必须确保极其光滑平整。粗糙的表面会增加高频电流的趋肤效应（Skin Effect）损耗。
表面处理工艺：为了降低地线在极高频率下的交流阻抗，建议将地的接触面（特别是与屏蔽腔体接触的区域）进行镀金（沉金 ENIG）或镀银处理，以提供最佳的高频导电性能。
紧固螺钉间距：使用金属紧固螺钉将PCB与金属屏蔽腔体紧密结合时，螺钉的间距必须严格小于工作最高频率对应波长的二十分之一（λ/20）。这是为了防止两个接地螺钉之间的缝隙在射频频段形成"缝隙天线"（Slot Antenna）向外辐射能量。

2.2 分组就近接地与回路控制

模块化接地：按照电路的拓扑结构分布和电流的工作量级，将整个系统电路划分为相对独立的几个功能组（如射频收发组、锁相环本振组、电源管理组等）。
缩短回路：各组电路应就近寻找主地平面接地形成最短回路。在布局时，需精细调整各组内高频旁路滤波电容的摆放方向，使其接地端直指射频器件的接地引脚，极致缩小高频电流的电源回流面积。
线型要求：接地引线必须短而直，严禁出现交叉、重叠或迂回走线，以此减少不同模块共用同一段地线带来的公共地阻抗干扰（共阻耦合）。

2.3 射频元器件的专属接地

表面贴装（SMD）射频器件和滤波电容在射频频段的寄生引线电感极其致命。

双线敷铜：当器件引脚需要接地时，至少要引出2根具有一定宽度的走线连接到主铺地铜箔上。
就近打孔：在器件管脚旁必须使用至少2个金属化过孔（Via）就近打入内层地平面。
并联降感：通过适当增大过孔孔径以及并联若干个过孔的方式，可以有效并联寄生电感，降低总接地阻抗。
金属底壳接地：针对底部自带接地金属屏蔽壳的元件（如某些功放芯片、滤波器），在其PCB投影区域的中心必须布置矩阵式的接地过孔阵列，并且该区域的表面层严禁布设任何无关信号线。

2.4 微带电路终端接地

孔径与线宽匹配：微带印制电路在需要终端接地的位置，如果使用单一接地孔，该孔的直径必须大于微带线的线宽，以避免在接地处形成电流瓶颈。
多孔成排布设：更为推荐的做法是采用大量小孔成排、密布的方式进行终端接地，这能提供更均匀的电流分布和更宽的频带响应。

2.5 接地工艺性与天线效应防范

缩短间距：在PCB制造工艺能力允许的前提下，应尽可能缩短元器件焊盘与接地过孔之间的物理距离。
焊盘盖孔：对于大面积接地的热焊盘（Thermal Pad），在工艺允许（如采用树脂塞孔电镀工艺，防止漏锡）的前提下，可直接将大焊盘盖在至少6个（具体数量依面积而定）接地过孔上，实现最优散热与接地。
防天线效应：当接地走线不得已需要延伸一定距离时，绝对禁止其长度超过 λ/20。长度一旦达到四分之一波长级别，该地线将异化为一根高效的单极子发射天线，导致严重的信号辐射。
孤岛消除：除特殊的射频微调测试焊盘外，严禁在板面上留下无过孔连接的孤立铜箔（死铜）。任何孤立铜箔都必须通过地线过孔与主地平面强连接。
消除开路线头：严禁在屏蔽地线铜箔上伸出无端点连接的开路线头（Stub），这些开路线头在射频频段等同于高频谐振腔，极易引入不可预知的干扰。

3. 电磁屏蔽系统设计原则

射频信号能够轻易在空气介质中以电磁波形式辐射与耦合。空间距离越大、工作频率越低，输入输出端的寄生耦合就越小，物理隔离度越大。标准的无屏蔽PCB其天然的空间隔离度极限约为 50dB，超过此增益的系统必须引入物理屏蔽。

3.1 强制屏蔽的电路类型

对于以下敏感电路和强烈辐射源，如果在设计和成本允许的条件下，必须加装金属屏蔽。若因空间限制难以实施，必须通过详尽的EMC试验进行最终定夺：

低噪声接收前端：接收电路的最前端（LNA等）通常极其敏感，处理的信号微弱至微伏级，极易被外界噪声淹没，必须采取全封闭屏蔽。
射频与中频隔离：射频（RF）单元和中频（IF）单元之间必须加装屏蔽壁。接收通道的中频大信号会逆向干扰微弱的射频信号；同理，发射通道的强射频信号也会对中频调制解调器造成阻塞干扰。
振荡电路（VCO/PLL）：本振源属于极其强烈的辐射源。由于其输出电平较高且频率稳定度要求极苛刻，必须对其进行单独的隔离屏蔽，防止其高次谐波污染其他频段。
功率放大器与天馈电路：射频功放（PA）是整个板带上最强的辐射源，其输出动辄达到几瓦甚至上百瓦，强烈的电磁场必须被严格屏蔽。
高速数字信号处理电路（DSP/FPGA）：高速数字信号虽然不是射频，但其方波信号具有极其陡峭的上升沿和下降沿，包含着极其丰富的高频谐波分量，会对模拟射频信号产生致命的宽带底噪干扰。
高增益级联放大电路：当多级放大器级联时，其总增益极易超过PCB输出端到输入端空气介质的空间隔离度（约50dB）。一旦信号发生泄漏并形成正反馈，将满足振荡相位条件，导致电路发生严重的"自激振荡"。若腔体内的同频放大增益超过 30－50dB，必须在PCB板上焊接金属屏蔽隔板进行物理阻断。
级联滤波与衰减开关电路：在同一屏蔽腔体内，如果级联滤波器的带外抑制能力、开关矩阵的隔离度、或衰减网络的总衰减量设计需求超过 30－50dB，也必须通过加装金属屏蔽板来切断空间耦合路径，否则实际指标将永远无法达到设计理论值。
收发混排与数模混排：当收发单元（TRX）在同一区域布局时必须进行隔离；当数字与模拟电路混合布局时，对关键的高频时钟线必须采用"包地铜皮"或者同轴屏蔽的方式进行精细化隔离。

4. 屏蔽材料选择与实施方法

屏蔽的本质是利用导电或导磁材料将电磁能量限制在特定空间内，或阻止外部电磁能量进入。

4.1 屏蔽材料的选用

射频屏蔽主要依靠高导电性能材料产生涡流来抵消电磁波。常用的工程材料包括：纯铜板、压延铜箔、铝合金板、铝箔。对于特殊的低频磁场屏蔽，可能需要用到坡莫合金（钢板）或在塑料外壳内部喷涂金属导电涂层（导电漆）。

4.2 静电屏蔽与电磁屏蔽的区别与实施

静电屏蔽：主要用于隔离恒定电场或低频静电场。其设计核心在于两点：一是必须构建完整的全包围屏蔽体，二是该屏蔽体必须具有极低阻抗的"良好接地"。
电磁屏蔽：主要用于对抗高频交变磁场和交变电磁场（即射频辐射）。其核心要求屏蔽体在物理结构上具有极高的"导电连续性"（无缝隙）。此外，屏蔽体必须与被保护电路连接在同一个共用的地参考平面上，且屏蔽地与电路地在PCB上的物理距离要无限接近，以消除地电位差引起的共模辐射。

4.3 PCB"过孔屏蔽墙"设计规范

针对表面贴装的屏蔽罩，PCB在布线设计时必须配套设计"过孔屏蔽墙"------即在PCB上与金属屏蔽腔壁紧密压接的投影部位，沿着外框轮廓打满接地的过孔网。其具体要求为：

排数要求：至少布置两排以上的接地过孔。
错开排列：这两排过孔在物理位置上必须相互交错（梅花状排列），以封堵电磁波可能的直线泄漏路径。
间距约束：同一排相邻过孔的中心间距必须严格小于最高工作频率对应波长的二十分之一（λ/20）。
阻焊开窗：与屏蔽罩腔壁直接接触、压接的PCB表面铜箔区域，绝对禁止覆盖绿油（阻焊层 Solder Mask），必须做开窗并进行表面镀金/银处理，确保金属间的欧姆接触。

4.4 射频线穿越屏蔽壁的工艺

当射频信号线（通常为表层微带线）必须从顶层穿过物理屏蔽壁时，不能简单粗暴地压盖。

需要在金属屏蔽腔对应的位置开一个"倒U型"的槽门。
槽门的机械尺寸要求：门的高度必须大于 0.5mm，门的宽度必须保证在屏蔽罩安装锁紧后，信号线的边缘与金属屏蔽体任何部位的空气间隙大于 1mm，以防止阻抗突变或发生高压打火（击穿短路）。

5. 屏蔽罩与腔体的机械结构设计

金属屏蔽罩不仅是电气屏蔽的屏障，更是PCB板的机械防护结构。其外形尺寸、材质、开孔布局直接影响装配良率和后期维护成本。

5.1 屏蔽腔的基础结构与谐振控制

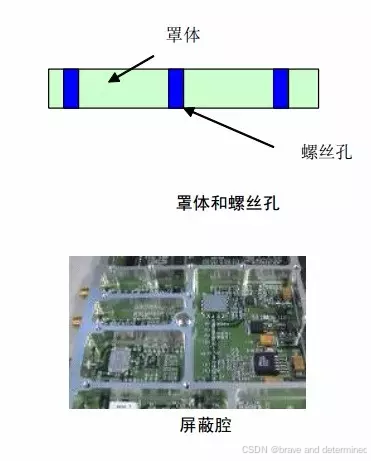

结构与制造：现代射频电路广泛采用一体化金属屏蔽罩。材料多采用轻薄且具有良好导热性的铝合金或洋白铜。制造工艺分为低成本的"冲压折弯工艺"和适用于复杂内部隔断的"压力铸造（压铸）工艺"。为了方便螺钉紧固和拆卸调试，腔体边缘会预留多个法兰螺钉孔。在极高频段，盖子内侧还会粘贴微波吸波材料（Absorber）以压制腔内谐振。
避开腔体谐振：任何闭合金属腔体在物理上都是一个微波谐振腔。射频PCB装入后，必须精确计算并选择合适的腔体尺寸，使其最低截止谐振频率远高于电路的工作频率（建议为工作频率的 10 倍以上）。详情需参考微波工程中的"金属屏蔽腔的尺寸设计"相关附录。
长宽比与高度限制：屏蔽腔的内部净高度一般建议为PCB第一层介质厚度的 15 到 20 倍。当屏蔽腔的总面积受限固定时，为了提高其最低谐振频率，应尽量增加腔体的长宽比例，设计成长条形，强烈避免设计成完美的正方形腔体（正方形腔体会导致多个简并谐振模式叠加，急剧恶化内部电磁环境）。

5.2 屏蔽腔对PCB元件布局的苛刻要求

底面限高：在设计屏蔽罩与PCB的接触面时，必须充分考量PCB背面（Bottom面）的器件高度，特别是传统通孔插件器件（DIP）引脚穿出板面并经过波峰焊后的残留高度，防止底板顶件引发短路。
螺丝禁布区（Keep-out Zone）：采用螺丝固定的屏蔽腔，必须在PCB上预留充足的螺丝安装禁布区。拧紧螺丝时的扭力极其容易损坏孔位周边的表层铜皮走线或挤碎贴片电容。由于射频功放板尺寸紧凑，通常要求螺钉安装的绝对安全空间（禁布区）至少扩展至安装孔金属焊盘的外侧。
成本与维护权衡：不规则外形的金属屏蔽罩开模成本极高，且在制造端极难保证法兰面的整体平整度（容易出现翘曲漏缝），这也变相限制了内部元器件的自由布局。更重要的是，全封闭的金属罩对后期的PCBA不良品返修、元器件更换及探针故障定位带来了极大阻碍。
走线穿越策略：为了保证屏蔽罩的物理完整性和气密性，进入屏蔽区的低速数字信号线、电源线应尽可能通过PCB的内部走线层穿入。射频RF信号若必须从表层引出，只能从屏蔽罩底部的极小缺口处穿出。关键在于：缺口处的正下方和周围必须高密度地铺满地铜，并通过大量过孔将各层地平面在这个"关隘"处牢牢缝合在一起。
外围器件安全距离：为满足SMT贴装机头的机械避让和返修台热风枪的加热空间，金属屏蔽罩外围 5mm 范围内严禁放置高度超过屏蔽罩自身的元器件。对于0402/0201等微小的Chip器件，距离屏蔽罩外壁的绝对安全距离需在 2mm 以上；对于其他大型IC器件，安全距离要求在 3mm 以上，且器件的极性放置朝向最好统一，以方便维修人员用镊子操作。
内部器件限高与安规：金属罩内部的任何元器件高度绝对不能超过屏蔽腔的内净高。并且，发热器件顶部、高压节点顶部到金属屏蔽罩内顶面的空气距离，必须严格符合相关电气安全规范（如耐压爬电距离）。
SMA连接器的高度匹配：射频板经常使用边缘贴装或穿心式的SMA微带同轴插座。设计屏蔽腔时，必须综合考虑三大公差：PCB板厚本身的制造公差（通常为 ±10%）、金属屏蔽腔的机加工误差（通常为 ±0.05mm）以及SMA自身尺寸。建议SMA微带插座的中心导体与PCB焊盘之间的高度间隙不要超过 0.5mm，且插座安装位置与焊盘绝对不允许有明显的错位偏差，否则不仅会造成射频阻抗的剧烈不连续，还会因为机械应力导致装配后焊点在热循环中撕裂失效。
飞线跨接特例：在多模块功放板设计的极端结构受限情况下，工程上容许两块相邻单板之间的低频信号直接穿过屏蔽罩的开口，采用高质量的特氟龙飞线（Flying Wires）进行点对点跨接连接，但这属于妥协性设计，不建议在标准产品中广泛使用。
