基于hough变换和线段分类算法的金属冲孔板裂痕检测matlab仿真

1.前言

霍夫变换是将图像空间中的直线检测问题转换为参数空间的峰值检测问题。对于金属冲孔板这类具有规则线性结构的工件，裂痕会表现为异常线段，通过霍夫变换可精准提取图像中所有直线段，为后续分类和异常检测奠定基础。金属冲孔板的正常结构线（如孔的边缘线）具有固定角度特征（如垂直），而裂痕多表现为特定倾斜角度的线段或垂直方向的不连续段。通过计算线段角度并分类，可区分正常线段与异常裂痕线段。

本文介绍了基于霍夫变换的金属冲孔板裂痕检测算法。通过将图像空间中的直线转换为参数空间(θ,ρ)的峰值检测问题，利用MATLAB2024b实现了对金属冲孔板图像中所有直线段的精确提取。算法核心包括：霍夫变换计算直线参数、峰值检测筛选显著直线、线段合并与过滤、以及基于角度特征的裂痕分类（垂直结构线为正常，倾斜线段为裂痕）。测试结果表明，该方法能有效识别金属冲孔板中的异常裂痕，为工业质检提供了可靠的技术支持。

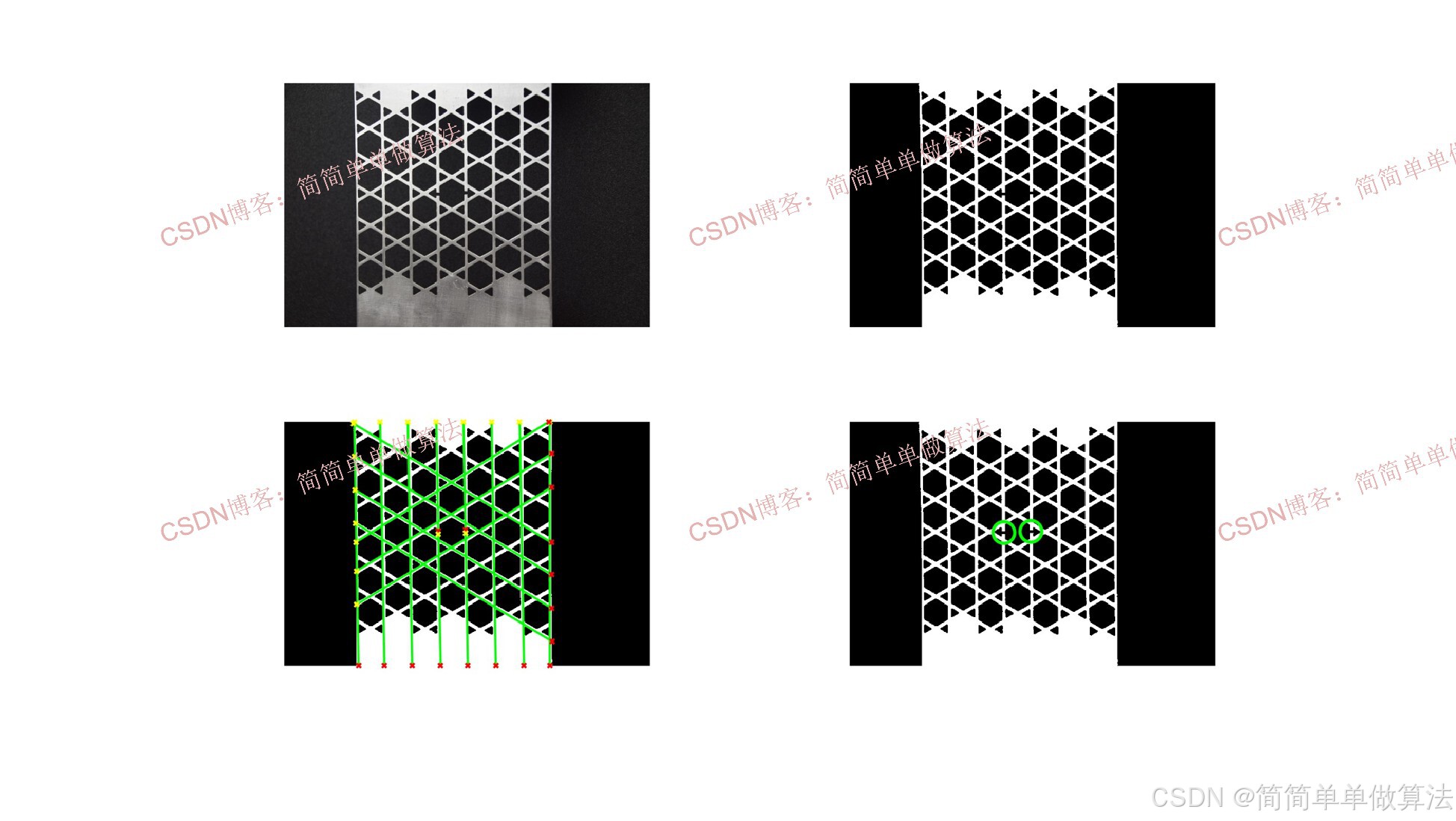

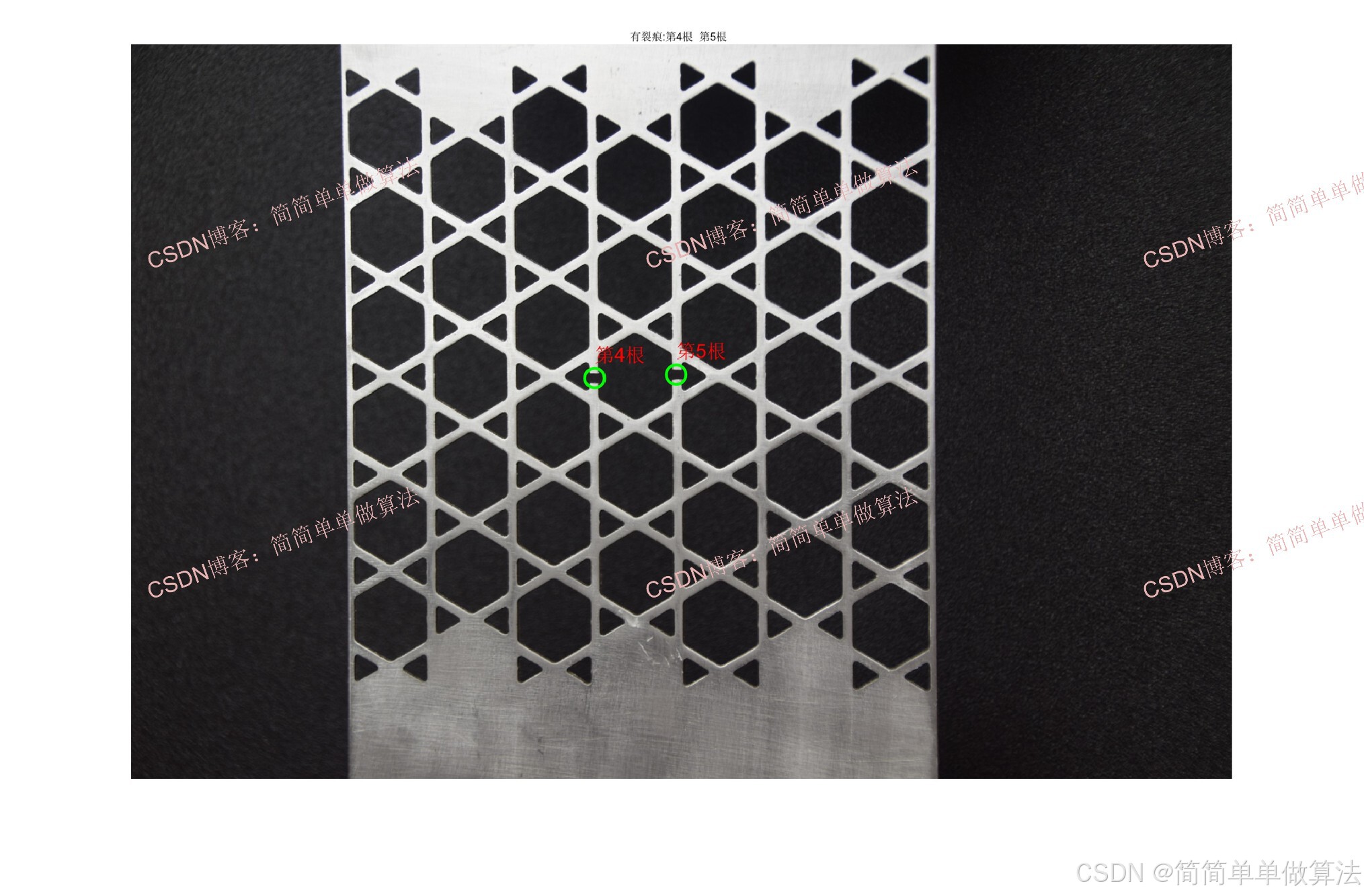

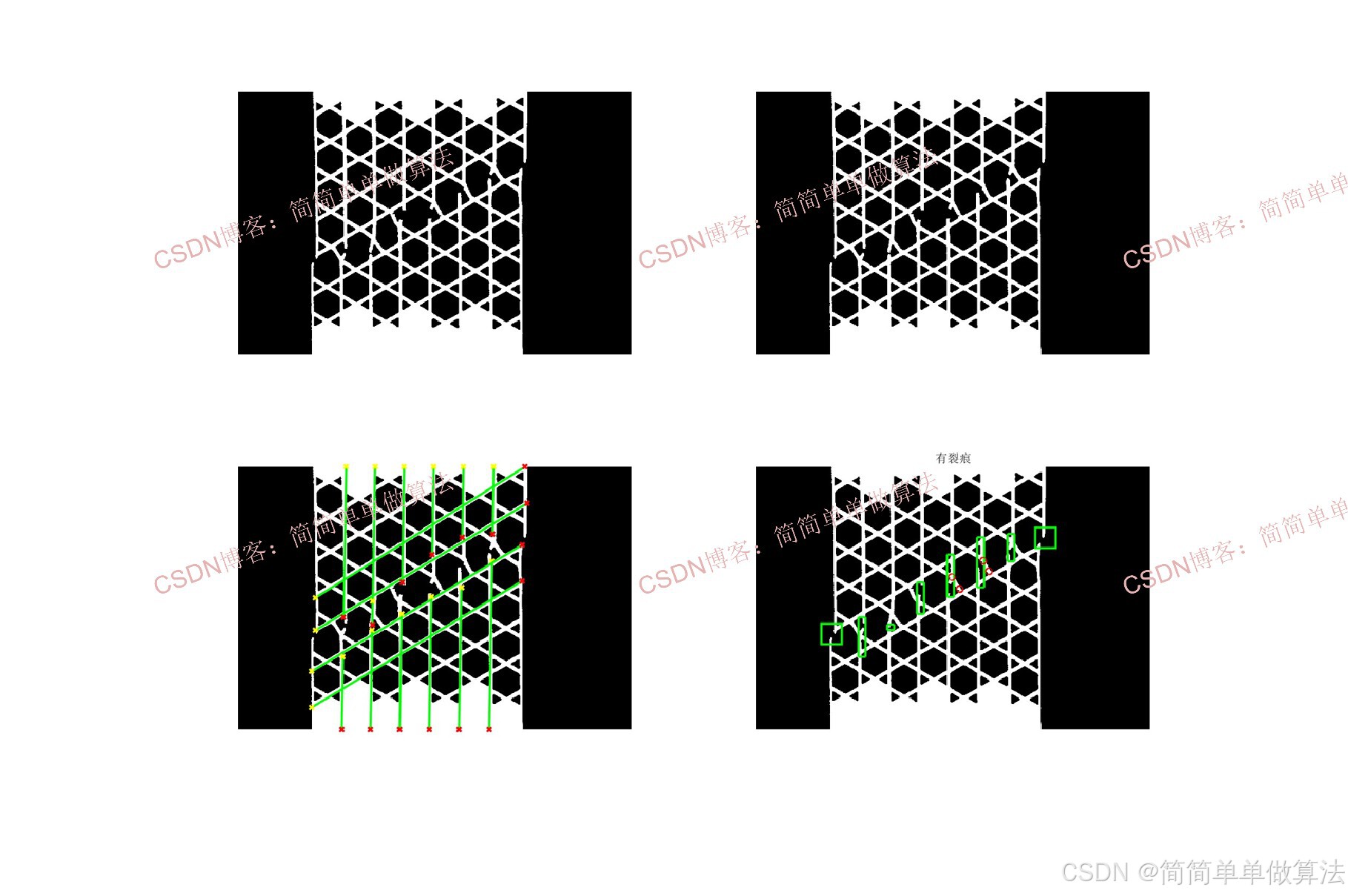

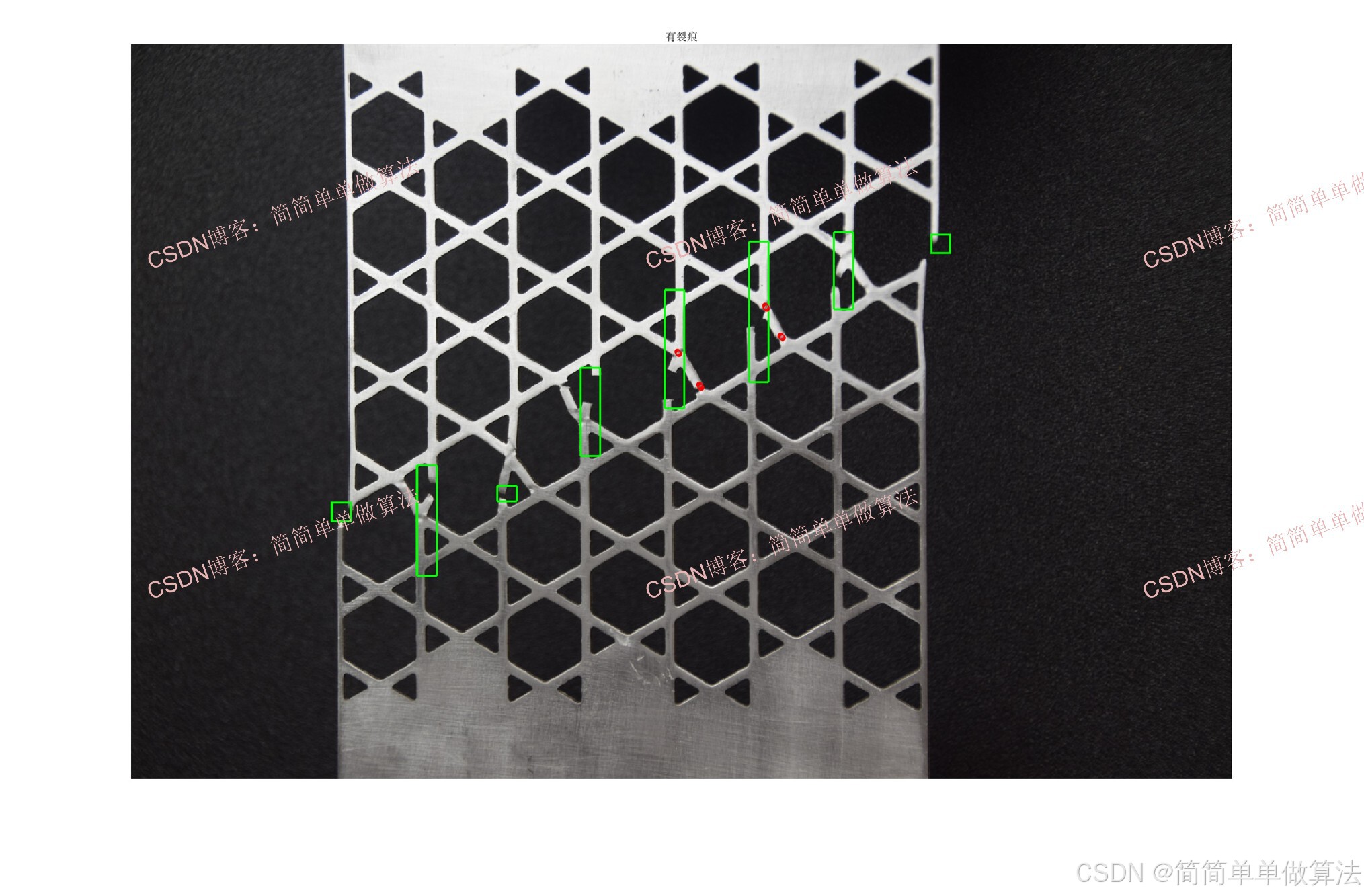

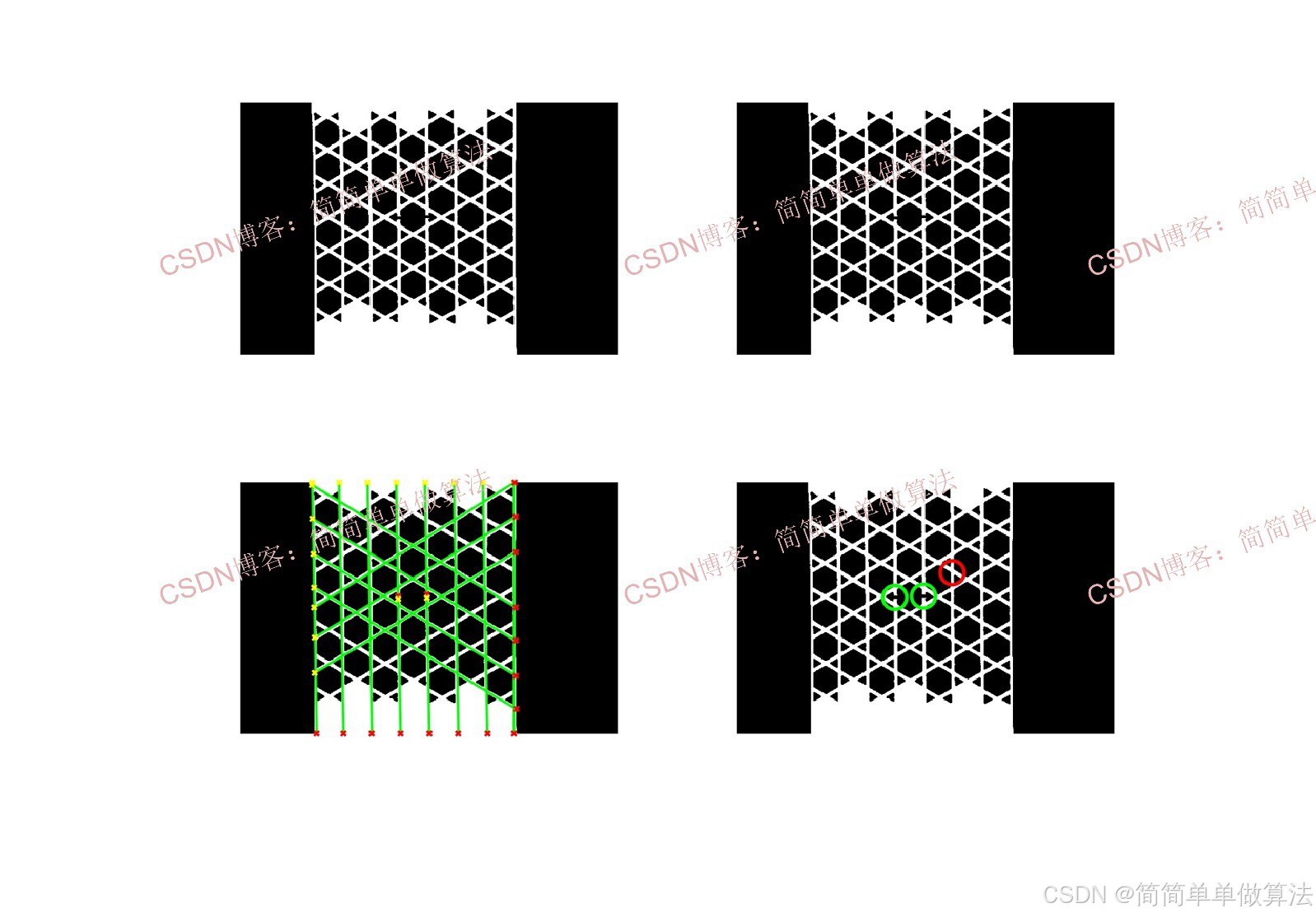

2.算法测试效果图预览

3.算法运行软件版本

matlab2024b

4.部分核心程序

复制代码

%Hough
[H,T,R] = hough(BW2);
P       = houghpeaks(H,15,'threshold',ceil(0.2*max(H(:))));
x       = T(P(:,2));
y       = R(P(:,1));
lines   = houghlines(BW2,T,R,P,'FillGap',5,'MinLength',7);
subplot(223);
imshow(BW2)
hold on
max_len = 0;
for k = 1:length(lines)
   xy = [lines(k).point1; lines(k).point2];
   plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');
   plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');
   plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red');
   len = norm(lines(k).point1 - lines(k).point2);
   if ( len > max_len)
      max_len = len;
      xy_long = xy;
   end
end
023_029

5.算法理论概述

霍夫变换是将图像空间中的直线检测问题转换为参数空间的峰值检测问题。对于金属冲孔板这类具有规则线性结构的工件，裂痕会表现为异常线段，通过霍夫变换可精准提取图像中所有直线段，为后续分类和异常检测奠定基础。

霍夫变换提取直线：将图像空间(x,y)的直线转换为参数空间(θ,ρ)，其中：

θ为直线与 x 轴夹角，ρ为原点到直线的垂直距离。代码中hough(BW2)计算霍夫矩阵H(θ,ρ)，矩阵值代表该参数对应直线的投票数。

峰值检测：houghpeaks提取霍夫矩阵中峰值（投票数最高）的参数点，阈值为0.2⋅max(H(:))，筛选出最显著的直线。

直线段提取：houghlines根据峰值参数还原图像中的直线段，输出每个线段的端点(x1 ,y1)和(x2,y2)，并通过FillGap=5合并间隙小于 5 的线段，MinLength=7过滤长度小于 7 的短线。

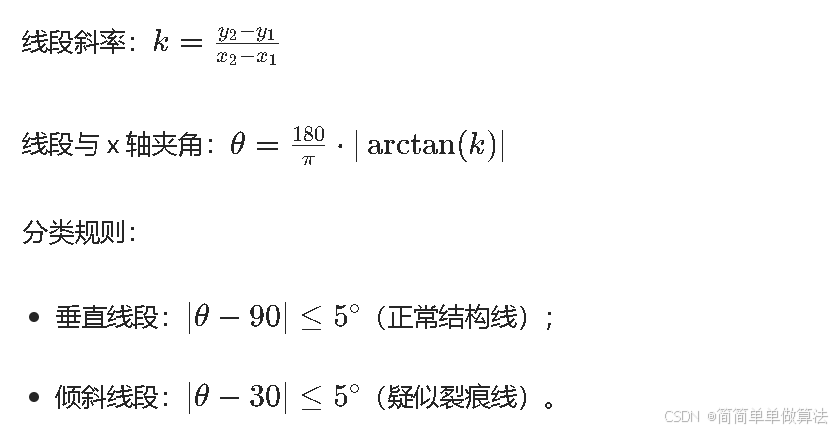

线段分类：计算每个线段的角度，区分垂直正常线段与倾斜裂痕线段：

金属冲孔板的正常结构线（如孔的边缘线）具有固定角度特征（如垂直），而裂痕多表现为特定倾斜角度的线段或垂直方向的不连续段。通过计算线段角度并分类，可区分正常线段与异常裂痕线段。

6.算法完整程序工程
