随着电动汽车 市场的快速发展，汽车 光伏 技术逐渐成为提升车辆续航能力的重要方向。太阳光模拟器 作为光伏组件 室内测试的重要设备，能够在实验室环境下复现接近太阳光谱 和辐照度 的光照条件，广泛应用于组件的功率标定与性能评估。下文，紫创测控luminbox 基于相关研究成果，探讨准直太阳光模拟器 在汽车 曲面光伏组件辐照测试中的应用。
一、汽车光伏曲面组件测试的辐照不均匀性
太阳光模拟 是光伏组件室内测试的核心技术，能够在实验室环境下复现接近太阳光谱和辐照度 的光照条件，广泛应用于组件的功率标定和性能评估。根据IEC 60904-9标准 ，传统太阳光模拟器通常采用点光源设计 ，通过将光源置于距被测组件一定距离处，实现对平面组件的均匀照明。
然而，对于汽车 的曲面 光伏 组件 ，其表面各点与光源之间的夹角不同，导致固有辐照不均匀性 。若使用非准直光源 （如传统点光源模拟器），由于光束发散角 的存存，会进一步加剧这种不均匀性，造成测试结果的偏差。
二 、太阳光模拟器的辐照测试优化

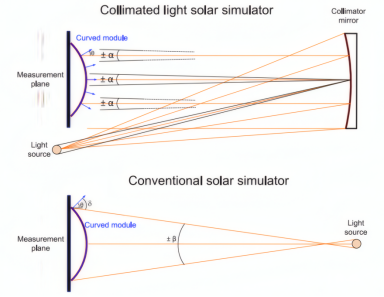

准直光太阳模拟器与传统太阳模拟器的结构示意图
传统辐照测试 的光源距离组件通常为6--10米 ，光束发散角可达15度以上 ，导致组件边缘区域的等效辐照度 显著下降。这种"不均匀性放大效应"不仅与组件本身的曲率 有关，还受到光源设计、灯组尺寸和灯-模距离等因素的影响。
针对汽车 光伏组件 的弧形特征，需对太阳光模拟器 的测试体系进行优化，核心目标是复现自然太阳光在弧形组件表面的辐照分布，同时严格控制杂散光干扰 ，将其对辐照测试的影响控制在 1% 以内，保障测试精度。优化后的准直光太阳模拟器测试体系，可精准还原弧形组件表面的余弦辐照响应，为组件性能表征提供可靠依据。
三、 电气连接方式对准直光测试结果的影响

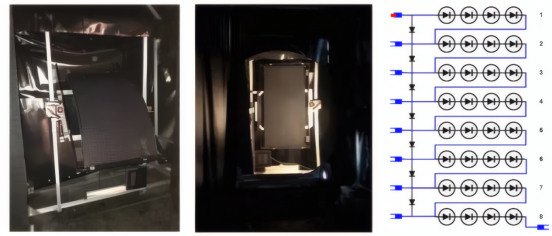

(左）安装在太阳光模拟器旋转结构上的曲面光伏组件；（中）准直反射镜中该组件的镜像；（右）该组件的电气连接示意图。
辐照不均匀性 对组件电性能的影响还与电池片的串并联结构 及旁路二极管 的配置密切相关。研究选取三种典型电气连接方式 进行分析，结果表明，无论采用何种连接方案，传统模拟器测得的功率输出均低于 改进的准直光太阳模拟器 下的真实值，且偏差随入射角增大而加剧。这进一步说明，仅依靠修正因子难以实现对不同组件设计的统一补偿。
四、准直光模拟 测试 结果验证

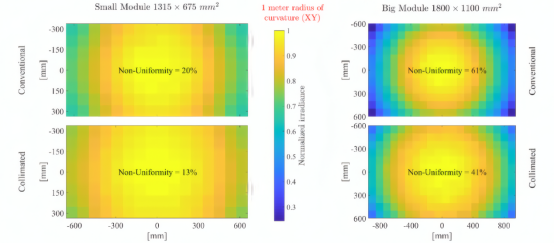

曲率半径均为 1 米的两款组件在传统太阳模拟器（上）和准直太阳模拟器（下）下的辐照度网格分布图
基于优化后的准直光太阳模拟器 测试体系开展的实验验证表明，在 1m 曲率的汽车 光伏组件测试 中，电池片短路电流的实测值与理论余弦响应的偏差可控制在 0.5% 以内，充分验证了测试结果的准确性。
实验采用 32 片 MWT 电池片 组成的弧形组件，分为 8 串 4 片的串联结构，可实现各串独立测试，结果显示组件各串的短路电流 严格遵循曲率的余弦响应规律，与自然太阳光下的辐照特征高度契合 。同时，测试结果也证实，优化后的准直光太阳模拟器 可有效规避传统设备的功率低估问题，精准反映不同电气连接方式下弧形组件的实际发电性能。
综上，太阳光模拟器 在汽车 曲面光伏组件 测试中发挥着关键作用。优化后的准直太阳模拟器 测试体系精准复现自然光照分布 ，将短路电流偏差控制在0.5% 以内，有效解决了传统测试设备因光束发散 导致的功率低估问题。该技术为曲面组件的精准性能评估 提供了可靠手段，有力支撑汽车 光伏的标准化测试与产业化发展。
