一、项目背景
本次项目落地于国内某大型汽车零部件智能制造工厂，属于工业自动化领域核心高端制造场景，也是工业物联网深度落地的典型赛道。随着汽车行业智能化、网联化转型加速，该工厂主打精密变速箱壳体加工产线，原有产线采用欧姆龙系列PLC作为核心控制单元，依托EtherNet/IP总线协议实现车间内控制层设备的闭环通信，保障加工精度与生产节拍。
产线配套部署了多款TCP/IP协议标准工业设备，包括智能温度传感器、压力采集模块、能耗监测仪、视觉检测相机等，这类设备仅支持标准TCP/IP协议通信，无法直接与欧姆龙PLC的EtherNet/IP总线协议对接。工厂推进数字化转型，亟需打通控制层与感知层的数据壁垒，实现全流程生产数据采集、远程监控与异常预警，搭建完善的工业物联网架构，而协议不兼容成为数字化升级的核心瓶颈，急需专业的工业网关完成协议转换，实现跨协议设备互联互通。

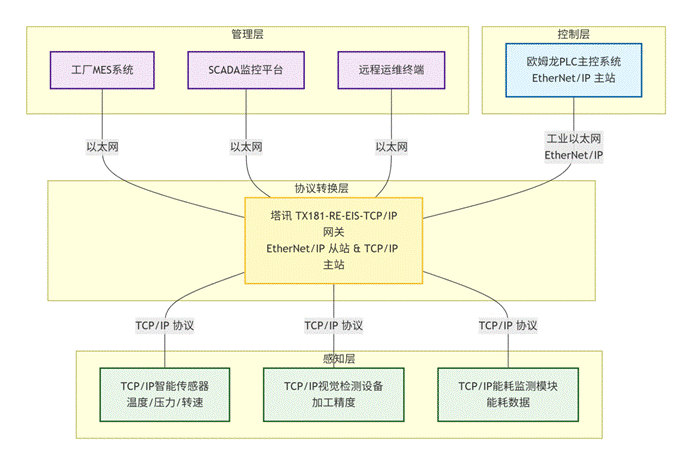

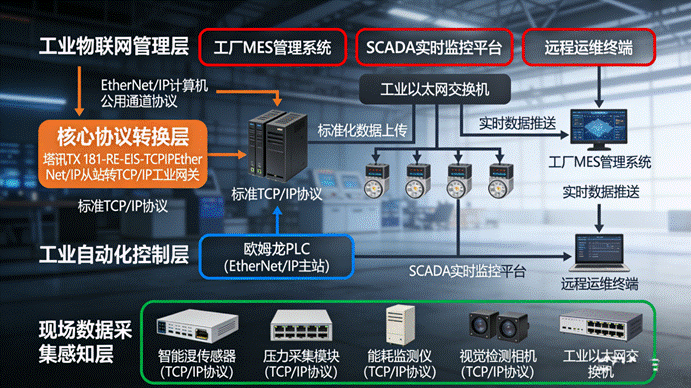

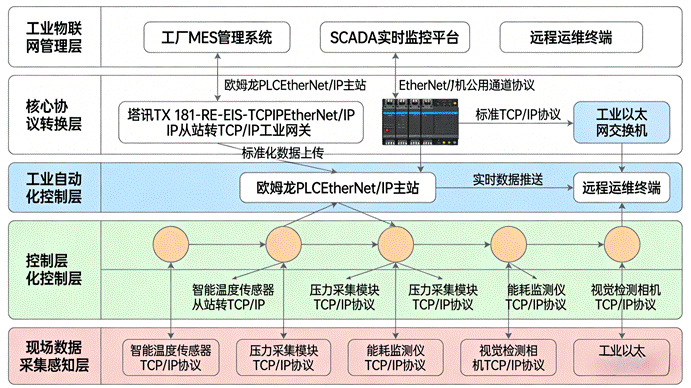

二、系统架构与拓扑图
三、项目核心痛点
1. 协议壁垒无法突破：欧姆龙PLC采用专用EtherNet/IP工业总线协议，现场TCP/IP协议采集设备为通用以太网通信模式，二者协议底层架构不同，无法直接组网通信，生产数据孤立存在，无法实现控制指令下发与现场数据回传的双向交互。
2. 数据采集效率低下 ：原有现场数据依赖人工手抄记录，无专用数据采集器实现自动化采集，数据滞后性强、误差率高，无法支撑产线实时监控、工艺优化与能耗分析，违背工业物联网实时性、精准性核心要求。
3. 运维难度大成本高：产线设备分散部署，无统一通信管控平台，设备故障无法提前预警，只能被动抢修，影响生产连续性；同时原有通信方案无冗余设计，抗干扰能力弱，工业现场强电磁环境易导致通信中断，影响生产稳定性。
4. 数字化升级适配性差：原有设备无法接入工厂MES系统，生产数据、设备状态数据无法上传至管理层，工业自动化与信息化断层，难以实现智能生产、精益管控的升级目标。
四、功能简介
本项目核心依托塔讯 TX 181-RE-EIS-TCPIP 工业网关实现两大核心功能，全面满足产线工业自动化与工业物联网升级需求：

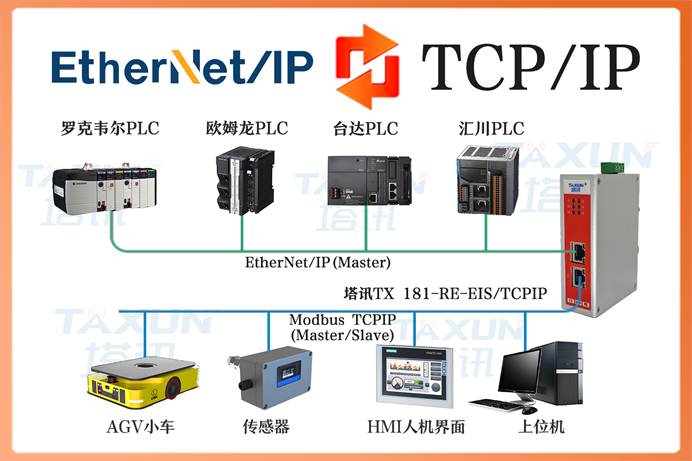

1. 双向协议转换功能：网关作为专用总线协议转换设备，稳定实现EtherNet/IP从站协议与标准TCP/IP协议的双向透明转换，欧姆龙PLC可通过网关直接读取TCP/IP设备的实时采集数据，同时可向下下发控制指令，实现控制与采集双向互通，数据传输延迟低、丢包率极低，适配工业现场高实时性需求。
2. 工业数据采集与上传功能 ：网关兼具数据采集器核心属性，可批量采集现场多台TCP/IP设备的运行数据、工艺参数、能耗数据，完成数据标准化处理后，同步上传至欧姆龙PLC与工厂MES系统，支持数据缓存、断点续传，保障数据完整性，实现生产数据全流程可追溯，助力工业物联网数据中台搭建。
此外，网关具备工业级宽温、抗电磁干扰、防雷浪涌防护特性，支持7×24小时不间断运行，适配汽车零部件产线强电磁、高粉尘的恶劣工况，同时支持本地可视化配置，运维便捷。
五、现场实施配置步骤
1. 硬件安装与组网：将塔讯TX 181-RE-EIS-TCPIP网关固定于产线电控柜DIN导轨，完成24VDC工业电源接线；分别用超五类工业网线，将网关EtherNet/IP接口与欧姆龙PLC以太网口连接，网关TCP/IP接口与现场TCP/IP设备交换机、中控室交换机连接，完成硬件组网，检查指示灯正常亮起。
2. 网关 IP 地址配置：将调试电脑IP地址设置为与网关默认IP同一网段，通过网页端登录网关配置后台，修改网关EtherNet/IP侧IP与PLC网段一致，TCP/IP侧IP与现场采集设备网段匹配，避免IP冲突，保存配置并重启网关生效。
3.EtherNet/IP 从站参数配置：在欧姆龙PLC编程软件中，添加EtherNet/IP从站设备，扫描识别塔讯网关，配置输入输出数据映射区，定义数据长度、传输速率，匹配网关EtherNet/IP通信参数，完成PLC侧从站组态，确保PLC成功识别网关。
4.TCP/IP 设备通信配置：在网关配置后台，添加TCP/IP设备节点，设置每台设备的IP地址、通信端口、数据采集地址与采集周期，配置数据解析规则，将现场设备的原始数据映射至PLC对应寄存器，实现数据点位一一对应。
5. 调试与测试：启动产线试运行模式，通过PLC编程软件监控寄存器数据，核对现场采集数据与PLC端接收数据一致性；测试PLC指令下发至TCP/IP设备的响应速度，排查通信延迟与丢包问题；优化参数配置，确保双向通信稳定、数据精准，完成联调后正式投入运行。
六、应用效果与实施前后对比
（一）实施前现状
1.协议完全隔离，欧姆龙PLC无法获取现场TCP/IP设备数据，生产数据人工记录，误差率超15%，数据滞后时间长达2小时；
2.无统一数据采集通道，设备状态无法实时监控，故障平均响应时间超40分钟，产线停机率偏高；
3.工业自动化与信息化脱节，数据无法接入MES系统，无法实现智能分析与精益管控，数字化升级停滞；
4.通信无冗余保障，现场电磁干扰易导致通信中断，运维成本高，生产稳定性不足。
（二）实施后效果
1.协议壁垒彻底打通，通过塔讯工业网关实现EtherNet/IP与TCP/IP协议无缝对接，数据传输延迟≤5ms，数据采集精准度达99.9%，实现全流程自动化数据采集，替代人工操作；
2.搭建完善的工业物联网数据链路，现场数据实时上传至PLC与MES系统，SCADA平台实现产线全维度可视化监控，设备故障提前预警，故障响应时间缩短至5分钟以内，产线停机率降低60%；
3.工业自动化管控水平大幅提升，PLC可根据现场采集数据自动调整加工参数，实现闭环智能控制，产品合格率提升3%，生产效率提升12%；
4.网关工业级性能保障7×24小时稳定运行，抗干扰能力强，通信中断率近乎为零，运维工作量减少70%，整体运维成本大幅降低；
5.完成生产数据全采集、全上传，为工厂数字化决策、工艺优化、能耗管控提供精准数据支撑，全面推进工业物联网落地。
七、项目总结
本次汽车零部件产线升级项目，依托塔讯 TX 181-RE-EIS-TCPIP 总线协议网关 ，成功实现欧姆龙PLC（EtherNet/IP协议）与TCP/IP现场设备的无缝通信，完美解决了工业自动化场景中常见的多协议不兼容、数据采集难、数字化升级受阻的核心问题，是工业网关 、智能网关在工业物联网落地中的典型应用。
项目充分体现了总线协议 转换设备在工业数字化转型中的核心价值，专用数据采集器与协议网关一体化设计，既保障了工业自动化控制的实时性与稳定性，又打通了数据采集与上传的关键链路，助力高端制造产线实现"自动化+信息化+物联网"深度融合。
该方案具备改造便捷、成本可控、稳定性高、适配性强的优势，可广泛复制到汽车制造、3C电子、装备制造等多个工业自动化主流场景，为工业物联网全面落地、工厂数字化升级提供了高效可行的技术路径，也印证了专业工业协议网关在工业数字化转型中的不可或缺的地位。
（相关技术交流咨询售后请与王工留言）
