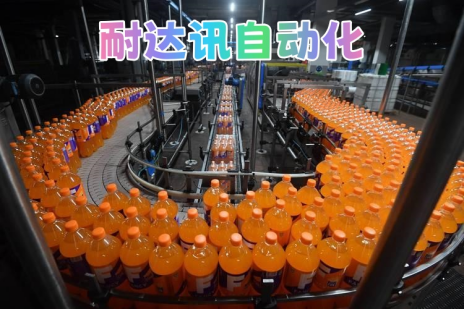

在智能制造升级过程中，某食品饮料灌装生产线面临典型的异构网络兼容难题：产线主控系统采用三菱PLC（CC-Link IE从站），而新增的欧姆龙NX系列PLC（EtherNet/IP从站）因协议不兼容无法直接通信，导致灌装机与贴标机节拍不同步，设备等待时间占比达18%，严重影响生产效率。为破解这一行业共性难题，项目团队引入耐达讯自动化CC-Link IE转EtherNet/IP网关（型号NY-CE-EIP），通过硬件级协议转换实现跨品牌设备无缝协同。

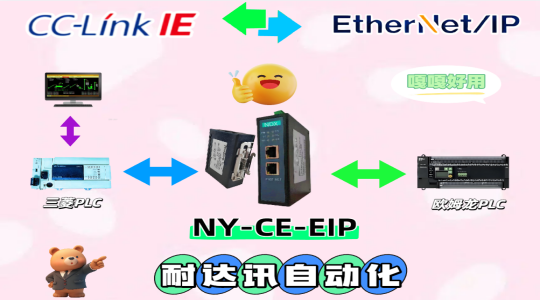

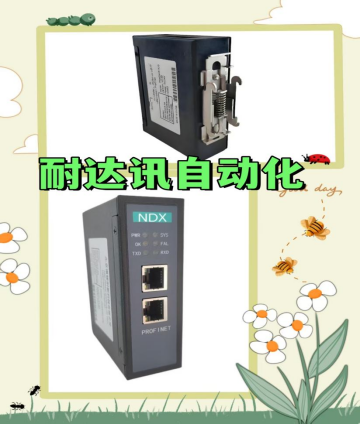

在硬件架构上，网关采用双协议接口设计：CC-Link IE侧配置为从站，通过工业以太网线接入三菱PLC的CC-Link IE网络，站号设为10；EtherNet/IP侧配置为适配器（Adapter），连接欧姆龙PLC的EtherNet/IP网络，IP地址设为192.168.1.20，子网掩码255.255.255.0。物理连接采用标准RJ45工业网线，网关通过DIN导轨安装于控制柜，供电为24VDC，抗干扰等级符合工业三级标准。
软件配置通过耐达讯专用配置工具实现。首先在CC-Link IE侧创建数据映射区，将三菱PLC的灌装速度指令（地址WY0-WY3）映射至网关输入缓冲区，同时将欧姆龙PLC的贴标机状态信号（地址WY100-WY103）映射至网关输出缓冲区。在EtherNet/IP侧，导入欧姆龙PLC的EDS文件，配置I/O连接参数：输入数据长度16字节，对应贴标机运行状态、故障代码等信号；输出数据长度16字节，对应灌装速度设定值。通过标签名映射功能，将三菱PLC的"Fill_Speed"标签与欧姆龙PLC的"Labeler_Status"标签建立双向关联，实现控制指令与状态反馈的实时同步。
测试阶段，通过模拟灌装线不同生产节拍验证通信性能。当三菱PLC发送500ml/s灌装速度指令时，欧姆龙PLC在8ms内完成贴标机速度同步，设备协同误差控制在±1mm以内。连续72小时运行测试显示，数据丢包率低于0.01%，通信延迟稳定在5-10ms区间，满足高速灌装线实时性要求。故障模拟测试中，当贴标机触发急停信号，网关在3ms内将状态反馈至三菱PLC，触发灌装机同步停机，有效避免物料浪费。
项目实施后，灌装线整体效率提升22%，设备等待时间占比降至5%以下，年节约生产成本约15万元。通过网关的协议转换功能，避免了更换原有PLC系统的高额投入，改造成本仅为系统升级方案的1/5。此外，网关支持远程Web监控，运维人员可实时查看通信状态、数据流量等参数，故障排查时间缩短60%。该案例验证了耐达讯自动化CC-Link IE转EtherNet/IP网关在跨协议设备集成中的可靠性，为食品饮料行业多品牌设备协同提供了可复用的解决方案，对推动产线智能化升级具有示范意义。
