ESP-IDF 简介

ESP-IDF（Espressif IoT Development Framework）是乐鑫（Espressif Systems）为 ESP 系列芯片开发的物联网开发框架。它支持 ESP32、 ESP32-S、 ESP32-C 和 ESP32-H 系列 SoC，基于C/C++语言提供了一个自给自足的 SDK，方便用户在这些平台上开发通用应用程序。

---

一、 ESP-IDF 特点：

• 免费开源：ESP-IDF 相关资源已在 GitHub 上免费开放

• 专业稳定：发布版本均经过严格测试，确保稳定，便于快速量产

• 功能丰富：集成大量软件组件，包括 RTOS、外设驱动、网络栈、协议栈及应用助手

• 多 IDE 支持：支持 Eclipse、VSCode 等 IDE，易于上手

• 文档完善：提供详尽的组件文档和设计文档，帮助开发者理解功能和选型

• 跨平台：支持

二、 自动化构建系统

Windows、Linux、macOS，提供完整工具链、API、组件和工作流程

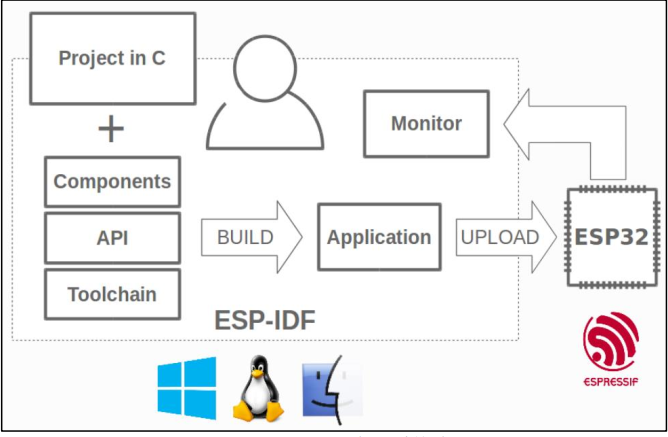

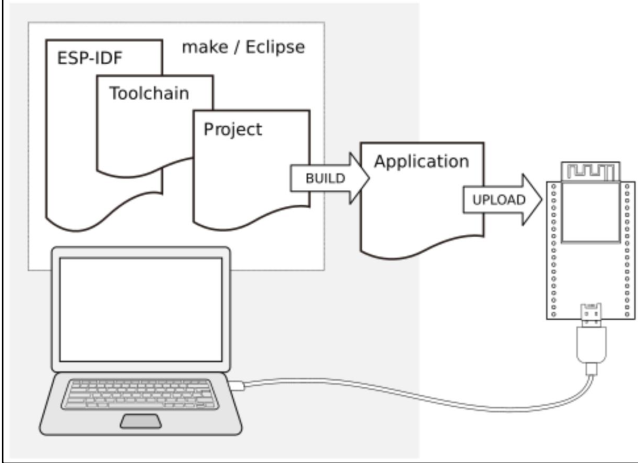

ESP-IDF 编译系统流程：

编译流程

• 工程文件（C项目+中间组件+工具链）编译生成可执行文件

• 可执行文件下载到 ESP32 芯片

• 芯片通过监控器向开发者提供实时反馈

编译系统

• 基于 Make 或 CMake 构建系统

• 自动化处理编译、链接、生成固件镜像

• 通过命令行触发，类似 Linux 开发方式

主要缺点

• 学习曲线陡峭：需要理解目录结构、编译系统、配置文件和 API

• 编译过程繁琐：大型项目编译时间长，影响开发效率

• 缺乏图形界面：命令行操作对部分开发者不够直观

• 配置复杂：sdkconfig 配置选项多，配置错误可能导致失败

使用乐鑫官方支持的 IDE 进行开发，提高开发效率

VS Code/Eclipse/Espressif-IDE 等 IDE 的开发 ESP-IDF 程序流程图

ESP-IDF 在 VS Code 集成环境

• 代码编辑与智能提示：提供代码高亮、语法检查、自动补全，以及 ESP-IDF 特定函数和 API 的智能提示

• 构建与调试：集成 idf.py build 等命令，支持通过 launch.json 配置断点、单步执行、查看变量等调试功能

• 项目管理与配置：支持多项目管理切换，可通过 settings.json 为每个项目设置特定的构建和调试选项

• 集成终端与日志：内置终端执行 ESP-IDF 命令，方便查看构建日志和调试输出

三. ESP-IDF 库框架结构

1.源码库

目录	功能描述	核心作用
components	提供模块化、可配置、可重用和可扩展的代码组织方式	核心组件库 • 包含驱动、协议栈、RTOS等 • 支持自定义组件扩展 • 实现代码跨项目复用
docs	包含 ESP-IDF 相关的文档和指南	知识文档中心 • 提供入门指南和API参考 • 支持本地化文档查阅 • 可离线浏览
examples	为开发者提供丰富的学习资源、原型开发工具和功能演示	示例代码库 • 涵盖各功能的完整项目 • 可作为新项目模板 • 快速上手最佳实践
tools	提供开发 ESP-IDF 项目所需的各种工具和脚本	开发工具链 • 包含构建、烧录、调试工具 • 提供一键式命令工具 • 提升开发部署效率

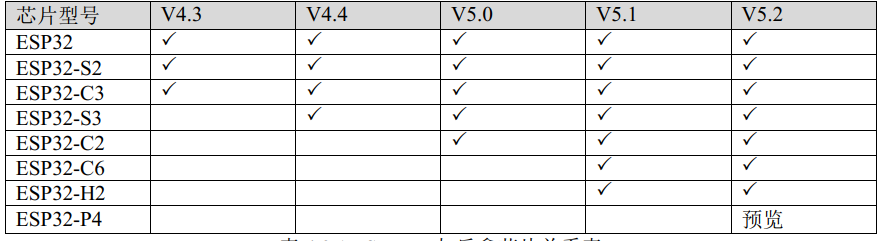

每款乐鑫芯片在不同 ESP-IDF 版本中的支持状态如下表所示

2. IDF 工程简介

ESP-IDF 工程采用"组件"式设计，由多个独立组件组成，包括：

• 基础库（libc、ROM bindings 等）

• 驱动（Wi-Fi、传感器等）

• 协议栈（TCP/IP）

• 操作系统（FreeRTOS）

• 服务组件（Web 服务器等）

• 主程序（main 组件，包含入口函数）

构建系统

• 基于 CMake，支持自定义配置

• 组件间存在依赖关系，确保有序协作

• 构建系统在 ESP-IDF 目录、项目目录、用户组件目录中查找所有组件

• 通过菜单系统配置每个组件

• 配置完成后自动编译，生成最终固件

项目组成部分

• 项目：包含构建可执行应用程序所需的全部文件和配置，以及分区表、数据/文件系统分区、引导程序等支持文件

• 项目配置：保存在项目根目录的 sdkconfig 文件中，通过 idf.py menuconfig 修改，每个项目只有一个配置文件

• 应用程序：ESP-IDF 构建得到的可执行文件，包括项目应用程序（用户自定义固件）和引导程序（启动并初始化项目应用程序）

• 组件：模块化独立的代码，编译成静态库（.a 文件）并链接到应用程序，由 ESP-IDF 官方或开源项目提供

• 目标：运行构建后应用程序的硬件设备，当前支持 esp32、esp32s2、esp32s3

• ESP-IDF：独立于项目，通过 IDF_PATH 环境变量链接，实现 IDF 框架与项目分离

• 交叉编译工具链：安装在系统 PATH 环境变量中，不属于项目组成部分

sample_project

D:\ESP32\Espressif\frameworks\esp-idf-v5.1.2\examples\getstarted\sample_project

1. 顶层 CMakeLists.txt

• CMake 构建系统的主文件，设置项目全局 CMake 变量

• 导入 /tools/cmake/project.cmake 实现构建系统

• 指定项目名称

cmake_minimum_required(VERSION 3.16)

include($ENV{IDF_PATH}/tools/cmake/project.cmake)

project(myProject)

2. main 目录（特殊组件）

• main.c：定义程序入口函数 app_main()

• CMakeLists.txt：将组件添加到构建系统

idf_component_register(SRCS "main.c"

INCLUDE_DIRS ".")

• SRCS：源文件列表（.c、.cpp、.cc、.S 等）

• INCLUDE_DIRS：头文件搜索路径

• REQUIRES：依赖库设置（可选）

3. sdkconfig

• 项目配置文件

• 执行 idf.py menuconfig 时创建或更新

• 保存所有组件配置信息

4. 构建流程

• 子层 CMakeLists.txt：将组件整合进构建系统

• sdkconfig：设置构建配置选项（控制编译哪些代码）

• 顶层 CMakeLists.txt：指定 CMake 版本，引用 project.cmake 指导构建流程

• build 目录：构建完成后生成，包含临时目标文件、库文件、最终二进制文件

四 安装 ESP-IDF

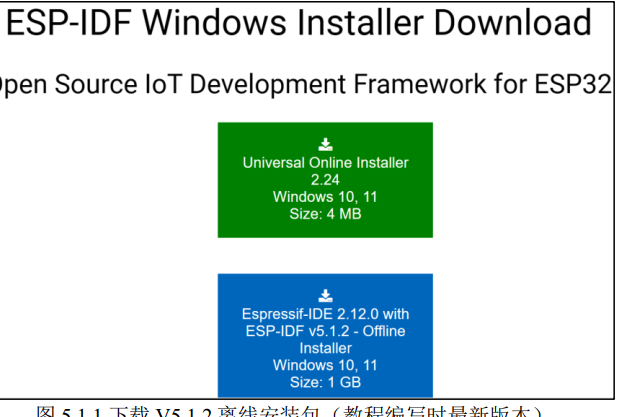

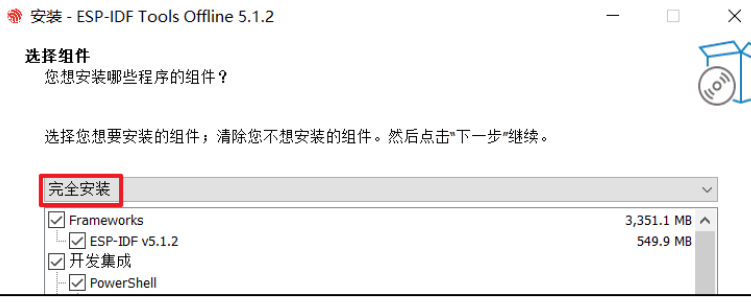

乐鑫官方的 Windows 安装下载中心下载 ESP32- IDF 安装包

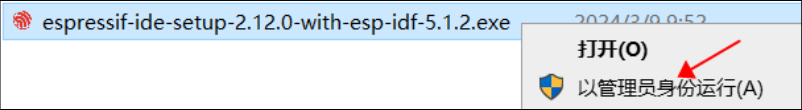

右键选择<以管理员身份运行>运行

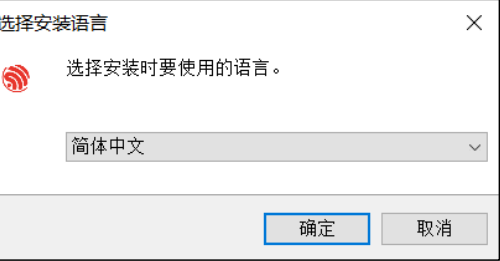

简体中文安装

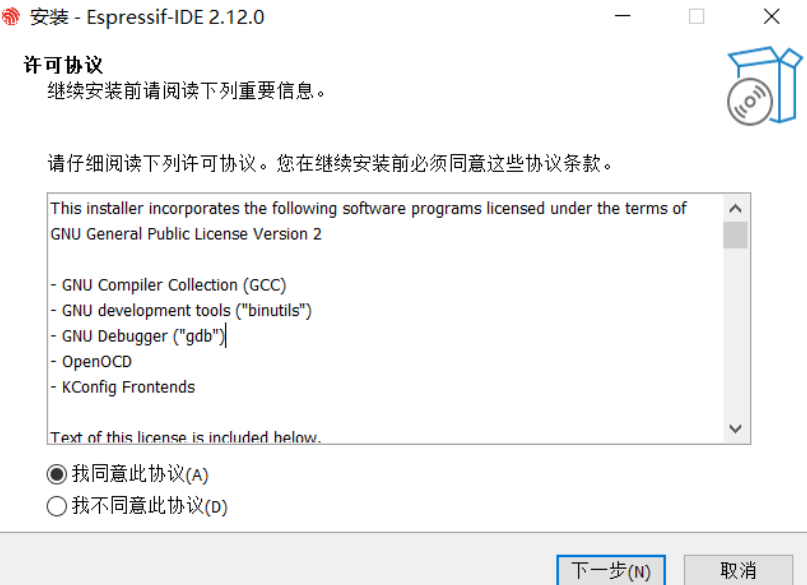

许可协议

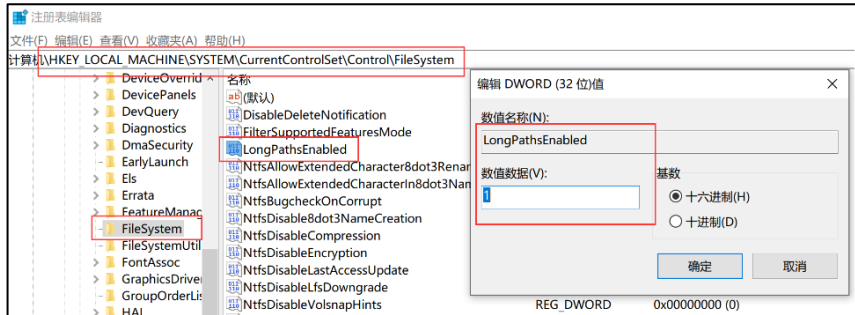

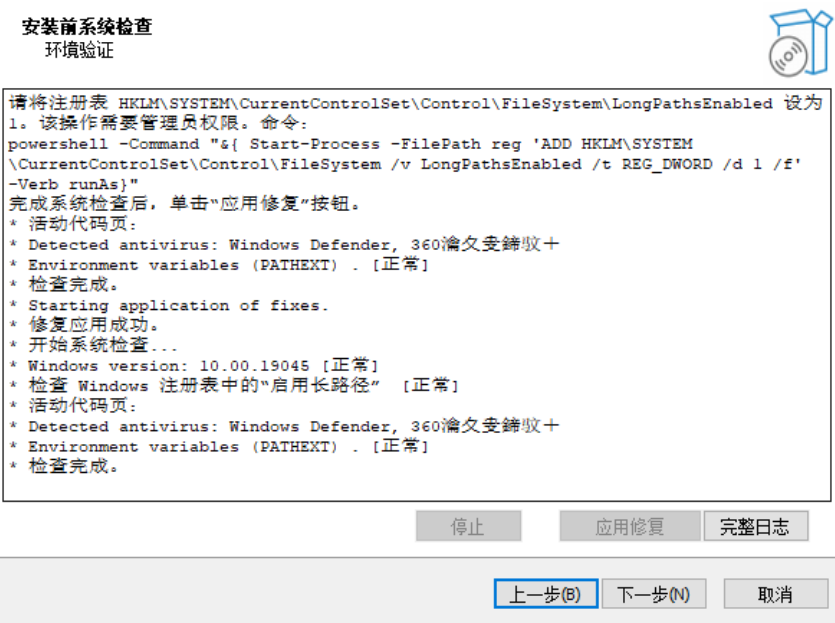

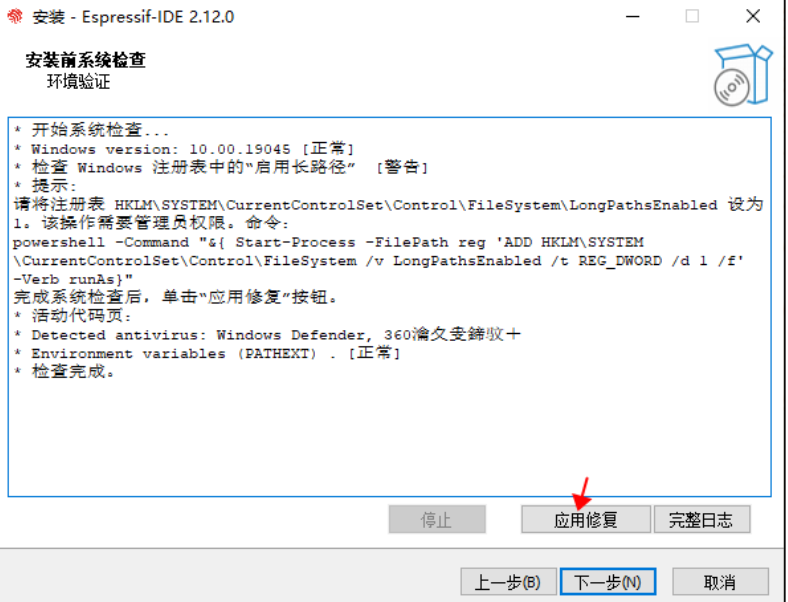

修复不成功， 安装软件打开时没有使用管理员权限打开，可以手动修改注册表来支持长路径：打开注册表 HKLM\SYSTEM\CurrentControlSet\Control\FileSystem\LongPath sEnabled 设置为 1

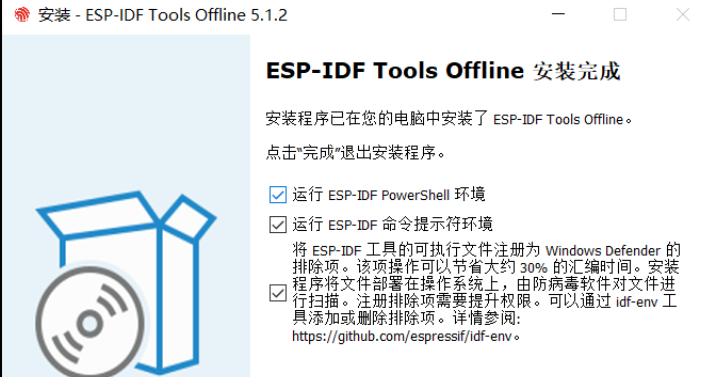

全部源码编译后可几十 G 的大小占用，我们在 D 盘下创建 ESP32\Espressif 文件夹来保存 ESP32-IDF 库安装过程

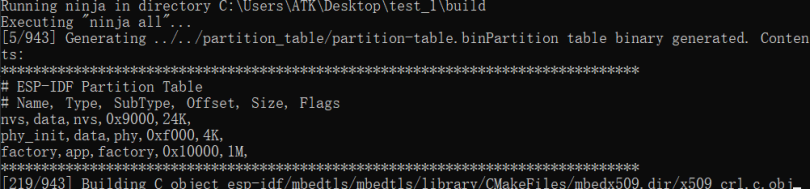

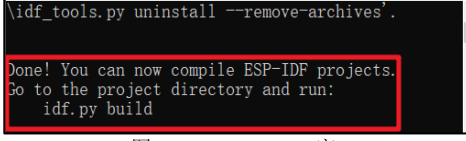

idf.py build 指令，说明环境安装成功

环境变量

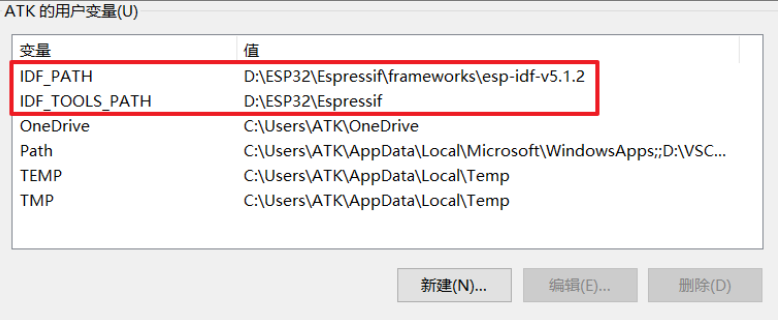

添加IDF_TOOLS_PATH 和IDF_PATH 环境变量

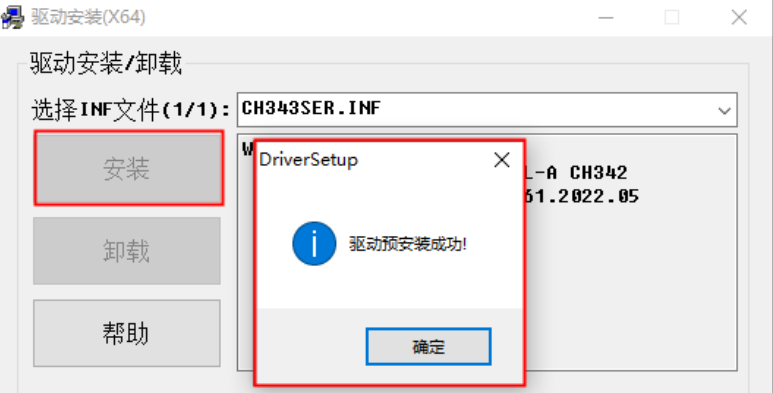

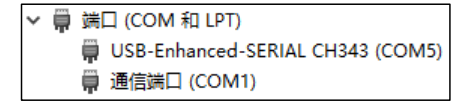

安装 USB 虚拟串口驱动

CH343P 芯片的驱动程序

ESP-IDF 命令构建或编译系统

1. 构建系统：基于 CMake 生成适用于不同目标平台的构建文件，处理编译和链接步骤

2. 菜单配置：idf.py menuconfig 提供文本用户界面，用于选择目标硬件、设置编译选项、启用或禁用组件

3. 烧录和调试：支持将构建好的二进制文件烧录到目标设备（idf.py -p PORT flash），可与 GDB 等调试器配合使用

4. 清理和重新构建：提供清理构建文件功能，确保从头开始重新构建项目

5. 项目模板和示例：与 ESP-IDF 提供的项目模板和示例代码配合使用，快速启动项目

6. 扩展性：允许开发者添加自定义构建步骤和脚本，满足特定项目需求

1. 创建新工程（create-project）

idf.py create-project --path <path> <project_name> 用于快速创建新项目目录结构和模板文件。

参数说明

• --path：指定创建工程的位置（必须在文件夹路径下）

• project_name：项目工程名称

使用示例

idf.py create-project --path C:\Users\ATK\Desktop\test_1 led

2. 创建新组件（create-component）

idf.py create-component <component_name> 创建一个包含基本文件集的新组件，一般用于存放第三方组件或驱动程序。

参数说明

• component_name：组件名称

使用方法

1. 使用 cd 命令进入工程路径

2. 执行 idf.py create-component <component_name> 创建组件

组件通常存放在 component 文件夹中，用于存储第三方组件或用户驱动代码。

3. 设置目标芯片（set-target）

idf.py set-target <target> 用于设置工程的目标芯片。新建工程默认为 ESP32，如需使用其他芯片（如 ESP32-S3），需使用此命令重新指定。

参数说明

• target：目标芯片，可通过 idf.py --list-targets 查看支持的芯片类型

使用方法

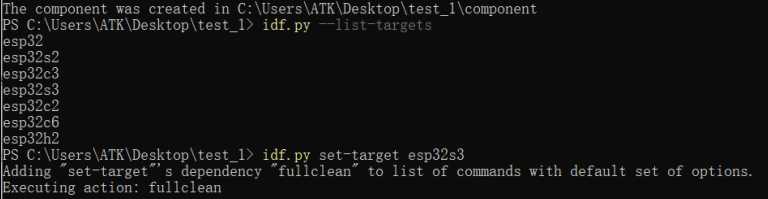

idf.py --list-targets # 查看支持的芯片类型

idf.py set-target esp32s3 # 设置目标芯片为 ESP32-S3

4，编译工程

"idf.py build"

5，监控项目

idf.py monitor"命令用来监控当前项目。

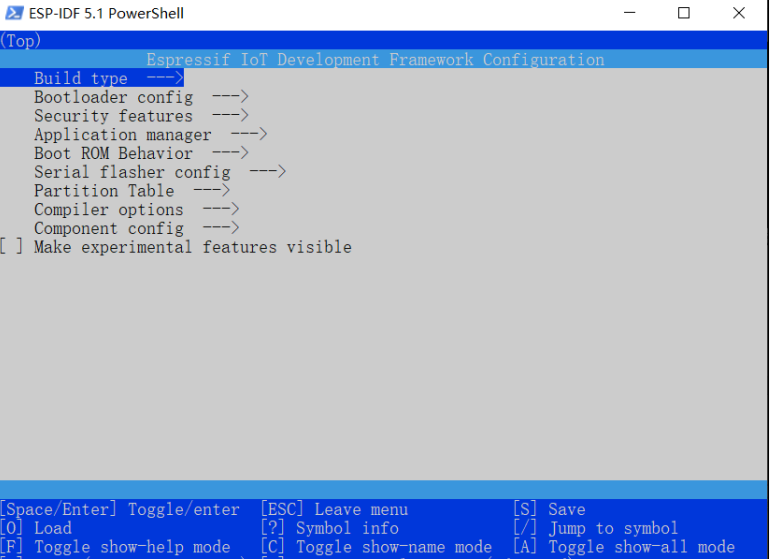

6，配置项目

idf.py menuconfig

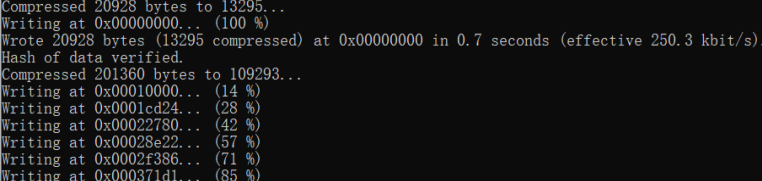

7，下载代码

把编译出来的可执行文件烧录到 ESP32-S3 芯片当中

idf.py -p COM9 flash

8，清除编译文件

idf.py clean

这个命令主要用于清理构建目录中的构建输出文件。 不会删除 CMake 的配置输出和其他相关文件

idf.py fullclean

删除整个 build 目录下的所有内容，包括所有的 CMake 配置输出文件。
