【解决】IndexOutOfRangeException: renderPassIndex

开发平台：Tuanjie 1.6.8

开发设备：Pico4

环境参数

XR Plugin Management 4.0.0 (4.4.0 installed)

XR Interaction Toolkit 2.0.0 (3.2.1 installed)

XR Core Utilities 2.3.0(2.5.2 installed)

复现操作

访问 XR Interaction Toolkit 示例场景
第一次运行正确。
第二次出现报错，且 XR设备画面未同步。

问题描述

复制代码

IndexOutOfRangeException: renderPassIndex
UnityEngine.XR.XRDisplaySubsystem.GetRenderPass (System.Int32 renderPassIndex, UnityEngine.XR.XRDisplaySubsystem+XRRenderPass& renderPass) (at <25e0418db4c544128dffa64efb6155b6>:0)
UnityEngine.Experimental.Rendering.XRSystem.CreateDefaultLayout (UnityEngine.Camera camera) (at ./Library/PackageCache/com.unity.render-pipelines.core@14.1.0/Runtime/XR/XRSystem.cs:280)
UnityEngine.Experimental.Rendering.XRLayout.AddCamera (UnityEngine.Camera camera, System.Boolean enableXR) (at ./Library/PackageCache/com.unity.render-pipelines.core@14.1.0/Runtime/XR/XRLayout.cs:31)
UnityEngine.Rendering.Universal.UniversalRenderPipeline.RenderCameraStack (UnityEngine.Rendering.ScriptableRenderContext context, UnityEngine.Camera baseCamera) (at ./Library/PackageCache/com.unity.render-pipelines.universal@14.1.0/Runtime/UniversalRenderPipeline.cs:819)
UnityEngine.Rendering.Universal.UniversalRenderPipeline.Render (UnityEngine.Rendering.ScriptableRenderContext renderContext, System.Collections.Generic.List`1[T] cameras) (at ./Library/PackageCache/com.unity.render-pipelines.universal@14.1.0/Runtime/UniversalRenderPipeline.cs:381)
UnityEngine.Rendering.RenderPipeline.InternalRender (UnityEngine.Rendering.ScriptableRenderContext context, System.Collections.Generic.List`1[T] cameras) (at <977369046ff24c3897731fb0252e62a3>:0)
UnityEngine.Rendering.RenderPipelineManager.DoRenderLoop_Internal (UnityEngine.Rendering.RenderPipelineAsset pipe, System.IntPtr loopPtr, UnityEngine.Object renderRequest, Unity.Collections.LowLevel.Unsafe.AtomicSafetyHandle safety) (at <977369046ff24c3897731fb0252e62a3>:0)
UnityEngine.GUIUtility:ProcessEvent(Int32, IntPtr, Boolean&)

指引 s_Display.GetRenderPass(renderPassIndex, out var renderPass) 为 NULL。即发生一次越界操作。

问题分析

问题源码如下：

复制代码

for (int renderPassIndex = 0; renderPassIndex < s_Display.GetRenderPassCount(); ++renderPassIndex)
{
	s_Display.GetRenderPass(renderPassIndex, out var renderPass);
	...
}

即 GetRenderPassCount() 实际数超出 GetRenderPass() 范围。即有画面渲染未被统计。

文档 | XRDisplaySubsystem.cs
文档 | GetRenderPass.cs
文档 | GetRenderPassCount.cs

重启 Unity 工程后即解决问题，但重复二次仍出现该问题。考虑实际渲染应该是在 Pico 设备上进行。我留意到第一次运行时，除 Pico 设备外，Unity 自身的 Game 视窗也同时在渲染画面。于是发现了问题原因。

解决方法 | 禁用 Game - Scene 同屏在线布局

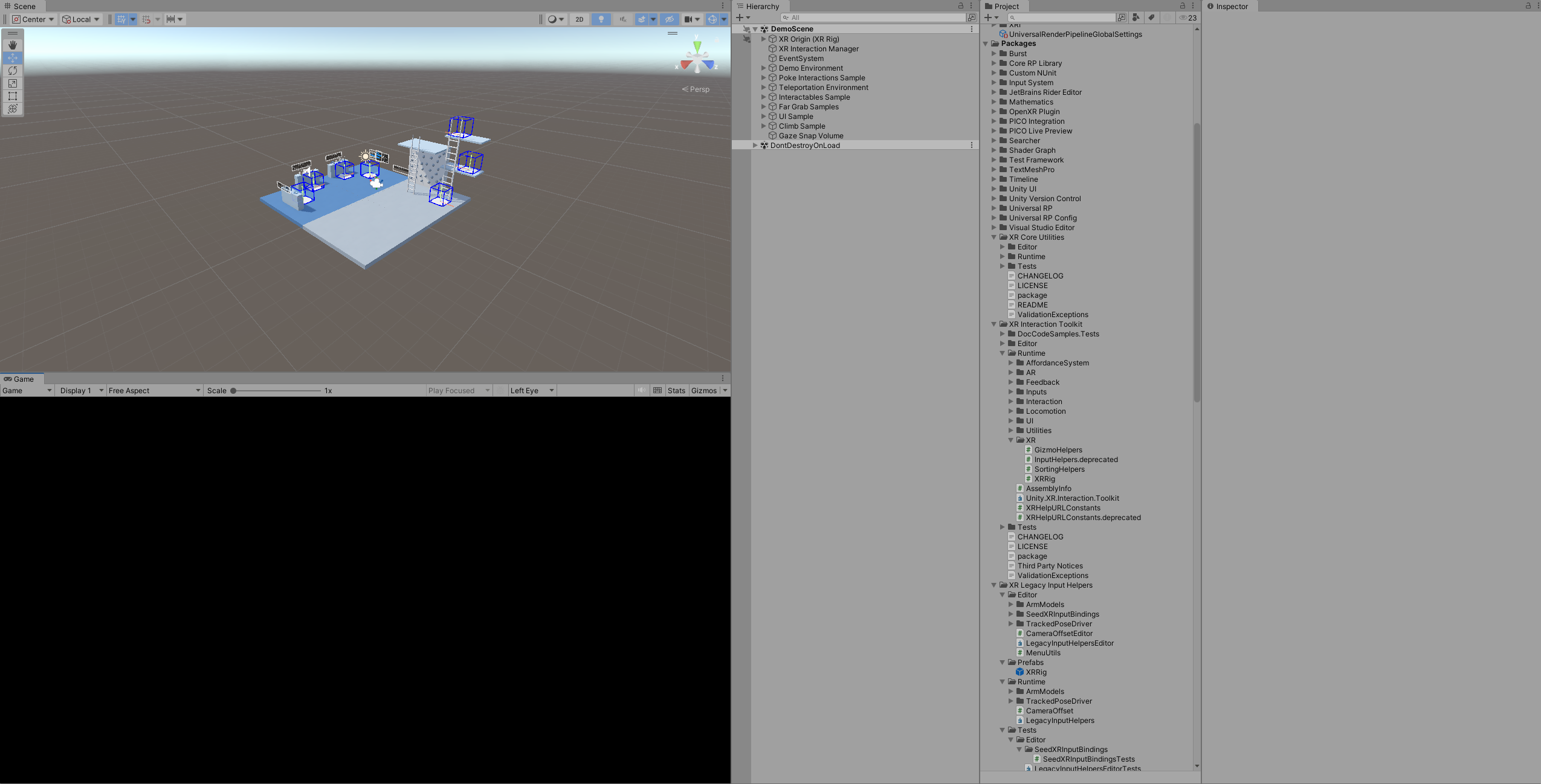

Scene - Game	Game - Scene	Scene/Game

Scene-Game：从布局角度，应该是默认左上开始。因此 Game 布局在 Scene 后会造成问题发生。

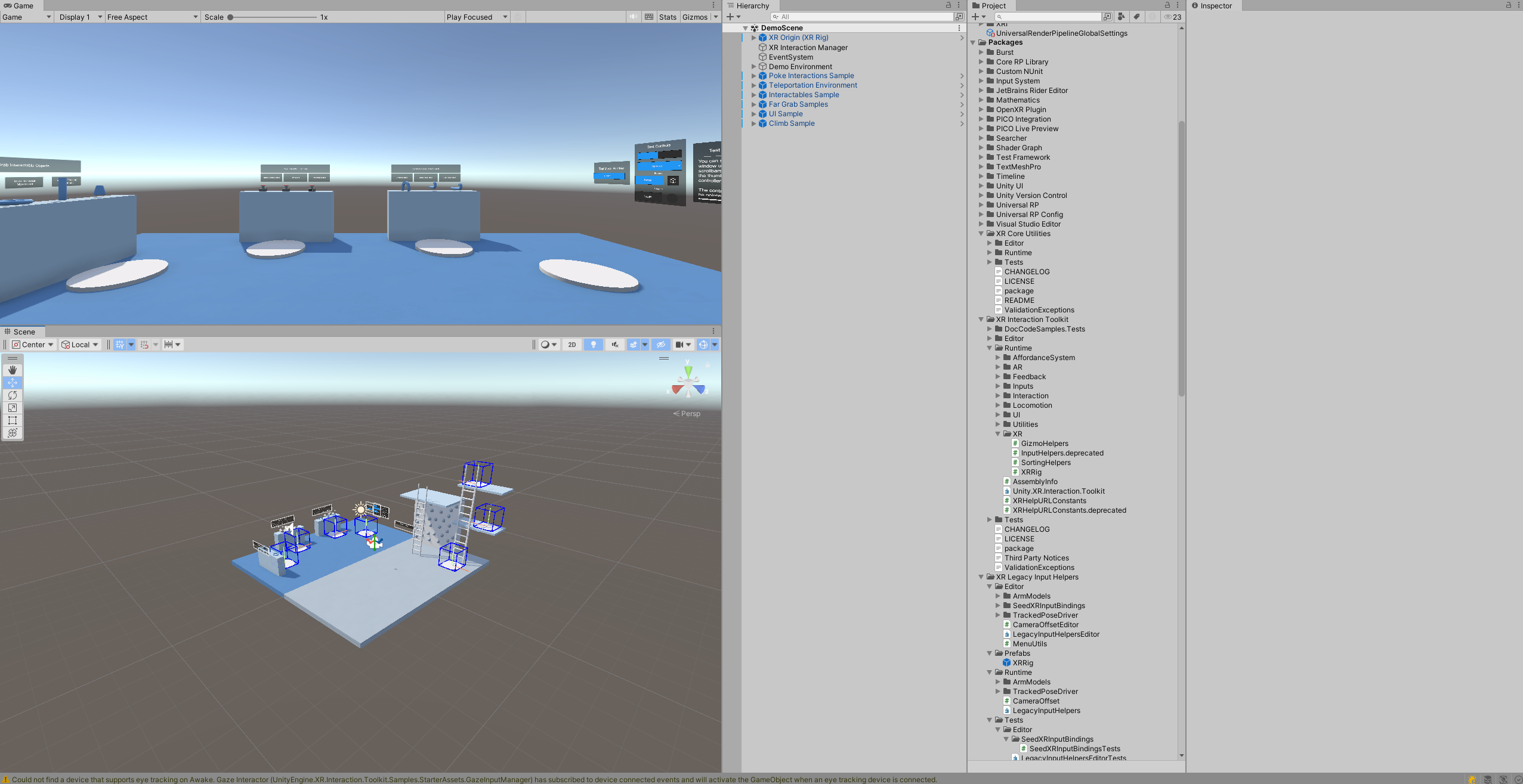

Game-Scene：将 Game 移动至首位即解决问题。
Scene/Game：即使用单窗口则不影响。

猜测：可能是 Unity 的布局导致 GetRenderPassCount() 统计到 Game 窗口，但拿不到 renderPass 问题。
