学习：Cesium （2）

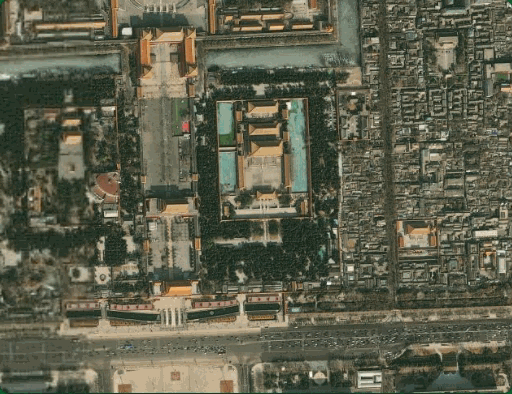

十二、相机的方向和位置

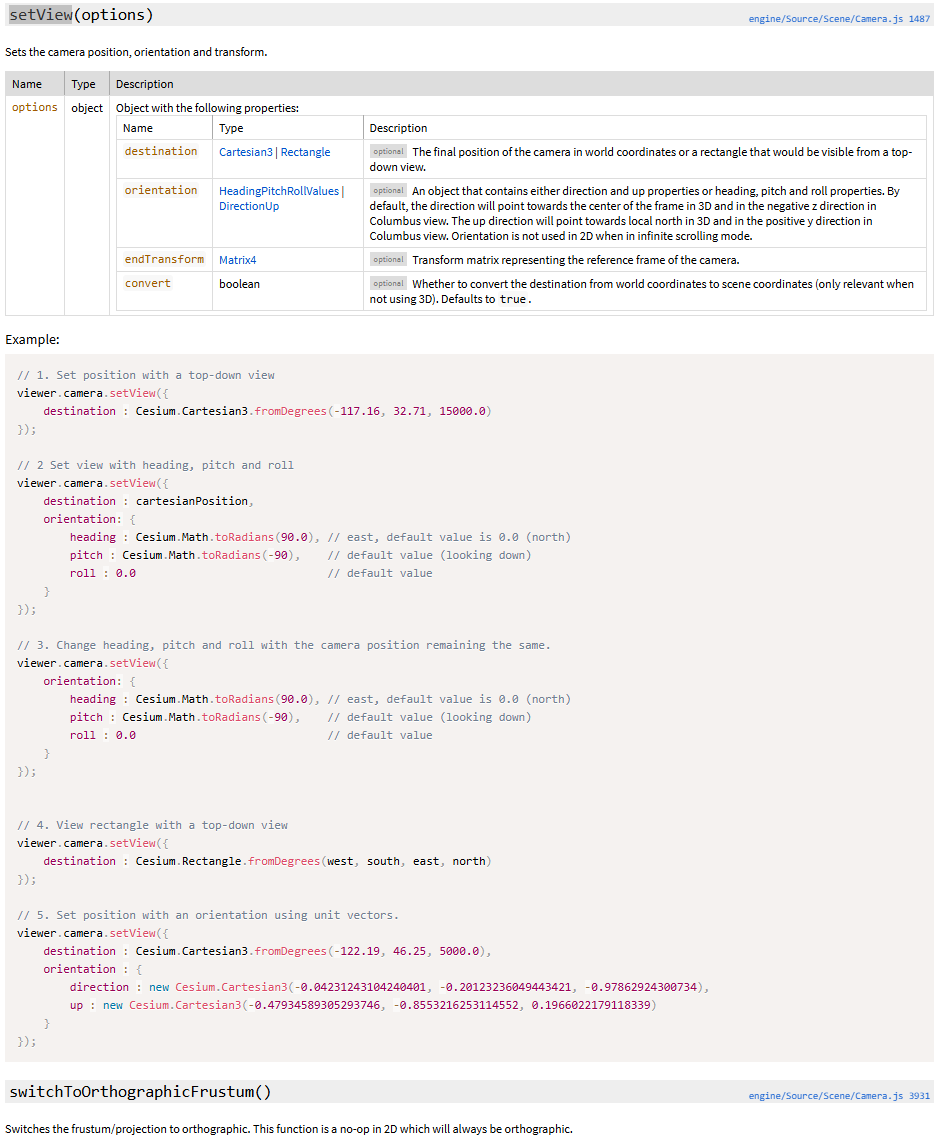

setView

相机位置

javascript 复制代码

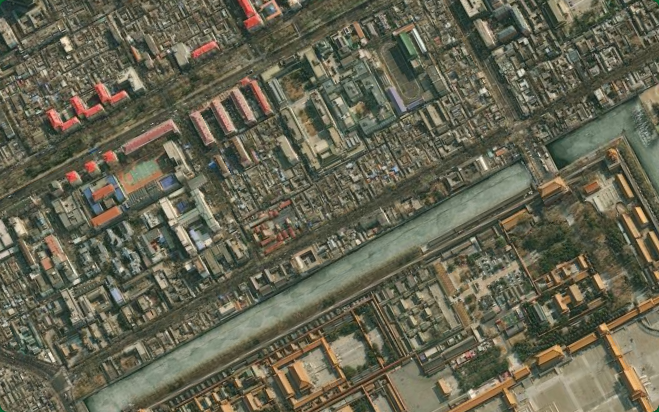

viewer.camera.setView({
  destination: Cesium.Cartesian3.fromDegrees(116.397, 39.917, 1000),
});

相机方向

javascript 复制代码

俯视地面 (pitch = -90°)      平视地平线 (pitch = 0°)
      ↓                            →
    [相机]                       [相机]
      |
    地面                         地平线 ──────


航向角 heading:
        0° (北)
          ↑
  270° ←  |  → 90° (东)
          ↓
       180° (南)

参数	名称	含义	取值范围	示例
heading	航向角	水平方向的旋转，类似指南针方向	0° ~ 360°	0° = 正北, 90° = 正东
pitch	俯仰角	相机"抬头/低头"的角度	-90° ~ 90°	-90° = 垂直俯视, 0° = 平视
roll	翻滚角	相机侧向倾斜	-180° ~ 180°	0° = 水平, 45° = 向右倾斜

javascript 复制代码

viewer.camera.setView({
  destination: Cesium.Cartesian3.fromDegrees(116.397, 39.917, 1000),
  orientation: {
    heading: Cesium.Math.toRadians(0),
    pitch: Cesium.Math.toRadians(-90),
    roll: 90,
  },
});

常用方法对比

方法	特点	适用场景
`setView()`	立即切换，无动画	快速定位
`flyTo()`	平滑飞行动画	用户体验更好
`lookAt()`	锁定目标点观察	围绕某点旋转

使用 flyTo 替代 setView

javascript 复制代码

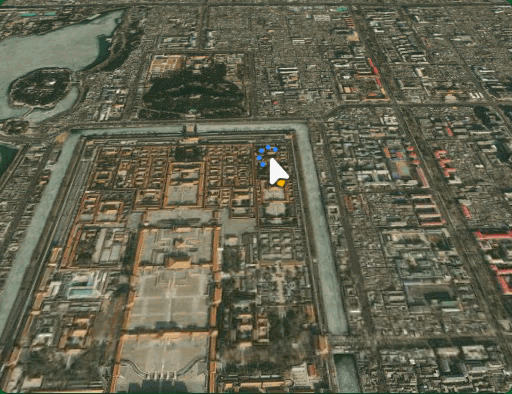

viewer.camera.flyTo({
  destination: Cesium.Cartesian3.fromDegrees(116.393428, 39.90923, 1000),
  orientation: {
    heading: Cesium.Math.toRadians(0), // 东北方向
    pitch: Cesium.Math.toRadians(-90), // 斜视角度
    roll: 0,
  },
  duration: 3, // 飞行动画时长（秒）
});

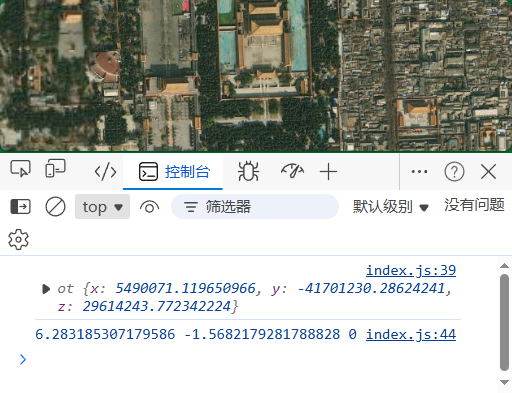

实时获取相机信息

javascript 复制代码

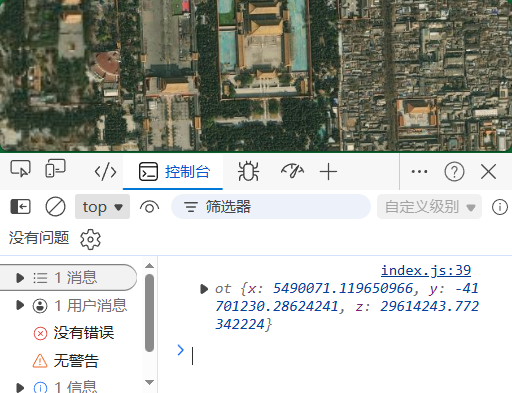

// 获取当前相机位置（Cartesian3 世界坐标）
const position = viewer.camera.position;
console.log(position);

javascript 复制代码

// 获取当前相机方向
const heading = viewer.camera.heading;  // 弧度
const pitch = viewer.camera.pitch;
const roll = viewer.camera.roll;
console.log(heading, pitch, roll);

十三、相机动画与相机动态交互

Camera - Cesium Documentation

相机移动方法对比

javascript 复制代码

setView()          flyTo()           lookAt()
   │                  │                 │
   ▼                  ▼                 ▼
 瞬间切换          平滑飞行动画        锁定目标点观察

方法	动画	特点	适用场景
`setView()`	无	立即切换位置	初始化、快速定位
`flyTo()`	有	平滑飞行轨迹	场景漫游、用户体验
`lookAt()`	有	围绕目标旋转	观察特定物体

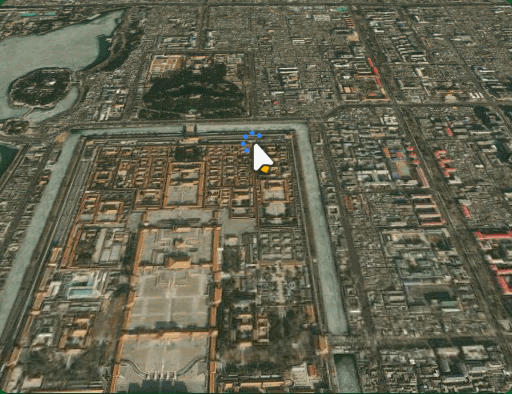

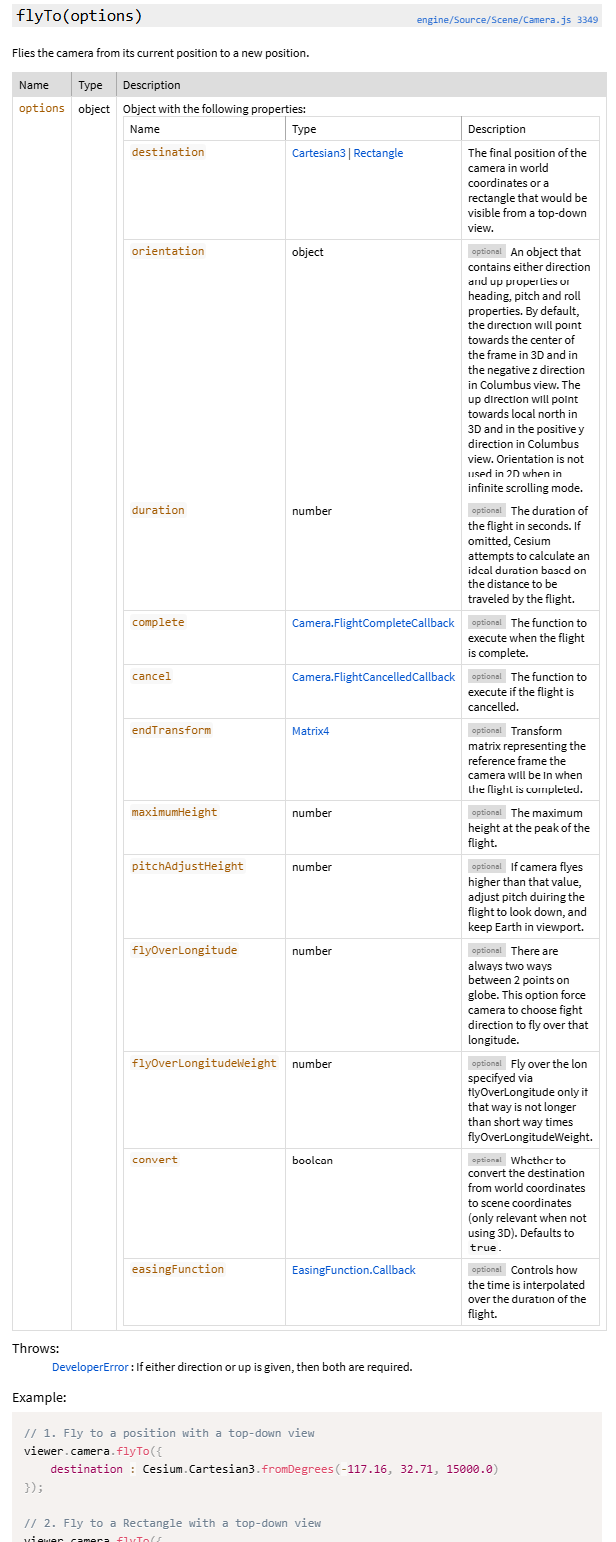

flyTo() --- 飞行动画

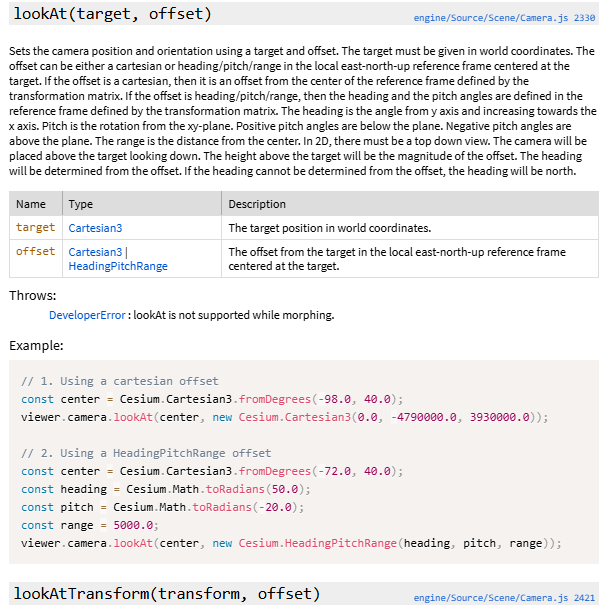

lookAt() --- 锁定目标观察

javascript 复制代码

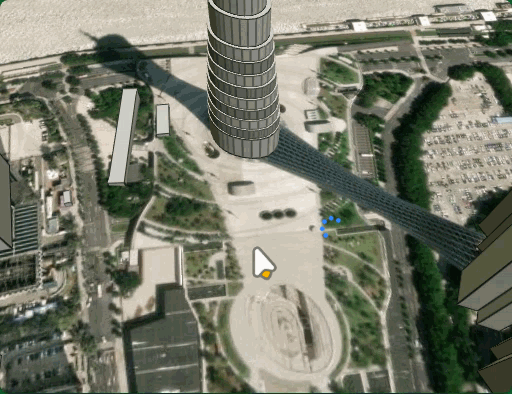

// 锁定目标点，相机围绕该点旋转
const center = Cesium.Cartesian3.fromDegrees(116.393428, 39.90923, 1000);

viewer.camera.lookAt(
  center,  // 目标点
  new Cesium.HeadingPitchRange(
    Cesium.Math.toRadians(0),    // heading
    Cesium.Math.toRadians(-30),  // pitch
    1000                          // 距离（米）
  )
);

// 解除锁定
// viewer.camera.lookAtTransform(Cesium.Matrix4.IDENTITY);

javascript 复制代码

            相机
              ●
             /|
            / |
           /  | 距离
          /   |
         /pitch
        ●─────
       目标点

相机只能围绕目标点旋转，不能移动位置

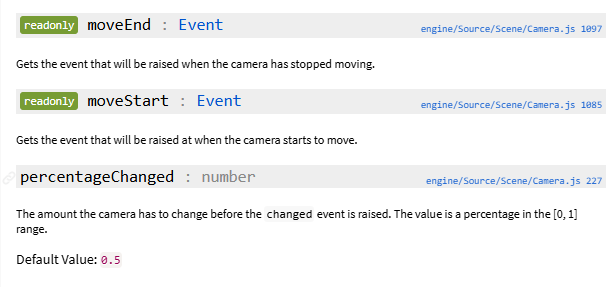

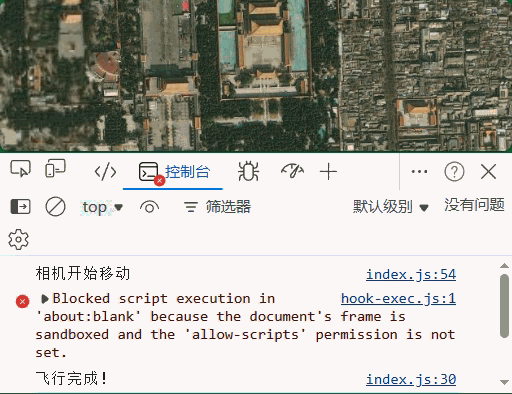

相机事件监听

moveEnd、moveStart

javascript 复制代码

viewer.camera.flyTo({
 ....
});

// 1. 相机移动开始
viewer.camera.moveStart.addEventListener(function () {
  console.log("相机开始移动");
});

// 2. 相机移动结束
viewer.camera.moveEnd.addEventListener(function () {
  console.log("相机停止移动");
});

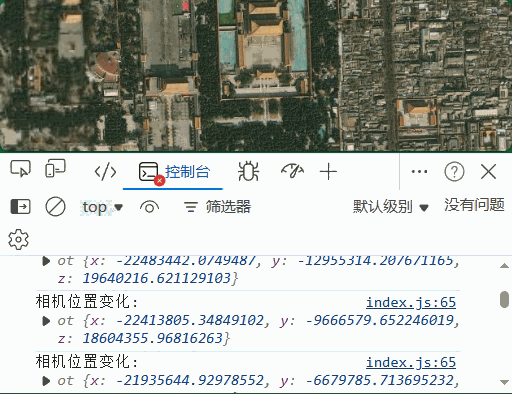

changed

javascript 复制代码

// 3. 相机变化（每帧触发）
viewer.camera.changed.addEventListener(function() {
  const position = viewer.camera.position;
  console.log("相机位置变化:", position);
});

javascript 复制代码

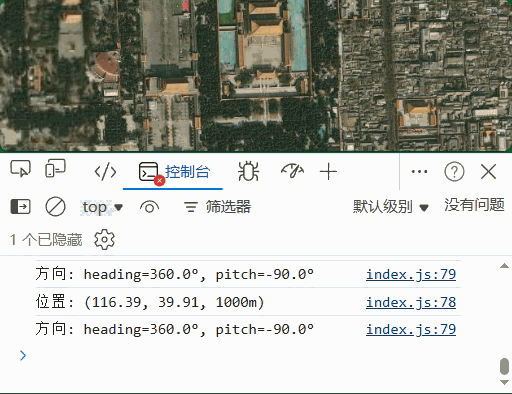

// 4. 实时监听相机状态（场景渲染时触发）
viewer.scene.postRender.addEventListener(function() {
  // 获取相机当前位置和方向
  const cartographic = Cesium.Cartographic.fromCartesian(viewer.camera.position);
  const lon = Cesium.Math.toDegrees(cartographic.longitude);
  const lat = Cesium.Math.toDegrees(cartographic.latitude);
  const height = cartographic.height;
  const heading = Cesium.Math.toDegrees(viewer.camera.heading);
  const pitch = Cesium.Math.toDegrees(viewer.camera.pitch);

  console.log(`位置: (${lon.toFixed(2)}, ${lat.toFixed(2)}, ${height.toFixed(0)}m)`);
  console.log(`方向: heading=${heading.toFixed(1)}°, pitch=${pitch.toFixed(1)}°`);
});

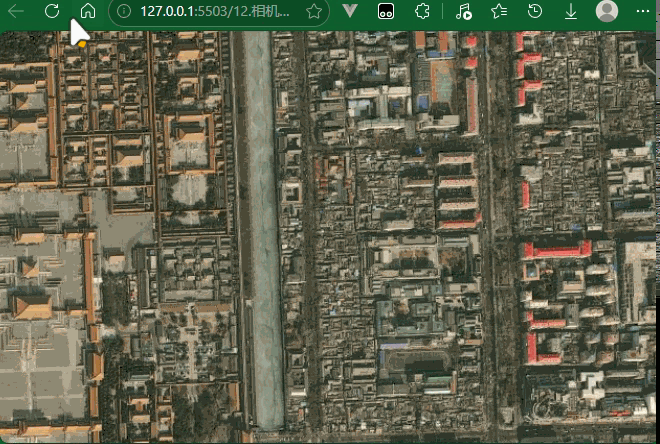

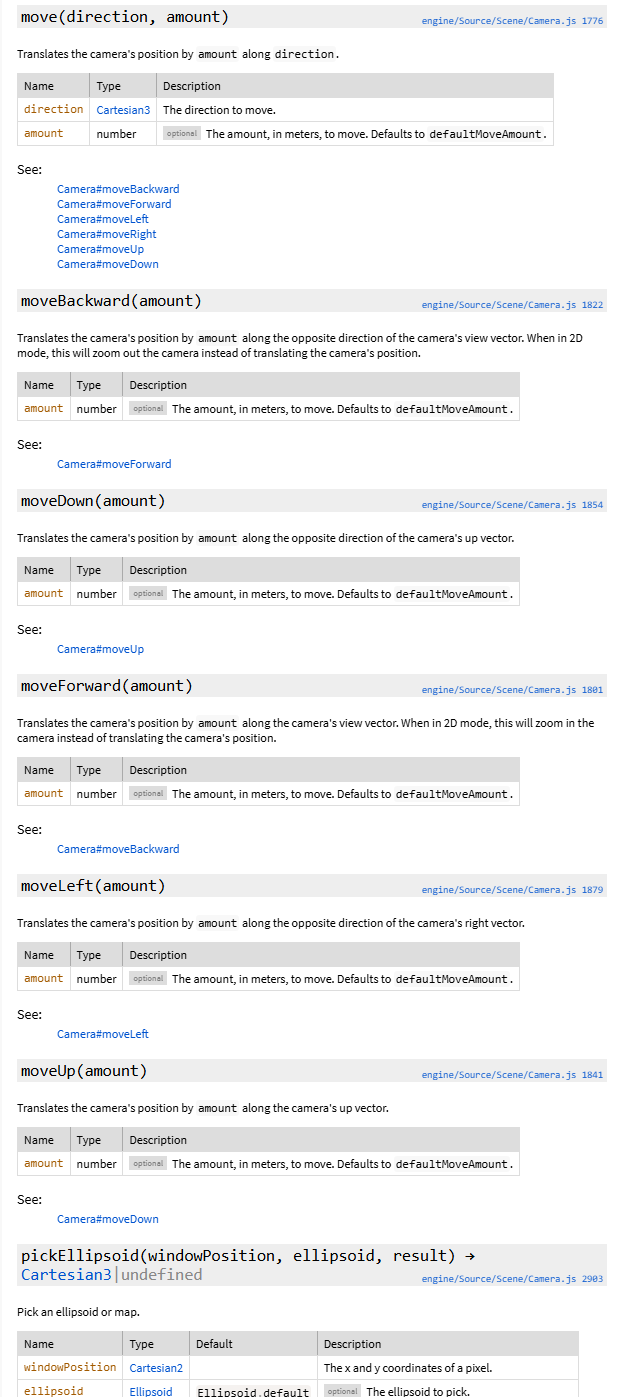

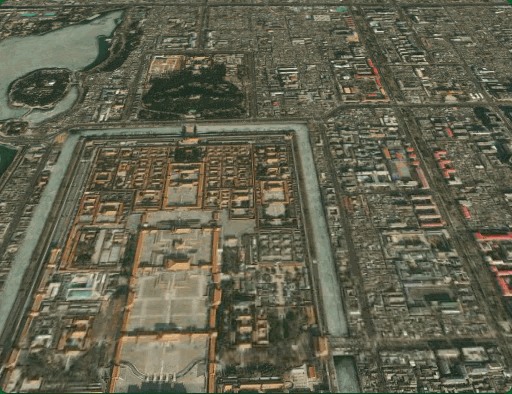

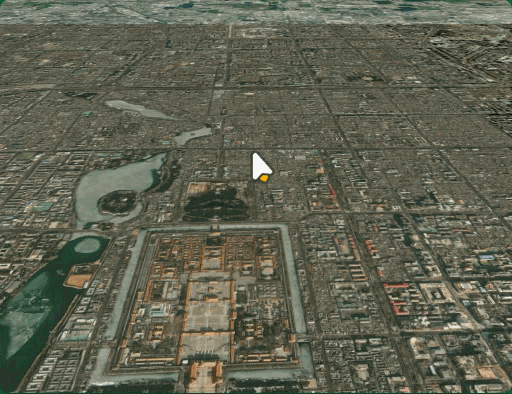

move

javascript 复制代码

// 设置初始相机位置，避免无效状态
viewer.camera.setView({
  destination: Cesium.Cartesian3.fromDegrees(116.393428, 39.90923, 10000),
  orientation: {
    heading: 0,
    pitch: Cesium.Math.toRadians(-45),
    roll: 0,
  },
});
document.addEventListener("keydown", function (e) {
  const moveAmount = 1000; // 移动量（米）

  switch (e.key) {
    case "w":
    case "W":
      viewer.camera.moveForward(moveAmount); // 前进
      break;
    case "s":
    case "S":
      viewer.camera.moveBackward(moveAmount); // 后退
      break;
    case "a":
    case "A":
      viewer.camera.moveLeft(moveAmount); // 左移
      break;
    case "d":
    case "D":
      viewer.camera.moveRight(moveAmount); // 右移
      break;
  }
});

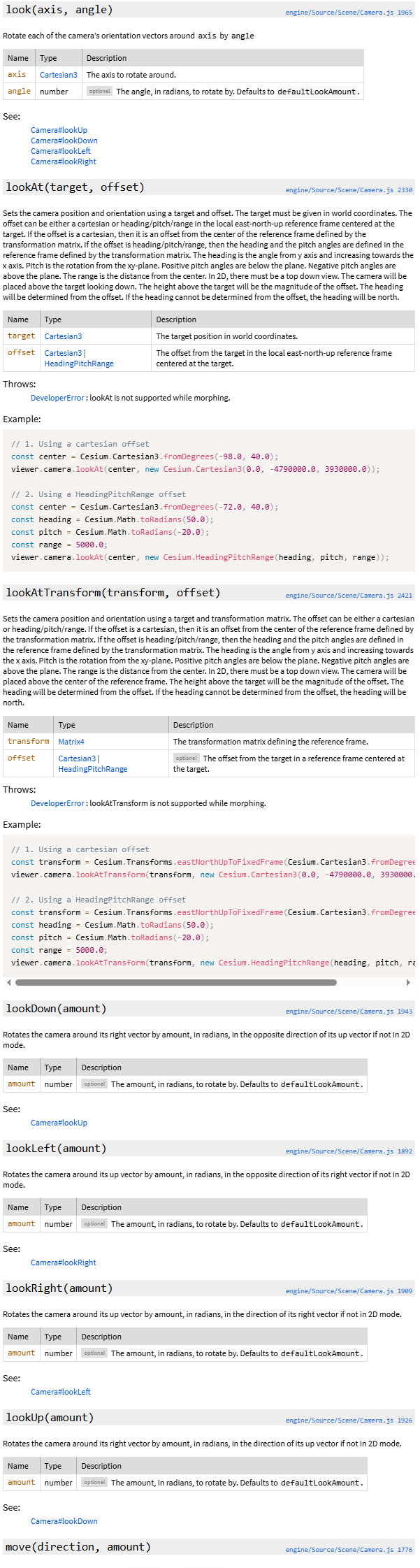

look

javascript 复制代码

    case "q":
    case "Q":
      viewer.camera.lookLeft(Cesium.Math.toRadians(5)); // 左转
      break;
    case "e":
    case "E":
      viewer.camera.lookRight(Cesium.Math.toRadians(5)); // 右转
      break;
    case "r":
    case "R":
      viewer.camera.lookUp(Cesium.Math.toRadians(5)); //
      break;
    case "f":
    case "F":
      viewer.camera.lookDown(Cesium.Math.toRadians(5)); //
      break;

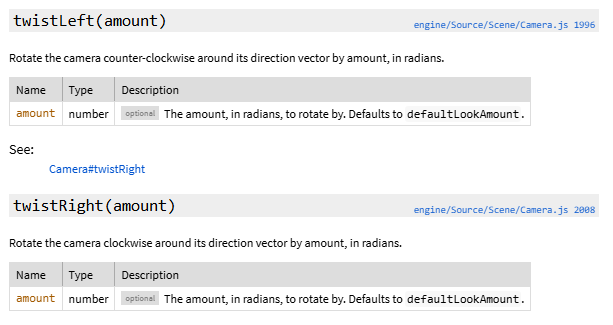

twistLeft

javascript 复制代码

    case "g":
    case "G":
      viewer.camera.twistLeft(Cesium.Math.toRadians(5)); //
      break;
    case "h":
    case "H":
      viewer.camera.twistRight(Cesium.Math.toRadians(5)); //
      break;

十四、添加物体与3D建筑物

javascript 复制代码

// 北京
const position = Cesium.Cartesian3.fromDegrees(116.397428, 39.90923, 1000);
// 广州塔
const position1 = Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 1000);

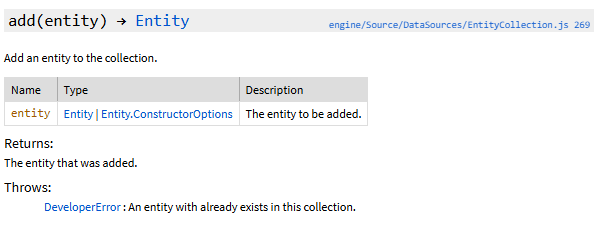

EntityCollection - Cesium Documentation

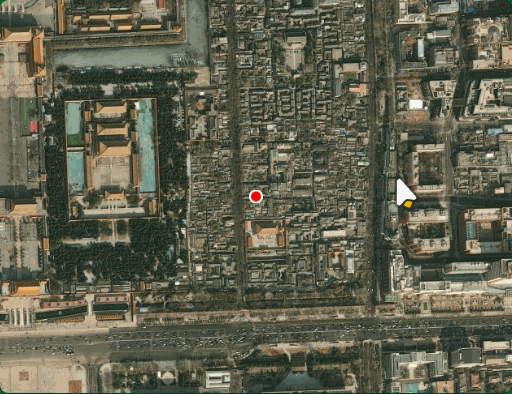

点

PointGraphics - Cesium Documentation

Name	Type	Attributes	Default	Description
`show`	Property \| boolean	<optional>	true	A boolean Property specifying the visibility of the point.
`pixelSize`	Property \| number	<optional>	1	A numeric Property specifying the size in pixels.
`heightReference`	Property \| HeightReference	<optional>	HeightReference.NONE	A Property specifying what the height is relative to.
`color`	Property \| Color	<optional>	Color.WHITE	A Property specifying the Color of the point.
`outlineColor`	Property \| Color	<optional>	Color.BLACK	A Property specifying the Color of the outline.
`outlineWidth`	Property \| number	<optional>	0	A numeric Property specifying the the outline width in pixels.
`scaleByDistance`	Property \| NearFarScalar	<optional>		A NearFarScalar Property used to scale the point based on distance.
`translucencyByDistance`	Property \| NearFarScalar	<optional>		A NearFarScalar Property used to set translucency based on distance from the camera.
`distanceDisplayCondition`	Property \| DistanceDisplayCondition	<optional>		A Property specifying at what distance from the camera that this point will be displayed.
`disableDepthTestDistance`	Property \| number	<optional>		A Property specifying the distance from the camera at which to disable the depth test to.
`splitDirection`	Property \| SplitDirection	<optional>		A Property specifying the SplitDirection split to apply to this point.

javascript 复制代码

// ========== 添加点 ==========
viewer.entities.add({
  name: "北京标记点",
  position: Cesium.Cartesian3.fromDegrees(116.397428, 39.90923, 0),
  point: {
    pixelSize: 10, // 点的大小（像素）
    color: Cesium.Color.RED, // 颜色
    outlineColor: Cesium.Color.WHITE, // 轮廓颜色
    outlineWidth: 2, // 轮廓宽度
    heightReference: Cesium.HeightReference.CLAMP_TO_GROUND, // 贴地
  },
});

添加3D模型（来自 OpenStreetMap

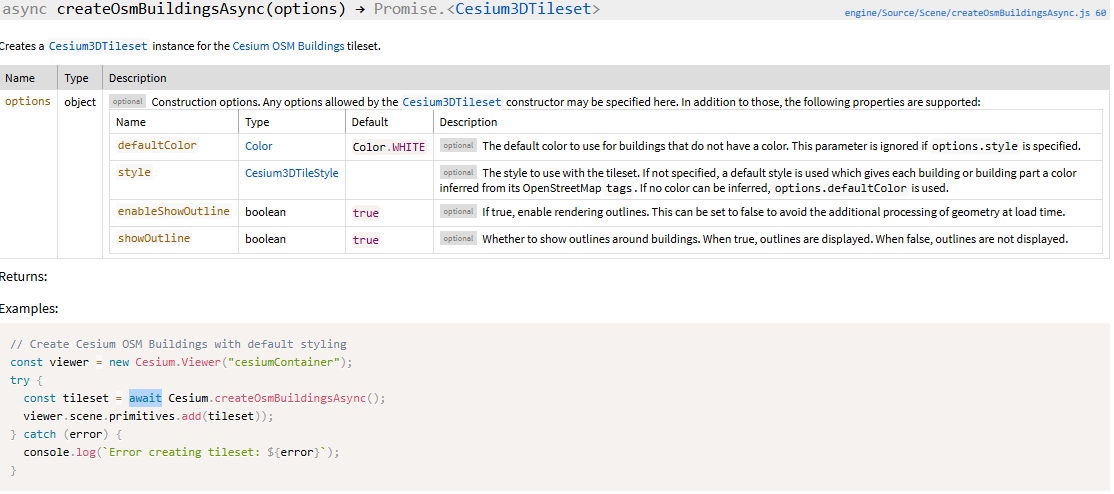

Global - Cesium Documentation

javascript 复制代码

添加全球 3D 建筑物（来自 OpenStreetMap）
const osmBuildings = viewer.scene.primitives.add(
  await Cesium.createOsmBuildingsAsync()
);

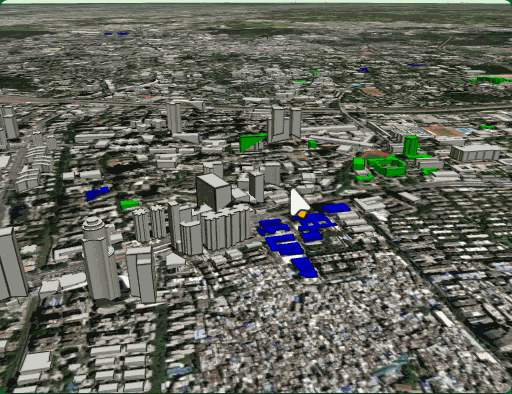

设置建筑样式

Cesium3DTileStyle - Cesium Documentation

ConditionsExpression - Cesium Documentation

javascript 复制代码

    style: new Cesium.Cesium3DTileStyle({
      color: {
        conditions: [
          ["${feature['building']} === 'hospital'", "color('#0000FF')"],
          ["${feature['building']} === 'school'", "color('#00FF00')"],
          [true, "color('#ffffff')"]
        ]
      }
    })

整体

javascript 复制代码

//  添加3D模型
const osmBuildings = viewer.scene.primitives.add(
  await Cesium.createOsmBuildingsAsync({
    style: new Cesium.Cesium3DTileStyle({
      color: {
        conditions: [
          ["${feature['building']} === 'hospital'", "color('#0000FF')"],
          ["${feature['building']} === 'school'", "color('#00FF00')"],
          [true, "color('#ffffff')"],
        ],
      },
    }),
  })
);

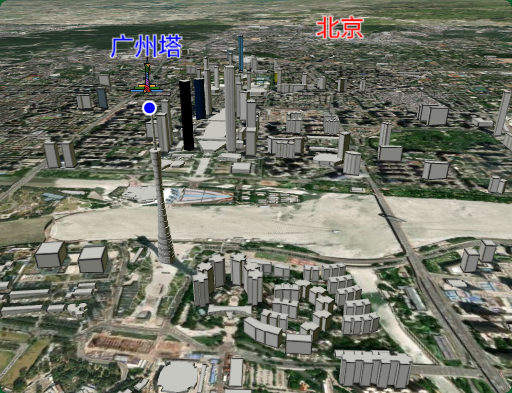

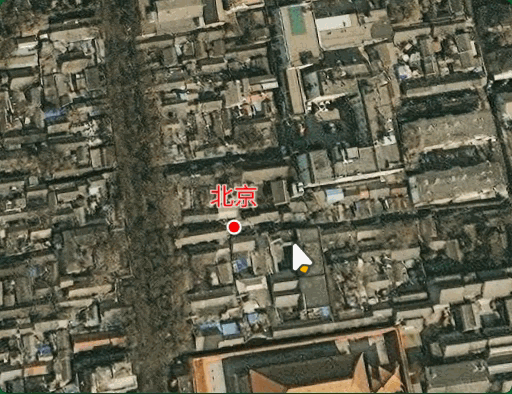

十五、标签与广告牌

// 添加文字标签和广告牌
viewer.entities.add({
  name: "北京标记点",
  position: Cesium.Cartesian3.fromDegrees(116.397428, 39.90923, 0),
  label: {
    text: "北京",
    font: "24px Arial",
    fillColor: Cesium.Color.RED, // 颜色
    outlineColor: Cesium.Color.WHITE, // 轮廓颜色
    outlineWidth: 2, // 轮廓宽度
    style: Cesium.LabelStyle.FILL_AND_OUTLINE, // 样式
    pixelOffset: new Cesium.Cartesian2(0, -20), // 偏移量
    horizontalOrigin: Cesium.HorizontalOrigin.CENTER, // 水平对齐方式
    verticalOrigin: Cesium.VerticalOrigin.BOTTOM, // 贴地
  },
});

javascript 复制代码

// ========== 添加点 ==========
viewer.entities.add({
  name: "广州塔标记点",
  position: Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 600),
  point: {
    pixelSize: 10, // 点的大小（像素）
    color: Cesium.Color.BLUE, // 颜色
    outlineColor: Cesium.Color.WHITE, // 轮廓颜色
    outlineWidth: 2, // 轮廓宽度
  },
});

// 添加文字标签和广告牌
viewer.entities.add({
  name: "广州塔标记点",
  position: Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 600),
  label: {
    text: "广州塔",
    font: "24px Arial",
    fillColor: Cesium.Color.BLUE, // 颜色
    outlineColor: Cesium.Color.WHITE, // 轮廓颜色
    outlineWidth: 2, // 轮廓宽度
    style: Cesium.LabelStyle.FILL_AND_OUTLINE, // 样式
    pixelOffset: new Cesium.Cartesian2(0, -20), // 偏移量
    horizontalOrigin: Cesium.HorizontalOrigin.CENTER, // 水平对齐方式
    verticalOrigin: Cesium.VerticalOrigin.BOTTOM, // 贴地
  },
});
//  添加3D模型
const osmBuildings = viewer.scene.primitives.add(
  await Cesium.createOsmBuildingsAsync()
);

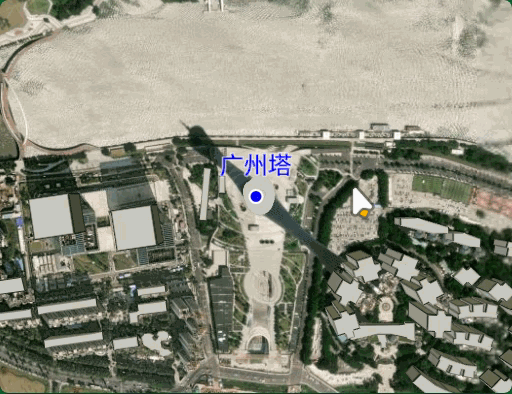

广告牌

BillboardGraphics - Cesium 文档

javascript 复制代码

// 添加文字标签和广告牌
viewer.entities.add({
  name: "广州塔标记点",
  position: Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 700),
  label: {
    text: "广州塔",
    font: "24px Arial",
    fillColor: Cesium.Color.BLUE, // 颜色
    outlineColor: Cesium.Color.WHITE, // 轮廓颜色
    outlineWidth: 2, // 轮廓宽度
    style: Cesium.LabelStyle.FILL_AND_OUTLINE, // 样式
    pixelOffset: new Cesium.Cartesian2(0, -20), // 偏移量
    horizontalOrigin: Cesium.HorizontalOrigin.CENTER, // 水平对齐方式
    verticalOrigin: Cesium.VerticalOrigin.BOTTOM, // 贴地
  },
  billboard: {
    image: "../../img/广州塔.png",
    width: 50,
    height: 50,
    horizontalOrigin: Cesium.HorizontalOrigin.TOP, // 水平对齐方式
    verticalOrigin: Cesium.VerticalOrigin.CENTER,
  },
});

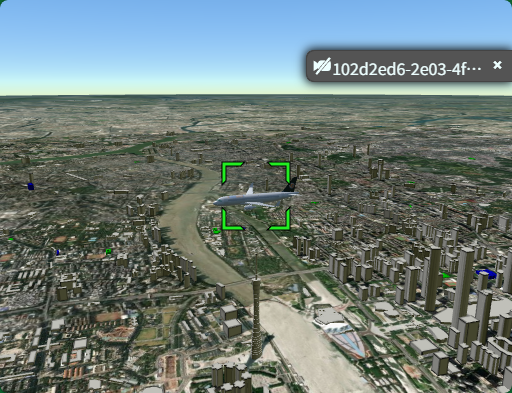

十六、3D模型添加与设置

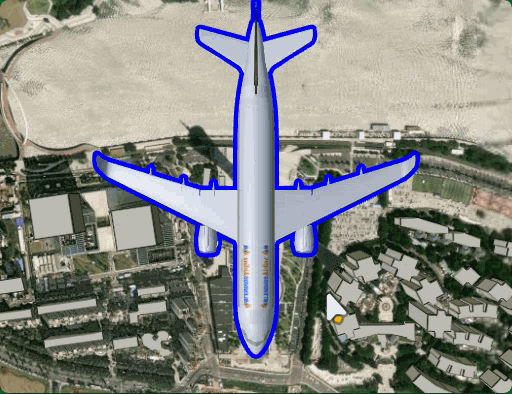

添加 GLTF/GLB 3D模型

ModelGraphics - Cesium Documentation

javascript 复制代码

viewer.entities.add({
  position: Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 900),
  model: {
    uri: "../../飞机.glb", // 模型路径
    minimumPixelSize:128, // 最小像素尺寸
  },
});

javascript 复制代码

viewer.entities.add({
  position: Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 900),
  model: {
    uri: "../../飞机.glb", // 模型路径
    minimumPixelSize: 128, // 最小像素尺寸
    silhouetteSize: 5,
    silhouetteColor: Cesium.Color.BLUE, // 模型轮廓颜色
    // 设置相机距离模型的距离显示
    distanceDisplayCondition: new Cesium.DistanceDisplayCondition(0, 10000),
  },
});

十七、椭圆_走廊_圆柱体添加与设置

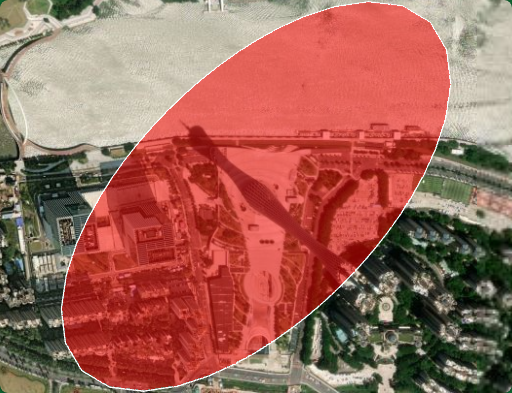

椭圆

EllipseGraphics - Cesium Documentation

javascript 复制代码

// 添加椭圆
viewer.entities.add({
  name: "椭圆示例",
  position: Cesium.Cartesian3.fromDegrees(113.3191, 23.109, 0), // 位置
  ellipse: {
    semiMinorAxis: 250.0, // 短半轴（米）
    semiMajorAxis: 500.0, // 长半轴（米）
    height: 100.0, // 离地高度（米）
    material: Cesium.Color.RED.withAlpha(0.5), // 材质颜色
    outline: true, // 是否显示轮廓线
    outlineColor: Cesium.Color.WHITE, // 轮廓线颜色
    rotation: Cesium.Math.toRadians(45), // 旋转角度
  },
});

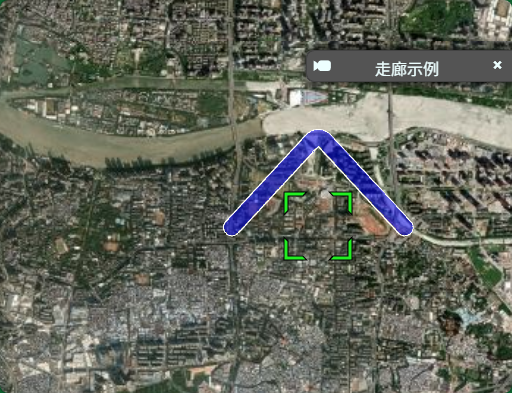

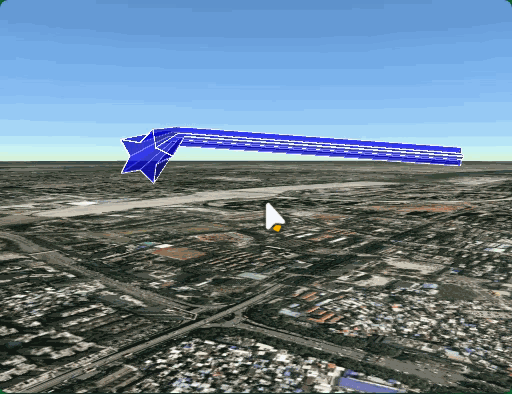

走廊

CorridorGraphics - Cesium Documentation

javascript 复制代码

// 添加走廊
viewer.entities.add({
  name: "走廊示例",
  corridor: {
    positions: Cesium.Cartesian3.fromDegreesArray([
      113.31, 23.10,
      113.32, 23.11,
      113.33, 23.10,
    ]),
    width: 200.0,                    // 宽度（米）
    material: Cesium.Color.BLUE.withAlpha(0.5),
    outline: true,
    outlineColor: Cesium.Color.WHITE,
    height: 50.0,                    // 离地高度
  },
});

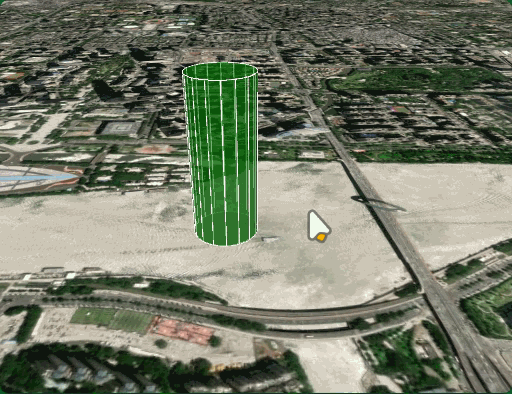

圆柱体

CylinderGraphics - Cesium Documentation

javascript 复制代码

// 添加圆柱体
viewer.entities.add({
  name: "圆柱体示例",
  position: Cesium.Cartesian3.fromDegrees(113.325, 23.115, 0),
  cylinder: {
    length: 500.0,                   // 高度（米）
    topRadius: 100.0,                // 顶部半径
    bottomRadius: 100.0,             // 底部半径
    material: Cesium.Color.GREEN.withAlpha(0.5),
    outline: true,
    outlineColor: Cesium.Color.WHITE,
  },
});

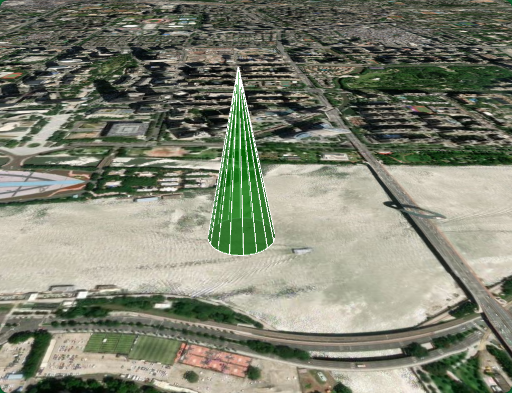

javascript 复制代码

topRadius: 0,                // 顶部半径

十八、多边形_体积折线_矩形_椭球体设置

Creating Entities -- Cesium

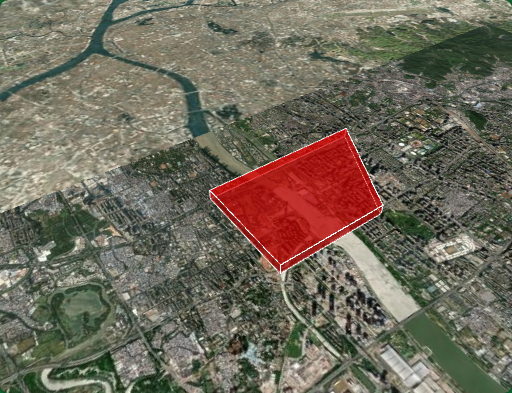

多边形

PolygonGraphics - Cesium Documentation

javascript 复制代码

// 添加多边形
viewer.entities.add({
  name: "多边形示例",
  polygon: {
    hierarchy: Cesium.Cartesian3.fromDegreesArray([
      113.31, 23.10,
      113.33, 23.10,
      113.33, 23.12,
      113.31, 23.13,
    ]),
    height: 100.0,                    // 离地高度（米）
    extrudedHeight: 300.0,            // 拉伸高度（创建立体效果）
    material: Cesium.Color.RED.withAlpha(0.5),
    outline: true,
    outlineColor: Cesium.Color.WHITE,
    fill: true,
  },
});

体积折线

体积折线是沿路径延伸的立体管状形状，可自定义横截面：

PolylineVolumeGraphics - Cesium Documentation

javascript 复制代码

// 定义横截面形状（星形）
function computeStarShape(outerRadius, innerRadius, points) {
  const shape = [];
  for (let i = 0; i < points * 2; i++) {
    const radius = i % 2 === 0 ? outerRadius : innerRadius;
    const angle = (i * Math.PI) / points;
    shape.push(new Cesium.Cartesian2(
      Math.cos(angle) * radius,
      Math.sin(angle) * radius
    ));
  }
  return shape;
}

// 添加体积折线
viewer.entities.add({
  name: "体积折线示例",
  polylineVolume: {
    positions: Cesium.Cartesian3.fromDegreesArrayHeights([
      113.31, 23.10, 200,
      113.32, 23.11, 300,
      113.33, 23.10, 200,
    ]),
    shape: computeStarShape(50, 25, 5),  // 星形横截面
    material: Cesium.Color.BLUE.withAlpha(0.5),
    outline: true,
    outlineColor: Cesium.Color.WHITE,
  },
});

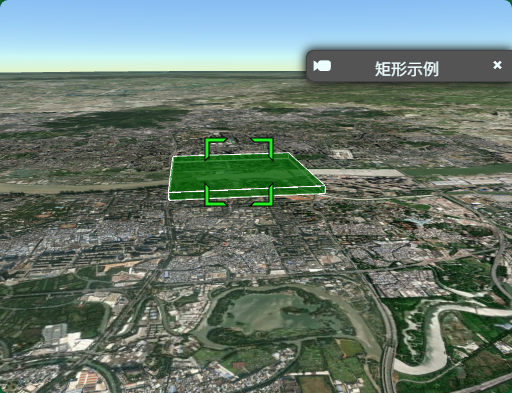

矩形

RectangleGraphics - Cesium Documentation

矩形是由西、南、东、北坐标定义的矩形区域：

javascript 复制代码

// 添加矩形
viewer.entities.add({
  name: "矩形示例",
  rectangle: {
    coordinates: Cesium.Rectangle.fromDegrees(
      113.31, 23.10,  // 西、南
      113.33, 23.12   // 东、北
    ),
    height: 50.0,                     // 离地高度
    extrudedHeight: 150.0,            // 拉伸高度
    material: Cesium.Color.GREEN.withAlpha(0.5),
    outline: true,
    outlineColor: Cesium.Color.WHITE,
    fill: true,
  },
});

椭球体

EllipsoidGraphics - Cesium Documentation

椭球体是三维立体形状，可创建球形或椭球形：

javascript 复制代码

// 添加椭球体
viewer.entities.add({
  name: "椭球体示例",
  position: Cesium.Cartesian3.fromDegrees(113.32, 23.11, 200),
  ellipsoid: {
    radii: new Cesium.Cartesian3(100, 80, 60),  // X、Y、Z 方向半径
    material: Cesium.Color.YELLOW.withAlpha(0.5),
    outline: true,
    outlineColor: Cesium.Color.WHITE,
    fill: true,
  },
});

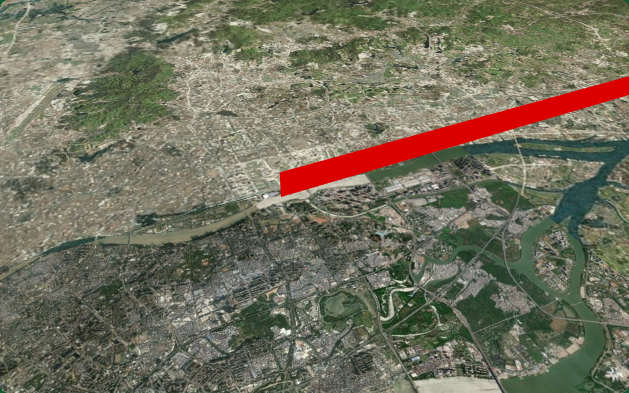

墙

WallGraphics - Cesium Documentation

javascript 复制代码

viewer.entities.add({
  name: "Red wall at height",
  wall: {
    positions: Cesium.Cartesian3.fromDegreesArrayHeights([
      113.32, 23.11, 200.0, 120.32, 23.11, 200.0,
    ]),
    minimumHeights: [1000.0, 1000.0],
    material: Cesium.Color.RED,
  },
});

常用公共属性

属性	说明
`material`	材质/颜色，支持纯色、图片、条纹等
`outline`	是否显示轮廓线
`outlineColor`	轮廓线颜色
`height`	离地高度（米）
`extrudedHeight`	拉伸高度（创建立体效果）
`fill`	是否填充
