入门：https://istio.io/latest/zh/docs/setup/getting-started/

一个现代的可观测性体系（Observability）通常包含三部分：

指标（Metrics）：Prometheus（告诉你系统现在怎么了）。
日志（Logs）：Elastic Stack（告诉你为什么会这样）。
链路追踪（Traces）：Jaeger 或 Zipkin（告诉你一次请求在各个服务之间的完整路径）。

架构

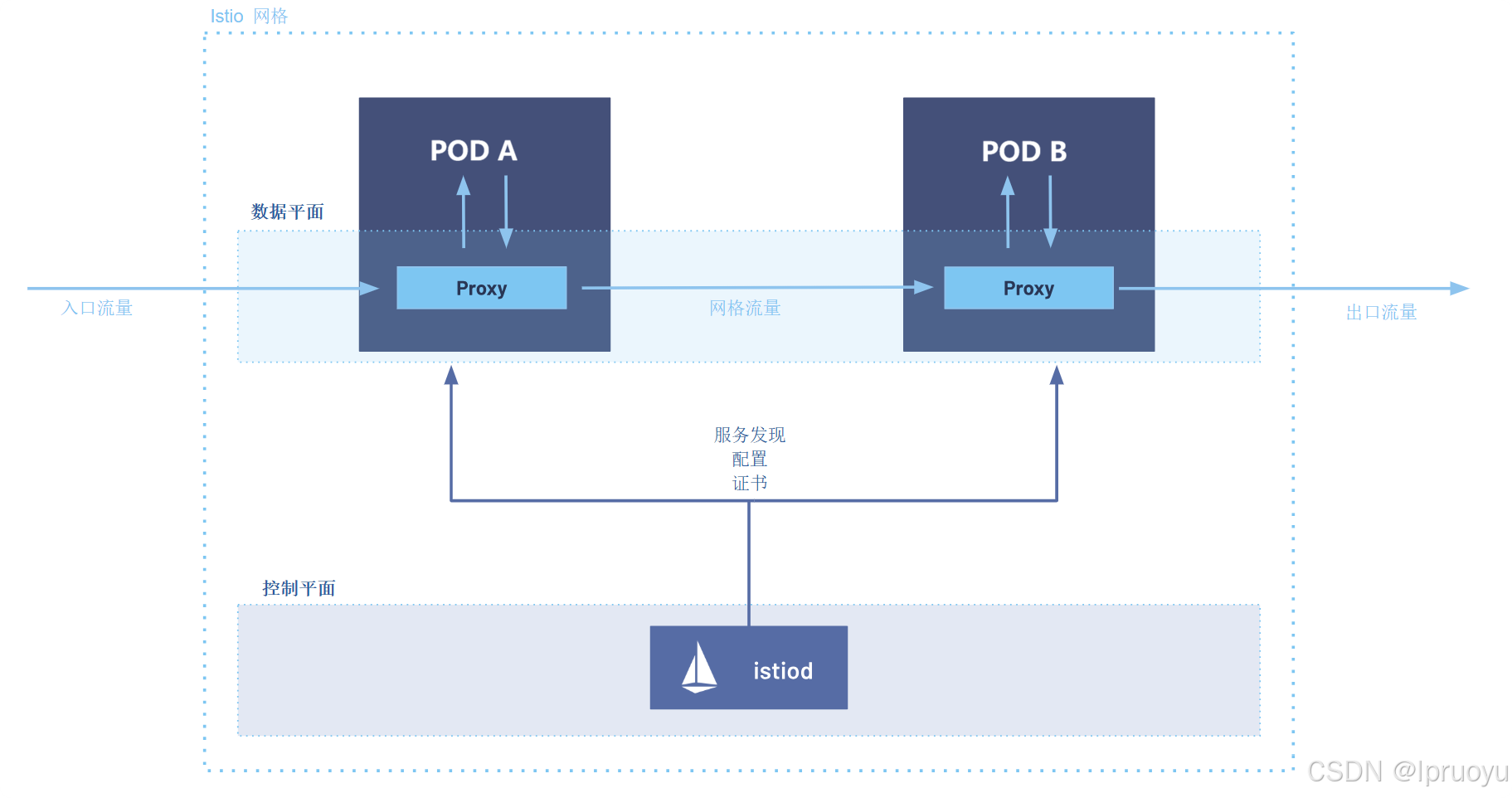

Istio 服务网格从逻辑上分为数据平面和控制平面。

数据平面由一组被部署为 Sidecar 的智能代理（Envoy）组成。这些代理负责协调和控制微服务之间的所有网络通信。它们还收集和报告所有网格流量的遥测数据。
控制平面管理并配置代理来进行流量路由。

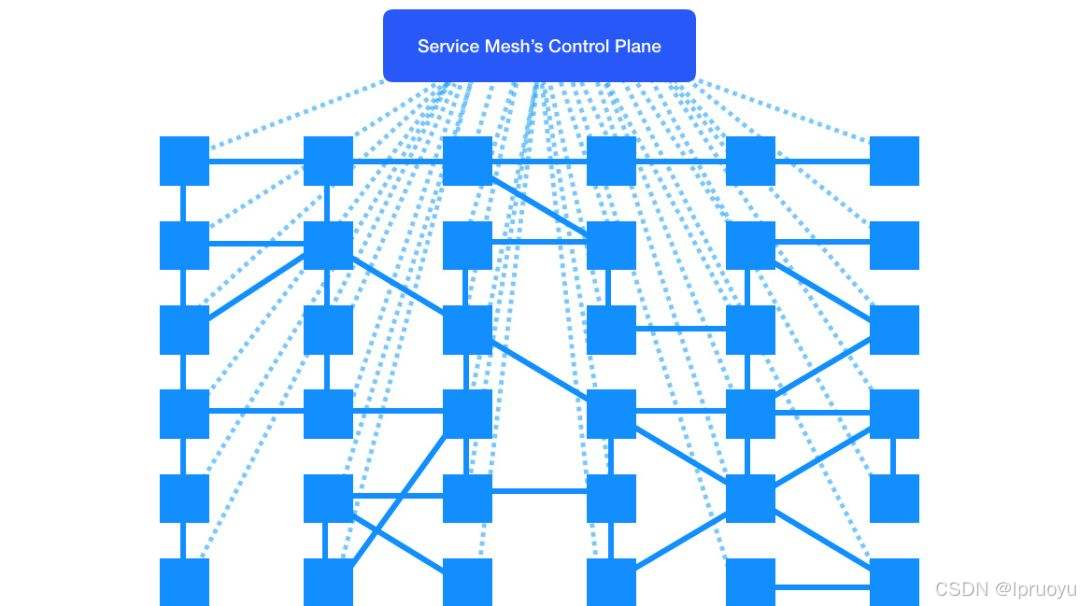

一个复杂的网络：

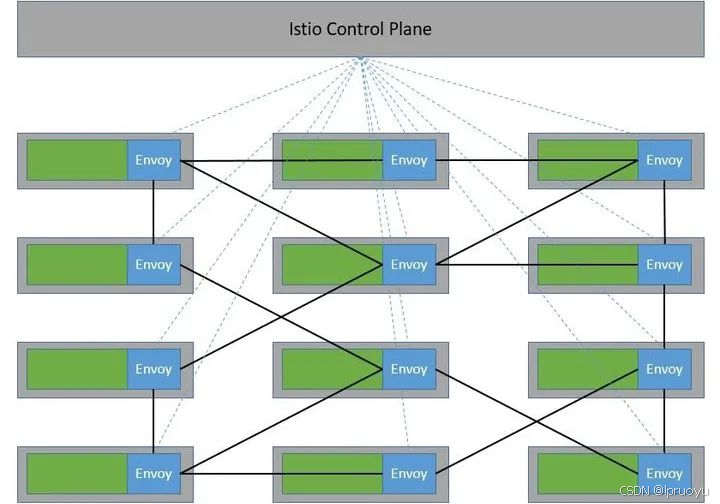

简化版：

安装

sh 复制代码

# https://istio.io/latest/zh/docs/setup/additional-setup/download-istio-release/
curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.10.0 TARGET_ARCH=x86_64 sh

cd istio-1.10.0/

export PATH=$PWD/bin:$PATH

给命名空间添加标签，指示 Istio 在部署应用的时候，自动注入 Envoy Sidecar 代理：

sh 复制代码

kubectl label namespace default istio-injection=enabled

Bookinfo示例应用

介绍

https://istio.io/latest/zh/docs/examples/bookinfo/

未使用 Istio 的 Bookinfo 应用：

要在 Istio 中运行这一样例应用，无需对应用本身做出任何改变。您只要简单地在启用 Istio 的环境中对这些服务进行配置并运行这些服务，具体一点说就是把 Envoy Sidecar 注入到每个服务之中。最终的部署结果将如下图所示：

所有的微服务都和 Envoy Sidecar 集成在一起，被集成服务所有的出入流量都被 Sidecar 所劫持，这样就为外部控制准备了所需的 Hook（钩子），然后就可以利用 Istio 控制平面为整个应用提供服务路由、遥测数据收集以及策略实施等功能。

安装Demo

按需安装：https://istio.io/latest/zh/docs/setup/additional-setup/config-profiles/

sh 复制代码

# https://istio.io/latest/zh/docs/setup/install/istioctl/
istioctl install --set profile=demo -y

watch kubectl get pod -n istio-system

运行Bookinfo

部署 Bookinfo 示例应用：

sh 复制代码

kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

把应用关联到Istio网关

每个 Gateway 由类型为 LoadBalancer 的 Service 支撑，该 Service 的外部负载均衡器 IP 和端口用于访问 Gateway。大多数云平台上运行的集群默认支持类型为 LoadBalancer 的 Kubernetes Service

sh 复制代码

kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

sh 复制代码

kubectl get svc istio-ingressgateway -n istio-system

NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT
istio-ingressgateway   LoadBalancer   10.96.203.157   <pending>     15021:30463/TCP,80:32420/TCP,443:31631/TCP,31400:31902/TCP,15443:30871/TCP

在本地内网： http://10.96.203.157/productpage 访问

使用 Ingress Gateway 服务的 Node Port访问

https://istio.io/latest/zh/docs/tasks/traffic-management/ingress/ingress-control/#using-node-ports-of-the-ingress-gateway-service

sh 复制代码

kubectl get svc -n istio-system

sh 复制代码

export INGRESS_NAME=istio-ingressgateway

export INGRESS_NS=istio-system

sh 复制代码

export INGRESS_PORT=$(kubectl -n "${INGRESS_NS}" get service "${INGRESS_NAME}" -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}')


export SECURE_INGRESS_PORT=$(kubectl -n "${INGRESS_NS}" get service "${INGRESS_NAME}" -o jsonpath='{.spec.ports[?(@.name=="https")].nodePort}')


export TCP_INGRESS_PORT=$(kubectl -n "${INGRESS_NS}" get service "${INGRESS_NAME}" -o jsonpath='{.spec.ports[?(@.name=="tcp")].nodePort}')

sh 复制代码

# export INGRESS_HOST=worker-node-address

export INGRESS_HOST=$(kubectl get po -l istio=ingressgateway -n "${INGRESS_NS}" -o jsonpath='{.items[0].status.hostIP}')

sh 复制代码

[root@k8s-master istio-1.10.0]# env | grep INGRESS_
INGRESS_NAME=istio-ingressgateway
INGRESS_PORT=32420
SECURE_INGRESS_PORT=31631
TCP_INGRESS_PORT=31902
INGRESS_NS=istio-system
INGRESS_HOST=192.168.10.139

使用 http://192.168.10.139:32420/productpage 来访问

仪表盘【可视化】

sh 复制代码

#出错了就再运行一遍
kubectl apply -f samples/addons

他会部署这些：grafana prometheus jaeger【链路追踪】 kiali【流控】

sh 复制代码

kubectl get pod -n istio-system

istio-system           grafana-56d978ff77-6nt8b                     1/1     Running   0          4m26s
istio-system           istio-egressgateway-55d4df6c6b-pp7jf         1/1     Running   0          156m
istio-system           istio-ingressgateway-69dc4765b4-94hbf        1/1     Running   0          156m
istio-system           istiod-798c47d594-tqwvq                      1/1     Running   0          156m
istio-system           jaeger-5c7c5c8d87-7vct5                      1/1     Running   0          4m26s
istio-system           kiali-5bb9c9cf49-w8c76                       1/1     Running   0          4m25s
istio-system           prometheus-8958b965-tn9g4                    2/2     Running   0          4m25s

sh 复制代码

kubectl get svc -n istio-system
#可以把kiali和tracing做成NodePort暴露出去查看一下【或者使用ingress暴露出去】
kubectl edit svc -n istio-system kiali
kubectl edit svc -n istio-system tracing

[root@k8s-master kube-prometheus-stack]# kubectl get svc -n istio-system
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT
kiali                  NodePort       10.96.110.116   <none>        20001:31689/TCP,9090:32763/TCP
tracing                NodePort       10.96.24.228    <none>        80:30001/

访问：

192.168.10.137:31689

192.168.10.137:30001

Istio------概念

https://istio.io/latest/zh/docs/concepts/traffic-management/

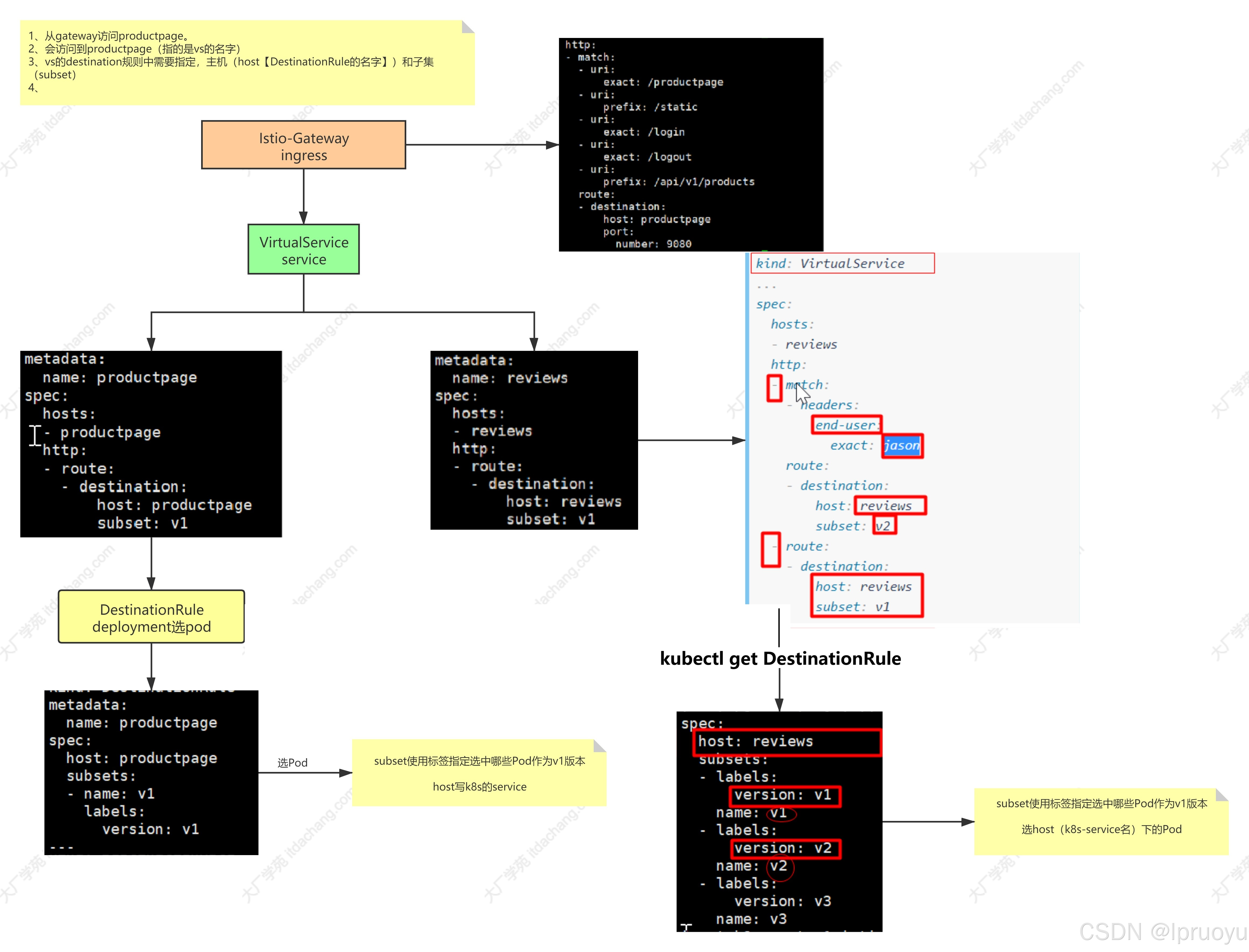

图示：（流量进来在gateway给每个请求加的唯一id，就可以追踪了）

实战【用istio代替jenkins的ingress】

以前ingress写法

yaml 复制代码

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: itdachang.com
  namespace: default
spec:
  defaultBackend:
    service:
      name: nginx-svc
      port:
        number: 80
  tls:
  - hosts:
    - itdachang.com
    - "*.itdachang.com"
    secretName: itdachang.com

yaml 复制代码

apiVersion: v1
kind: Service
metadata:
  name: jenkins
  namespace: devops
spec:
  selector:
    app: jenkins
  type: ClusterIP
  ports:
  - name: web
    port: 8080
    targetPort: 8080
    protocol: TCP
  - name: jnlp
    port: 50000
    targetPort: 50000
    protocol: TCP
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: jenkins
  namespace: devops
spec:
  tls:
  - hosts:
      - jenkins.itdachang.com
    secretName: itdachang.com
  rules:
  - host: jenkins.itdachang.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: jenkins
            port:
              number: 8080

istio写法

sh 复制代码

#为 devops 命名空间开启 Istio 的自动 sidecar 注入功能。这个 sidecar 会拦截进出 Pod 的所有网络流量，从而将 Pod 纳入 Istio 服务网格，享受 mTLS、流量控制、遥测等能力。

#当你希望 devops 命名空间下的微服务（如 Jenkins 或其他应用）享受 Istio 的全套功能（如灰度发布、熔断、可观测性、mTLS 等）时，就需要开启自动注入。
kubectl label namespace devops istio-injection=enabled

kubectl create secret tls itdachang.com --key tls.key --cert tls.crt -n istio-system

yaml 复制代码

# Gateway: 定义入口点，监听 80 和 443，443 使用通配符证书
apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: itdachang-gateway
  namespace: istio-system
spec:
  selector:
    istio: ingressgateway  # 使用默认的 Ingress Gateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"  # 接收所有 HTTP 请求
  - port:
      number: 443
      name: https
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: itdachang.com  # 引用包含证书和私钥的 Secret
    hosts:
    - "itdachang.com"
    - "*.itdachang.com"

yaml 复制代码

# VirtualService: 处理 jenkins.itdachang.com 的流量
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: jenkins-vs
  namespace: devops
spec:
  gateways:
  - istio-system/itdachang-gateway  # 引用上面定义的 Gateway
  hosts:
  - "jenkinsx.itdachang.com"
  http:
  - match:
    - uri:
        prefix: /
    route:
    - destination:
        host: jenkins.devops.svc.cluster.local  # 服务全名，端口 8080
        port:
          number: 8080

sh 复制代码

kubectl get svc -n istio-system istio-ingressgateway

NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT
istio-ingressgateway   LoadBalancer   10.96.203.157   <pending>     15021:30463/TCP,80:32420/TCP,443:31631/TCP,31400:31902/TCP,15443:30871/TCP

#改成NodePort
kubectl edit svc -n istio-system istio-ingressgateway

kubectl get svc -n istio-system istio-ingressgateway
NAME                   TYPE       CLUSTER-IP      EXTERNAL-IP   PORT
istio-ingressgateway   NodePort   10.96.203.157   <none>        15021:30463/TCP,80:32420/TCP,443:31631/TCP,31400:31902/TCP,15443:30871/TCP

访问：https://jenkinsx.itdachang.com:31631/ 【hosts: 192.168.10.138 jenkinsx.itdachang.com】

完整流量路径

1、客户端请求发起

在本地 hosts 文件中添加了条目：192.168.10.138 jenkinsx.itdachang.com

因此当访问 https://jenkinsx.itdachang.com:31631/ 时：

DNS 解析 ：域名 jenkinsx.itdachang.com 被解析为 IP 192.168.10.138（你的 Kubernetes 节点 IP）。
目标端口 ：请求使用 HTTPS 协议，端口 31631。

2、节点上的 kube-proxy 转发

istio-ingressgateway Service 的类型为 NodePort，其定义中可以看到：443:31631/TCP

这意味着集群中每个节点的 31631 端口 都被映射到 istio-ingressgateway Pod 的 443 端口（HTTPS）。

当请求到达节点 192.168.10.138:31631 时，节点上的 kube-proxy 根据 Service 的规则，将流量转发到任意一个健康的 istio-ingressgateway Pod 的 443 端口。Pod 可能运行在同一个节点或其他节点上，但 kube-proxy 会负责正确转发。

3、Ingress Gateway Pod 处理

istio-ingressgateway Pod 中运行的是 Envoy 代理，它已经通过 Istio 控制面（Pilot/istiod）接收了 Gateway 和 VirtualService 的配置。

3.1 TLS 终止

Gateway 资源中定义了 HTTPS 服务器（端口 443），并指定了 TLS 模式为 SIMPLE，证书来自 Secret itdachang.com（位于 istio-system 命名空间）。Envoy 加载该证书，对传入的 TLS 连接进行解密。
3.2 路由匹配

解密后的 HTTP 请求头中 Host 为 jenkinsx.itdachang.com。Envoy 查找匹配的 VirtualService：

Gateway 指定了 istio-system/itdachang-gateway，所以只考虑挂载了该 Gateway 的 VirtualService。

VirtualService jenkins-vs 在 devops 命名空间，其 hosts 列表包含 jenkinsx.itdachang.com，匹配成功。
3.3 路由规则

VirtualService 中定义了对所有路径（prefix: /）的流量都路由到后端；Envoy 根据此配置，将请求转发给服务 jenkins.devops.svc.cluster.local 的 8080 端口。

4、集群内部服务发现与负载均衡

jenkins.devops.svc.cluster.local 是 Kubernetes 内部的一个 Service（假设名为 jenkins，位于 devops 命名空间）。Envoy 通过 Istio 的服务发现机制获取该 Service 背后的端点列表（即 Jenkins Pod 的 IP）。

Envoy 会将请求负载均衡到其中一个健康的 Jenkins Pod 的 8080 端口。

5、最终到达 Jenkins Pod 并响应

Pod 中的 Jenkins 容器监听 8080 端口，接收并处理请求，返回响应。响应数据沿原路返回：Pod → Envoy → 节点端口 → 客户端。

关键点说明

为什么使用 NodePort ：你之前 LoadBalancer 类型处于 <pending> 状态，可能是因为环境不支持自动分配外部负载均衡器（如 bare-metal 环境）。改为 NodePort 后，可直接通过节点 IP + 指定端口访问。
端口 31631 ：这是 istio-ingressgateway Service 中 443 端口映射到节点的固定端口，可以通过 kubectl get svc -n istio-system istio-ingressgateway 查看。
Gateway 与 VirtualService 分离：Gateway 负责入口点（监听端口、TLS 配置），VirtualService 负责路由规则（主机匹配、流量分发）。这种分离使得多个团队可以独立管理路由，而集中管理入口安全。
证书 Secret 的位置 ：credentialName: itdachang.com 引用的是 istio-system 命名空间中的 Secret，Gateway 所在的命名空间必须与 Secret 相同，因此 Gateway 也放在 istio-system 中。
