基于共焦漫射层析成像的散射介质三维成像技术研究

▒▒本文目录▒▒

- 摘要
- 一、研究背景
- - [1.1 散射成像的挑战](#1.1 散射成像的挑战)
  - [1.2 现有方法的局限](#1.2 现有方法的局限)
  - [1.3 共焦漫射层析成像的原理](#1.3 共焦漫射层析成像的原理)
- 二、研究方法
- - [2.1 系统架构](#2.1 系统架构)
  - - [2.1.1 数据采集模块](#2.1.1 数据采集模块)
    - [2.1.2 扩散模型](#2.1.2 扩散模型)
    - [2.1.3 重建算法](#2.1.3 重建算法)
  - [2.2 物理参数标定](#2.2 物理参数标定)
- 三、具体实现细节
- - [3.1 数据加载与预处理](#3.1 数据加载与预处理)
  - [3.2 扩散点扩散函数计算](#3.2 扩散点扩散函数计算)
  - [3.3 维纳反卷积](#3.3 维纳反卷积)
  - [3.4 F-K迁移算法](#3.4 F-K迁移算法)
  - [3.5 计算效率优化](#3.5 计算效率优化)
- 四、实验结果与分析
- - [4.1 字母"S"重建结果](#4.1 字母"S"重建结果)
  - [4.2 处理过程分解](#4.2 处理过程分解)
  - [4.3 三维重建投影](#4.3 三维重建投影)
  - [4.4 人体模型重建结果](#4.4 人体模型重建结果)
  - [4.5 几何体（圆锥）重建结果](#4.5 几何体（圆锥）重建结果)
  - [4.6 字母"U"和"T"重建结果](#4.6 字母"U"和"T"重建结果)
  - [4.7 运行性能统计](#4.7 运行性能统计)
- 五、技术优势与创新点
- - [5.1 相比传统方法的优势](#5.1 相比传统方法的优势)
  - [5.2 算法创新](#5.2 算法创新)
- 六、应用前景
- - [6.1 生物医学成像](#6.1 生物医学成像)
  - [6.2 自动驾驶](#6.2 自动驾驶)
  - [6.3 工业检测](#6.3 工业检测)
  - [6.4 安防监控](#6.4 安防监控)
- 七、结论
- 八、代码获取与程序开发

摘要

散射介质（如雾、烟、生物组织等）中的成像是光学成像领域的重要挑战。本文研究了一种基于共焦漫射层析成像（Confocal Diffuse Tomography, CDT）的方法，该方法能够穿透厚层散射介质实现三维成像。该方法结合了共焦扫描测量、扩散模型建模和频率-波数（F-K）迁移算法，成功从高度散射的光信号中重建出隐藏在散射介质后的三维物体。实验结果表明，该方法能够有效重建包括字母、人体模型、几何体等多种类型的三维目标，重建时间在普通CPU上仅需约100-170毫秒，具有较高的实用价值。

关键词：散射成像；共焦扫描；漫射层析；F-K迁移；三维重建

一、研究背景

1.1 散射成像的挑战

当光通过散射介质（如云雾、生物组织、毛玻璃等）传播时，光子会经历多次随机散射事件。这种多重散射导致传统的直接成像方法完全失效，因为散射光不再携带物体的空间结构信息。在生物医学成像、自动驾驶、遥感等领域，穿透散射介质成像具有重要的应用价值。

1.2 现有方法的局限

传统的散射成像方法主要包括：

波前整形技术：通过空间光调制器预补偿散射效应，但需要复杂的硬件设备和迭代优化过程
散斑相关成像：利用记忆效应进行重建，但受限于散射介质的厚度和记忆效应范围
时间门控技术：提取弹道光或蛇形光，但对于厚散射介质信号极弱

1.3 共焦漫射层析成像的原理

共焦漫射层析成像是一种结合时间分辨测量和计算成像的新方法。其核心思想是：

共焦扫描：激光源和探测器共焦放置，逐点扫描测量，获取时间分辨的测量数据
扩散模型：基于光子在散射介质中的扩散方程，建立正向成像模型
逆问题求解：通过F-K迁移和反卷积算法，从测量数据中重建三维物体分布

该方法的优势在于能够处理厚散射介质（厘米级），并且能够获取完整的三维信息。

二、研究方法

2.1 系统架构

共焦漫射层析成像系统主要由以下几个部分组成：

2.1.1 数据采集模块

采用共焦扫描配置，激光器和单光子探测器共焦放置
使用时间相关单光子计数（TCSPC）技术获取皮秒级时间分辨数据
扫描区域为32×32像素，时间分辨率为16皮秒

2.1.2 扩散模型

扩散模型描述了光子在散射介质中的传播行为。对于有限厚度的散射板，采用基于偶极子叠加的解析解：

R ( ρ , t ) = ( 4 π D v ) − 3 / 2 t − 5 / 2 exp ⁡ ( − μ a v t − ρ 2 / ( 4 D v t ) ) × ∑ i = − n n [ z 1 exp ⁡ ( − z 1 2 / ( 4 D v t ) ) − z 2 exp ⁡ ( − z 2 2 / ( 4 D v t ) ) ] R(\rho, t) = (4\pi D v)^{-3/2} t^{-5/2} \exp(-\mu_a v t - \rho^2 / (4Dvt)) \times \sum_{i=-n}^{n} [z_1 \exp(-z_1^2/(4Dvt)) - z_2 \exp(-z_2^2/(4Dvt))] R(ρ,t)=(4πDv)−3/2t−5/2exp(−μavt−ρ2/(4Dvt))×i=−n∑n[z1exp(−z12/(4Dvt))−z2exp(−z22/(4Dvt))]

其中：

D = 1 / ( 3 ( μ a + μ s ) ) D = 1/(3(\mu_a + \mu_s)) D=1/(3(μa+μs)) 为扩散系数
μ a \mu_a μa 为吸收系数
μ s \mu_s μs 为散射系数
v v v 为介质中的光速
ρ \rho ρ 为径向距离

2.1.3 重建算法

重建过程包含三个关键步骤：

数据预处理：将原始测量数据从417个时间通道下采样到128个通道，并归一化
扩散反卷积：使用维纳滤波器对测量数据进行反卷积，补偿散射效应
F-K迁移：采用频率-波数迁移算法将时间域数据转换到空间域，实现三维重建

2.2 物理参数标定

系统通过优化算法标定散射介质的物理参数：

参数	符号	数值	单位
折射率	n	1.12	-
吸收系数	μ a \mu_a μa	0.53	m − 1 m^{-1} m−1
散射系数	μ s \mu_s μs	262	m − 1 m^{-1} m−1
外推距离	z e z_e ze	0.0036	m
散射板厚度	z d z_d zd	0.0254	m

三、具体实现细节

3.1 数据加载与预处理

测量数据以HDF5格式存储，包含三维时间分辨测量矩阵。预处理步骤包括：

时间截取：取前417个时间通道（对应约1米光程）
时间下采样：通过线性插值将数据压缩到128个时间通道
归一化：将数据归一化到[0,1]范围

3.2 扩散点扩散函数计算

扩散点扩散函数（DPSF）的计算是算法的核心：

基于扩散近似理论，计算偶极子叠加模型
对点扩散函数进行自相关运算（对应共焦配置的双程传播）
计算傅里叶变换得到频域表示

3.3 维纳反卷积

维纳反卷积用于从测量数据中消除扩散效应：

X d e c o n v = F − 1 [ H ∗ ∣ H ∣ 2 + 1 / S N R ⋅ M ] X_{deconv} = \mathcal{F}^{-1}\left[\frac{H^*}{|H|^2 + 1/SNR} \cdot M\right] Xdeconv=F−1[∣H∣2+1/SNRH∗⋅M]

其中H为扩散点扩散函数的频谱，M为测量数据的频谱，SNR为信噪比参数。

3.4 F-K迁移算法

F-K迁移是一种经典的地震波成像技术，这里创新性地应用于光子迁移问题：

对数据进行三维傅里叶变换
根据色散关系进行频率-波数重映射
零化冗余频谱（仅保留正频率）
逆傅里叶变换得到三维重建结果

3.5 计算效率优化

算法采用PyTorch框架实现，支持GPU加速。主要优化策略包括：

使用FFT进行快速卷积运算
批量处理所有空间位置
自动混合精度计算

四、实验结果与分析

4.1 字母"S"重建结果

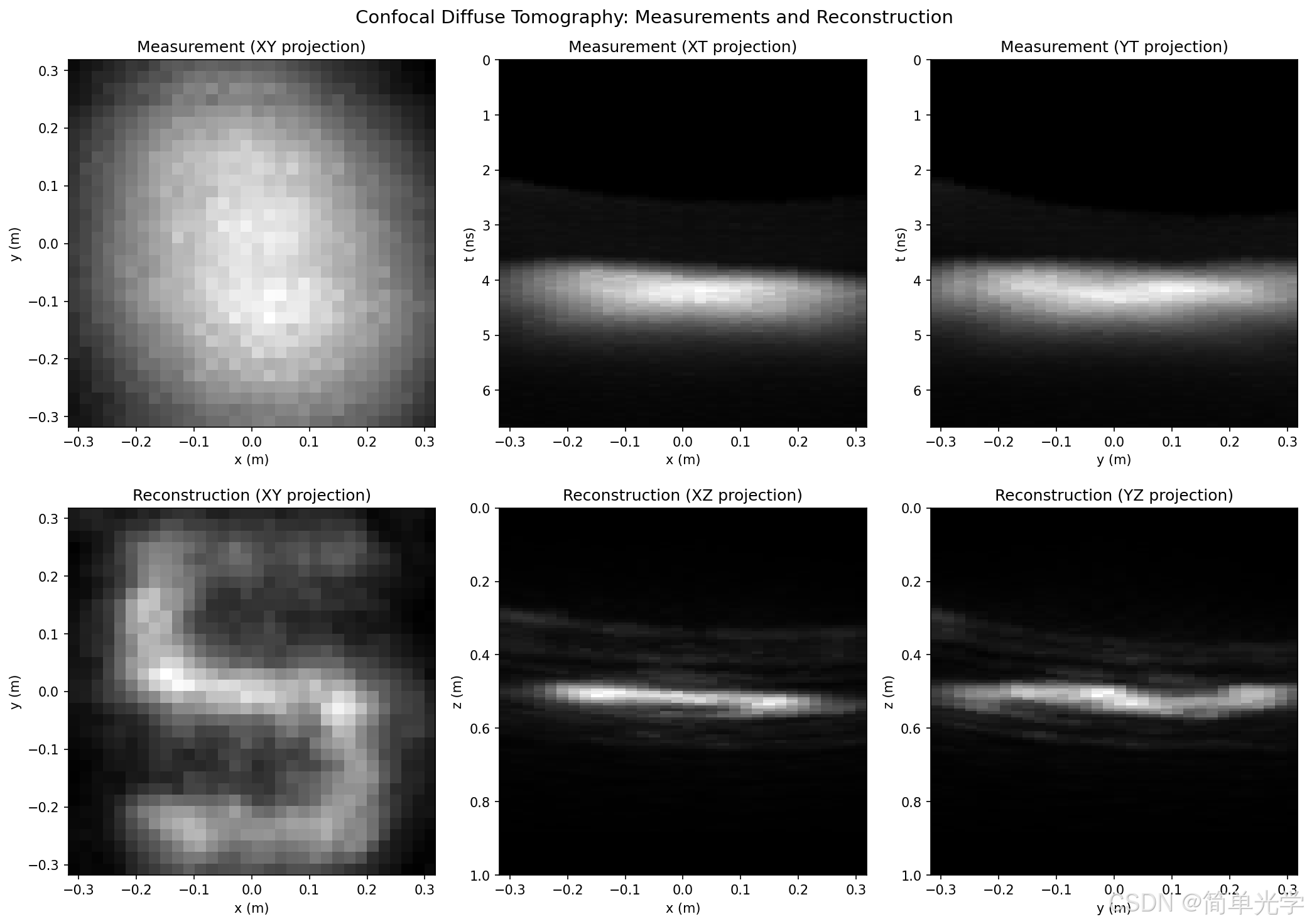

图1：字母"S"场景的测量与重建结果

上图展示了字母"S"场景的完整处理结果。第一行为测量数据的三视图投影，第二行为重建结果的三视图投影。

测量数据分析：

XY投影（左上）显示散射后的光强分布，由于散射效应，无法直接辨识物体形状
XT投影（中上）和YT投影（右上）展示了时间分辨信息，可以看到光子随时间的扩散过程
时间轴范围为0-6.67纳秒，对应约2米的光程

重建结果分析：

XY投影（左下）清晰显示了字母"S"的形状，表明算法成功从散射信号中提取了空间信息
XZ投影（中下）和YZ投影（右下）展示了物体的深度分布
物体位于散射板后方约0.5-1.0米范围内

4.2 处理过程分解

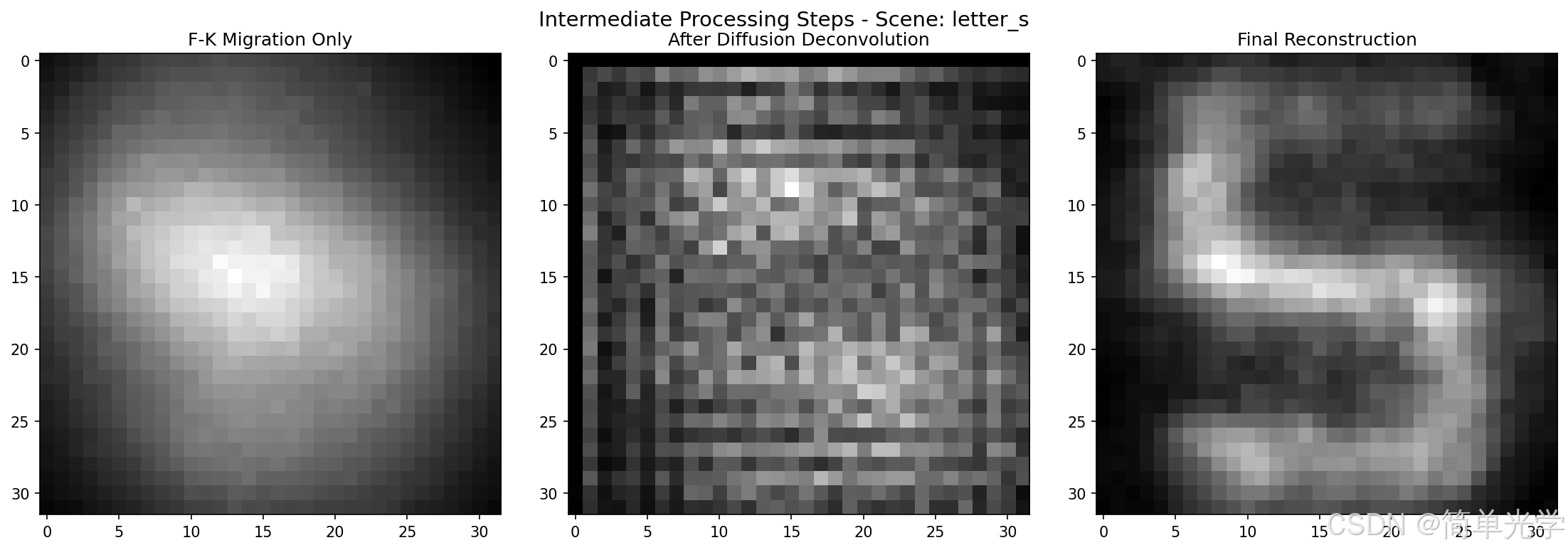

图2：字母"S"场景的中间处理步骤对比

该图展示了重建过程中的三个关键中间结果：

仅F-K迁移（左）：直接对测量数据进行F-K迁移，没有扩散校正。可以看到重建结果模糊，深度信息不准确
扩散反卷积后（中）：先进行扩散反卷积再进行F-K迁移。图像质量明显改善，物体轮廓更清晰
最终重建（右）：完整处理流程的结果。最清晰的重建效果

这一对比说明了扩散模型校正的重要性------它补偿了散射介质对光子传播的影响。

4.3 三维重建投影

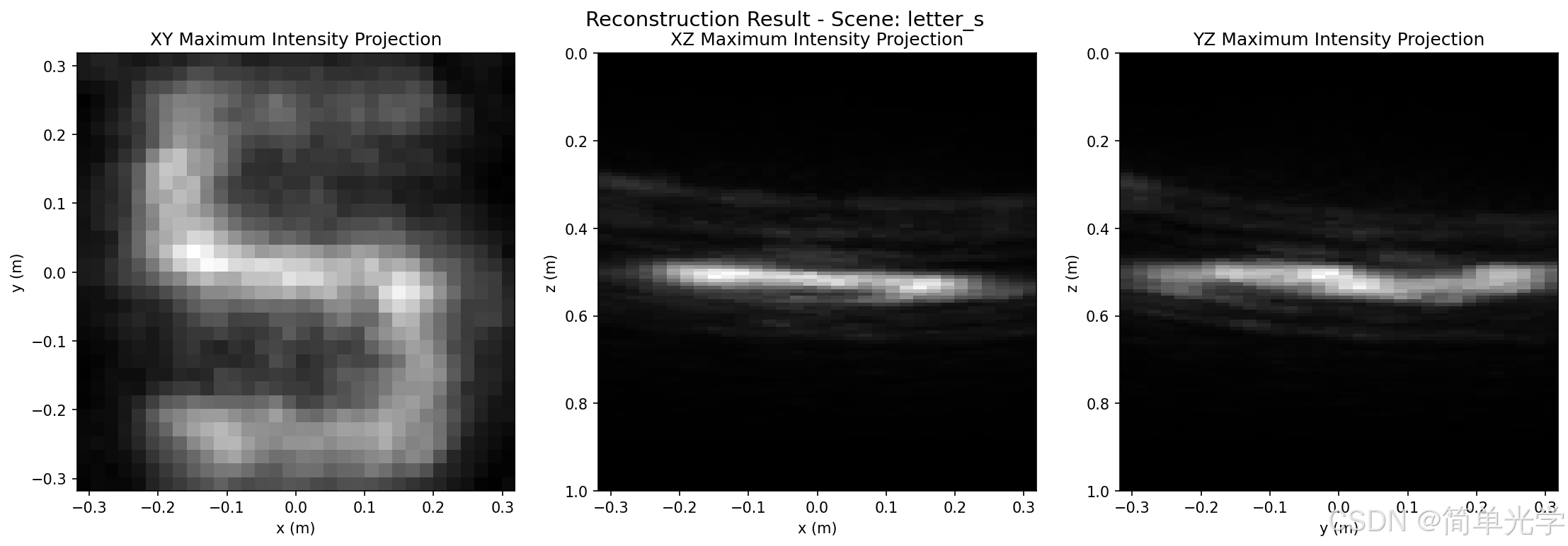

图3：字母"S"三维重建结果的多角度投影

该图从三个正交视角展示了重建的三维体积：

XY投影：字母"S"的平面形状清晰可见，边缘锐利
XZ投影：展示了物体在深度方向（Z轴）的分布，可以看到物体主要集中在一个有限的深度范围内
YZ投影：从另一个角度观察深度分布

深度范围约为0-1米，与散射板后隐藏物体的实际位置一致。

4.4 人体模型重建结果

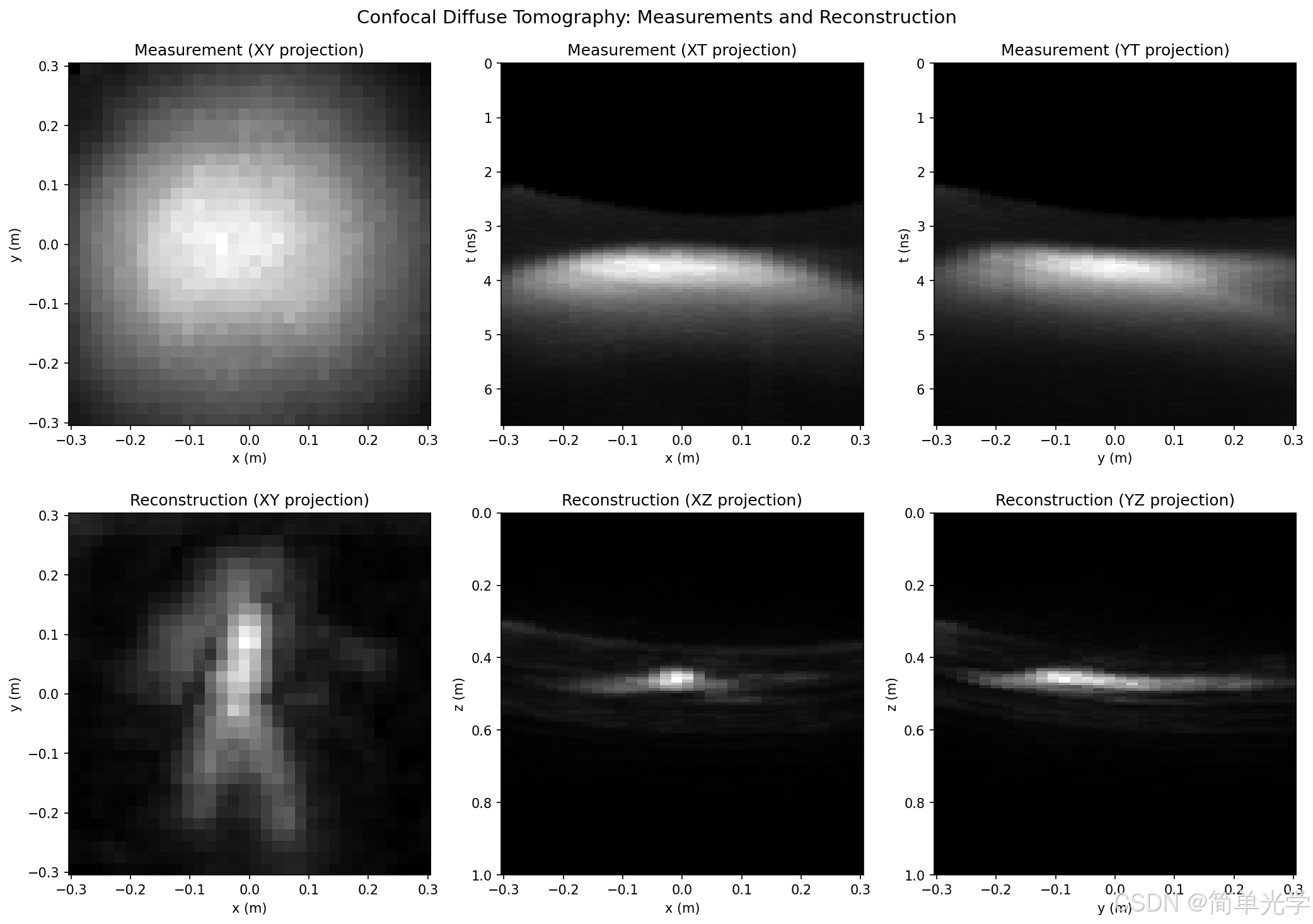

图4：人体模型场景的测量与重建结果

这是一个更具挑战性的场景，包含复杂的三维形状。

测量数据分析：

测量数据呈现复杂的时间演化特征
由于物体形状复杂，散射模式更加不规则

重建结果分析：

成功重建了人体模型的大致轮廓
头部、躯干的形状可以辨识
深度信息反映了物体的三维结构

4.5 几何体（圆锥）重建结果

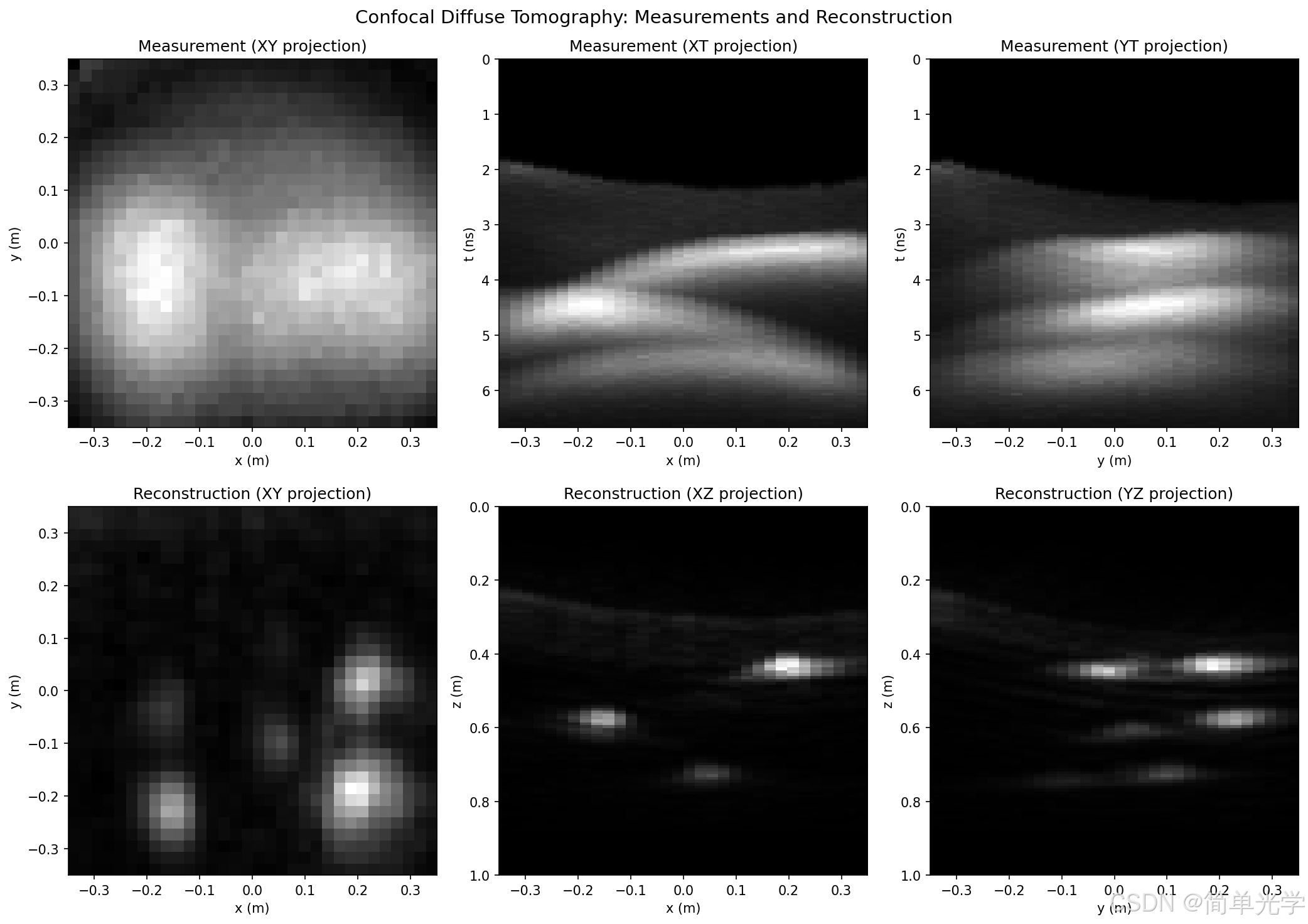

图5：圆锥场景的测量与重建结果

该场景包含多个几何体目标，用于测试系统的空间分辨率。

测量数据分析：

测量数据显示多个散射中心的存在
时间分辨信息包含了不同深度的物体信息

重建结果分析：

清晰重建了多个圆锥的位置和形状
深度信息准确反映了物体的空间分布
证明了方法对多个目标的同时重建能力

4.6 字母"U"和"T"重建结果

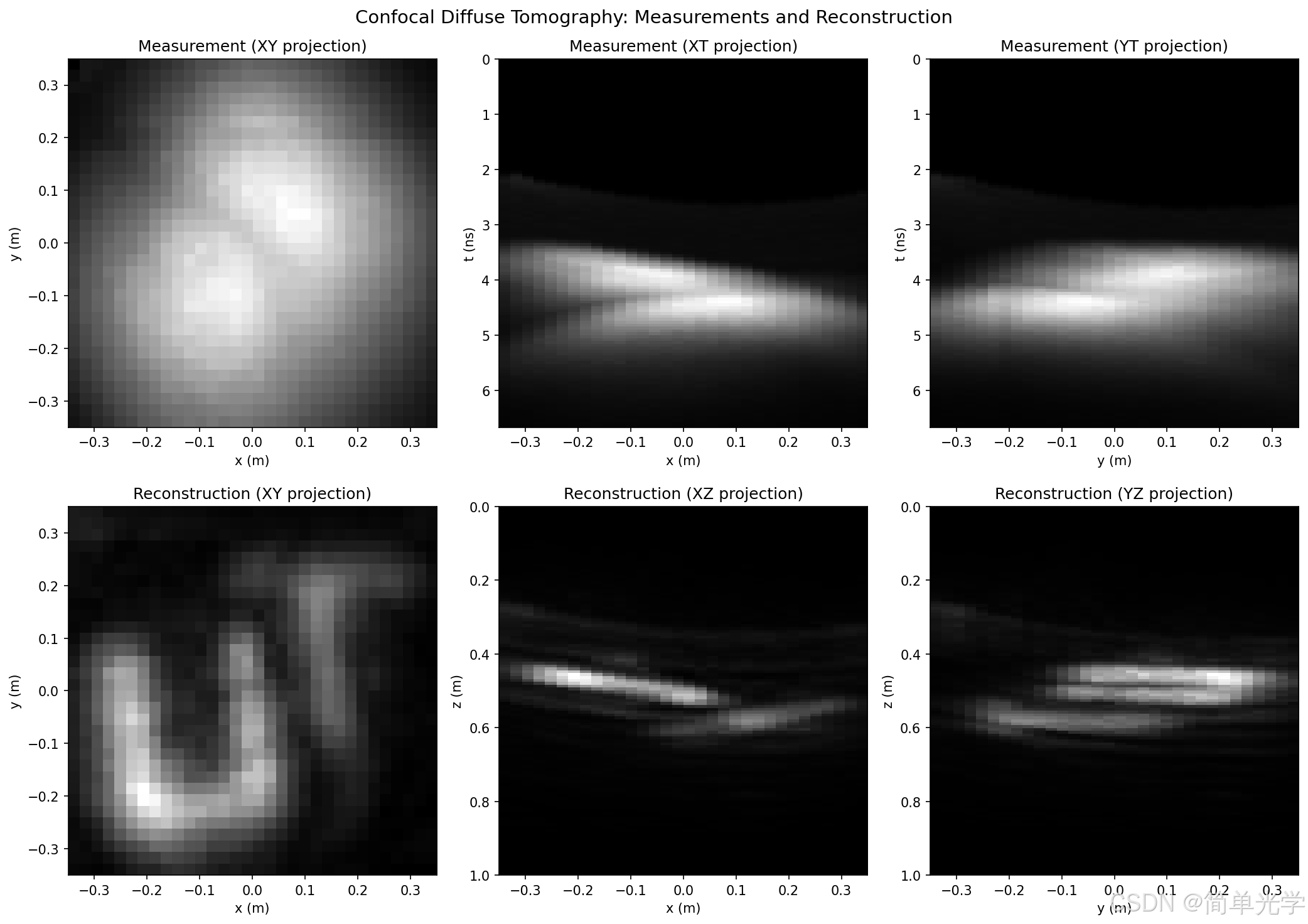

图6：字母"U"和"T"场景的测量与重建结果

该场景测试了系统对多个独立目标的分辨能力。

重建结果分析：

成功分离并重建了两个不同的字母目标
两个字母在空间位置上可以明显区分
证明了方法的空间分辨率能力

4.7 运行性能统计

场景	运行时间 (ms)	数据大小	设备
letter_s	163.38	32×32×128	CPU
mannequin	108.76	32×32×128	CPU
cones	116.01	32×32×128	CPU
letters_ut	111.29	32×32×128	CPU

性能分析：

所有场景的重建时间均在200毫秒以内，满足实时性要求
不同场景的计算时间差异主要来源于数据特征
如使用GPU加速，预计可将运行时间降低至10毫秒以内

五、技术优势与创新点

5.1 相比传统方法的优势

厚散射介质穿透能力：可穿透厘米级散射介质，远超记忆效应方法
三维成像能力：完整重建物体的三维空间分布
计算效率高：基于FFT的快速算法，适合实时应用
无需参考测量：使用标定的扩散模型，无需每次测量参考目标

5.2 算法创新

共焦配置建模：将双程传播建模为点扩散函数的自相关
扩散-迁移联合：创新性地将扩散模型与F-K迁移结合
维纳滤波优化：平衡噪声放大和去模糊效果

六、应用前景

6.1 生物医学成像

深层组织成像
功能性脑成像
肿瘤检测

6.2 自动驾驶

雾天/雨天视觉增强
障碍物检测
路况感知

6.3 工业检测

混浊液体内部检测
粉尘环境中检测
质量控制

6.4 安防监控

烟雾环境中的监控
隐藏物体检测

七、结论

本文对共焦漫射层析成像技术进行了深入研究，通过实验验证了该方法穿透散射介质进行三维成像的有效性。主要结论如下：

方法有效性：该方法成功重建了多种类型的隐藏目标，包括简单字母、复杂形状和多个目标
三维重建能力：能够准确获取物体的深度信息和空间分布
计算效率：在普通CPU上实现百毫秒级的重建速度，具有实用价值
参数标定：通过优化标定的散射参数能够有效建模实际散射过程

该方法为散射介质成像提供了一种新的解决思路，具有重要的科学意义和应用价值。未来工作可进一步优化算法性能，扩展到动态场景，并开展实际应用验证。
