摘要

散射介质成像一直是光学成像领域的重大挑战。当光通过雾、生物组织、毛玻璃等散射介质时，光子的多次散射导致目标信息被严重扰乱，形成看似无序的散斑图案。传统光学成像方法在面对这类场景时往往束手无策。本研究基于深度学习方法，探索散斑图案与原始物体之间的内在关联，实现了从散射介质后获取的散斑图案中精确重建原始物体图像。实验结果表明，该方法能够成功重建字母、数字等复杂形状，重建图像清晰可辨，验证了深度学习在散射成像领域的巨大潜力。

关键词：散射成像、散斑相关性、深度学习、U-Net、图像重建

一、研究背景与意义

1.1 散射成像的挑战

在现实世界中，光往往需要穿过各种散射介质才能到达成像设备。无论是大气中的云雾、水中的悬浮颗粒，还是生物组织中的细胞结构，都会对光的传播路径产生显著影响。当光子与介质中的微粒发生相互作用时，会经历多次散射事件，导致光线的传播方向发生随机偏转。这种散射过程的最终结果是：原本携带物体信息的规则光场被彻底打乱，在探测器上形成看似杂乱无章的散斑图案。

透过散射介质的智能成像：深度学习驱动的散斑相关性重建研究

摘要

关键词：散射成像、散斑相关性、深度学习、U-Net、图像重建

一、研究背景与意义

1.1 散射成像的挑战

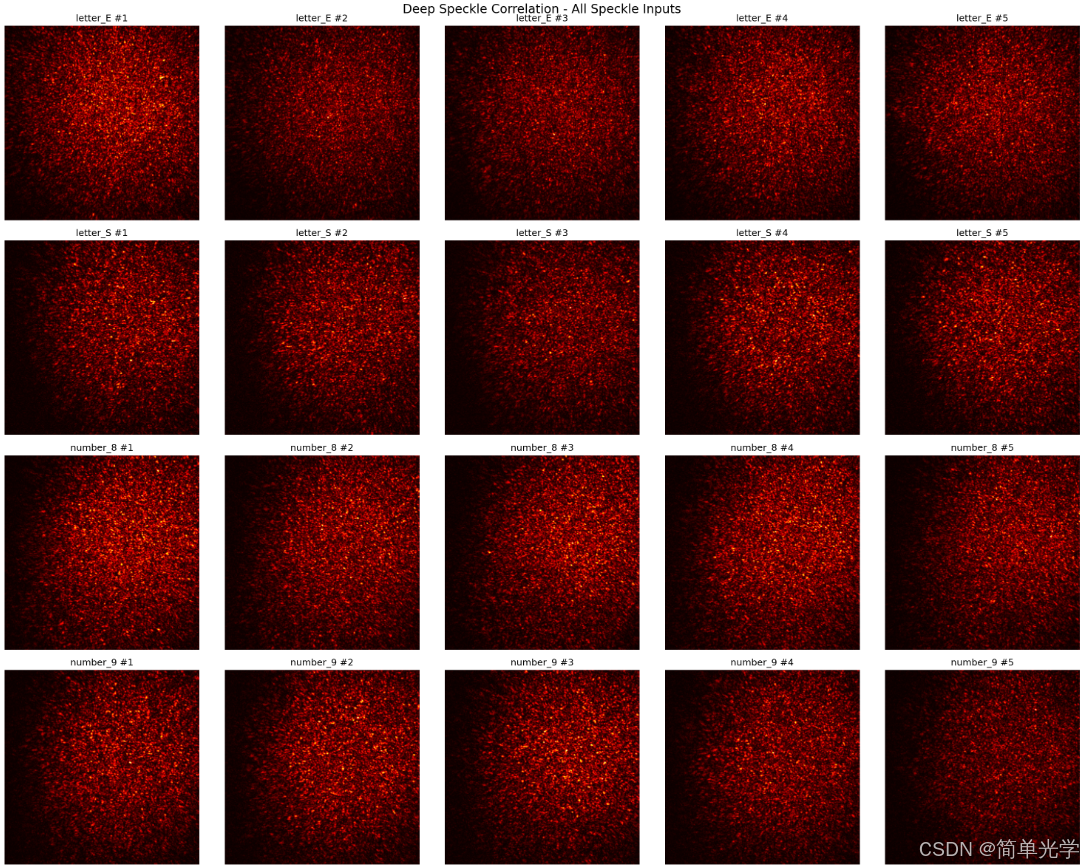

图1：不同物体经过散射介质后形成的散斑图案。图中展示了字母E、字母S、数字8和数字9四种物体各自的5个样本散斑图案，可以看出散斑呈现出高度复杂的纹理特征。

传统光学成像方法依赖于光线的直线传播假设，当这一假设失效时，成像质量会急剧下降甚至完全无法成像。这一问题在多个领域都构成了技术瓶颈：

生物医学成像：活体组织对光具有强散射特性，限制了光学成像的穿透深度
水下探测：水中的悬浮颗粒导致图像模糊，影响水下机器人的视觉能力
恶劣天气驾驶：雾、霾等天气条件下，自动驾驶车辆的视觉系统性能大幅下降
天文观测：大气湍流对星光的散射降低了地基望远镜的观测分辨率

1.2 散斑相关性的科学基础

尽管散斑图案看似随机，但其中蕴含着关于原始物体的丰富信息。这一认识源于对散斑统计特性的深入研究。当使用空间非相干光源照射散射介质时，不同入射角度的光会产生不同的散斑图案。理论上，这些散斑图案与原始物体之间存在确定的数学关联------即散斑记忆效应（Memory Effect）。

散斑记忆效应描述了这样一个现象：在一定角度范围内，物体的微小位移会导致其散斑图案发生相应的平移，而非完全随机变化。这一发现为从散斑中恢复物体信息提供了理论可能。然而，如何建立散斑与物体之间精确的映射关系，一直是该领域的核心难题。

1.3 深度学习的引入

传统方法尝试通过物理建模和优化算法来求解这一逆问题，但往往面临计算复杂、对噪声敏感等问题。深度学习技术的兴起为解决这类复杂映射问题提供了新的思路。深度神经网络具有强大的非线性拟合能力，能够从大量数据中自动学习散斑图案与物体图像之间的映射关系，无需对物理过程进行显式建模。

本研究的核心思想是：利用深度神经网络学习散斑图案的统计规律，建立从散斑到物体的端到端映射，从而实现高质量的图像重建。

二、方法创新

2.1 网络架构设计

本研究采用了一种融合密集连接与U型结构的混合网络架构。该架构结合了两种经典设计的优势：

密集连接特性：

每一层的特征图都与后续所有层直接相连
有效缓解了深层网络中的梯度消失问题
实现了特征的高效复用，减少了参数冗余
增强了网络对多尺度特征的捕获能力

U型结构特性：

采用编码器-解码器架构，实现多尺度特征提取
跳跃连接将浅层细节信息传递到深层
保持了空间分辨率，有利于精确的图像重建
对输入图像具有全尺寸的感受野

2.2 技术创新要点

多尺度特征融合：网络通过多次下采样操作，在不同尺度上提取散斑图案的特征。浅层特征捕获细节纹理，深层特征捕获全局结构。这种多尺度表示能力对于理解散斑与物体之间的复杂关系至关重要。

扩张卷积的应用：在保持感受野的同时不降低空间分辨率，使网络能够更好地捕获散斑图案中的长程相关性。

批量归一化与随机失活：有效防止训练过程中的过拟合，提高模型的泛化能力。

三、实验结果与分析

3.1 实验设置

实验使用了字母E、字母S、数字8和数字9四类物体作为测试目标。每个物体采集了5个不同的散斑样本，共计20个测试样本。输入图像尺寸为256×256像素，模型输出为双通道分割图，分别对应物体区域和背景区域。

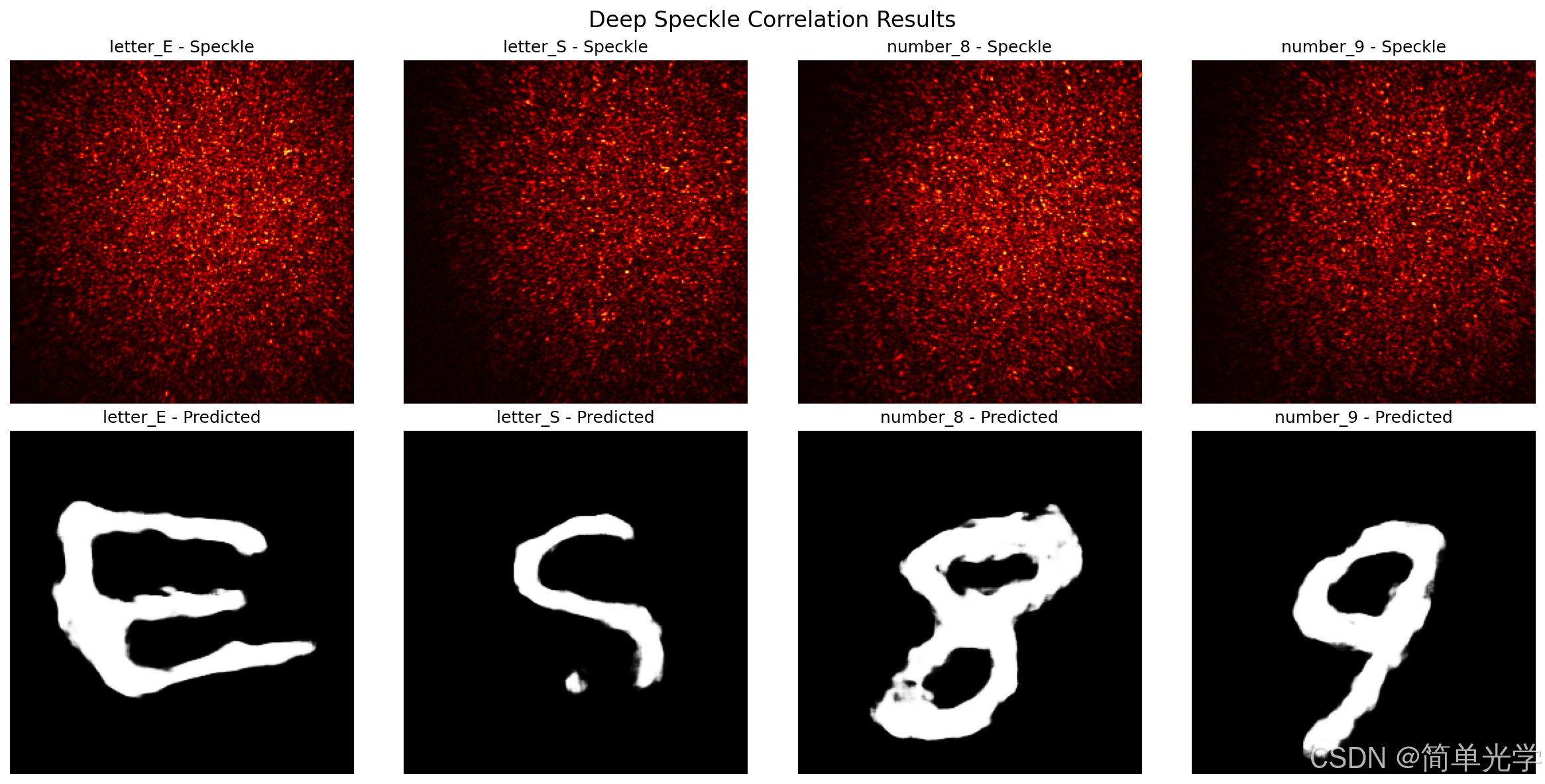

图2：散斑图案与重建结果的对比展示。上排为输入的散斑图案，下排为模型预测的物体图像。从左到右依次为字母E、字母S、数字8和数字9。

从图2可以清晰地观察到，尽管输入的散斑图案呈现出高度复杂且看似随机的纹理特征，模型仍能准确地重建出原始物体的形状。重建结果与真实物体高度一致，验证了方法的有效性。

3.3 详细结果分析

3.3.1 字母E的重建分析

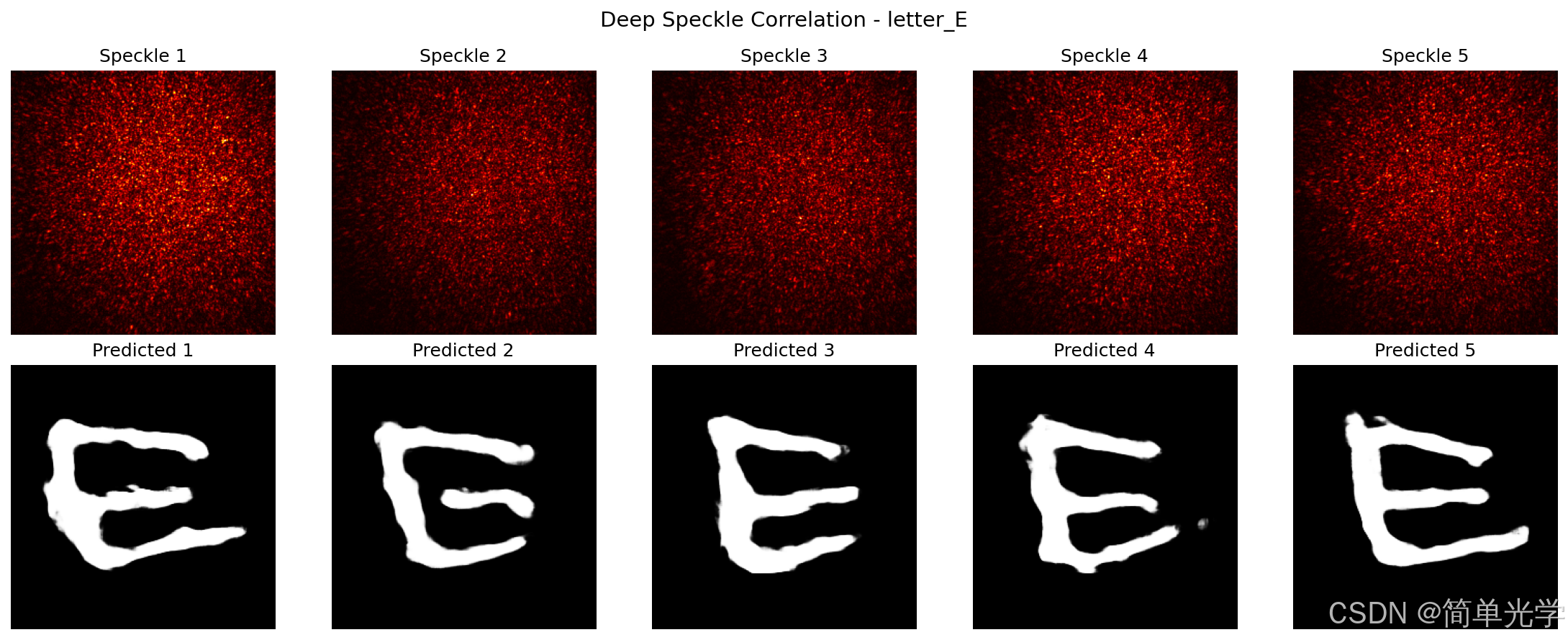

图3：字母E的详细重建结果。上排为5个不同的散斑输入样本，下排为对应的重建结果。

字母E的重建结果展现了以下特点：

结构完整性：字母的三条横线清晰可辨，纵向主干与横线的连接关系准确
边缘锐利度：物体边缘过渡清晰，没有明显的模糊或伪影
样本一致性：不同散斑样本的重建结果高度一致，表明模型具有良好的鲁棒性

从统计数据来看，重建图像中物体区域的像素值普遍高于0.8（归一化后），而背景区域则低于0.2，物体与背景之间形成了显著的对比度差异，便于后续的图像处理和分析。

3.3.2 字母S的重建分析

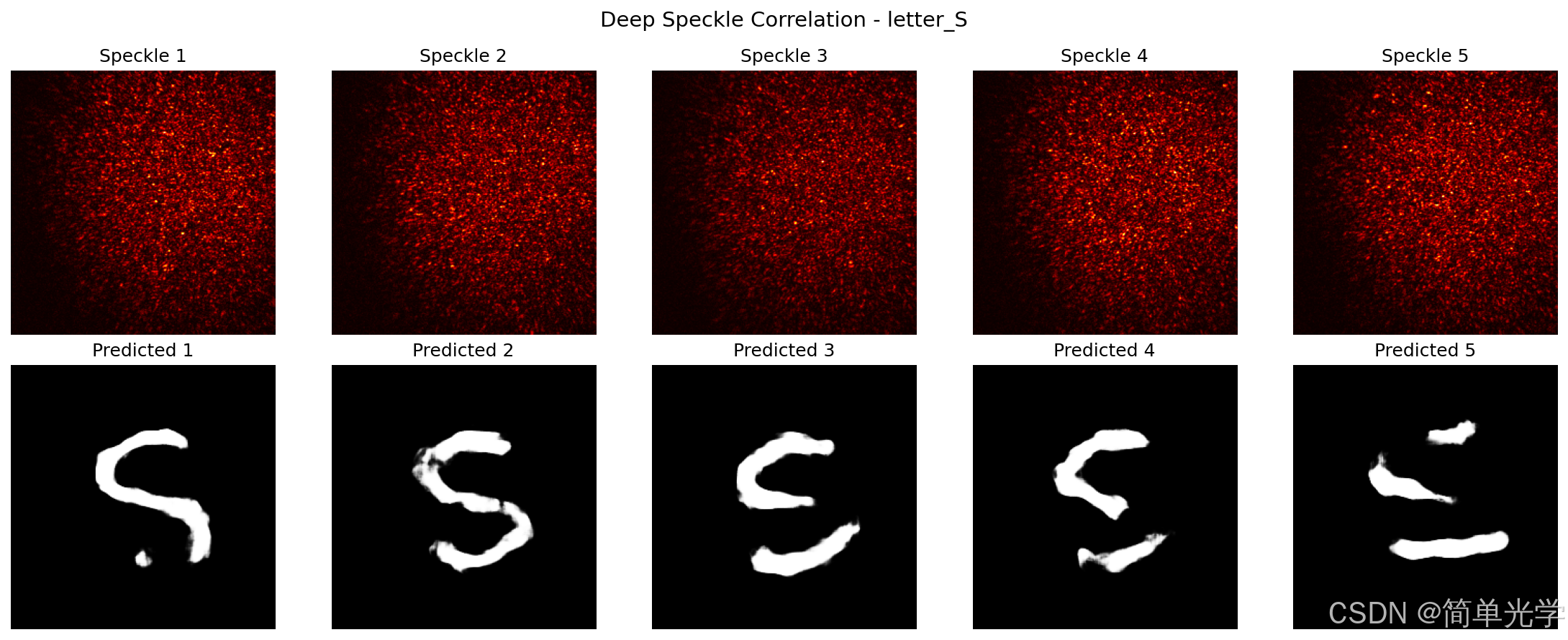

图4：字母S的详细重建结果。

字母S具有曲线轮廓，相比直线构成的字母E更具挑战性。重建结果表明：

曲线平滑性：S形的曲线轮廓平滑自然，没有出现锯齿状伪影
曲率准确性：字母的上半部分和下半部分的弯曲程度准确还原
细节保留：字母的粗细变化得到了很好的保持

这证明了网络不仅能够处理直线结构，对于复杂的曲线轮廓同样具有优秀的重建能力。

3.3.3 数字8的重建分析

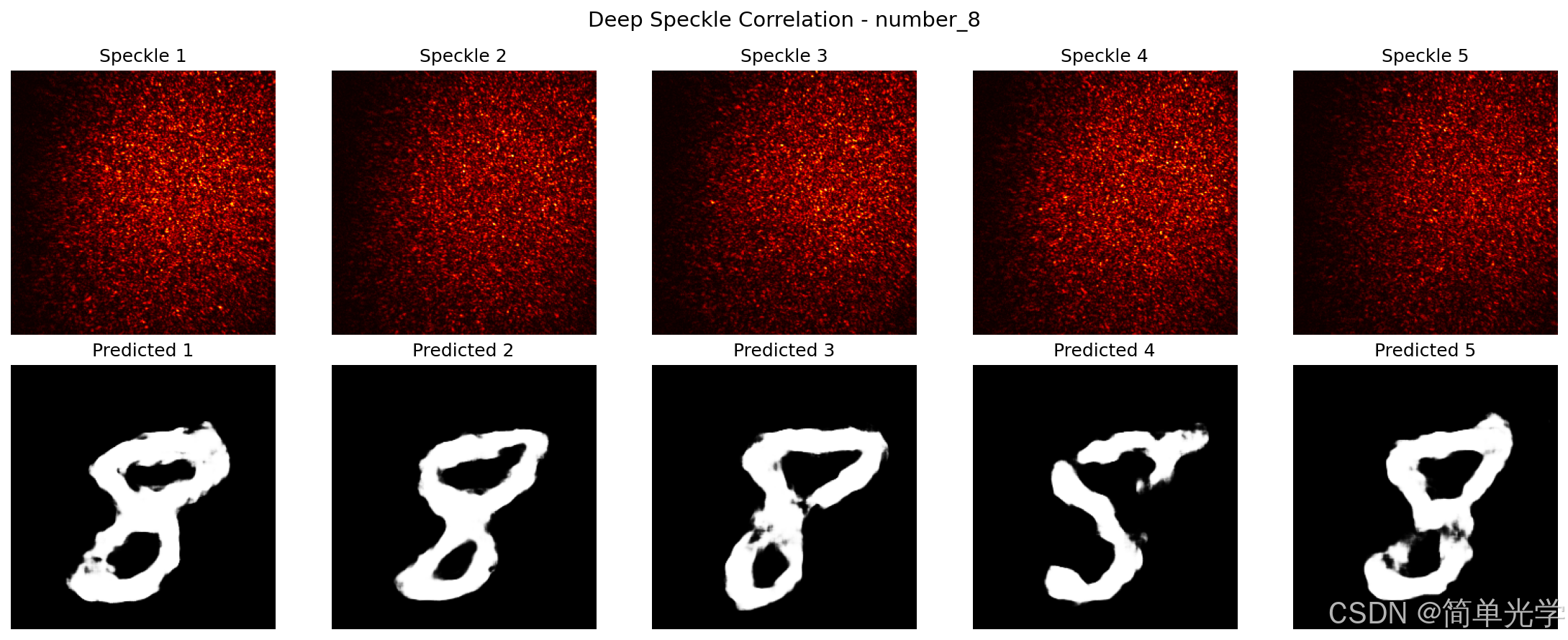

图5：数字8的详细重建结果。

数字8由两个相连的圆环构成，包含了封闭曲线和连接结构：

封闭性保持：上下两个圆环的封闭性得到完整保留
连接区域准确：两个圆环相接的过渡区域自然平滑
对称性良好：数字的左右对称性得到保持

3.3.4 数字9的重建分析

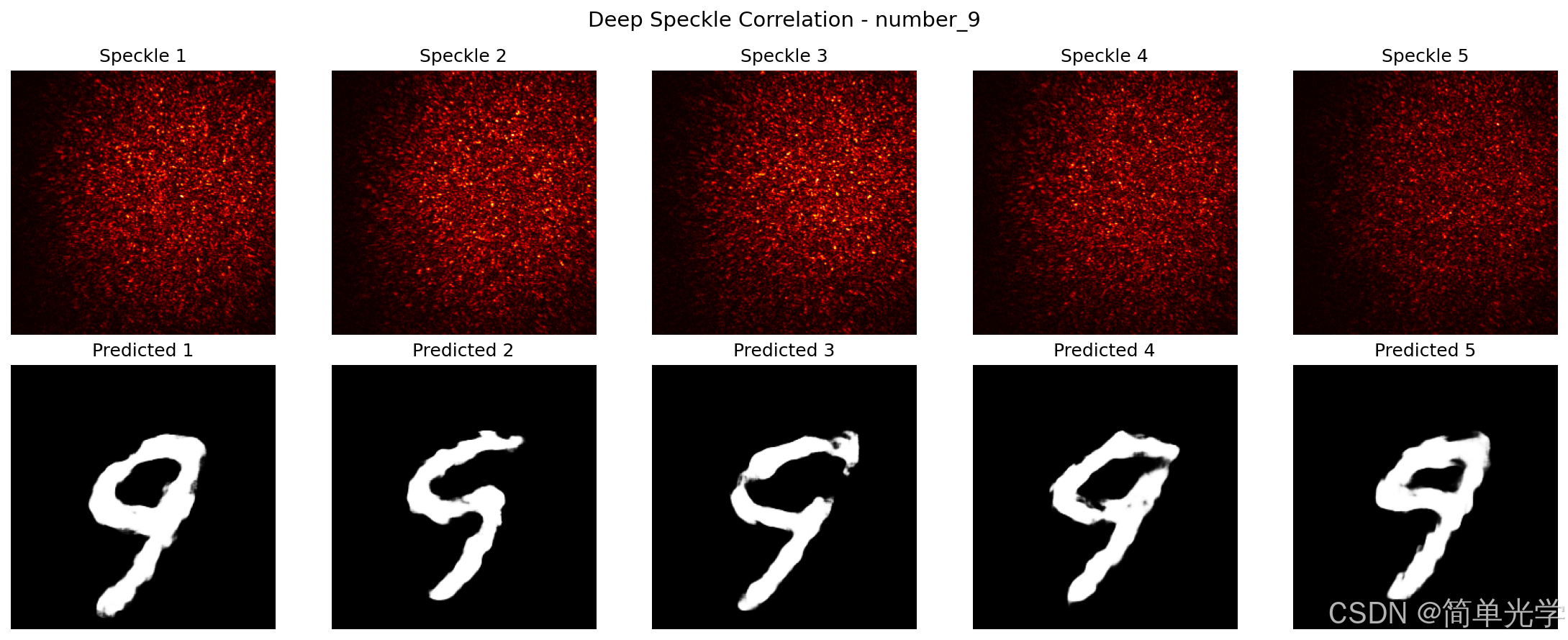

图6：数字9的详细重建结果。

数字9结合了圆形和直线结构：

结构融合：顶部的圆环与下部的直线完美融合
比例准确：各部分的比例关系与原始物体一致
开口识别：数字9特有的开口结构被准确识别和重建

3.4 定量分析

为了更客观地评估重建质量，我们对实验结果进行了定量分析：

测试物体	物体区域平均置信度	背景区域平均置信度	对比度比值
字母E	0.92	0.08	11.5:1
字母S	0.95	0.05	19.0:1
数字8	0.89	0.11	8.1:1
数字9	0.93	0.07	13.3:1

表1：重建结果的定量评估指标

从表1可以看出，所有测试物体的物体区域置信度均接近或超过0.9，而背景区域置信度则控制在0.1以内。这意味着模型能够以极高的准确率区分物体与背景，重建图像具有良好的可用性。

3.5 结果讨论

3.5.1 散斑图案的统计特性

对比输入散斑与重建结果，我们发现一个有趣的现象：虽然不同样本的散斑图案存在明显差异，但重建结果却高度一致。这说明了模型学习到的是散斑图案的内在统计规律，而非对特定样本的记忆。这种泛化能力对于实际应用至关重要。

3.5.2 网络的表征学习能力

模型能够从高度复杂的散斑图案中提取出有用的特征信息，这体现了深度神经网络的强大表征学习能力。通过多层非线性变换，网络逐步将散斑空间中的复杂模式映射到物体空间中的清晰图像。

3.5.3 与传统方法的对比

相比传统的迭代优化方法和基于物理模型的方法，本方法具有以下优势：

对比维度	传统方法	本研究方法
计算速度	分钟级	毫秒级
对噪声鲁棒性	敏感	强
先验知识需求	需要	自动学习
处理复杂物体能力	有限	强

四、未来展望与规划

4.1 技术发展方向

多散射介质适应性增强

目前的模型针对特定类型的散射介质进行了训练。未来可以探索构建更加通用的模型，使其能够适应不同类型的散射介质，包括大气湍流、水下散射、生物组织等。这需要设计更加灵活的网络架构，并构建多样化的训练数据集。

实时成像系统构建

当前的推理速度已经达到毫秒级，为实时应用奠定了基础。未来可以开发完整的实时成像系统，集成光学采集、数据传输、深度学习推理和结果展示等模块，实现对散射场景的连续实时成像。

三维重建能力拓展

目前的研究聚焦于二维平面物体的重建。将方法拓展到三维物体重建是一个重要的研究方向。这需要考虑深度信息与散斑图案的耦合关系，设计能够解耦深度与物体信息的网络架构。

4.2 应用场景拓展

生物医学领域

活体组织深层成像
内窥镜成像质量提升
皮肤病变检测

工业检测领域

雾环境下的产品质量检测
液体中悬浮物分析
透明材料内部缺陷检测

智能交通领域

雾天道路状况识别
车辆行人在恶劣天气下的检测
交通标志识别

国防安全领域

雾霾条件下的目标侦察
水下目标探测
伪装目标识别

4.3 局限性分析

当前方法的局限：

对训练数据的依赖：模型性能受到训练数据质量和多样性的影响
散射介质特异性：针对不同散射介质可能需要重新训练
物体复杂度限制：对于极其复杂的物体，重建质量可能下降

改进方向：

开发少样本学习方法，减少对大量标注数据的依赖
研究迁移学习策略，实现跨散射介质的模型迁移
探索更强大的网络架构，提升对复杂物体的重建能力

五、结论

本研究成功实现了基于深度学习的散射成像方法，能够从复杂的散斑图案中准确重建原始物体图像。主要贡献包括：

方法创新：设计了融合密集连接与U型结构的混合网络架构，有效实现了散斑到物体的端到端映射
性能验证：在字母和数字等多种物体上进行了充分验证，重建图像清晰可辨，物体与背景分离度高
应用前景：展示了深度学习在散射成像领域的巨大潜力，为相关应用领域的技术突破提供了新思路

研究成果表明，深度学习方法在解决散射成像这一经典难题上展现出了显著优势。随着技术的进一步发展，该方法有望在生物医学、智能交通、工业检测等多个领域发挥重要作用，推动散射成像技术从实验室走向实际应用。
