Compositional layout in iOS

Compositional layout是在2019年为UICollectioinView引入的一个新布局

Compositional layout是什么

• Compositional layout是一套针对UICollectionView新的布局方法
• 对应的核心类是UICollectionViewCompositionalLayout(macOS上是NSCollectionViewCompositionalLayout)
• 其目的是让UICollectionView可以更容易地支持更灵活布局UI的开发

Compositional layout布局的三大设计哲学：

1. Composable：可组合，强调用简单的组件组合出复杂的内容
2. Flexible：灵活（官方说，You can write any layout with Compositional layout）
3. Fast

几个例子感受一下Compositional layout能做什么

1. 如下示意图展示了一个纵向滚动的UICollectionView，其中有上中下三部分，上部分看上去像两列UITableView，各部分的布局和样式各不相同

2. 如下示意图展示了纵向滚动的UICollectionView，其中横向上有多个可以横向滚动的组（App Store应用大量使用该布局）
   • 看到这里我立马想到了：可能再也不用多个UICollectionView嵌套了

四个核心概念

Compositional layout由四个最核心的概念组成

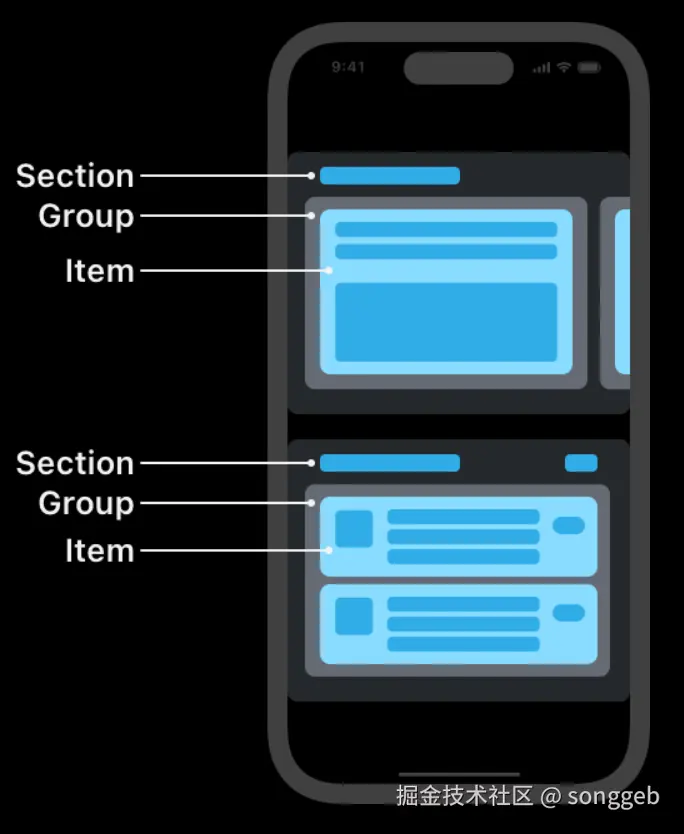

Item > Group > Section > Layout

• 从Item到Layout，表示的范围依次扩大
• 任何一个Compositional layout都从左到右组合而成

如何使用Compositional layout

Compositional layout的核心类是UICollectionViewCompositionalLayout，其初始化方法有两类，如下代码所示：

• 一类是直接提供section，另一类是通过provider动态的提供section

class UICollectionViewCompositionalLayout : UICollectionViewLayout {

    public init(section: NSCollectionLayoutSection)

    public init(section: NSCollectionLayoutSection, configuration: UICollectionViewCompositionalLayoutConfiguration)

    public init(sectionProvider: @escaping UICollectionViewCompositionalLayoutSectionProvider)

    public init(sectionProvider: @escaping UICollectionViewCompositionalLayoutSectionProvider, configuration: UICollectionViewCompositionalLayoutConfiguration)
}

创建UICollectionViewCompositionalLayout的过程就是上小节提到的

Item > Group > Section > Layout

let itemSize = NSCollectionLayoutSize(widthDimension: .fractionalWidth(0.2),
                                     heightDimension: .fractionalHeight(1.0))

let item = NSCollectionLayoutItem(layoutSize: itemSize)

let groupSize = NSCollectionLayoutSize(widthDimension: .fractionalWidth(1.0),
                                      heightDimension: .fractionalWidth(0.2))

let group = NSCollectionLayoutGroup.horizontal(layoutSize: groupSize,
                                                 subitems: [item])

let section = NSCollectionLayoutSection(group: group)

let layout = UICollectionViewCompositionalLayout(section: section)

OrthogonalScrolling

再介绍一个官方Demo中提到的稍微复杂一点的Compositional layout案例

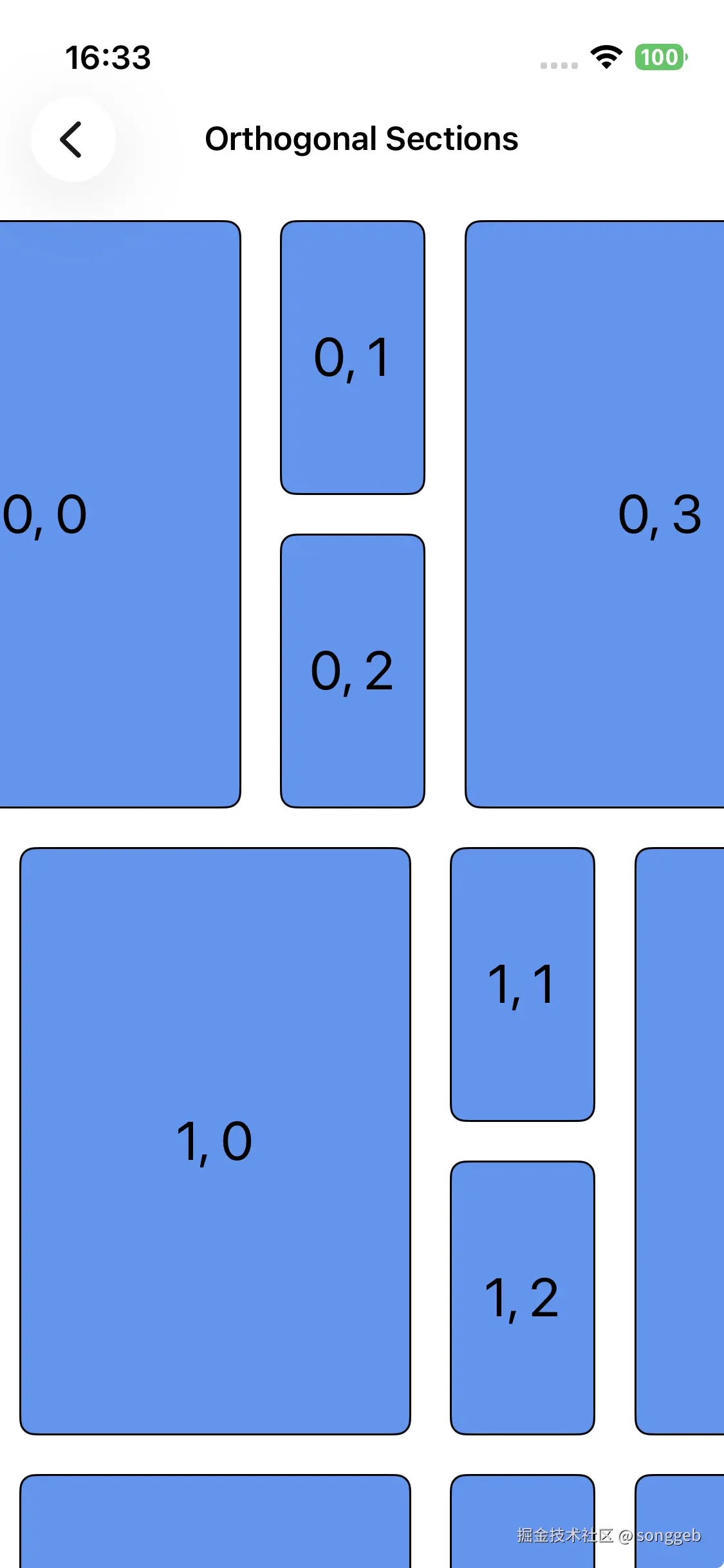

我们希望最终效果如下图所示：

首先进行设计：

• 整体纵向滚动，横向上有多行，每一行也是可以滚动的，每一行我们可以看做是一个Section
• 关注到每一行中的元素，每一行中基本的滚动单元是：左侧的一个大块+右侧两个小块，滚动单元可以认为是Group
• 具体的大小块则可以认为是Item

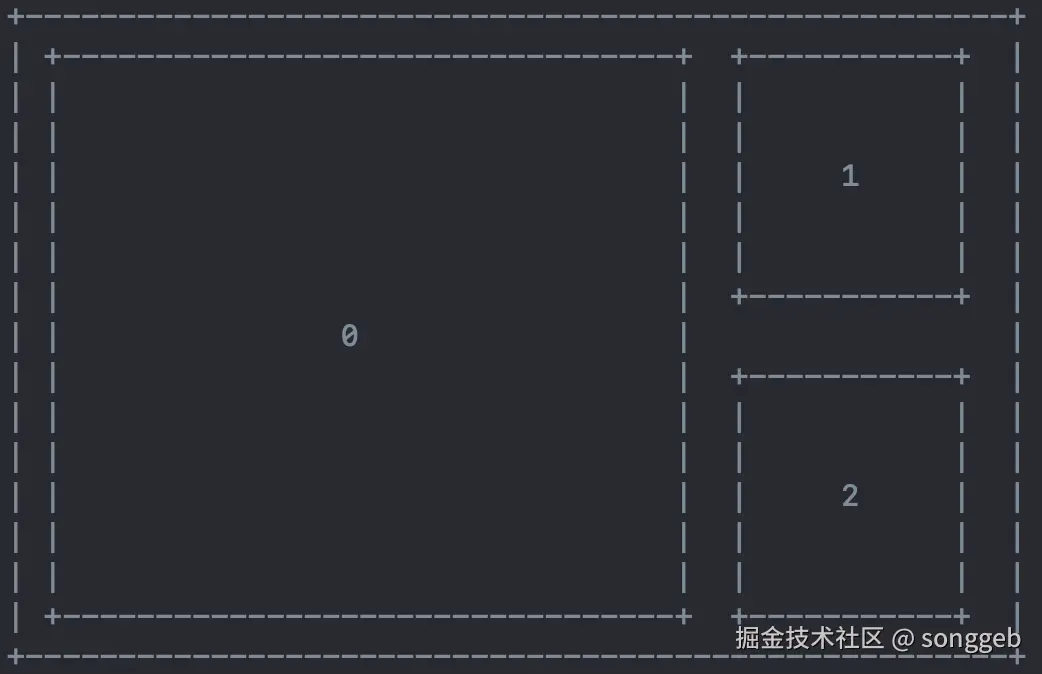

关于"左侧的一个大块+右侧两个小块"的示意图如下所示：

以下是Compositional layout代码，我们对照注释看一下创建过程：

// 1. 左侧大块Item的创建
// - 宽度：希望占容器（group）宽度的70%
// - 高度：希望和容器一样高
let leadingItem = NSCollectionLayoutItem(
    layoutSize: NSCollectionLayoutSize(widthDimension: .fractionalWidth(0.7),
                                      heightDimension: .fractionalHeight(1.0)))
leadingItem.contentInsets = NSDirectionalEdgeInsets(top: 10, leading: 10, bottom: 10, trailing: 10)

// 2. 右侧任意的一个小块
// - 宽度：和容器一样宽
// - 高度：占容器高度的一半
let trailingItem = NSCollectionLayoutItem(
    layoutSize: NSCollectionLayoutSize(widthDimension: .fractionalWidth(1.0),
                                      heightDimension: .fractionalHeight(0.5)))
trailingItem.contentInsets = NSDirectionalEdgeInsets(top: 10, leading: 10, bottom: 10, trailing: 10)

// 3. 创建一个容器group，这是一个纵向的容器，容纳右侧的两个小块Item。宽度占该group所在容器的30%；高度和容器一致
let trailingGroup = NSCollectionLayoutGroup.vertical(
    layoutSize: NSCollectionLayoutSize(widthDimension: .fractionalWidth(0.3),
                                       heightDimension: .fractionalHeight(1.0)),
    repeatingSubitem: trailingItem,
    count: 2)

// 4. 创建一个横向容器group，容纳1个大块+2个小块。宽度占其容器的85%，高度占40￥
let containerGroup = NSCollectionLayoutGroup.horizontal(
    layoutSize: NSCollectionLayoutSize(widthDimension: .fractionalWidth(0.85),
                                      heightDimension: .fractionalHeight(0.4)),
    subitems: [leadingItem, trailingGroup])
// 5. 创建section，包含最外层的横向容器group
let section = NSCollectionLayoutSection(group: containerGroup)
section.orthogonalScrollingBehavior = .continuous
// 6. 创建layout，使用默认configuration，默认是纵向滚动
return UICollectionViewCompositionalLayout(section: section)

再看一下数据源代码：

var snapshot = NSDiffableDataSourceSnapshot<Int, Int>()
var identifierOffset = 0
let itemsPerSection = 30
for section in 0..<5 {
    snapshot.appendSections([section])
    let maxIdentifier = identifierOffset + itemsPerSection
    snapshot.appendItems(Array(identifierOffset..<maxIdentifier))
    identifierOffset += itemsPerSection
}

• 整体数据是一个二维数组，类似这样：[[0,1...29], [30...59], [...], [...], [...]]
• 创建了5个Section，每个Section
• 每个Section中有30个数字
• 30个数字拆分成了10个Group，每个Group有三个Item。如果对应着数据源，则依次是[0,1,2], [3,4,5].....
• 每个数字表示一个Item

其他

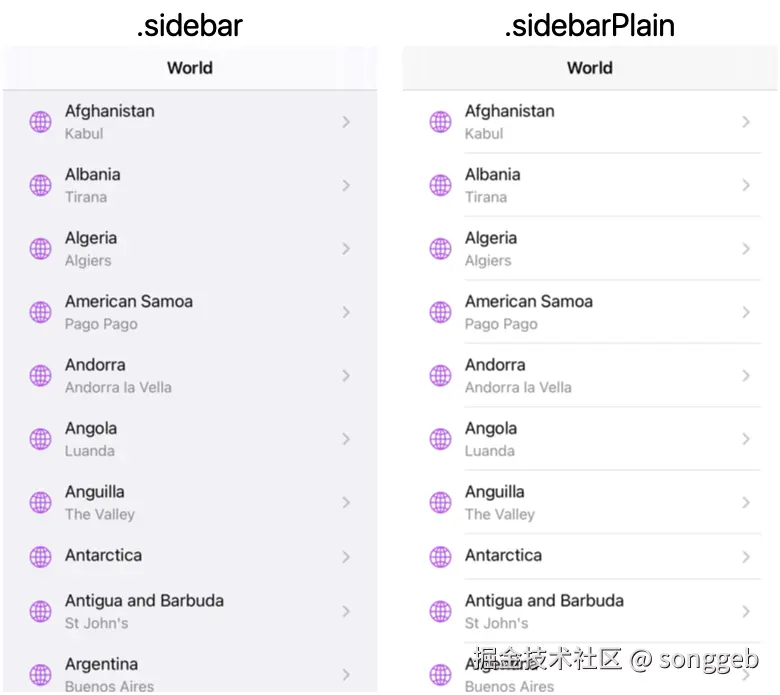

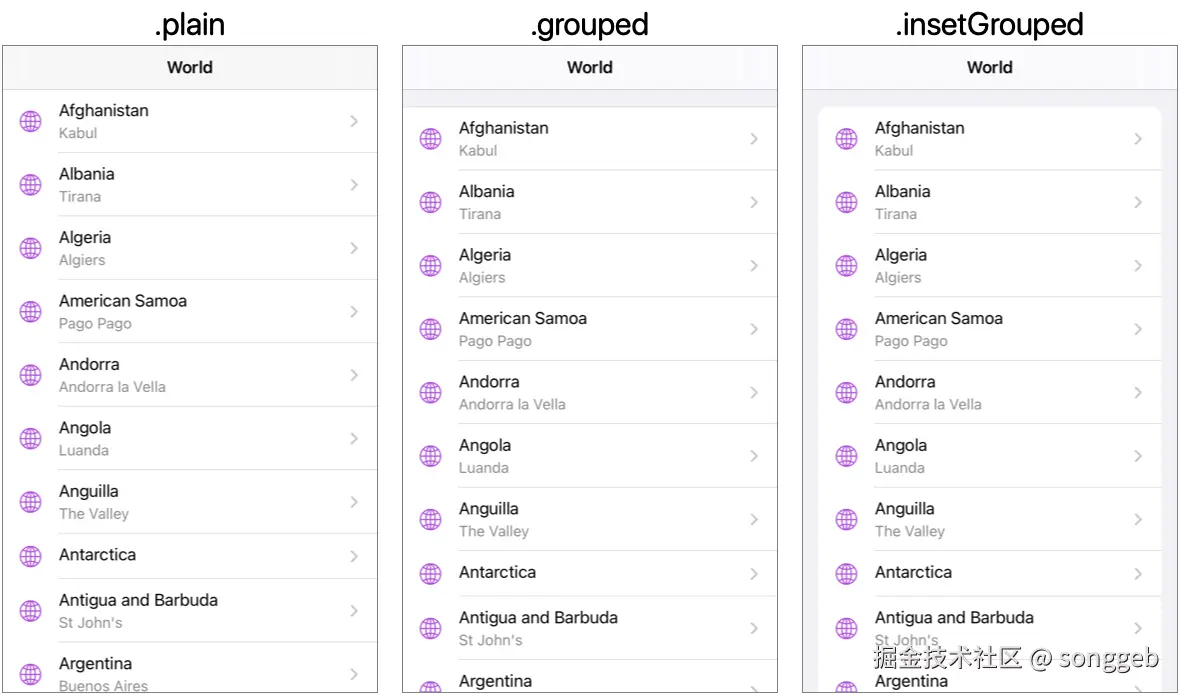

UICollection​Layout​List​Configuration​.Appearance

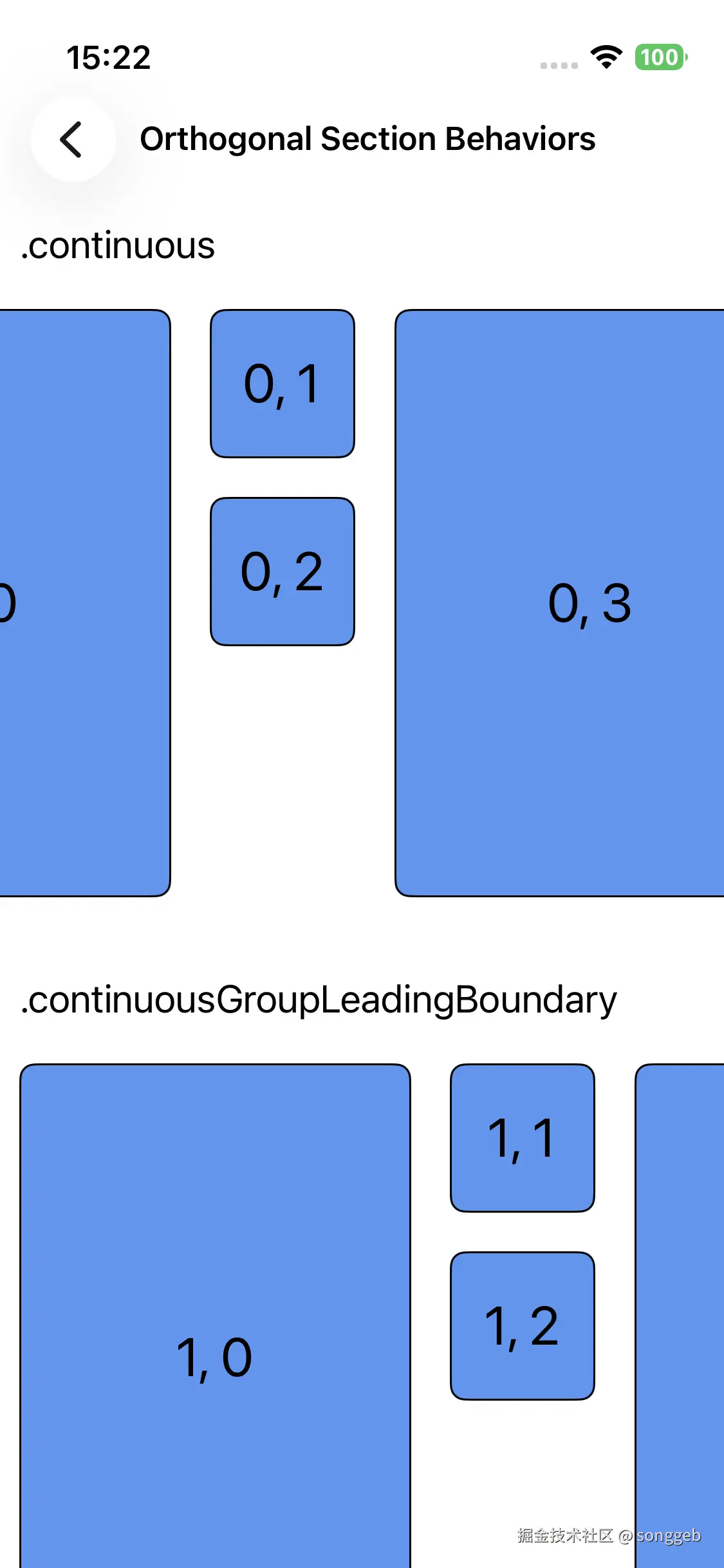

orthogonalScrollingBehavior

orthogonal(发音：/ôrˈTHäɡən(ə)l/)：正交。但并非数学上的概念，而是指，与指定方向是正交方向的另一个方向。说白了，如果制定的滚动方向是垂直，则orthogonalScrolling（正交滚动方向）就是水平方向

问题

1. 如何横向滚动

Demo中都是纵向滚动的，Compositional layout是否支持横向滚动？

当然，如下所示，不过要注意一下写法

• 自定义UICollectionViewCompositionalLayoutConfiguration，设置scrollDirection即可

如果尝试修改因UICollectionViewCompositionalLayout(section: section)而自动创建的UICollectionViewCompositionalLayoutConfiguration.scrollDirection可能不起作用

let configuration = UICollectionViewCompositionalLayoutConfiguration()
configuration.scrollDirection = .horizontal
let layout = UICollectionViewCompositionalLayout(section: section, configuration: configuration)

1. iOS 26.3中带count参数的Group初始化方法有bug

• 通过horizontal(layout​Size:​repeating​Subitem:​count:)创建的group，无法做到按照count对item等分布局
• 但通过horizontal(layout​Size:​subitems:)或者已经废弃的horizontal(layout​Size:​subitem:​count:)可以正确实现

按照如下代码中所示的：

let group = NSCollectionLayoutGroup.horizontal(layoutSize: groupSize, repeatingSubitem: item, count: 3)

2. 官方Demo-AdaptiveSections的bug

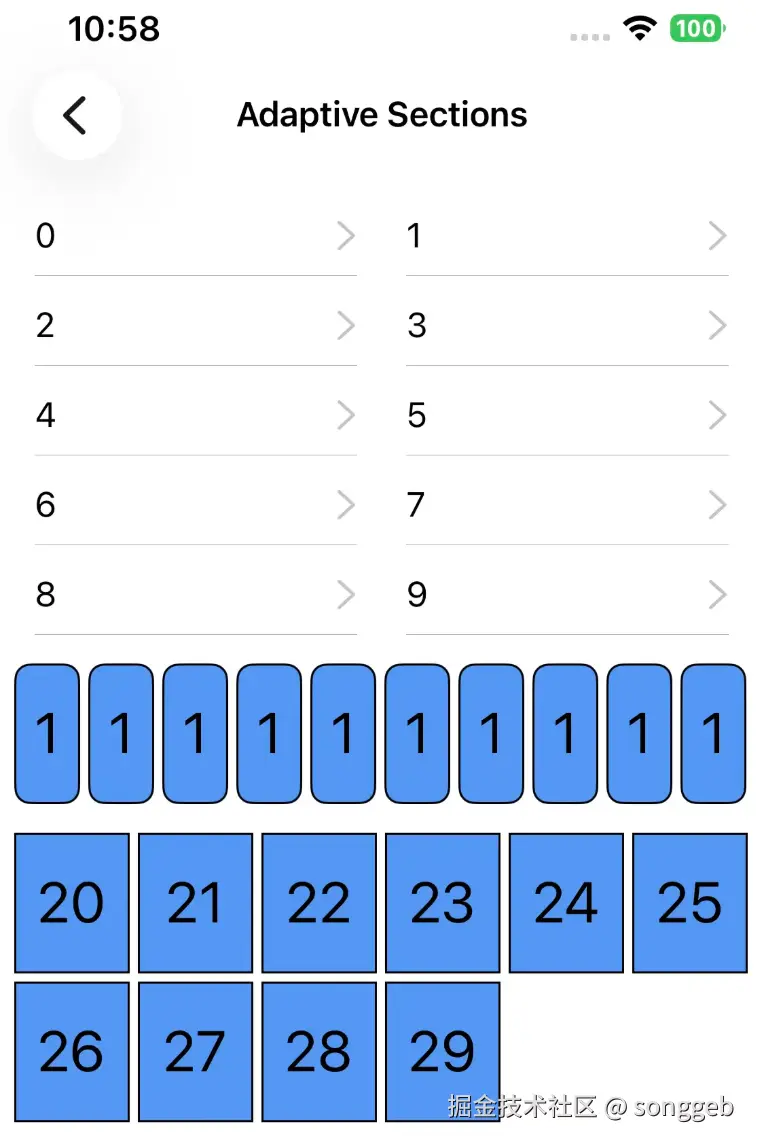

• 官方Demo中，AdaptiveSections部分，会根据容器宽度决定一行显示的列数
• 但在iOS 26.3中测试，旋转到横屏后，列数并没有按照预期增加
• 未定位到原因

参考

• WWDC-Advances in Collection View Layout
• Creating Lists with Collection View
