一、什么是静态参数？
电源模块的静态参数，是指在稳态工作条件下（输入电压、负载、温度等保持恒定），表征其输出性能的一组直流指标。与动态参数（如瞬态响应、上升时间）相对应，静态参数关注的是"稳了之后"的电气表现。
在实际工程中，静态参数测试是电源模块出厂检验、来料检验和可靠性筛选中最基础也最关键的一环。一台电源模块如果静态指标不过关，后续的动态性能评估便无从谈起。
1.1 静态参数与动态参数的边界
很多工程师容易混淆静态和动态测试的边界。简单的判断标准：测试过程中，如果被测信号处于稳定状态、不随时间快速变化，即为静态测试。具体来说：
• 静态参数：输出电压精度、负载调整率、线性调整率、纹波（频域稳态）、效率、静态功耗等
• 动态参数：瞬态响应恢复时间、输出电压上升/下降沿、启动过冲等
本文聚焦静态参数，下文将逐一拆解各参数的物理含义和测试方法。
二、核心静态参数详解
电源模块的静态参数体系庞大，但并非所有参数都需要逐项测试。根据应用场景的不同，测试重点会有侧重。以下是工程师日常最常关注的几项核心指标：
2.1 输出电压精度
定义：实际输出电压与标称值的偏差程度，通常用百分比表示。
计算公式：δ = (Vout_actual - Vout_nominal) / Vout_nominal × 100%
测试条件：额定输入电压、满载（或指定负载率）、25°C环境温度。
工程注意点：高精度数字万用表（6位半及以上）是基本要求。如果被测模块的标称精度为±1%，那么测量仪器的精度至少要比它高一个数量级（±0.1%），否则测量误差将被仪器误差淹没。
2.2 负载调整率（Load Regulation）
定义：输入电压保持不变，负载从最小值变化到最大值时，输出电压的相对变化量。
计算公式：Load Reg = (Vout_min_load - Vout_max_load) / Vout_nominal × 100%
测试方法：固定输入电压，逐步改变负载电流（通常从10%负载到100%负载），记录各点的输出电压值。
工程经验：这个参数直接反映电源模块在负载波动时维持输出稳定的能力。在工业控制和通信设备中，负载变化频繁且幅度大，负载调整率往往是选型的硬性指标。实际测试中建议至少取5个负载点（10%、25%、50%、75%、100%），绘制输出电压随负载变化的曲线，比单一数值更有参考价值。
2.3 线性调整率（Line Regulation）
定义：负载保持不变，输入电压在允许范围内变化时，输出电压的相对变化量。
测试方法：固定负载（通常取满载），调节输入电压从下限到上限，记录输出电压变化。

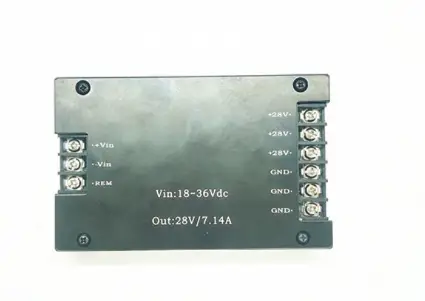

以一个输入范围9-36V的DC-DC模块为例，需要在9V、12V、24V、36V等多个输入点分别测量输出电压。
2.4 纹波与噪声
这是静态参数中"最不好测"的一项。虽然纹波本质上是叠加在直流输出上的交流分量，但其幅度通常在mV级别，对测量方法的要求极高。
测量方案：示波器 + 20MHz带宽限制 + 探头接地环（不用鳄鱼夹）。在示波器AC耦合模式下直接读取峰峰值。
注意事项：探头地线引入的寄生电感是纹波测量的头号敌人。经验丰富的工程师会使用接地弹簧代替标准鳄鱼夹，可以将测量噪声降低一个数量级。
2.5 效率
定义：输出功率与输入功率的比值，η = Pout / Pin × 100%。
测试要点：需要同时精确测量输入电压、输入电流、输出电压、输出电流四个量。建议使用具备四线制测量能力的功率分析仪，避免线阻引入的误差。
效率不仅是能效指标，更是热设计的核心输入参数。一个效率为85%的100W模块，意味着有15W的热量需要散掉------这直接决定了散热方案的设计。
2.6 静态功耗
定义：模块在空载或极轻载条件下的输入功率。
在电池供电和绿色能源场景中，静态功耗越来越受到关注。一些低功耗DC-DC模块的待机功耗已低至μA级，对测量仪器的灵敏度和分辨率提出了更高要求。
三、静态参数测试方案设计
了解各参数的定义之后，关键在于如何搭建一套高效、可重复的测试系统。这里从传统手工方案和自动化方案两个维度展开。
3.1 传统手工测试的困境
在大多数实验室中，静态参数测试仍然依赖"人手操作+逐点记录"的模式：
• 手动调节可编程电源改变输入电压
• 手动切换电子负载的电流设定
• 从万用表或示波器上读取数据并录入Excel
• 每个测试点重复上述步骤
以一个典型的DC-DC模块为例，如果需要覆盖4个输入电压 × 5个负载点 = 20个测试矩阵点，加上纹波、效率等参数，一位工程师可能需要2-3小时才能完成一个模块的完整静态参数测试。当面对批量来料检验（几十甚至上百个模块）时，效率和一致性都会成为问题。
3.2 自动化测试：从手工到系统的演进
近年来，随着测试自动化工具的发展，越来越多的团队开始采用自动化方案来完成电源模块的静态参数测试。自动化测试的核心思路是：通过软件程序控制可编程电源、电子负载、数字万用表等仪器，按照预设的测试矩阵自动完成激励施加、数据采集和结果判定。
在实际的自动化实践中，有几个关键的工程问题需要解决：
（1）仪器控制与通信
主流的可编程仪器均支持SCPI指令集，通过LAN、USB或GPIB接口与上位机通信。测试程序需要能够向可编程电源发送电压设定指令、向电子负载发送电流拉载指令、从万用表读取测量值------这些操作需要精确的时序控制。

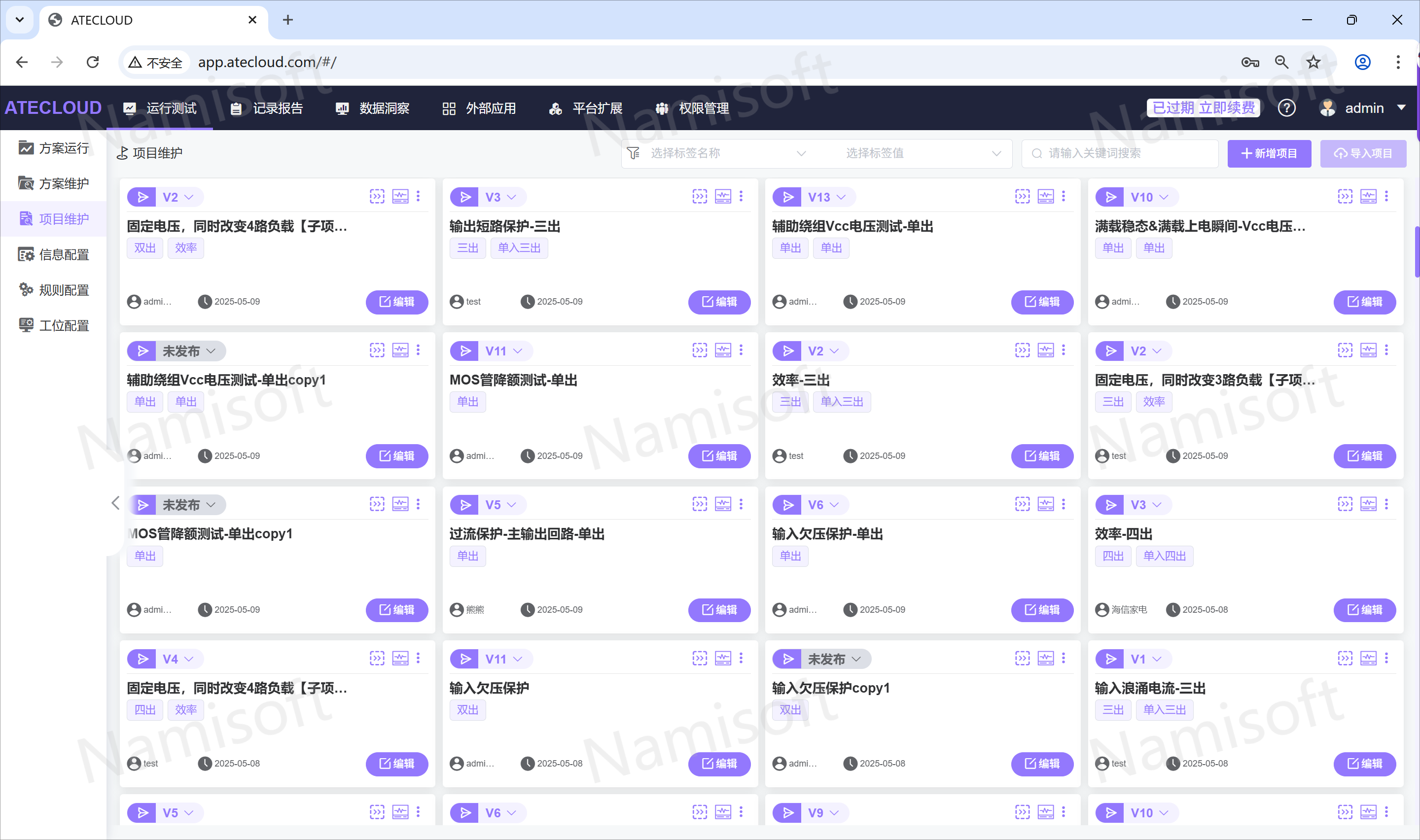

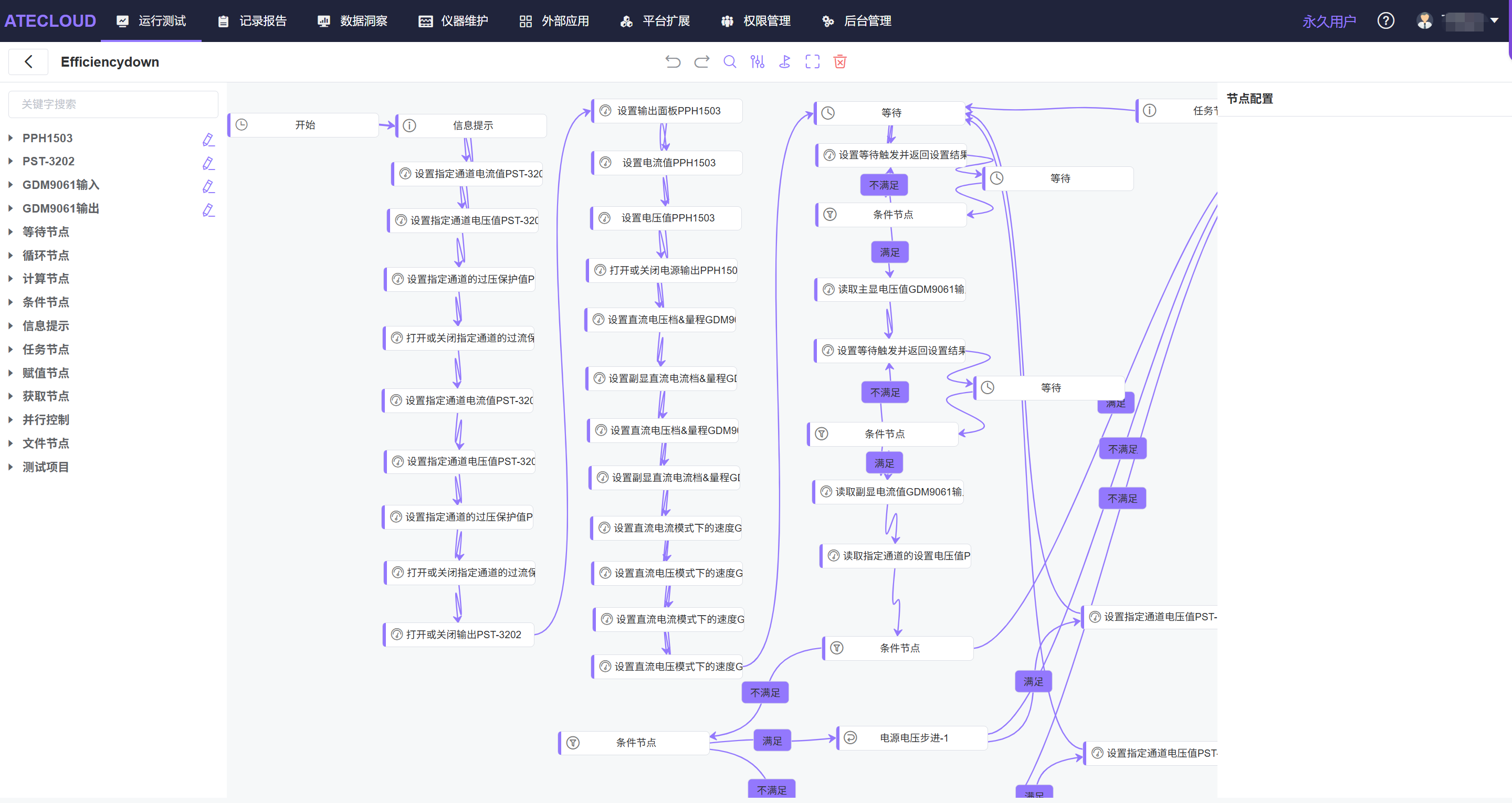

对于没有深厚编程背景的测试工程师来说，直接编写SCPI控制程序门槛较高。一些面向电子测试领域的自动化测试平台提供了可视化的流程编排能力，让工程师通过拖拽和配置的方式搭建测试流程，而不需要手写代码。例如ATECLOUD平台就采用了这种无代码的流程图式编排方式，工程师可以将"设定输入电压→等待稳定→设定负载→读取输出→记录数据"这样的测试逻辑，直接以流程图的形式画出来，系统会自动完成仪器指令的下发和数据采集。
（2）测试矩阵的覆盖

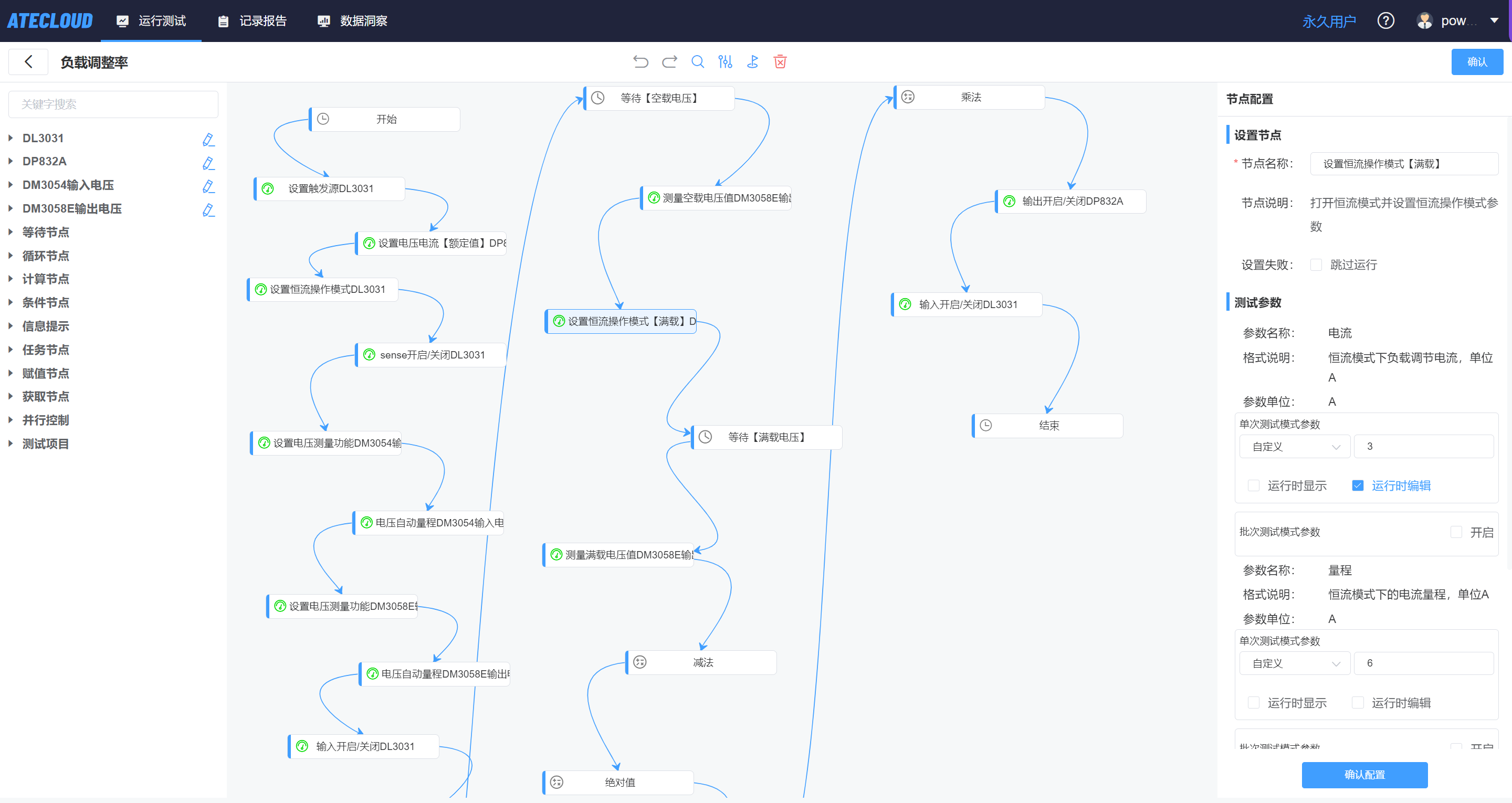

静态参数测试的核心是覆盖所有输入-负载组合。在自动化方案中，通常通过双层循环结构来实现：外层循环遍历输入电压点，内层循环遍历负载点。每个测试矩阵点之间需要加入适当的稳定时间（settle time），确保电源模块达到稳态后再进行测量。稳定时间的设置因模块而异，一般建议50-200ms，具体可参考模块的数据手册。
（3）数据管理与结果判定

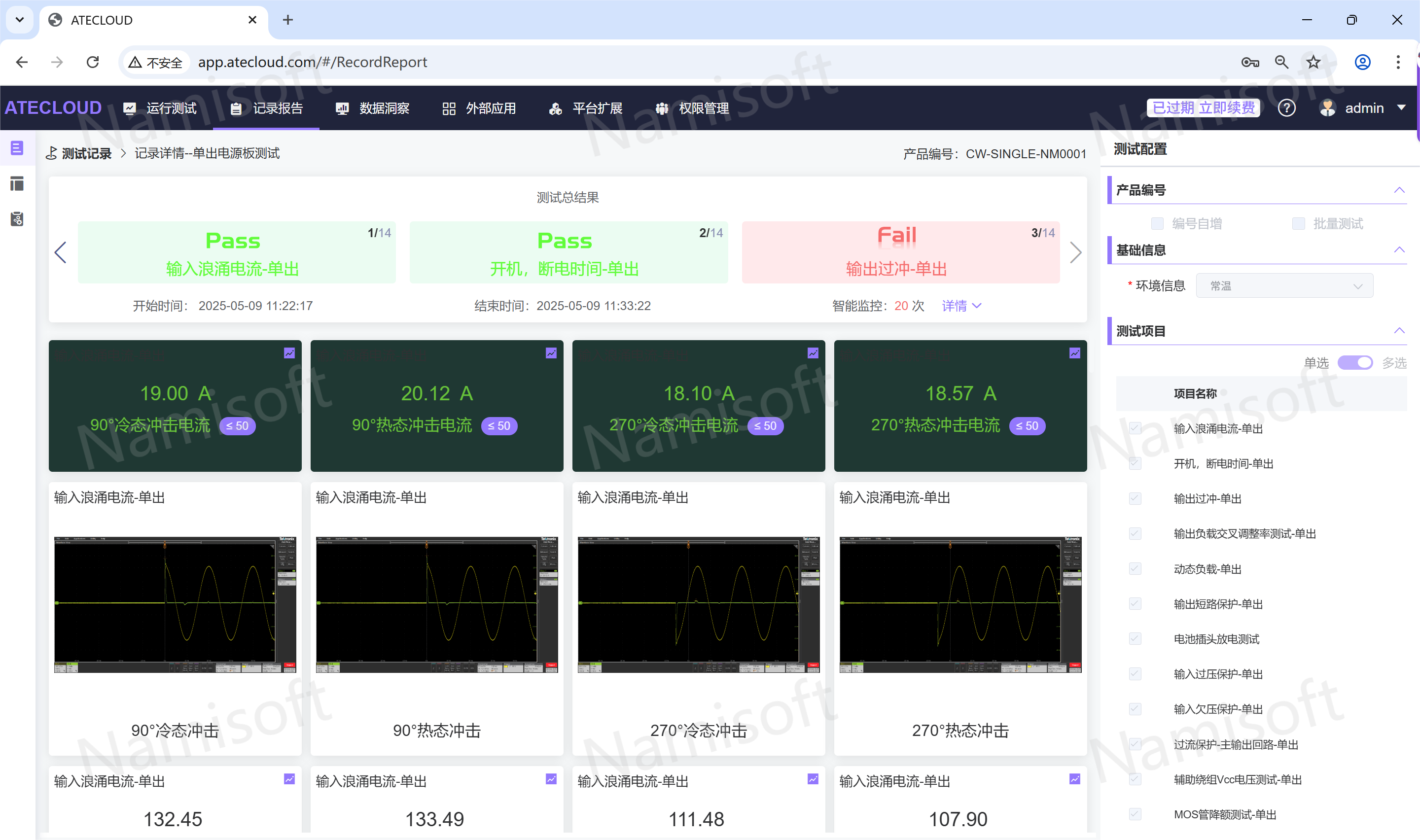

自动化测试的另一个优势在于数据管理。传统手工测试中，数据散落在多个Excel文件中，查询和追溯效率低下。自动化系统可以将所有测试数据集中存储，并自动与上下限阈值进行比对，生成Pass/Fail判定结果。

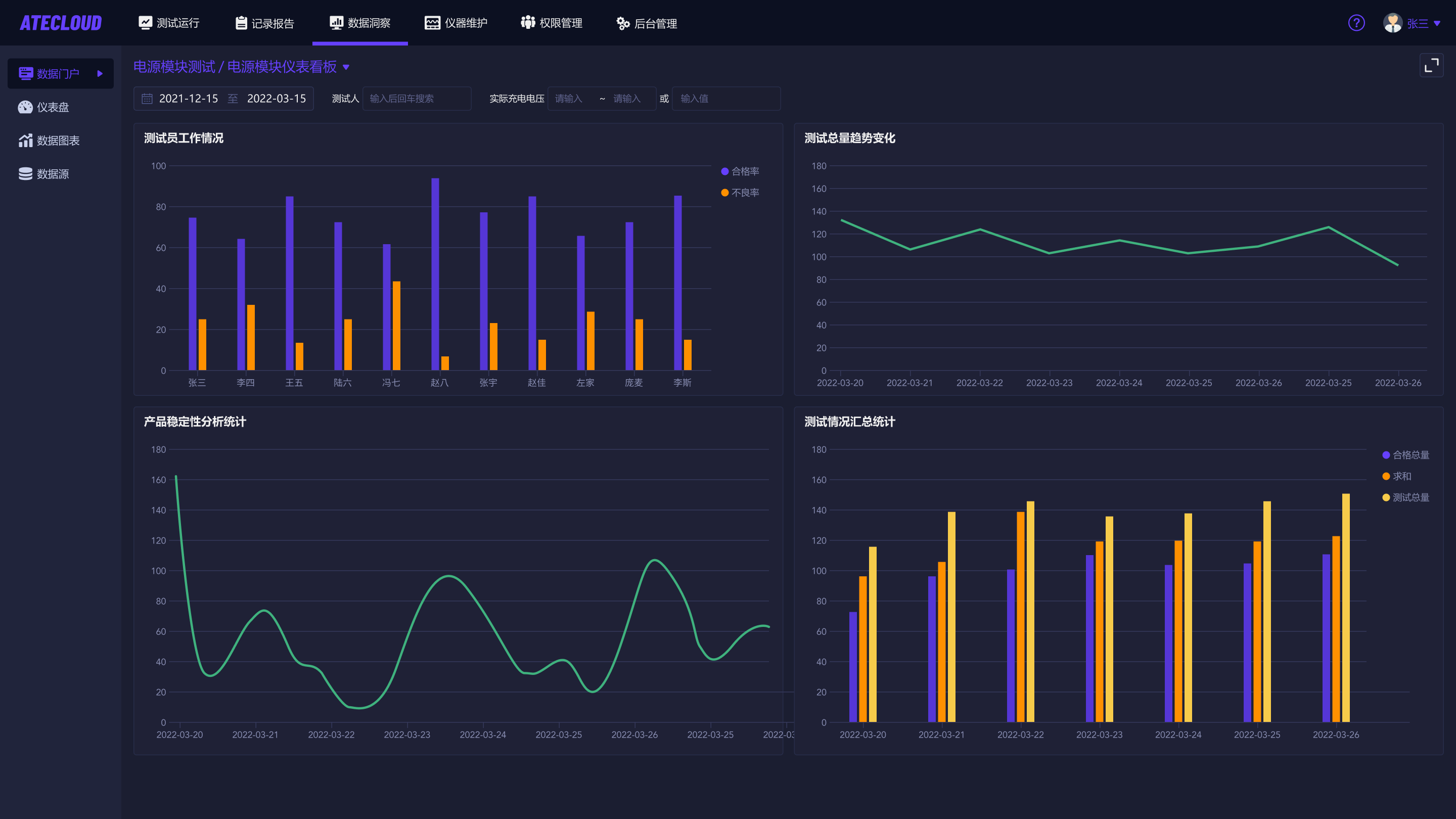

一些测试平台还提供了数据分析和可视化功能，能够自动绘制输出电压随负载变化的曲线、效率随负载变化的曲线等。对于需要长期追踪电源模块批次质量一致性的场景，集中化的数据管理能显著提升追溯效率。
四、实测建议与避坑指南
无论采用手工还是自动化方案，以下实测经验值得注意：
|----------|---------------|------------------|
| 测试项目 | 常见问题 | 建议处理方式 |
| 输出电压精度 | 测量线阻引入压降 | 采用四线制（开尔文）接法 |
| 负载调整率 | 负载切换后未等稳态 | 设定≥100ms稳定时间 |
| 纹波测量 | 示波器地线引入噪声 | 使用接地弹簧，20MHz带宽限制 |
| 效率测试 | 输入电流测量精度不足 | 使用功率分析仪，避免万用表测电流 |
| 静态功耗 | 量程选择不当导致分辨率不够 | 选择μA级别的低量程 |
特别需要提醒的是，纹波测量时的探头接法是影响最大的单一因素。很多"测不准"的问题，根源不在仪器精度，而在探头回路面积过大引入了空间耦合干扰。
