一、行业背景与项目概况

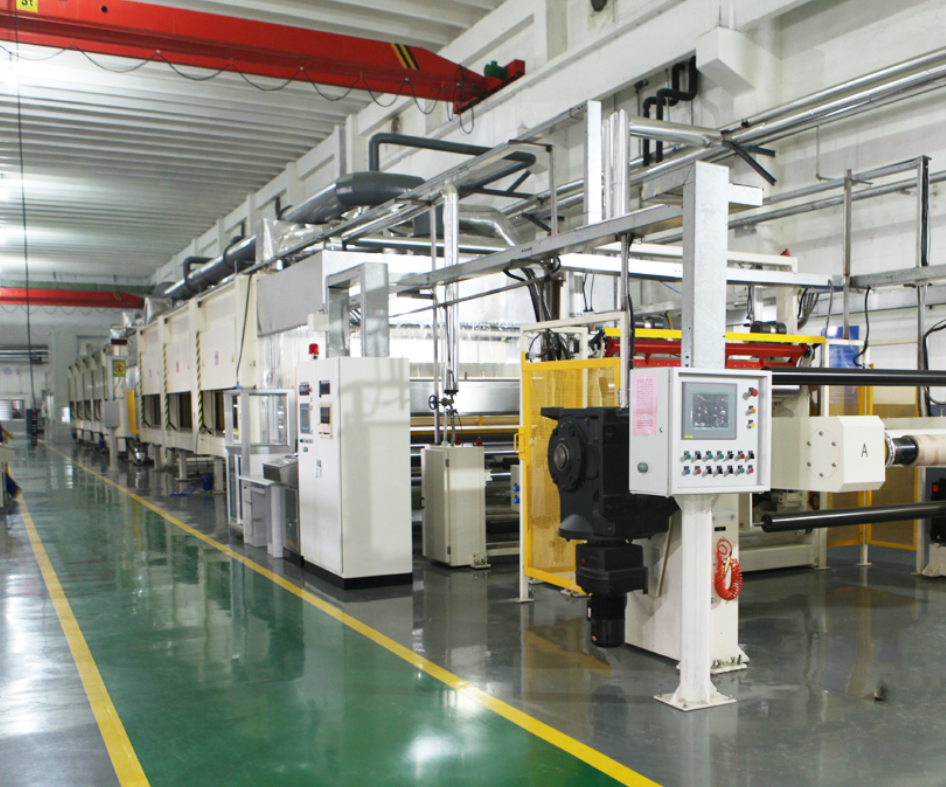

本项目为山东某过滤材料企业滤料成型生产线数字化升级项目，核心控制设备为西门子S7-200 PLC（CPU224），该设备无以太网接口，仅配备PPI 9针DP口------PPI协议是西门子专为S7-200系列PLC 设计的专用主从式通信协议，无需PLC内部编程即可实现数据传输，是S7-200 PLC默认的通信方式。现场已接入一台威纶通MT8102iE触摸屏，该触摸屏采用网口通讯，用于本地设定成型参数、监控设备运行状态及故障报警，实现PLC 与触摸屏的本地联动。
项目核心需求：将滤料成型生产线的关键工艺数据（厚度、压力、温度等）实时上传至工厂MES系统，实现生产过程追溯与质量管控；保留威纶通网口触摸屏的本地操作功能，确保桥接通讯互不干扰；无需修改PLC原有程序，快速部署，减少停产损失；适配车间多粉尘、多电磁干扰的工业环境，保障设备长期稳定运行。
二、项目痛点、选型与部署方案
（一）核心痛点
1. 协议不兼容，数据孤岛严重 ：西门子S7-200 PLC采用PPI协议通讯，威纶通网口触摸屏通过Modbus TCP协议与PLC连接，而工厂MES系统基于TCP/IP以太网协议，三种协议无法直接互通。PPI协议作为S7-200专用协议，与以太网协议的底层架构差异较大，导致PLC采集的工艺数据无法自动上传，只能人工手抄记录，效率低且易出错，无法满足行业质量追溯要求，也不符合智能制造发展需求。
2. 接口资源匮乏，扩展受限：PLC仅有的PPI 9针DP口已完全占用，用于与威纶通触摸屏的通讯，无多余接口接入联网设备；若更换带网口的新型PLC，需重构控制程序、重新适配触摸屏通讯参数，改造成本增加约6.5万元，且停产改造周期超过10天，严重影响生产进度，同时造成原有设备资源浪费。
3. 运维效率低下，成本偏高：PLC程序调试、故障排查需工程师到现场，通过专用PC/PPI电缆连接设备操作，单次运维耗时2小时以上，每月运维成本约4000元，无法实现远程快速响应，设备故障易造成生产线停滞，影响订单交付。
（二）选型方案
经多轮技术论证与现场测试，选型捷米特ETH-S7200-JM02桥接型以太网模块，该模块专为西门子S7-200系列PLC设计，主打桥接通讯优势，完美适配现场PPI协议与网口触摸屏的应用场景，核心适配亮点如下：
1. 桥接型设计，兼容威纶通网口触摸屏：模块配备PPI 9针公母双接口，采用桥接模式串联PLC与威纶通网口触摸屏，不占用PLC编程口，不影响原有PPI与Modbus TCP通讯，确保本地操作与远程联网互不干扰，无需修改触摸屏通讯参数，实现"即插即用"。
2. 多协议桥接转换，无缝对接上位系统：支持PPI、Modbus TCP与S7 TCP协议双向桥接转换，可直接接入工厂以太网，完美兼容MES系统、WinCC等主流工控软件，实现PLC工艺数据上传与上位机控制指令下发的双向数据传输，破解协议不兼容难题。
3. 工业级可靠性，适配严苛工况：宽温设计（-40℃至+75℃），具备磁耦隔离与EMC抗干扰能力，可抵御车间电磁干扰，无需外接电源，直接从PLC取电（功耗＜80mA），适配过滤材料生产车间多粉尘、高振动的严苛环境，保障长期稳定运行。
（三）部署方案
1. 硬件配置 ：核心硬件包括西门子S7-200 PLC（CPU224，带PPI 9针DP口）、威纶通MT8102iE网口触摸屏、捷米特ETH-S7200-JM02桥接型以太网模块、工业以太网交换机、MES系统服务器、上位监控电脑、滤料成型设备传感器（厚度、压力、温度传感器）及执行器。
2. 部署步骤：① 断电状态下，将模块PPI公口插入PLC的PPI 9针DP口；② 将威纶通网口触摸屏的通讯线接入模块的PPI 9针母口，通过桥接模式实现触摸屏与PLC的正常通讯，保留本地操作功能；③ 用网线将模块以太网口连接至车间工业以太网交换机，并入工厂局域网，实现与MES系统、上位监控电脑的联网；④ 上电后，通过模块WEB服务器配置IP地址（与MES系统同网段），完成PPI、Modbus TCP与以太网协议的桥接参数设置，无需修改PLC及触摸屏程序，全程部署不超过2小时，实现不停产改造。
三、网关功能介绍

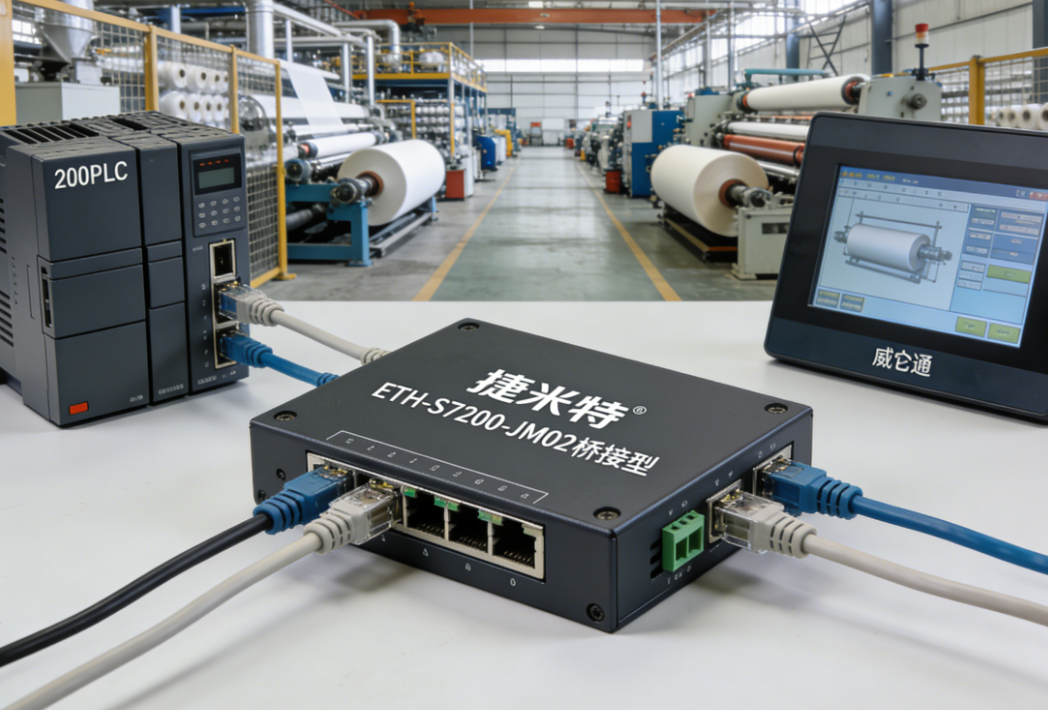

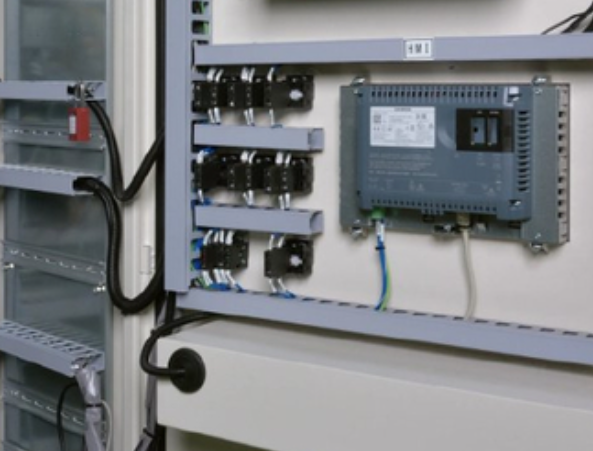

捷米特ETH-S7200-JM02桥接型以太网模块 ，是专为老旧PLC联网升级设计的串口转以太网核心设备，以桥接通讯为核心，兼顾协议转换与多设备兼容，核心功能贴合现场需求，具体如下：
1. 多协议桥接转换功能：核心实现PPI、Modbus TCP与S7 TCP协议的双向桥接转换，数据传输延迟＜50ms，可同步实现PLC工艺数据上传至MES系统，以及上位机下发的控制指令传输至PLC，确保数据传输精准、实时，破解不同协议无法通讯的核心痛点。
2. 双路通讯兼容功能：支持多主站通讯，可同时连接32台上位机或设备，完美兼容威纶通等第三方网口触摸屏，支持MicroWIN编程软件远程程序上下载，无需额外适配驱动，兼容各类工控系统，扩展性强。
3. 便捷配置与故障诊断：支持WEB服务器与专用配置工具双重配置方式，波特率9.6Kbps~187.5Kbps自适应，配备运行、通讯状态指示灯，可实时反馈通讯状态，便于工程师快速排查故障；支持固件在线升级，终身免费迭代，降低后期维护成本。
4. 安全与节能设计：内置数据校验与加密机制，抵御工业现场电磁干扰、雷击浪涌，保障数据传输安全；无外接电源设计，降低故障点，节能环保，适配工业现场长期连续运行需求，MTBF（平均无故障时间）超10万小时。

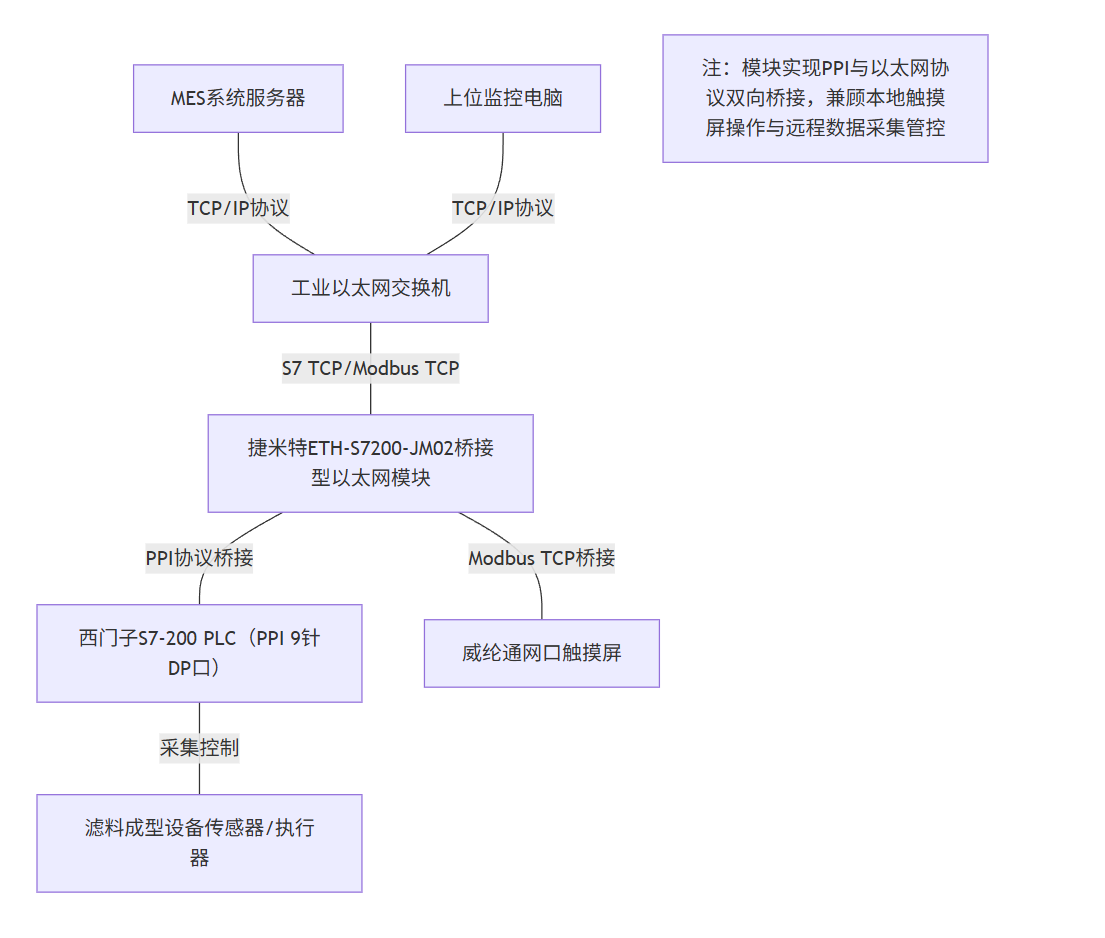

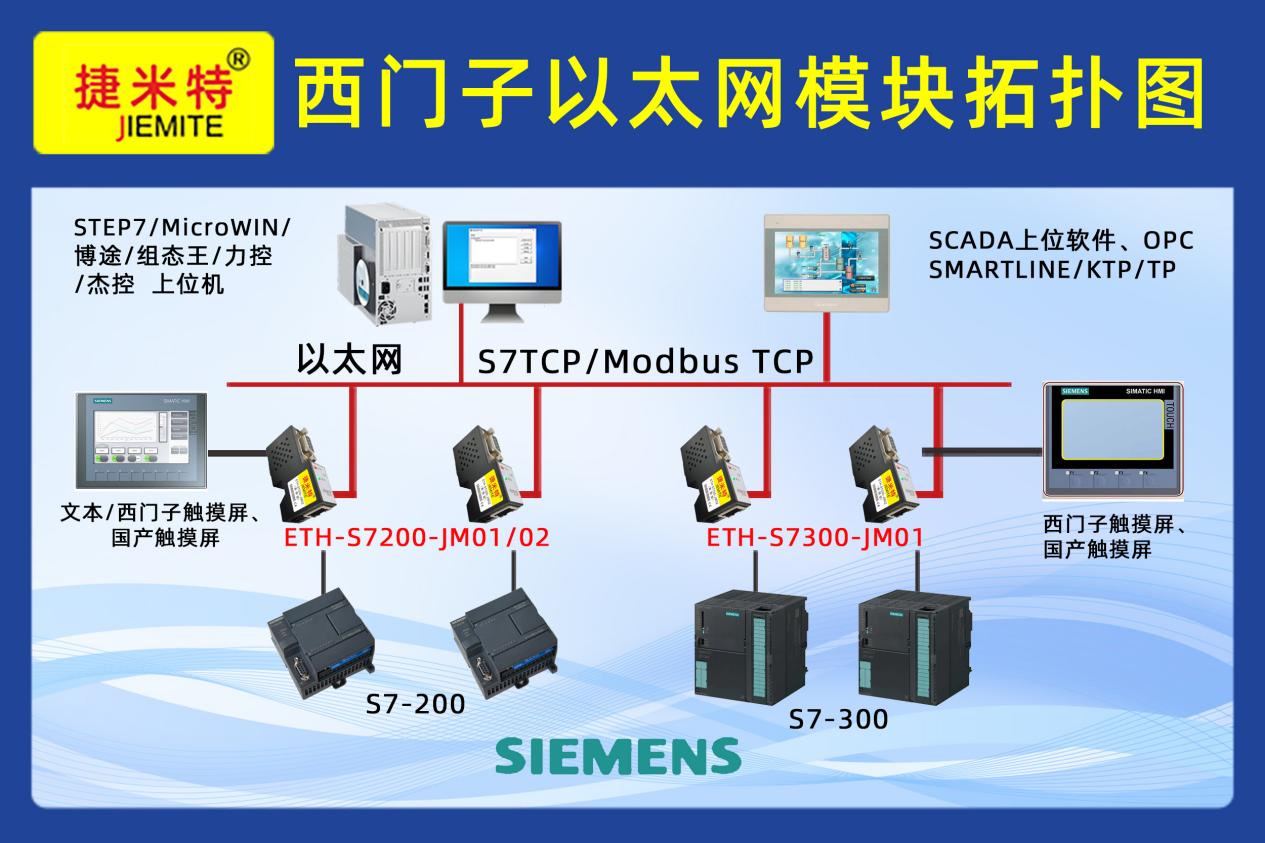

四、技术架构拓扑图
五、应用效果前后对比及产品优势

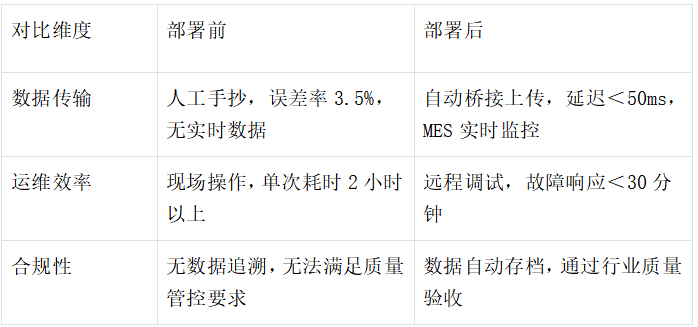

（一）应用效果对比
（二）产品优势与亮点
1. 桥接核心优势，协议适配性强 ：区别于普通转换模块 ，桥接模式可同时兼容PPI与Modbus TCP双协议，完美适配西门子200PLC与威纶通网口触摸屏的搭配场景，无需修改原有通讯参数，彻底解决协议不兼容、接口占用的痛点，适配老旧设备升级需求。
2. 零改动部署，降本增效显著：无需修改PLC程序、无需更换触摸屏与配套设备，仅通过模块桥接即可实现联网升级，避免停产损失，改造成本仅为更换PLC的7.7%，投入成本可快速回收，大幅降低企业数字化转型门槛。
3. 高稳定性，工业级保障：宽温、抗干扰、无外接电源设计，适配过滤材料生产车间多粉尘、多电磁干扰的严苛工况，MTBF超10万小时，确保生产线连续运行，减少设备故障造成的经济损失，保障生产进度。
4. 多场景适配，扩展性强：除过滤材料制造行业外，可广泛应用于化工、电力、新能源等行业，适配各类西门子S7-200 PLC（带PPI接口）老旧设备升级，支持多设备联动与功能拓展，可灵活新增监测点位或上位设备。
六、网关未来发展趋势
1. 智能化升级 ：未来网关模块将集成边缘计算能力，实现本地数据预处理、异常预警与故障诊断，降低云端负载，适配更复杂的工业场景，同时结合AI技术，实现设备运行状态预判，提升设备智能化水平，减少人工运维成本。
2. 安全性能强化：随着工业网络安全法规的完善，网关将新增TLS加密、双向身份认证功能，防范数据泄露与网络攻击，同时支持固件签名验证，保障工业数据传输安全，满足关键基础设施的安全要求。
3. 国产化替代加速：依托国产芯片技术突破，实现网关核心部件自主可控，同时支持更多工业协议（如PROFIBUS、CAN）桥接转换，提升行业自主可控能力，打破国外技术垄断，降低企业设备采购成本。
4. 无线化拓展：集成5G、Wi-Fi 6功能，摆脱有线布线限制，提升部署灵活性，适配移动设备远程运维与复杂车间布线需求，同时支持多协议无线桥接，进一步拓宽应用场景。
七、总结
本过滤材料成型生产线升级项目中，捷米特ETH-S7200-JM02桥接型以太网模块成功破解了西门子200PLC无网口、PPI协议与以太网协议不兼容的通讯痛点，通过高效的多协议桥接转换能力，实现了PLC与MES系统、威纶通网口触摸屏的无缝联动，既满足了过滤材料行业质量追溯与生产管控的核心需求，又大幅降低了改造成本与运维成本，彰显了产品的核心竞争力。
该案例充分证明，串口转以太网 、以太网转换器 、以太网桥接器类产品是工业老旧设备数字化升级的关键载体。捷米特ETH-S7200-JM02凭借其桥接兼容、零改动部署、高稳定性的优势，成为各行业老旧PLC（带PPI接口）联网升级的优选方案，助力企业以低成本实现数字化转型，提升核心竞争力，推动行业高质量发展。
