用STM32+LAN9252的etherCAT 从站实现传感器数据采集

STM32 + LAN9252 EtherCAT 从站实现传感器数据采集

本文提供完整可落地的工程方案，以 STM32F407（通用款）+ LAN9252 为例，实现传感器数据采集并通过 EtherCAT 上报，包含硬件接线、核心代码、TwinCAT 配置全流程，新手可直接复刻。

一、方案整体设计

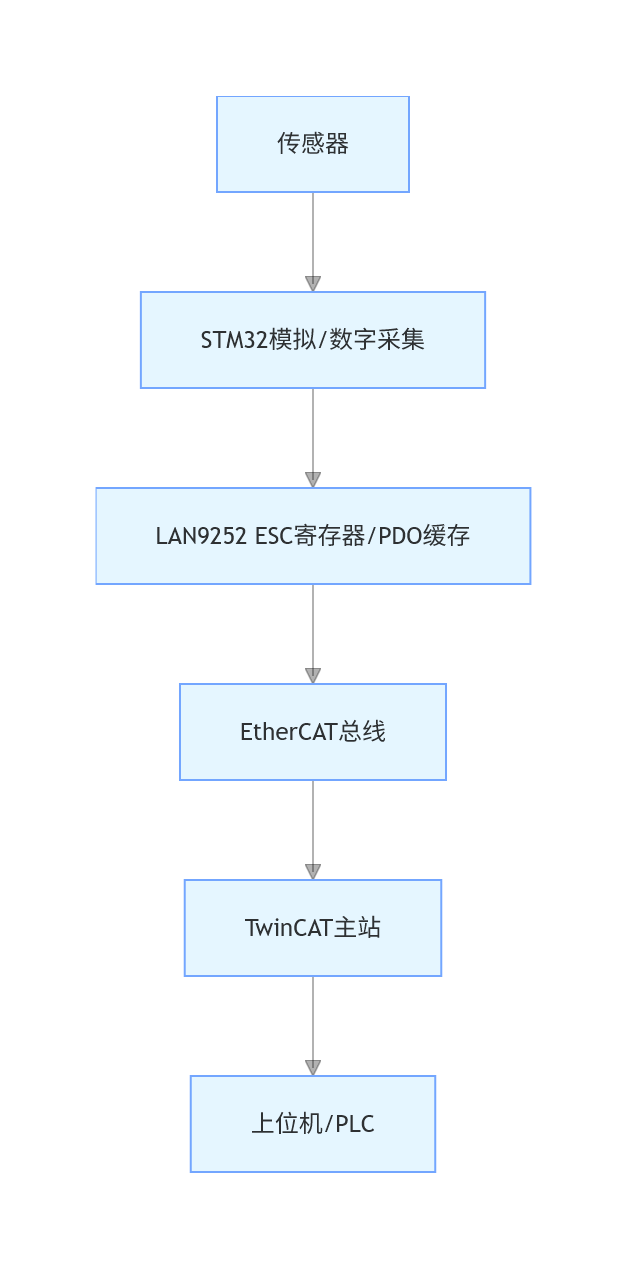

1. 核心架构

2. 关键选型（通用适配）

STM32：F407VET6（SPI 接口、ADC/DMA、足够 GPIO），其他型号（F1/F7/H7）仅需修改底层驱动
LAN9252：核心 ESC，SPI 通信（最高 30MHz），双 PHY 冗余
传感器类型：支持模拟量（4-20mA/0-10V）、数字量（DI/DO）、串口传感器（如 Modbus）
EtherCAT 协议：基于 Beckhoff SSC（Standard Slave Controller）标准，兼容所有主站

二、硬件接线（最简必接）

STM32 引脚	LAN9252 引脚	功能说明
PA4	SCS#	SPI 片选（低有效）
PA5	SCK	SPI 时钟
PA6	SO/SIO1	SPI 主机输入（从机输出）
PA7	SI/SIO0	SPI 主机输出（从机输入）
PB0	IRQ	中断（可选，下降沿触发）
NRST	RST#	硬件复位（低有效）
3.3V	VDD33	供电（需稳压，纹波 < 100mV）
GND	GND	共地
（可选）	LED[0/1]	状态指示灯

传感器接线示例

4-20mA 模拟量：传感器→电流转电压模块（如 ACS712）→STM32 ADC 引脚（PA0）
数字量传感器：传感器→光耦隔离→STM32 GPIO（PB1）

三、软件实现（完整代码）

1. 前置准备

安装 STM32CubeMX（生成底层代码）
下载 Beckhoff SSC Tool（生成 EtherCAT 从站代码）
安装 TwinCAT3（主站调试）
依赖库：STM32 HAL 库、LAN9252 SPI 驱动、SSC 从站协议栈

2. 核心代码（分模块）

模块 1：LAN9252 SPI 底层驱动（lan9252_spi.c）

复制代码

#include "lan9252_spi.h"
#include "stm32f4xx_hal.h"

#define LAN9252_SPI hspi1
#define LAN9252_CS_PIN GPIO_PIN_4
#define LAN9252_CS_PORT GPIOA

// SPI片选控制
static void LAN9252_CS_LOW(void) {
    HAL_GPIO_WritePin(LAN9252_CS_PORT, LAN9252_CS_PIN, GPIO_PIN_RESET);
}
static void LAN9252_CS_HIGH(void) {
    HAL_GPIO_WritePin(LAN9252_CS_PORT, LAN9252_CS_PIN, GPIO_PIN_SET);
}

// 读LAN9252 ESC寄存器（32位）
uint32_t LAN9252_ReadReg(uint16_t addr) {
    uint8_t tx_buf[4] = {0x03, (addr >> 8) & 0xFF, addr & 0xFF, 0x00};
    uint8_t rx_buf[4] = {0};
    LAN9252_CS_LOW();
    HAL_SPI_TransmitReceive(&LAN9252_SPI, tx_buf, rx_buf, 4, 100);
    LAN9252_CS_HIGH();
    return (rx_buf[1] << 24) | (rx_buf[2] << 16) | (rx_buf[3] << 8) | rx_buf[0];
}

// 写LAN9252 ESC寄存器（32位）
void LAN9252_WriteReg(uint16_t addr, uint32_t data) {
    uint8_t tx_buf[4] = {0x02, (addr >> 8) & 0xFF, addr & 0xFF, 0x00};
    tx_buf[3] = (data >> 24) & 0xFF;
    tx_buf[2] = (data >> 16) & 0xFF;
    tx_buf[1] = (data >> 8) & 0xFF;
    tx_buf[0] = data & 0xFF;
    LAN9252_CS_LOW();
    HAL_SPI_Transmit(&LAN9252_SPI, tx_buf, 4, 100);
    LAN9252_CS_HIGH();
}

// LAN9252初始化
void LAN9252_Init(void) {
    // 硬件复位（拉低RST# 100us）
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
    HAL_Delay(1);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
    HAL_Delay(10);

    // 检查READY位（确认LAN9252启动完成）
    while((LAN9252_ReadReg(0x0084) & 0x01) == 0);

    // 初始化SyncManager（SM2=TxPDO，SM3=RxPDO）
    LAN9252_WriteReg(0x0800, 0x00000001); // SM0: 邮箱输出
    LAN9252_WriteReg(0x0810, 0x00000002); // SM1: 邮箱输入
    LAN9252_WriteReg(0x0820, 0x00010003); // SM2: TxPDO（传感器数据上报）
    LAN9252_WriteReg(0x0830, 0x00010004); // SM3: RxPDO（主站控制指令）
}

模块 2：传感器数据采集（sensor.c）

复制代码

#include "sensor.h"
#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;

// ADC初始化（采集4-20mA传感器，对应0-3.3V）
void Sensor_ADC_Init(void) {
    ADC_ChannelConfTypeDef sConfig = {0};
    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.ScanConvMode = ENABLE;
    hadc1.Init.ContinuousConvMode = ENABLE;
    hadc1.Init.DiscontinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.NbrOfConversion = 1;
    HAL_ADC_Init(&hadc1);

    sConfig.Channel = ADC_CHANNEL_0; // PA0
    sConfig.Rank = 1;
    sConfig.SamplingTime = ADC_SAMPLETIME_480CYCLES;
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);

    // 启动ADC连续采集
    HAL_ADC_Start(&hadc1);
}

// 读取模拟量传感器数据（4-20mA转实际值，示例：温度0-100℃）
float Sensor_Read_Analog(void) {
    uint32_t adc_value = HAL_ADC_GetValue(&hadc1);
    // 4-20mA对应ADC值：524(4mA)~2620(20mA)，转0-100℃
    float current = (adc_value - 524) / (2620 - 524) * 16 + 4; // 计算电流
    float temp = (current - 4) / 16 * 100; // 电流转温度
    return temp;
}

// 读取数字量传感器（如接近开关）
uint8_t Sensor_Read_Digital(void) {
    return HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1); // PB1
}

模块 3：EtherCAT PDO 数据交互（ecat_slave.c）

复制代码

#include "ecat_slave.h"
#include "lan9252_spi.h"
#include "sensor.h"

// PDO数据结构体（与TwinCAT配置一致）
typedef struct {
    float temp;       // 温度值（TxPDO，从站→主站）
    uint8_t di_state; // 数字量状态（TxPDO）
    uint8_t do_ctrl;  // 数字量控制（RxPDO，主站→从站）
} PDO_Data_t;

PDO_Data_t pdo_data = {0};

// 更新TxPDO（传感器数据写入LAN9252 PDO缓存）
void ECAT_Update_TxPDO(void) {
    // 读取传感器数据
    pdo_data.temp = Sensor_Read_Analog();
    pdo_data.di_state = Sensor_Read_Digital();

    // 将数据写入LAN9252的TxPDO缓存（地址0x1000）
    uint32_t temp_int = *(uint32_t*)&pdo_data.temp; // 浮点转32位整数
    LAN9252_WriteReg(0x1000, temp_int);            // 温度值
    LAN9252_WriteReg(0x1004, pdo_data.di_state);   // 数字量状态
}

// 读取RxPDO（主站控制指令）
void ECAT_Read_RxPDO(void) {
    pdo_data.do_ctrl = LAN9252_ReadReg(0x1008) & 0xFF;
    // 根据主站指令控制DO（示例：PB2）
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_2, pdo_data.do_ctrl ? GPIO_PIN_SET : GPIO_PIN_RESET);
}

// EtherCAT主循环
void ECAT_Main_Loop(void) {
    // 检查AL状态（0x0130，OP状态=0x08）
    uint32_t al_state = LAN9252_ReadReg(0x0130);
    if(al_state == 0x08) { // OP状态才交互数据
        ECAT_Update_TxPDO();
        ECAT_Read_RxPDO();
    }
}

模块 4：主函数（main.c）

复制代码

#include "main.h"
#include "lan9252_spi.h"
#include "sensor.h"
#include "ecat_slave.h"

SPI_HandleTypeDef hspi1;

int main(void) {
    // 初始化HAL库
    HAL_Init();
    // 系统时钟配置（168MHz）
    SystemClock_Config();
    // 初始化GPIO、SPI、ADC
    MX_GPIO_Init();
    MX_SPI1_Init();
    Sensor_ADC_Init();
    // 初始化LAN9252
    LAN9252_Init();

    // 主循环
    while (1) {
        ECAT_Main_Loop(); // EtherCAT数据交互
        HAL_Delay(1);     // 1ms周期（可根据传感器调整）
    }
}

3. SSC Tool 配置（生成 ESI 文件）

打开 SSC Tool，新建工程，选择 LAN9252 模板；
配置 PDO 映射：
- TxPDO（从站→主站）：0x1A00，包含温度（32 位浮点）、DI 状态（8 位）；
- RxPDO（主站→从站）：0x1600，包含 DO 控制（8 位）；
生成 ESI 文件（LAN9252_Sensor.xml）和从站代码，集成到 STM32 工程。

四、TwinCAT3 主站配置（调试）

1. 导入 ESI 文件

打开 TwinCAT3 → 右键 "EtherCAT" → "Import ESI" → 选择生成的LAN9252_Sensor.xml；

2. 扫描从站

连接 EtherCAT 网线（LAN9252 的 ETH0/ETH1）到 PC/TwinCAT 主站；
右键 "EtherCAT Master" → "Scan Devices" → 识别到 LAN9252 从站；

3. 配置 PDO 映射

双击从站 → "Process Data" → 勾选 TxPDO/RxPDO；
映射变量：
- TxPDO：temp（REAL）、di_state（BOOL）；
- RxPDO：do_ctrl（BOOL）；

4. 运行调试

切换到 "Run" 模式，将从站状态从 Init→PreOp→SafeOp→OP；
打开 "Watch" 窗口，实时监控传感器数据（温度、DI 状态），下发 DO 控制指令。

五、关键注意事项

SPI 通信稳定性 ：
- SPI 时钟频率建议≤10MHz（新手），避免数据丢包；
- CS 引脚需硬件上拉，减少干扰；
传感器校准 ：
- 4-20mA 传感器需校准零点（4mA 对应 ADC 值）和满量程（20mA 对应 ADC 值）；
EtherCAT 状态机 ：
- 确保从站能正常进入 OP 状态，若卡在 PreOp，检查 ESI 文件或 SM 配置；
电源纹波 ：
- LAN9252 对电源纹波敏感，需加 100nF+10uF 去耦电容。

六、总结

核心流程：STM32 采集传感器数据 → 写入 LAN9252 的 TxPDO 缓存 → EtherCAT 主站（TwinCAT）读取数据，同时主站可下发控制指令到 RxPDO；
关键代码：LAN9252 的 SPI 读写是基础，PDO 数据映射需与 TwinCAT 配置严格一致；
调试重点：先确保 LAN9252 能被 TwinCAT 识别，再逐步验证传感器采集和 PDO 交互
