【STM32 + CubeMX 教程】RTC 实时时钟之闹钟 -- F407篇

STM32F407 的 RTC，有两路可编程闹钟。

本篇图解教程，示范实现 RTC 的闹钟功能。

**示范 1：**闹钟 A，指定具体时间，如 6:34:00。适合场景：定时唤醒、每日定时任务。

**示范 2：**闹钟 B，相对时间闹钟，即当前时间 + N 秒后触发。适合场景：间隔喂鱼、浇灌、周期性任务。

一、工程准备

[二、CubeMX 配置 RTC 闹钟](#二、CubeMX 配置 RTC 闹钟)

[三、实现闹钟A （固定时间・每日触发）](#三、实现闹钟A （固定时间・每日触发）)

[四、实现闹钟 B（相对时间・延时触发）](#四、实现闹钟 B（相对时间・延时触发）)

[五、RTC 闹钟常见问题](#五、RTC 闹钟常见问题)

一、工程准备

上一篇，我们已实现了 RTC 的日历功能：RTC 初始化、修改日历数据。

本篇作为续章，需要在上篇 RTC 日历功能的基础上，添加闹钟功能。

因此，请先实现上篇：【STM32 + CubeMX 教程】RTC 实时时钟之日历 -- F407篇

二、CubeMX 配置 RTC 闹钟

步骤 1-1：使能闹钟与中断

具体操作：

Alarm A（闹钟A)：选择 Internal Alarm 。

Alarm B（闹钟B)：选择 Internal Alarm 。

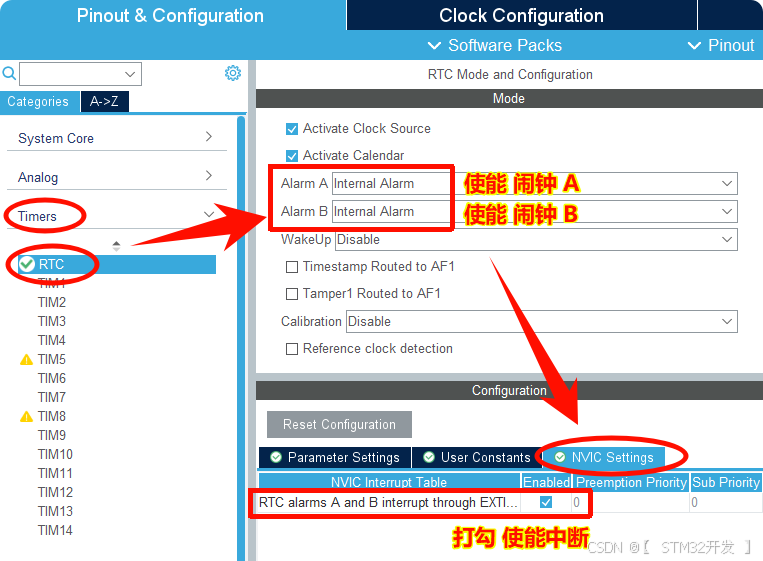

打勾使能 RTC 闹钟 A/B 的中断（重点！不开启则无法进入中断回调）

注意：

很多教程会在此页面直接设置闹钟参数，这种方式不够灵活、可控。

我们不采用这种方式，而是通过代码灵活配置。

步骤 1-2：生成初始化代码

具体操作：

点击右上角 Generate Code 按钮，CubeMX 自动将 RTC 闹钟功能添加到工程中

至此，CubeMX 对 RTC 闹钟的配置已完成，接下来进入应用层代码编写。

三、实现闹钟A （固定时间・每日触发）

**闹钟 A 示范：**指定时、分、秒每天触发，如 6:30:00。

适用场景：起床闹铃、定时喂鱼、定时浇灌等。

步骤 3-1：编写闹钟 A 配置函数 RTC_SetAlarmA ()

具体操作：

打开 main.c 文件，

在 /* USER CODE BEGIN 0 */ 和 /* USER CODE END 0 */ 之间添加：

cpp 复制代码

/******************************************************************************
 * 函  数： RTC_SetAlarmA
 * 功  能： 配置 RTC 闹钟A
 *          指定具体时间触发 (如 6:34:00); 适合场景：定时唤醒等。
 * 参  数： uint8_t hours  闹钟小时 0~23
 *          uint8_t mins   闹钟分钟 0~59
 *          uint8_t secs   闹钟秒数 0~59
 * 返回值： HAL_StatusTypeDef  HAL状态
 * 备  注： 最后修改_2026年03月17日
 ******************************************************************************/
HAL_StatusTypeDef RTC_SetAlarmA(uint8_t hours, uint8_t mins, uint8_t secs)
{
    /* 声明结构体 */
    RTC_AlarmTypeDef sAlarm = {0};                                                   // 闹钟配置结构体
    /* 关闭闹钟A */
    HAL_RTC_DeactivateAlarm(&hrtc, RTC_ALARM_A);                                     // 关闭闹钟; 必须先关闭再配置
    /* 配置闹钟A参数 */
    sAlarm.AlarmTime.Hours = hours;                                                  // 闹钟 小时
    sAlarm.AlarmTime.Minutes = mins;                                                 // 闹钟 分钟
    sAlarm.AlarmTime.Seconds = secs;                                                 // 闹钟 秒数
    sAlarm.AlarmDateWeekDay = 1;                                                     // (被屏蔽了, 此值无效）sAlarm.AlarmDateWeekDay 是一个二义性字段，它的含义完全由 sAlarm.AlarmDateWeekDaySel 决定; 指每周/每月的是第几天
    sAlarm.AlarmTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;                       // 无夏令时(中国不实行夏令时)
    sAlarm.AlarmTime.StoreOperation = RTC_STOREOPERATION_RESET;                      // 复位操作(固定此值即可)
    sAlarm.AlarmMask =  RTC_ALARMMASK_DATEWEEKDAY ;                                  // 闹钟屏蔽位: 屏蔽日期/星期，只匹配时分秒，即每天触发
    sAlarm.AlarmDateWeekDaySel = RTC_ALARMDATEWEEKDAYSEL_DATE;                       // 日期/星期模式切换。DATE-日期、WEEK-星期
    sAlarm.Alarm = RTC_ALARM_A;                                                      // 配置的是: 闹钟A
    /* 设置闹钟、开启中断 */
    if (HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN) != HAL_OK)               // 设置闹钟A并开启中断，失败则执行错误处理
    {
        printf("闹钟A 设置失败！ \r\n");                                             // 打印 错误提示
        return HAL_ERROR;                                                            // 返回 错误标志
    }
    else
    {
        printf("闹钟A 设置成功！ 触发时间：%02d:%02d:%02d \n", hours, mins, secs);   // 打印 闹钟提示
        return HAL_OK;                                                               // 返回 正常标志
    }
}

闹钟初始化结构体中，关键参数解释：

成员、参数	作用
Hours	时
Minutes	分
Seconds	秒
DayLightSaving	夏令时，中国不实行。固定设置为 NONE
StoreOperation	闹钟触发后，硬件清零亚秒计数器，固定写 RESET。
AlarmDateWeekDaySel	重点。选择日期 / 星期。DATE-月，WEEKDAY-星期。此参数配合AlarmDateWeekDay一起作用。
AlarmDateWeekDay	重点。第几天。此参数配合 AlarmDateWeekDaySel 一起使用。
AlarmMask	重重重点。闹钟屏蔽位。决定哪些时间字段不参与对比。这是 RTC 闹钟最重要、最容易搞错、必须理解透的一个参数。如，上面代码中，赋值 RTC_ALARMMASK_DATEWEEKDAY 后，闹钟将忽视 "日/周" 的值，匹配 "时、分、秒" 就能触发中断。当需要控制多个字段时：RTC_ALARMMASK_DATEWEEKDAY \| RTC_ALARMMASK_HOURS \| RTC_ALARMMASK_MINUTES，如上，闹钟将忽视 "日/周、时、分", 只匹配秒数即可触发闹钟。

步骤 3-2：编写闹钟 A 中断回调函数

当闹钟A触发后(中断)，程序会自动调用对应的中断回调函数。

我们在代码中编写闹钟A的中断回调函数即可。

具体操作：

在刚才RTC_SetAlarmA()函数的下方。
添加闹钟A的中断回调函数： HAL_RTC_AlarmAEventCallback()，具体如下：

cpp 复制代码

/******************************************************************************
 * 函  数： HAL_RTC_AlarmAEventCallback
 * 功  能： RTC 闹钟 A 中断回调函数
 * 说  明： 1. 此函数在闹钟A触发时，由NVIC处理调用，无需程序或手动调用
 *          2. 如需循环触发，可在此重新设置闹钟
 * 参  数： hrtc：RTC句柄
 * 返回值： 无
 * 备  注： 最后修改_2026年03月17日
 ******************************************************************************/
void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{
    /* 执行闹钟任务操作 */
    printf("闹钟A 触发！！ \r\n");

    /* 如需每天相同时间执行，无需重新设置，因为AlarmA的配置是每天都能触发 */
    // RTC_SetAlarmA(6,30,00);
}

**注意 1：**每一个中断回调函数，都有固定的名称，不可自定义修改，否则中断时程序会找不到！！

**注意 2：**闹钟A与闹钟B的中断回调函数，名称不一样，注意细看！

闹钟A 中断回调函数：HAL_RTC_AlarmAEventCallback (RTC_HandleTypeDef *hrtc); // 无Ex
闹钟B 中断回调函数：HAL_RTCEx_AlarmBEventCallback (RTC_HandleTypeDef *hrtc); // 有Ex

步骤 3-3：main 函数调用

具体操作：

在 main() 函数的 /* USER CODE BEGIN 2 */ 中调用：
cpp 复制代码
RTC_SetAlarmA(14, 43, 30);   // 每天14:43:30触发

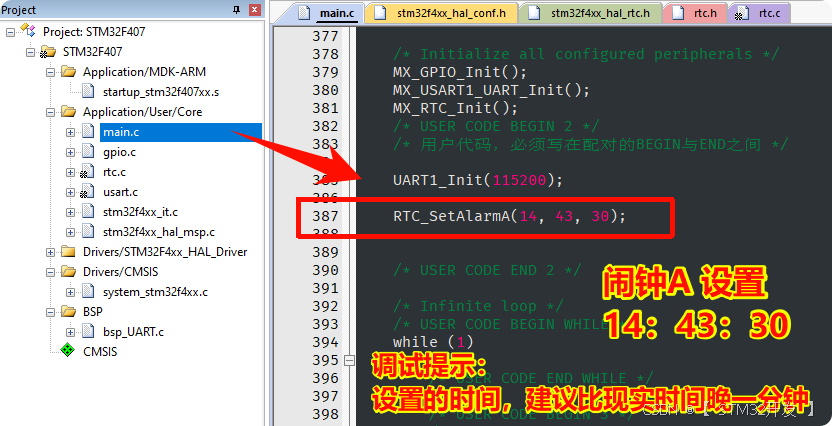

添加完成后，位置参考下图：

提示：

RTC_SetAlarmA() 函数的参数是：时、分、秒。
调试时，把参数时间设置比当前时间晚 1 分钟左右。这样编译、烧录、打开串口助手后，稍等，即可看到触发效果。

步骤 3-4：烧录 & 验证

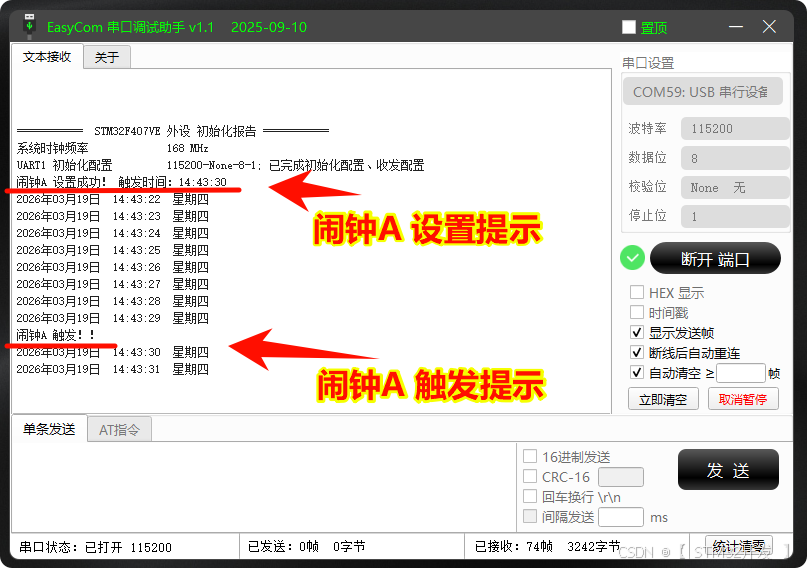

烧录后，通过串口助手的调试信息，可以看到闹钟A 按指定的"时分秒"触发。

四、实现闹钟 B（相对时间・延时触发）

闹钟 B 示范： 当前时间 + N 秒后触发一次，可循环延时。

适用场景：间隔喂鱼、浇灌、周期性任务。

闹钟B 与闹钟A 的实现方法，区别在于：

闹钟初始化结构体，名称上有 A 与 B 的区别
闹钟A 中断回调函数：HAL_RTC_AlarmAEventCallback (RTC_HandleTypeDef *hrtc); // 无Ex
闹钟B 中断回调函数：HAL_RTCEx_AlarmBEventCallback (RTC_HandleTypeDef *hrtc); // 有Ex

步骤 4-1：编写闹钟B 配置函数 RTC_SetAlarmB ( )

具体操作：

打开 main.c 文件，
在 RTC_SetAlarmA () 函数下方, 添加闹钟B 配置函数 RTC_SetAlarmB() , 具体如下：

cpp 复制代码

/******************************************************************************
 * 函  数： RTC_SetAlarmB
 * 功  能： 配置 RTC 闹钟B
 *          相对时间闹钟（当前时间N秒后触发）
 * 参  数： uint32_t secs: 相对当前时间的秒数 0~2592000（最大30天）
 * 返回值： HAL_StatusTypeDef  HAL状态
 * 备  注： 最后修改_2026年03月17日
 ******************************************************************************/
HAL_StatusTypeDef  RTC_SetAlarmB(uint32_t secs)
{
    /* 声明结构体  */
    RTC_TimeTypeDef sTime = {0};                                             // 时间结构体（时/分/秒）
    RTC_DateTypeDef sDate = {0};                                             // 日期结构体（年/月/日/周）
    RTC_AlarmTypeDef sAlarm = {0};                                           // 闹钟配置结构体
    /* 关闭闹钟B */
    HAL_RTC_DeactivateAlarm(&hrtc, RTC_ALARM_B);                             // 关闭闹钟; 必须先关闭再配置
    /* 获取当前RTC时间和日期 */
    HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN);                          // 读取当前RTC的时间; 必须读日期，否则时间锁存不更新
    HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BIN);                          // 读取当前RTC的日期; 必须读日期，否则时间锁存不更新
    /* 计算目标闹钟时间（时间戳转换，处理时分秒进位）*/
    uint32_t nowSecs = sTime.Hours*3600 + sTime.Minutes*60 + sTime.Seconds;
    uint32_t alarm_secs = nowSecs + secs;
    uint8_t hh = (alarm_secs / 3600) % 24;
    uint8_t mm = (alarm_secs % 3600) / 60;
    uint8_t ss = alarm_secs % 60;
    /* 配置闹钟B参数 */
    sAlarm.AlarmTime.Hours = hh;                                             // 闹钟 小时
    sAlarm.AlarmTime.Minutes = mm;                                           // 闹钟 分钟
    sAlarm.AlarmTime.Seconds = ss;                                           // 闹钟 秒数
    sAlarm.AlarmTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;               // 无夏令时(中国不实行夏令时)
    sAlarm.AlarmTime.StoreOperation = RTC_STOREOPERATION_RESET;              // 复位操作(固定此值即可)
    sAlarm.AlarmDateWeekDaySel = RTC_ALARMDATEWEEKDAYSEL_DATE;               // 选择日期/星期模式;新手最易混淆点。DATE=每月中的第几天、WEEKDAY=每星期中的第几天。
    sAlarm.AlarmDateWeekDay = sDate.Date;                                    // (被屏蔽了）sAlarm.AlarmDateWeekDay 是一个二义性字段，它的含义完全由 sAlarm.AlarmDateWeekDaySel 决定; 指每周/每月的是第几天
    sAlarm.AlarmMask = RTC_ALARMMASK_DATEWEEKDAY ;                           // 闹钟屏蔽位; 屏蔽日期/星期，只匹配时分秒，即每天触发
    sAlarm.Alarm = RTC_ALARM_B;                                              // 配置的是: 闹钟B
    /* 设置闹钟并开启中断 */
    if (HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN) != HAL_OK)       // 设置闹钟B并开启中断，失败则执行错误处理
    {
        printf("闹钟B 设置失败！ \r\n");                                     // 打印 错误提示
        return HAL_ERROR;                                                    // 返回 错误标志
    }
    else
    {
        printf("闹钟B 设置成功！ 触发时间：%02d:%02d:%02d \n", hh, mm, ss);  // 打印 下次触发时间
        return HAL_OK;                                                       // 返回 正常标志
    }
}

步骤 4-2：编写闹钟B 中断回调函数

当闹钟B 触发后(中断)，程序会自动调用其中断回调函数。

我们在代码中编写闹钟B 的中断回调函数即可。

具体操作：

在闹钟A 中断回调函数的下方
编写如下闹钟B的中断回调函数 (注意函数名称）：

cpp 复制代码

/******************************************************************************
 * 函  数： HAL_RTCEx_AlarmBEventCallback
 * 功  能： RTC 闹钟B 中断回调函数
 * 说  明： 1. 此函数在闹钟B触发时，由NVIC处理调用，无需程序或手动调用
 *          2. 如需循环触发，必须在此重新调用 RTC_SetAlarmB()
 * 参  数： hrtc：RTC句柄
 * 返回值： 无
 * 备  注： 最后修改_2026年03月17日
 ******************************************************************************/
void HAL_RTCEx_AlarmBEventCallback(RTC_HandleTypeDef *hrtc)
{
    /* 执行闹钟任务操作 */
    printf("闹钟B 触发！！ \r\n");

    /* 闹钟B的配置，只能按时分秒执行一次，如需循环执行，需要再次调用 */
    RTC_SetAlarmB(5);              // 设置下一个5秒再次触发
}

**注意 1：**闹钟的触发，是按设定条件触发的。刚才闹钟A是设定为每天按指定时间触发，因而不需要在回调函数里再次调用设置。而闹钟B，我们设计期望是每隔固定时间就触发一次，因此，需要在回调函数里执行 RTC_SetAlarmB(5)，即把闹钟B设置为5秒后触发，这样即可循环触发闹钟B。

**注意 2：**再次提醒，闹钟A与闹钟B的中断回调函数，名称不一样，写错了将无法触发。

闹钟A 中断回调函数：HAL_RTC_AlarmAEventCallback (RTC_HandleTypeDef *hrtc); // 无Ex
闹钟B 中断回调函数：HAL_RTCEx_AlarmBEventCallback (RTC_HandleTypeDef *hrtc); // 有Ex

步骤 4-3：main 函数调用

具体操作：

在 main() 函数的 /* USER CODE BEGIN 2 */ 中调用：
cpp 复制代码
RTC_SetAlarmB(5);   // 5秒后触发

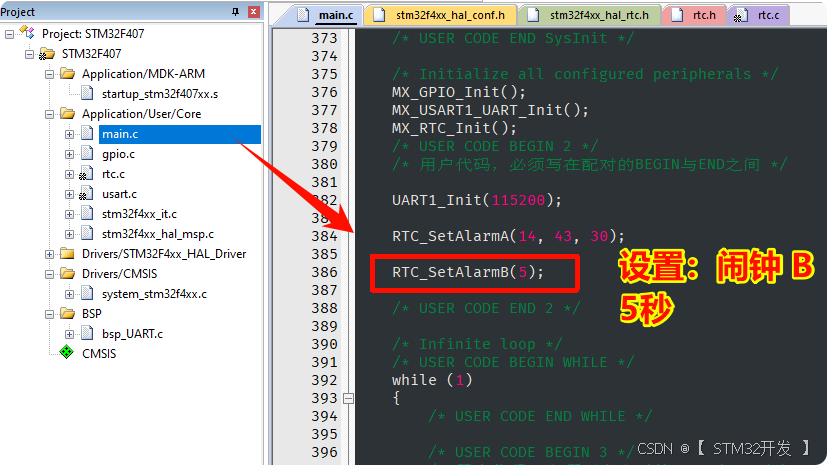

添加完成后，位置参考下图：

注意 1：

RTC_SetAlarmB() 函数，参数是秒数。
分钟的操作：秒数*60，如，要求15分钟后触发，参数就写（15*60)。
小时的操作：秒数*60*60。如，要求5小时后触发，参数写 (5*3600)。

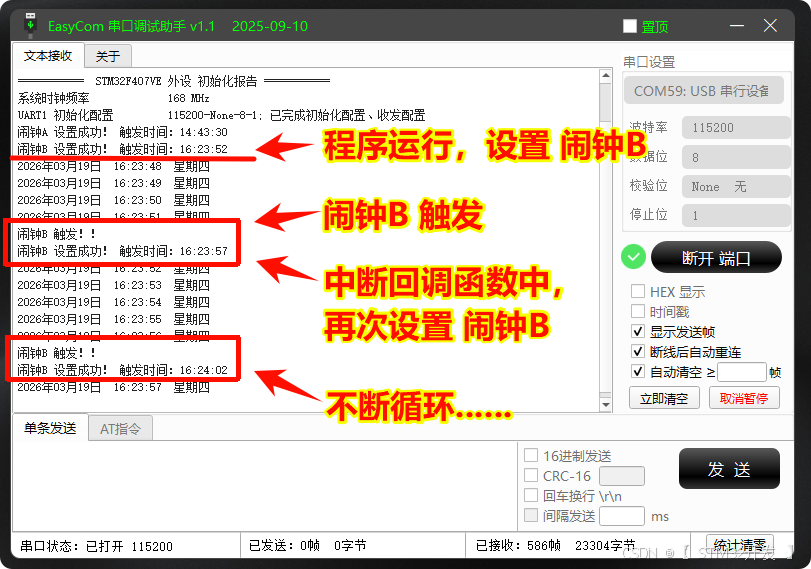

步骤4-4：烧录 & 验证

烧录后，通过串口助手的调试信息，可以看到闹钟A 按指定的"时分秒"触发。

五、RTC 闹钟常见问题

1、调试完闹钟A、B后，后面修改了程序，没有再设置闹钟A/B，但为什么它俩还能触发？

如果在调试时，配置过闹钟A或B后, 闹钟配置会保存在后备域，由纽扣电池供电保持。

即使修改程序后不再配置闹钟，但如果闹钟的中断函数、回调函数还在，不断纽扣电池，那么，闹钟配置不会消失，将继续按最后设定的条件进行触发。

如果想彻底消除闹钟，两种方法：

在新的程序中，调用一次 HAL_RTC_DeactivateAlarm(&hrtc, RTC_ALARM_A) ，可以关掉闹钟A，闹钟B亦如是。
板子在断电后扣掉纽扣电池，这样闹钟配置就消失了。

2、闹钟不触发常见原因

CubeMX 中未开启闹钟中断
回调函数名称写错
