【OSG学习笔记】Day 5: Group类与PositionAttitudeTransform类

OSG核心节点：osg::Group与PositionAttitudeTransform

OpenSceneGraph（OSG）作为高性能的跨平台3D图形引擎，其核心设计思想是场景图（Scene Graph） ------通过树形结构组织所有渲染对象，而osg::Group及其子类是构建场景图的基石。

本文将从继承关系、核心功能、代码实践三个维度，详解osg::Group类，并重点分析其重要子类PositionAttitudeTransform（PAT）的使用场景与实现逻辑。

osg::Group：场景图的"骨架"节点

1 继承关系：OSG节点体系的核心分支

osg::Group是OSG场景图中组节点的基类，其完整继承链如下：

vbnet 复制代码

osg::Referenced（引用计数基类）
    ↓
osg::Object（OSG对象基类，提供命名/克隆等基础功能）
    ↓
osg::Node（所有场景节点的根类）
    ↓
osg::Group（组节点基类）

核心父类说明 ：
- osg::Referenced：为所有OSG对象提供线程安全的引用计数内存管理，避免手动new/delete导致的内存泄漏；
- osg::Node：定义了场景节点的核心接口（如遍历、渲染状态、更新回调），是所有可加入场景图的对象的基类；
- osg::Group：在osg::Node基础上扩展了子节点管理能力，是唯一能包含其他节点的核心类。

2 核心功能：场景图的"容器"

osg::Group的核心价值是管理子节点集合，它本身不包含可渲染的几何数据，仅负责组织、遍历和传递渲染状态，主要能力包括：

子节点增删查改 ：提供addChild()/removeChild()/getChild()/getNumChildren()等接口，支持动态维护子节点列表；
渲染状态继承 ：组节点设置的渲染状态（如纹理、材质）会自动传递给所有子节点（可通过StateSet控制）；
遍历控制 ：支持设置NodeVisitor遍历回调，自定义子节点的遍历逻辑（如裁剪、拣选）；
线程安全 ：基于osg::Referenced的线程安全设计，多线程环境下增删子节点仍能保证稳定。

3 关键特性与使用场景

无数量限制 ：一个osg::Group可包含任意数量的子节点（包括其他osg::Group或osg::Geode），形成多层级树形结构；
场景分块管理：常用于按功能划分场景（如"地形组""模型组""特效组"），便于批量控制显隐、更新；
不可渲染 ：osg::Group本身无几何数据，若需渲染需结合osg::Geode（几何节点）使用。

PositionAttitudeTransform：节点变换的"核心工具"

PositionAttitudeTransform（简称PAT）是osg::Group的最重要子类之一，专门用于控制子节点的空间变换（位置、姿态、缩放），是OSG中实现模型位移、旋转、缩放的核心类。

1 继承关系：基于Group的变换扩展

PAT的继承链在osg::Group基础上进一步扩展：

vbnet 复制代码

osg::Referenced
    ↓
osg::Object
    ↓
osg::Node
    ↓
osg::Group
    ↓
osg::Transform（变换节点基类）
    ↓
osg::PositionAttitudeTransform

关键中间类：osg::Transform ： osg::Transform是所有变换节点的基类，定义了"矩阵变换"的核心接口（computeLocalToWorldMatrix()/computeWorldToLocalMatrix()），但未封装具体的变换参数；
PositionAttitudeTransform ：在osg::Transform基础上，将变换拆解为位置（Position）、姿态（Attitude）、缩放（Scale） 三个直观参数，简化了3D空间变换的使用。

2 核心功能：三维空间变换的"封装器"

PAT将复杂的矩阵变换封装为三个易用的参数，避免手动计算变换矩阵，核心参数如下：

参数	类型	作用
Position	`osg::Vec3`	控制子节点在世界坐标系中的位置（X/Y/Z轴偏移）
Attitude	`osg::Quat`	控制子节点的姿态（旋转），基于四元数实现无万向节死锁的3D旋转
Scale	`osg::Vec3`	控制子节点在X/Y/Z轴上的缩放比例（1.0为原始大小，0.5为缩小一半）
Pivot Point	`osg::Vec3`	旋转/缩放的中心点（默认是节点局部坐标系原点）

3 核心优势

直观易用：无需手动构建4×4变换矩阵，直接设置位置、旋转、缩放参数即可；
四元数旋转 ：基于osg::Quat的姿态控制，避免欧拉角的万向节死锁问题；
子节点批量变换：PAT的变换会作用于所有子节点，可批量控制多个模型的空间状态；
动态更新：支持运行时修改变换参数（如动画中实时调整位置/旋转），立即生效。

代码实践：Group与PAT的综合使用

下面通过完整示例，展示如何基于osg::Group构建场景图，并通过PositionAttitudeTransform实现模型的空间变换：

源码库：osg_transform

1 完整代码

cpp 复制代码

#include <osgViewer/Viewer>
#include <osg/Group>
#include <osg/PositionAttitudeTransform>
#include <osg/Geode>
#include <osgDB/ReadFile>
#include <osgUtil/Optimizer>
#include <osg/Notify>

// 创建一个带PAT变换的模型节点
osg::ref_ptr<osg::Node> createTransformedModel(const std::string& modelPath,
                                               const osg::Vec3& pos,
                                               const osg::Vec3& scale,
                                               const osg::Quat& attitude)
{
    // 1. 加载模型（返回osg::Node，可能是Group/Geode）
    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile(modelPath);
    if (!model)
    {
        osg::notify(osg::FATAL) << "模型加载失败：" << modelPath << std::endl;
        return nullptr;
    }

    // 2. 创建PAT变换节点
    osg::ref_ptr<osg::PositionAttitudeTransform> pat = new osg::PositionAttitudeTransform();
    pat->setPosition(pos);         // 设置位置
    pat->setScale(scale);          // 设置缩放
    pat->setAttitude(attitude);    // 设置旋转姿态

    // 3. 将模型添加为PAT的子节点（变换作用于模型）
    pat->addChild(model.get());

    return pat;
}

int main()
{
    // 1. 创建场景根节点（osg::Group）
    osg::ref_ptr<osg::Group> root = new osg::Group();
    root->setName("SceneRoot"); // 设置节点名称（osg::Object的能力）

    // 2. 定义变换参数
    osg::Vec3 pos1(-10.0f, 0.0f, 0.0f);  // 左侧模型位置
    osg::Vec3 scale1(0.5f, 0.5f, 0.5f);  // 缩小为0.5倍
    osg::Quat rot1(0.0f, osg::Vec3(0, 1, 0)); // 无旋转（绕Y轴0度）

    osg::Vec3 pos2(10.0f, 0.0f, 0.0f);   // 右侧模型位置
    osg::Vec3 scale2(1.0f, 1.0f, 1.0f);  // 原始大小
    osg::Quat rot2(osg::PI/2, osg::Vec3(0, 1, 0)); // 绕Y轴旋转90度

    // 3. 创建两个带不同变换的模型节点
    osg::ref_ptr<osg::Node> model1 = createTransformedModel("cow.osg", pos1, scale1, rot1);
    osg::ref_ptr<osg::Node> model2 = createTransformedModel("cow.osg", pos2, scale2, rot2);

    if (model1 && model2)
    {
        // 4. 将变换节点添加到根节点（osg::Group的核心能力）
        root->addChild(model1.get());
        root->addChild(model2.get());
    }

    // 5. 优化场景图（提升渲染性能）
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    // 6. 创建Viewer并运行
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
    viewer->setSceneData(root.get());
    viewer->realize(); // 初始化窗口
    return viewer->run(); // 启动渲染循环
}

2 代码解析

场景结构：示例中场景图的树形结构为： root (osg::Group) ├─ PAT1 (PositionAttitudeTransform) │ └─ cow.osg (模型节点) └─ PAT2 (PositionAttitudeTransform) └─ cow.osg (模型节点) 同一个模型被两个PAT节点包裹，实现不同的空间变换，且共享模型数据（OSG引用计数自动管理）。
核心API说明：
- setPosition(osg::Vec3(x,y,z))：设置PAT节点的世界位置，子节点会跟随位移；
- setScale(osg::Vec3(x,y,z))：沿X/Y/Z轴独立缩放，示例中model1缩小为0.5倍；
- setAttitude(osg::Quat(angle, axis))：基于四元数旋转，osg::PI/2表示90度，osg::Vec3(0,1,0)表示绕Y轴旋转；
- root->addChild()：osg::Group的核心接口，将变换后的节点加入场景根节点。

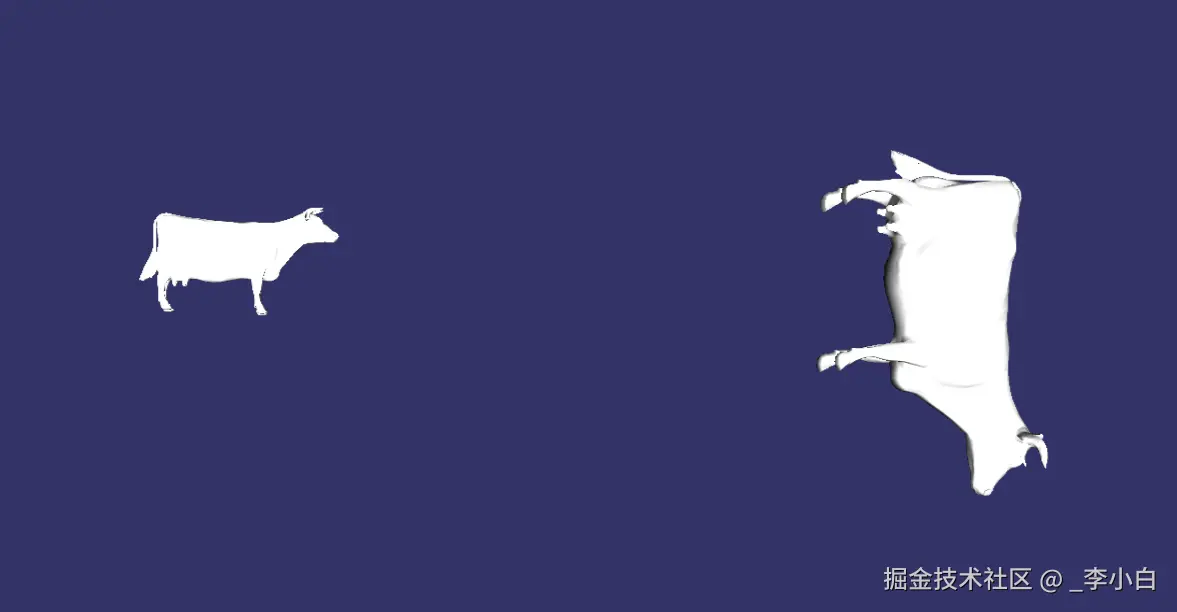

运行效果：程序运行后会显示两个牛模型：
- 左侧牛：位置X=-10，缩放0.5倍，无旋转；
- 右侧牛：位置X=10，原始大小，绕Y轴旋转90度。

总结

osg::Group 是OSG场景图的"骨架"，核心作用是组织子节点，本身不可渲染，但支持渲染状态继承和批量控制，是构建复杂场景的基础；
PositionAttitudeTransform 是osg::Group的核心子类，封装了3D空间变换的核心逻辑，通过位置、姿态、缩放三个参数简化了矩阵变换的使用，是实现模型位移/旋转/缩放的首选工具；
继承关系的设计体现了OSG的模块化思想：Referenced管内存、Node管节点基础能力、Group管子节点管理、Transform管变换、PAT管具体的空间变换参数，层层封装，兼顾易用性和扩展性。

掌握osg::Group和PositionAttitudeTransform的使用，是构建OSG场景图的核心基础，在此之上可进一步扩展到更复杂的变换（如MatrixTransform）、节点回调（如UpdateCallback）等高级功能。
