ShaderLab:海面——顶点变换，程序化生成无需贴图

一个基于URP的程序化海面shader：顶点阶段把网格变换形成波浪，偏远阶段重新计算更精细的法线，再做漫反射、镜面、高光、菲涅尔、泡沫和雾效。

这篇文章是在上一篇文章水面的基础上，采用其基本方法延伸而来，本文章中的着色器不是一个适用于全屏效果的着色器，而是应用在一个平面上，通过更改平面顶点位置来模拟海浪效果。上一篇文章地址：
https://blog.csdn.net/qq_65445239/article/details/160600613?spm=1001.2014.3001.5501

代码分享：https://pan.baidu.com/s/1-j1dVEwnk5yNEwBBy5QlQA?pwd=9527

代码、风格参考：https://www.shadertoy.com/view/Ms2SD1

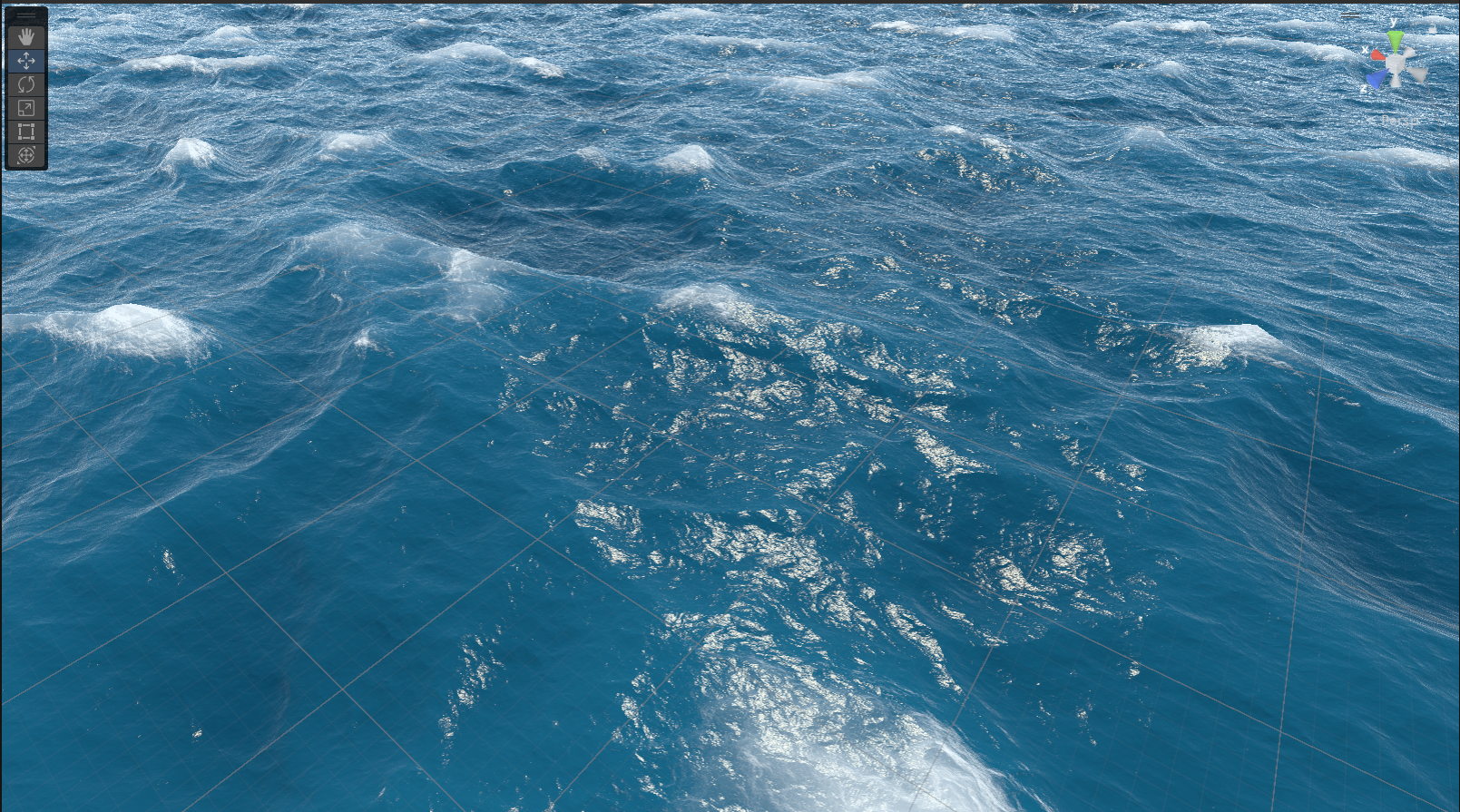

效果预览

代码分析

材质面板参数：

• _SeaScale: 海面的放缩因子，越小宽广的海面效果越好
• _DeepColor: 深水区基础颜色
• _ShallowColor: 浅水区基础颜色，比深水区更亮、更偏青绿色
• _FoamColor: 泡沫颜色，接近白色、略带蓝，波峰处会混入这个颜色
• _SpecColor0: 镜面高光颜色，默认纯白色，表示太阳高光反射
• _WaveHeight: 波浪高度振幅，值越大海面起伏越高
• _WaveFrequency: 波浪频率，默认值比较低
• _WaveSpeed: 波浪随时间推进的速度
• _WaveChoppiness: 波浪尖锐程度，越大波峰越尖锐，更有破碎海浪的质感
• _NormalStrength: 法线扰动强度，越大法线变化越剧烈，光照起伏越明显
• _NormalEpsilon: 采样法线时的偏移距离，太小数值不稳定，太大细节丢失
• _FresnelPower: 菲涅尔强度指数，越大边缘反射越明显，正视角反射更弱
• _Smoothness: 镜面高光幂次，传统的Blinn-Phong高光指数
• _FoamThreshold: 泡沫出现阈值，判断波峰是否足够高
• _FoamSoftness: 泡沫边缘柔和程度，越大泡沫过渡越柔和
• _FoamSteepness: 法线陡峭程度对泡沫的影响系数，越陡越容易生成泡沫

ShaderLab标签：

• "RenderPipeline"="UniversalPipeline": 说明这是给URP用的shader
• "RenderType"="Opaque": 表示不透明物体
• "Queue"="Geometry": 放在几何体队列渲染，一般是2000附近的不透明队列

Shader配置：

• LOD: Level Of Detail: shader复杂度等级，unity可根据显卡能力选择是否支持，300表示中高复杂度
• Cull Off: 背面剔除关闭

Pass配置：

• "LightMode"="UniversalForward": 告诉URP，这个Pass用于向前渲染主光照
• #pragma target 3.0: 要求shader model 3.0，老硬件可能不支持
• #pragma vertex vert: 指定顶点着色器入口函数叫vert
• #pragma fragment frag: 指定片元着色器入口函数叫frag
• #pragma multi_compile_fog: 生成带雾/不带雾等多个编译变体，ComputeFogFactor和MixFog要配合这个使用
• #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"，引入URP核心库，提供
  • 变换函数
  • _Time
  • 雾效函数
  • 空间坐标工具
• #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl": 引入URP光照库，提供GetMainLight()、SampleSH()、光照结构体Light

材质常量缓冲区

CBUFFER_START(UnityPerMaterial)

.......

CBUFFER_END

定义一个常量缓冲区
UnityPerMaterial：URP/Unity 约定的材质参数缓冲区名。
Properties 中的参数在这里映射为 HLSL 变量。

静态常量

• GEOMETRY_ITER: 顶点阶段波浪迭代次数，用于位移网格顶点
• FRAGMENT_ITER: 片元阶段迭代次数，用于法线和更高精度采样
• OCTAVE_M: 2x2矩阵每一层波形叠加后用这个矩阵变换uv，旋转+缩放矩阵

哈希函数

用途：把二维坐标伪随机映射到一个0~1随机数

float h = dot(p, float2(a , b))，把二维坐标p投影到一个固定向量上，得到一个标量h

return frac(sin(h) * 43758.5453123)，先做非线性变换，然后放大制造更多小数变化，最后取小数部分，是经典的shader伪随机哈希写法

2D噪声函数

用途：输入二维坐标，输出平滑噪声值

float2 i = floor(p)，向下取整，i得到当前点所在的网格整数坐标

float2 f = frac(p)，取小数部分，f表示点在当前格子内部的位置，范围[0, 1)

float2 u = f*f*(3.0-2.0*f)，平滑插值多项式，作用是让插值更平滑，避免格子边界突变

float a = hash21(i + float2(0.0, 0.0))，取左下角格点的伪随机值，同理b,c,d

return -1.0+2.0*lerp(lerp(a, b. u.x), lerp(c, d, u,x), u.y), 基于当前点在格子中的位置，对四个角点的随机值进行线性插值，然后映射到-1, 1

单层海浪波形函数

用途：一层海浪形状函数，返回该层波浪的高度贡献

uv += noise2(uv)，用噪声扰动uv，让波纹不是机械规则的正弦波叠加，而更自然

float2 wv = 1.0 - abs(sin(uv))，分别对x、y分量做正弦，然后把其映射成一种"脊线"形状

float2 swv = abs(cos(uv))，分别对x、y分量做余弦，产生另一种波纹形状

wv = lerp(wv, swv, wv)，让波形更复杂，不像纯正弦那么单调

return pow(1.0-pow(wv.x*wv.y, 0.65), choppy)，将x,y两个方向的波纹合成，用1.0减去可以翻转波形，让波峰区域更明显，否则起伏就会过小，choppy参数用于控制波峰的尖锐程度

时间函数

用途：获取海浪动画时间值

return 1.0 + _Time.y * _WaveSpeed，返回结果用于推动uv随时间流动

采样波浪高度

用途：获取某世界位置当前时间的海面高度

uv.x *= 0.75，把x方向压缩到75%，相当于让波纹在x方向尺度不同，打破完全对称

float h = 0.0，累计高度的初始值

float t = seaTime()，当前海浪时间

unroll，HLSL展开循环的编译提示，因为循环次数是常量，编译器能更好优化

for (int i = 0; i < FRAGMENT_ITER; i++)，循环计算海浪的累计高度

float d = seaOctave((uv+t)*freq, choppy)，计算当前层波的高度

d += seaOctave((uv-t)*freq, choppy)，再叠加一组反向时间推进的波，使波更复杂，不像单向平移

h += d*amp，把当前层波浪贡献乘以当前振幅后累加到总高度

uv = mul(OCTAVE_M, uv)，用矩阵变换uv，旋转并拉伸采样方向，使下一层波的方向和尺度不同

freq *= 1.9，每层频率放大1.9被，越向上层波纹越细

amp *= 0.22，每层振幅衰减到原来的0.22，细节层起伏越来越小

choppy = lerp(choppy, 1.0, 0.2)，把choppy逐渐按指数迅速向1.0衰减，高层细节波不那么尖锐

return h，返回累计采样的波浪高度

采样波浪法线

用途：通过差值采样计算法线，用于参与计算当前像素的颜色

float eps = max(_NormalEpsilon, 0.001)，取采样偏移距离

float h = sampleWaveHeight(xz, FRAGMENT_ITER)，当前点高度

float hx = sampleWaveHeight(xz + float2(eps, 0.0), FRAGMENT_ITER)，x方向偏移一点后的高度

float hz = sampleWaveHeight(xz + float2(0.0, eps), FRAGMENT_ITER)，z方向偏移一点后的高度

float dhdx = (hx - h) * _NormalStrength，近似x方向高度导数，乘常数来增强法线的起伏

float dhdz = (hz - h) * _NormalStrength，近似x方向高度导数

return normalize(float3(-dhdx, 1.0, -dhdz))，对高度场y=h(x,z)，法线近似为n = (-dh/dx, 1, -dh/dz)

这里还可以通过叉积来近似计算法线，不过要考虑法线的正负

天空反射颜色函数

用途：手动计算一个渐变颜色，来模拟真实天空盒，并进一步用于计算菲涅尔效应颜色

e.y = (max(e.y, 0.0) * 0.8 + 0.2) * 0.8，越靠近地平线值越低，同时负数截断

return float3(pow(1.0 - e.y, 2.0), 1.0 - e.y, 0.6 + (1.0 - e.y) * 0.4) * 1.1，简化的"天顶较蓝、地平线偏亮"的天空反射颜色

顶点着色器

用途：计算每个顶点的世界坐标，并转变到裁剪空间输出，以及计算部分片元着色器所需的参数

Varyings output，声明输出结构体变量

float3 worldPos = TransformObjectToWorld(input.positionOS.xyz)，将顶点坐标从物体空间转换到世界空间

worldPos.y += sampleWaveHeight(worldPos.xz, GEOMETRY_ITER)，根据世界坐标xz采样波高，并把结果增加到顶点的世界坐标上，这一过程只循环4次，节约顶点开销

output.worldPos = worldPos，把位移后的坐标传给片段着色器

output.viewDir = GetWorldSpaceNormalizeViewDir(worldPos)，计算从当前点指向相机的方向，并归一化，用于片元中的反射/菲涅尔

output.uv = input.uv，传递uv

output.positionCS = TransformWorldToHClip(worldPos)，把世界空间位置转到齐次裁剪空间，HClip = Homogeneous Clip Space

output.fogFactor = ComputeFogFactor(output.positionCS.z)，根据裁剪空间z计算雾因子，在片元着色器中混雾

return output，返回数据给片元着色器

片元着色器

float3 normalWS = sampleWaveNormal(input.worldPos.xz)，采样计算海面法线，重新根据更多迭代次数的高度场计算，更加精细

float3 viewDirWS = normalize(input.viewDir)，归一化视线方向

Light mainLight = GetMainLight()，从URP获取主光源

float3 lightDirWS = normalize(mainLight.direction)，取主光源方向并归一化

float3 halfDirWS = normalize(lightDirWS + ViewDirWS)，半角向量，用于Blinn-Phong高光，法线与半角向量越接近，高光越强

float waveHeight = sampleWaveHeight(input.worldPos.xz, FRAGMENT_ITER)，重新采样一次当前波高，如果采样步数一致则可以从顶点着色器中传递过来，否则就需要重新计算

float normalizedHeight = saturate(waveHeight / max(_WaveHeight * 2.4, 0.001))，归一化波高到大概0~1范围，其中2.4是经验系数，用max(..., 0.001)防止除零

float crest = normalizedHeight + (1.0 - normalWS.y) * _FoamSteepness，波峰/泡沫判定值，由两部分组成：normalizedHeight，越高越像波峰；(1.0 - normalWS.y) * _FoamSteepness，法线y越小，说明表面越陡峭，越容易形成泡沫，由_FoamSteepness赋予权重

float3 ambient = SampleSH(normalWS)，用球谐函数采样环境光，根据法线方向获取环境漫反射颜色，其数据来自unity环境光/天空盒烘培信息

float ndl = saturate(dot(normalWS, lightDirWS))，法线和光线方向点积，表示高光烦色强度，ndl表示normal dot lightDir

float ndv = saturate(dot(normalWS, viewDirWS))，法线和视线点积，越小表示越斜着看水面，ndv表示normal dot viewDir

float fresnel = pow(1.0 - ndv, _FresnelPower)，简化版菲涅耳，斜角观察（看远处）时fresnel更大反射更强

float specular = pow(saturate(dot(normalWS, halfDirWS)), max(_Smoothness, 1.0))，Blinn-Phong高光

float3 waterBase = lerp(_DeepColor.rgb, _ShallowColor.rgb, saturate(normalizedHeight * 0.7 + (1.0-normalWS.y) * 0.3))，对深水颜色和潜水颜色进行线性插值，插值因子：normalizedHeight * 0.7，波越高颜色越偏浅色；normalWS.y * 0.3，越朝上的面越偏深色。最终waterBase就是海水的基础色。

float3 reflected = getSkyColor(reflect(-viewDirWS, normalWS))，计算视线方向与当前法线方向的反射方向，再通过这个反射方向获取自制天空盒颜色

float3 refracted = waterBase * (0.2 + 0.8 * ndl)，不是严格折射，是一个透过水看到水体本色的近似，当前像素的法线更加朝向主光源方向的时候更亮

float3 color = ambient * waterBase，初始颜色 = 环境光 * 水基础色

color += lerp(refracted, reflected, fresnel)，在折射与反射之间按菲涅耳插值，看远处时fresnel更大反射更多，看近处时fresnel更小折射更多

color += _SpecColor0.rgb * specular * mainLight.color，叠加主光源的高光颜色，_SpecColor0.rgb高光颜色，specular高光强度，mainLight.color主光源颜色

float foam = smoothstep(_FoamThreshold - _FoamSoftness, _FoamThreshold + _FoamSoftness, crest)，smoothstep(min, max, x)，当x<min时返回0，当x>max时返回1，中间平滑过渡。_FoamThreshold控制泡沫出现的位置，_FoamSoftness控制过渡柔和度

color = lerp(color, _FoamColor.rgb, foam)，按foam因子，把海水颜色向泡沫颜色混合

color = MixFog(saturate(color), input.fogFactor)，按雾因子与场景雾色混合
