一、案例背景

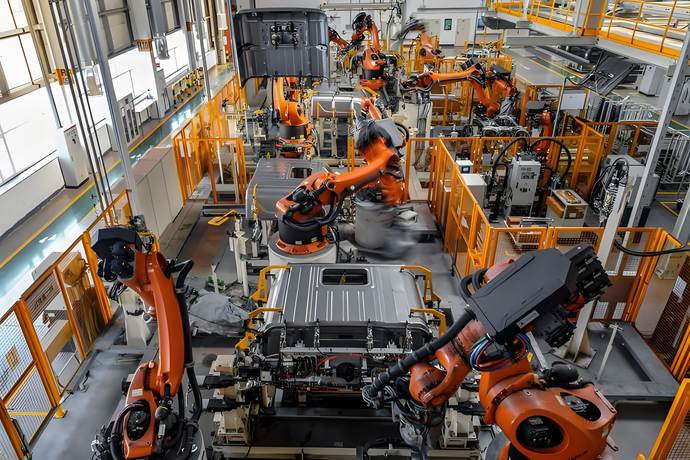

汽车零部件制造行业是工业自动化应用最成熟的领域，随着智能制造升级，柔性化生产、无人化转运成为行业趋势，AGV小车作为柔性产线的核心转运设备，大多采用Profinet协议实现精准定位与运动控制。某知名汽车底盘零部件生产企业，新建柔性装配产线，现场配备多台Profinet协议AGV小车，负责零部件跨工序自动转运，同时搭配西门子G120变频器控制装配设备传动机构，组成Profinet设备集群。
产线总控系统采用罗克韦尔Micro800系列PLC（Modbus TCP协议），搭配WinCC SCADA系统与工控机构成监控层，HMI用于现场本地操作。由于AGV小车、变频器为Profinet协议，与罗克韦尔Modbus TCP PLC协议不兼容，AGV小车无法接收总控指令，转运路线无法自动规划，零部件转运只能人工辅助，装配设备与转运设备无法协同，柔性产线沦为半自动化产线，生产效率低下，无法满足汽车行业大批量、高精度、快节拍的生产要求，亟需通过工业网关完成协议转换，实现AGV与PLC的无缝对接，打造真正的智能制造柔性产线。

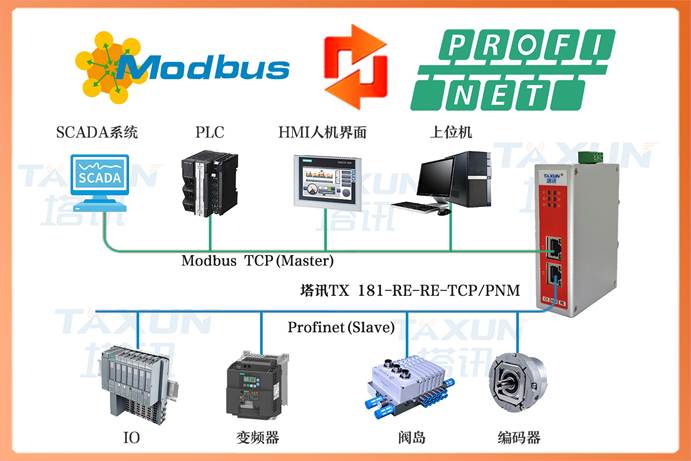

二、塔讯TX 181-RE-RE-TCP/PNM协议转换网关功能简介
本项目选用塔讯TX 181-RE-RE-TCP/PNM智能网关，作为Profinet主站与Modbus TCP从站的转换枢纽，适配汽车制造车间高节拍、强震动、强电磁干扰的工作环境。核心功能：
-
作为Profinet主站，稳定接入多台AGV小车与西门子G120变频器，实时采集AGV位置、速度、电量、运行状态、故障信息，以及变频器转速、运行频率、故障报警；
-
作为Modbus TCP从站，对接罗克韦尔Micro800 PLC，将AGV与变频器数据上传至总控系统，同时接收PLC下发的转运指令、调速指令，精准转发至Profinet端设备；
-
支持多台Profinet从站同时接入，数据并发处理能力强，适配多AGV协同转运场景；
-
具备工业级稳定性，支持断线缓存、故障自愈，保障AGV连续稳定运行，避免生产中断；
-
可视化配置界面，快速完成数据映射，无需修改原有设备程序，适配汽车制造行业快速改造需求。

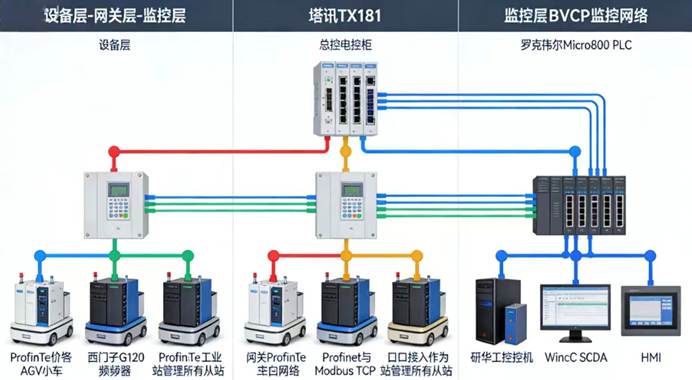

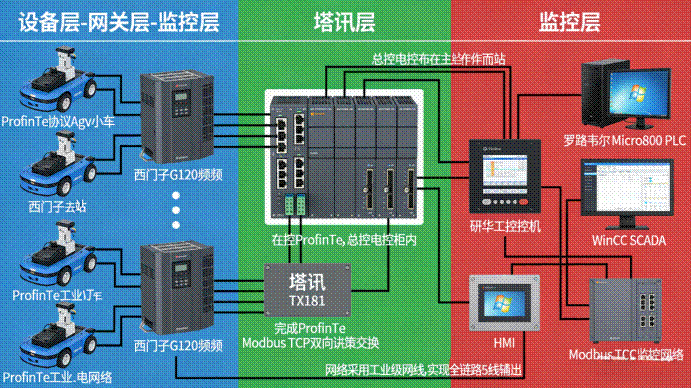

- 网络拓扑结构
四、项目实施前核心痛点
1.AGV 无法自动联动：Profinet协议AGV与罗克韦尔Modbus TCP PLC无法通讯，AGV只能手动遥控操作，无法自动接收生产任务与转运路线，柔性生产优势完全无法发挥，转运效率极低。
2. 产线节拍不协调：装配设备与AGV转运不同步，经常出现零部件积压或等待情况，产线节拍混乱，单班产量远低于设计产能。
3. 设备状态无法监控：AGV电量、运行轨迹、故障信息，变频器运行参数无法上传至上位机，无远程监控功能，设备故障无法提前预警，突发停机影响整条产线。
4. 人工成本居高不下：每台AGV需专人操作，同时配备大量巡检人员，人工成本高，且人工操作易出错，存在零部件碰撞、设备损坏风险。
5. 数字化管理缺失：生产转运数据、设备运行数据无法采集，无法进行产能分析、设备运维分析，工业物联网升级无从谈起。
五、解决方案与实施步骤
1. 现场需求梳理与网络规划：统计AGV小车数量、通讯参数，以及罗克韦尔Micro800 PLC的IP地址、通讯规则，划分独立的Profinet与Modbus TCP网段，避免网络干扰，确定网关安装位置与布线方案。

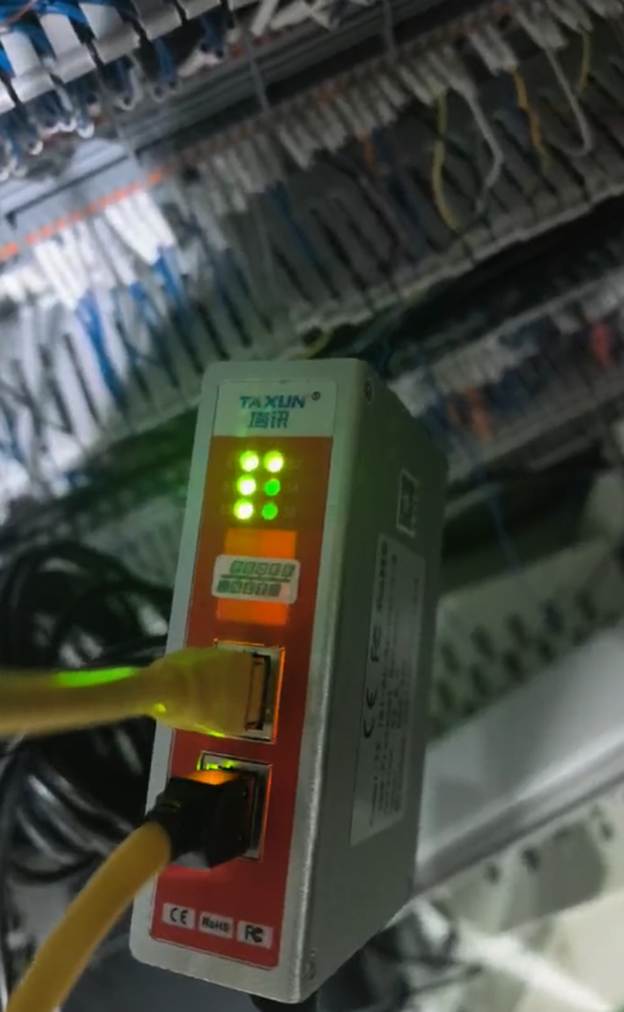

2. 网关硬件部署：将塔讯TX181网关安装在总控电控柜，做好抗震、抗干扰处理，分别连接Profinet设备网络与Modbus TCP监控网络，完成电源接线与接地处理。
3. 协议配置与数据映射：通过塔讯专用配置软件，导入AGV与变频器GSD文件，设置网关Profinet主站参数，扫描并绑定所有从站设备；配置Modbus TCP从站参数，匹配罗克韦尔PLC通讯协议，将AGV定位数据、控制指令、变频器参数映射至对应寄存器。
4.PLC 与上位机程序调试：在罗克韦尔Micro800 PLC中编写Modbus TCP通讯程序，设置AGV调度逻辑；在WinCC系统中搭建AGV监控画面，实时显示AGV位置、状态、电量，设置报警弹窗功能。
5. 联动测试与优化：测试AGV自动接收指令、规划路线、精准转运功能，测试变频器与AGV协同控制功能，优化数据传输周期，消除控制延迟，确保产线节拍同步。
6. 试运行与验收：产线连续试运行15天，监控网关运行稳定性、数据传输准确性，各项指标达标后完成验收，开展运维培训。
六、应用效果与实施前后对比
实施后核心效果
1.AGV小车实现全自动无人化转运，可自动接收罗克韦尔PLC指令，规划最优转运路线，与装配设备精准协同，实现柔性产线全自动化运行。
2.上位机实时监控所有AGV与变频器状态，故障提前预警，突发故障快速定位，产线停机时间大幅减少。
3.产线节拍完全同步，生产效率大幅提升，单班产能提升35%，人工转运成本降低80%。
4.网关运行稳定，无数据丢包，控制延迟≤8ms，满足汽车产线高节拍控制要求，设备运行可靠性达99.9%。
核心指标对比
| 指标项 | 实施前 | 实施后 | 变化幅度 |
|---|---|---|---|
| AGV自动化率 | 0%（手动操作） | 100%（全自动） | +100% |
| 单班产能 | 800件 | 1080件 | +35% |
| 人工转运成本 | 高额专人值守 | 无人值守，远程监控 | -80% |
| 产线停机率 | 8.3% | 1.2% | -85.5% |
| 设备故障率 | 6.5% | 0.8% | -87.7% |
七、项目总结
本案例针对汽车零部件智能制造行业柔性化、无人化需求，依托塔讯TX 181-RE-RE-TCP/PNM工业网关 ，成功实现Profinet协议AGV小车与Modbus TCP罗克韦尔PLC的无缝对接，破解了总线协议异构导致的产线联动失效难题。该物联网网关作为核心数据交互枢纽，不仅实现了设备数据的全面采集与指令的精准下发，更助力企业打造了无人化柔性产线，大幅提升生产效率、降低人工成本，推动汽车零部件制造向工业物联网、智能制造转型升级，是工业自动化场景中协议转换应用的典型标杆，适配汽车行业大批量、高节拍、高可靠性的生产需求。
（相关技术交流咨询售后请与王工留言）
