二、LED模块

（一）硬件结构

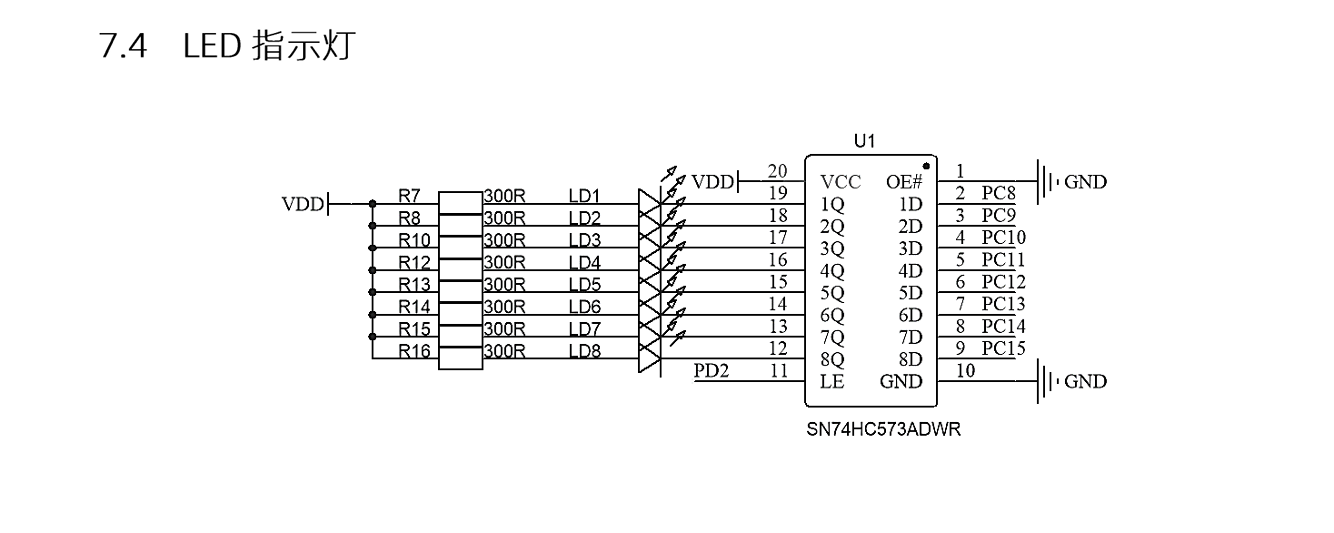

如图，为LED的硬件结构。首先我们来说明一下PD2如何控制锁存器，PD2------高电平时，PC8------PC15的高低电平对LED有效。若为低电平，PC8------PC15的高低电平对LED没有影响。

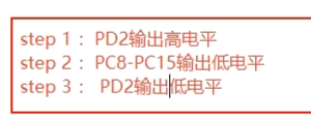

LED的配置步骤

（二）LED示例代码

cpp 复制代码

/**
* @brief     显示led灯
* @param   	 显示哪个灯
* @param     控制亮灭 0 - 亮   1 - 灭
* @retval
*/
void led_show(uint8_t led, int id)
{
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);//把PD2置高电平 锁存器-透明模式-读取GPIO状况
	if(id)
	{
		HAL_GPIO_WritePin(GPIOC ,GPIO_PIN_8<<(led-1),GPIO_PIN_SET);
	}
	else
	{
		HAL_GPIO_WritePin(GPIOC ,GPIO_PIN_8<<(led-1),GPIO_PIN_RESET);
	}
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);//把PD2置低电平 锁存器-锁存-不再读取GPIO状况
}

（三）左移运算符

左移运算符（<<）是位运算的一种，它的作用是将一个数的二进制位 全部向左移动指定的位数，右边空出的位置用 0 补齐，左边超出的位数则直接丢弃。

那我们这里是如何使用左移运算选择LED灯的呢？

首先，我们来看一下GPIO_PIN_8 的地址为16进制**(uint16_t)0x0100** 转换为二进制为：

0000 0001 0000 0000

然后，我们通过左移运算符，左移一位便可以得到二进制为0000 0010 0000 0000

转换为16进制为 0x0200

对于着GPIO_PIN_9 (uint16_t)0x0200)

所以，通过左移运算符，可以选择LED灯。

最后，我们来讲讲16进制如何转换为二进制

十六进制的每 1 位，正好对应二进制的4 位（因为 2=16）

16 进制	二进制	16 进制	二进制	16 进制	二进制	16 进制	二进制
0	0000	4	0100	8	1000	C	1100
1	0001	5	0101	9	1001	D	1101
2	0010	6	0110	A	1010	E	1110
3	0011	7	0111	B	1011	F	1111

（四）结语

一定要注意PD2的一个功能！！！ 17届蓝桥杯大家一起共勉！！！
