1. 什么是渲染？
计算机图形学的目标是 把三维场景（3D scene）生成二维图像（2D image）。
例如在游戏或电影里，虚拟世界是三维的，但显示器只能显示二维画面，所以需要把三维信息"投影"成二维图像。
输入是场景描述。这包括物体的形状、材质、位置，光源的位置和强度，摄像机位置等。
输出结果就是一张二维图像，可以显示在屏幕上。
一种方法是用计算机模拟摄像机或人眼。
也就是说，把三维世界看作是一个真实世界，计算机像相机一样拍照，把 3D 场景"投影"到二维平面上。
一个场景中主要有三个元素：
- Objects（物体）：三维模型，比如球、立方体、角色。
- Lights（光源）：照亮物体的光，包括点光源、平行光等。
- Viewer（观察者）：观察图像的人或虚拟摄像机的位置。
那我们回到渲染上。
渲染就是自动把模型生成图像的过程，可以是：
Photorealistic（逼真图像）：尽量接近真实世界的效果。
Non-photorealistic（非逼真图像）：卡通风格、漫画风格、技术图纸等。
用刚刚的表达那就是：
输入：2D 或 3D 模型
输出：图像（2D）
渲染方法一般有两类主要方法：
-
Rasterization（光栅化）
特点：把三维场景投影到二维屏幕上，然后按像素绘制。
应用：主要用于 实时图形（Real-time Graphics），比如游戏、VR、交互式应用。
优点：速度快，适合实时渲染。
缺点：光影效果、反射、折射、全局光照等复杂效果难以完全逼真。
-
Ray Tracing（光线追踪）
特点：模拟光线从摄像机出发，与场景中的物体相交，计算光照、反射、折射。
应用：传统上用于 离线渲染（Offline Rendering），比如电影特效。
优点：图像逼真，可模拟复杂光照和反射。
缺点：计算量大，渲染慢。
趋势：随着 GPU 加速和实时光线追踪技术（RTX）发展，现在实时应用也可以部分使用 Ray Tracing
当然我们有可以把 Rasterization + Ray Tracing 结合使用：
- Rasterization 处理大部分几何和像素
- Ray Tracing 处理反射、阴影、折射等高质量效果
还有其他渲染方法这里不再详细叙述，比如Radiosity（辐射度）用于模拟全局光照（Global Illumination），尤其是光线在墙面、地面等表面多次反射后的光照效果。
2. Rasterization（光栅化）与 Ray Tracing（光线追踪）
2.1 Rasterization（光栅化）
步骤如下：
- 场景中的几何图元（如三角形、立方体、模型等）被投影到二维图像平面上。
- 光栅化器（Rasterizer）决定每个像素是否被某个图元覆盖。
特点：速度快，适合实时渲染（游戏、VR），但光照效果只是近似。

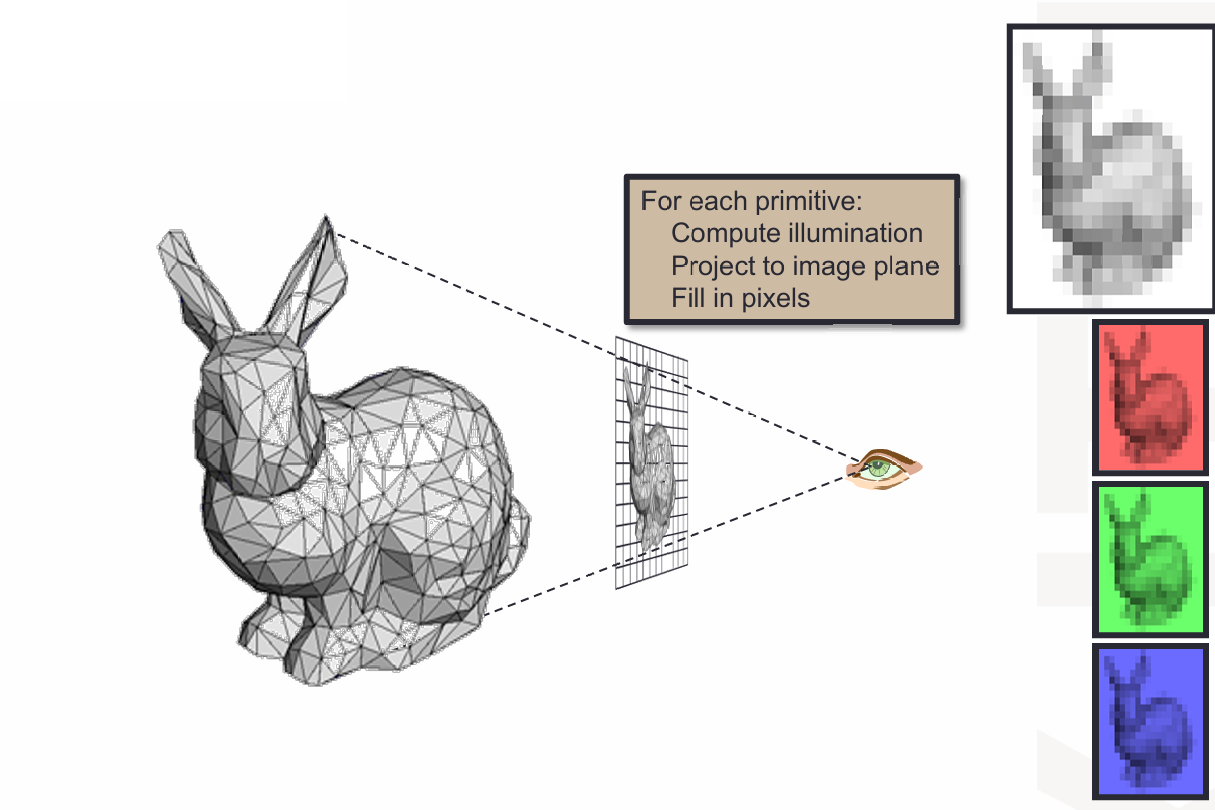

Rasterization（光栅化） 把三维场景投影到二维图像平面，然后决定每个像素的颜色。

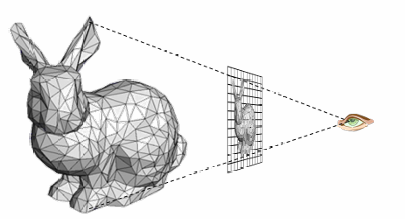

左边的兔子模型是一个由三角形网格组成的三维对象。
三角形网格是光栅化的基本单位（primitive）。

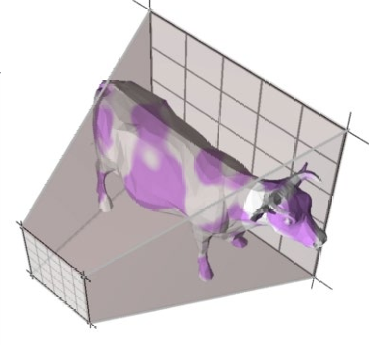

虚拟摄像机或观察者看到模型时，光栅化器会把三角形投影到二维屏幕（image plane）。
图中用虚线表示从三维模型到屏幕的投影。

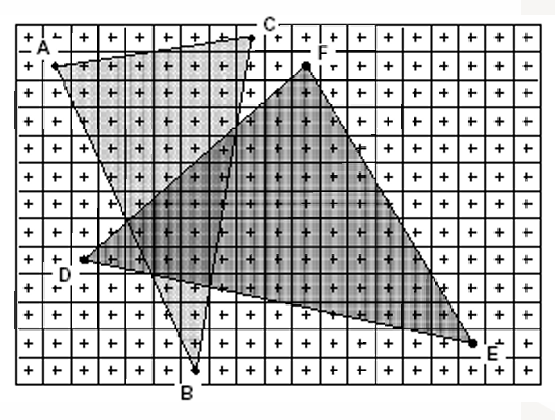

对于每个投影到屏幕上的三角形，光栅化器计算每个像素是否被覆盖（填充）。对每个像素计算深度（Depth），保留最靠近摄像机的像素值（z-buffer，确保前面的物体挡住后面的物体）。
伪代码如下。
for (each triangle)
for (each pixel)
if (triangle covers pixel)
keep closest hit图片右上角显示了填充后的像素结果（灰度图或 RGB 通道分离示意）。
然后每个三角形被投影之前，会先计算照明（Compute Illumination），即判断颜色、阴影、反射等近似光照效果。
右侧三个彩色方框（红、绿、蓝）可能是示意光栅化对每个颜色通道的处理。
2.1.1 3D Graphics Pipeline（3D 图形管线）

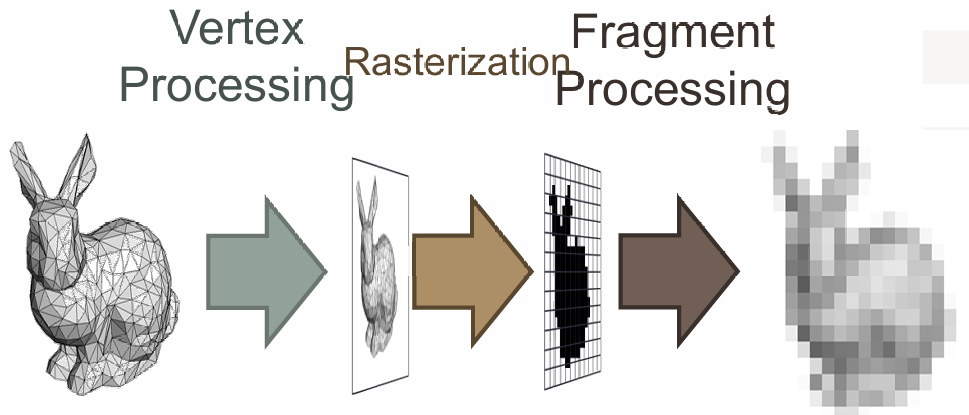

GPU 渲染三维模型到二维图像的整个流程如下：
- Vertex Processing（顶点处理）
输入：3D 模型的顶点信息（位置、法线、纹理坐标等）。
操作：将顶点从模型空间变换到世界空间，再变换到摄像机视图空间。
计算光照（可选）。
输出顶点坐标，用于后续光栅化。
图示：左边的兔子模型 → 投影到屏幕前的轮廓。 - Rasterization（光栅化）
功能：把三角形投影到二维屏幕平面，生成 fragments（片元）。
Fragments：类似像素，但尚未最终确定颜色。
每个 fragment 有二维位置和颜色信息。
图示：投影后的兔子轮廓 → 网格状片元。 - Fragment Processing（片元处理）
功能：对每个 fragment 进行处理，最终生成屏幕上的像素。
操作：隐藏面消除（Hidden Surface Removal）：只保留最靠近摄像机的 fragment。
颜色计算与合成（Compositing）：考虑透明度、光照、纹理等，得到最终像素颜色。
输出：最终二维图像，显示在屏幕上。

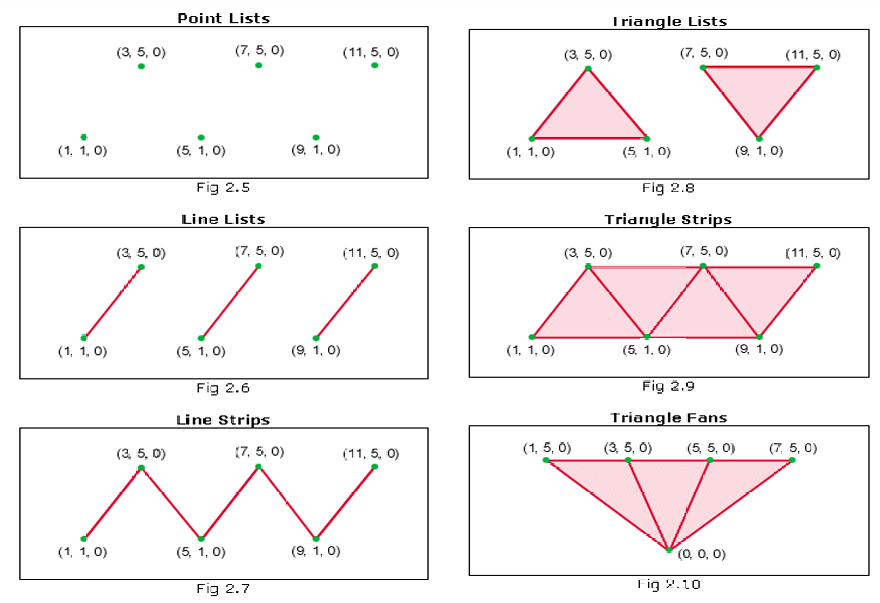

2.1.2 3D 图元（3D Primitives）
这一部分都可以参考 CPT205 知识点 CPT205 Pt.1。
这里介绍6钟基本图片。
- Point Lists（点列表）
只有点，没有线、没有面
图中就是一堆独立的绿色点
每个点互不连接
用途：粒子效果（雪花、星星、火花） - Line Lists（线段列表）
每两个点组成一条线
(A,B)、(C,D)、(E,F) 各自独立
线与线之间不连接
用途：绘制独立线段（比如辅助线） - Line Strips（连续线）
一条"连续折线"
点按顺序连接：A → B → C → D
不会断开
用途：路径、曲线、轨迹 - Triangle Lists（三角形列表）
每3个点组成一个独立三角形
(A,B,C)、(D,E,F)
每个三角形互不共享点
用途：最常见！构建3D模型的基础 - Triangle Strips（三角形带）
连续生成三角形（省点）
前3个点 = 第一个三角形
每增加一个点，就多一个三角形
例如：A,B,C → 三角形1
B,C,D → 三角形2
C,D,E → 三角形3
优点：更高效（减少重复顶点） - Triangle Fans（三角形扇）
所有三角形围绕一个中心点
中心点固定（图中底部那个点）
其他点围绕它形成"扇形"
用途：圆形、扇形结构（比如雷达、光束）
因此3D图元是由一组"顶点（vertices）"组成的一个完整3D对象。
最简单的图元是3D坐标系中的一组点，这叫做"点列表（point list）"。
通常，3D图元是多边形。多边形是由至少三个顶点围成的一个封闭3D图形。最简单的多边形是三角形。
图形API通常使用三角形来构建所有多边形，因为三角形的三个顶点一定在同一个平面上。
那如何做个立方体（cube）呢？

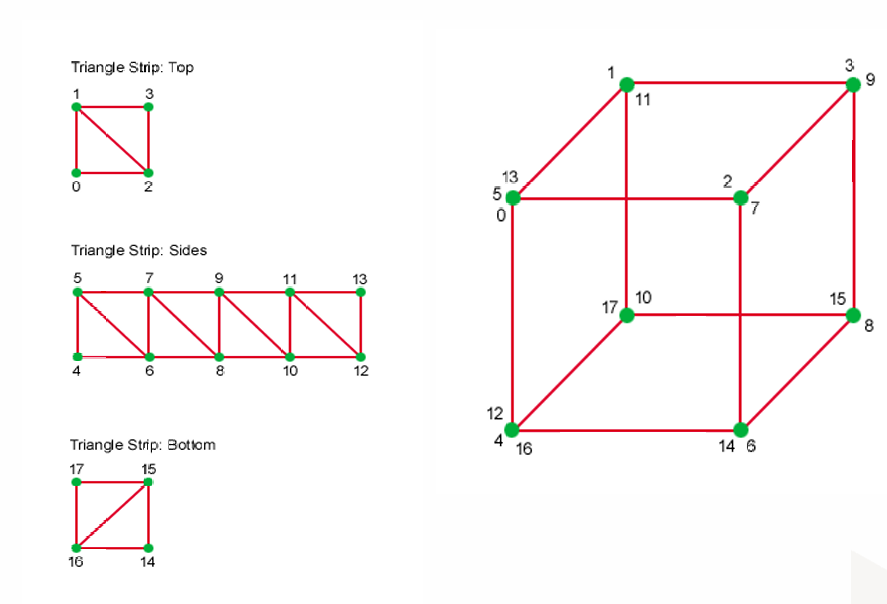

其实还是用三角形拼出来。一个立方体有6个面。
顶部用三角形带制作两个三角形拼成正方形，侧面用三角形带一次制作四个正方形，底部与顶部同理。
那我们在Unity里怎么实现呢？
Unity里用Mesh（网格）来实现。

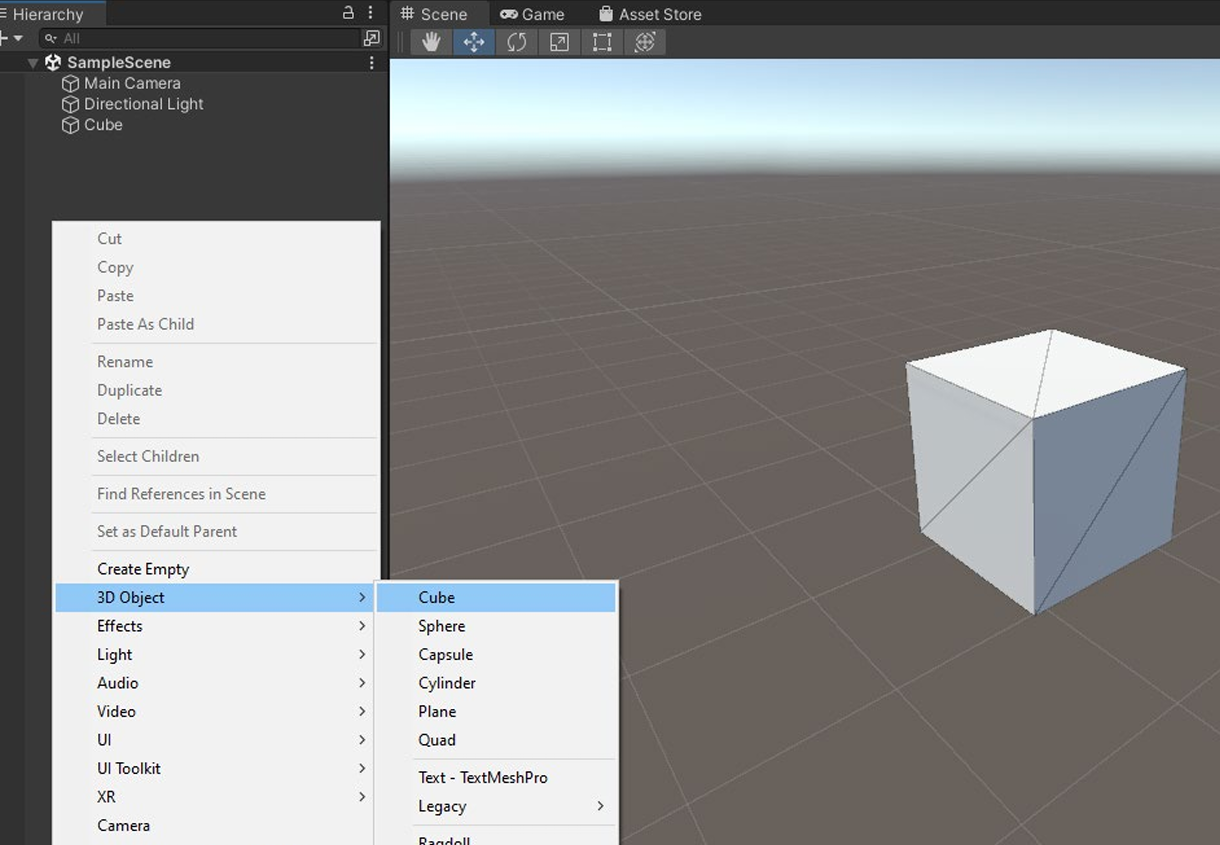

你看到的是一个普通的 Cube，但你能发现每个面都有对角线，是因为每个面其实被拆成了两个三角形。
所以Unity 也是用三角形来构建立方体的。

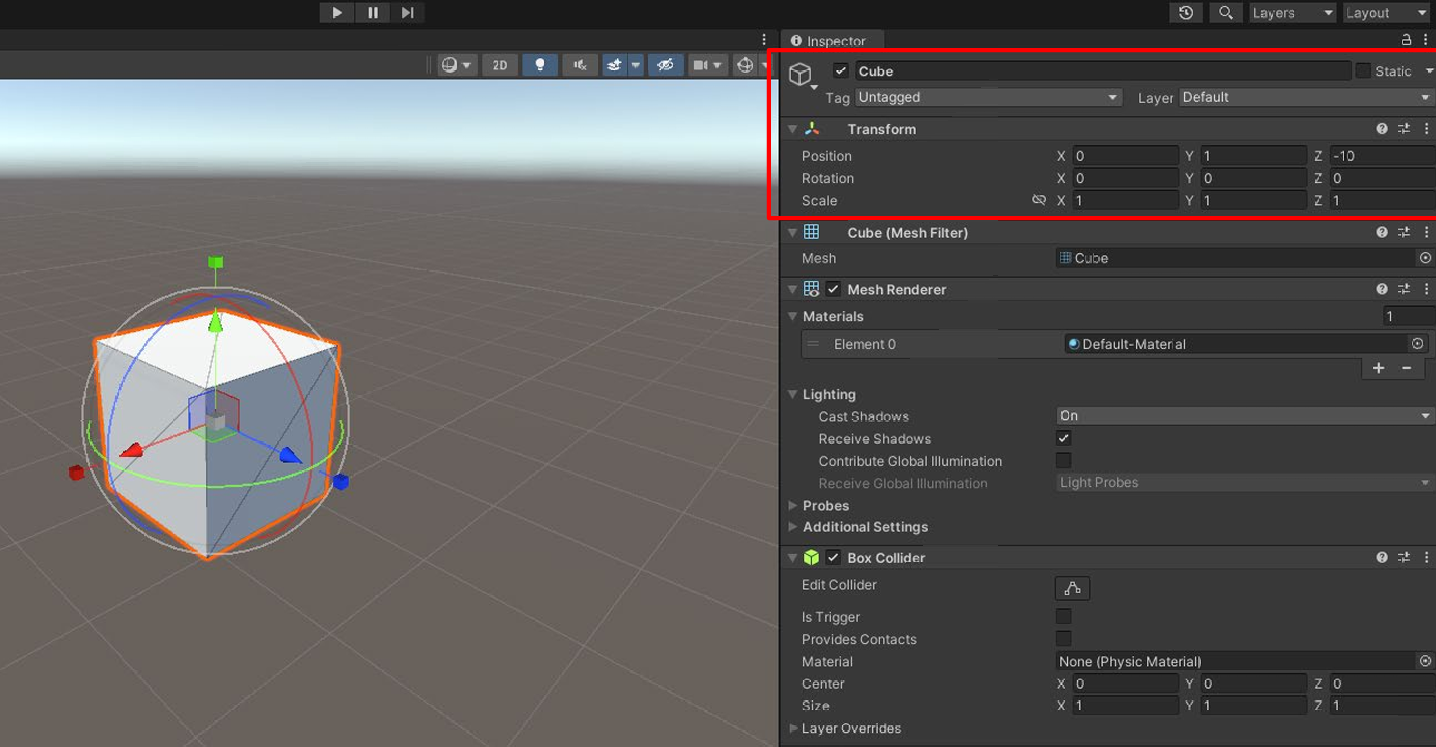

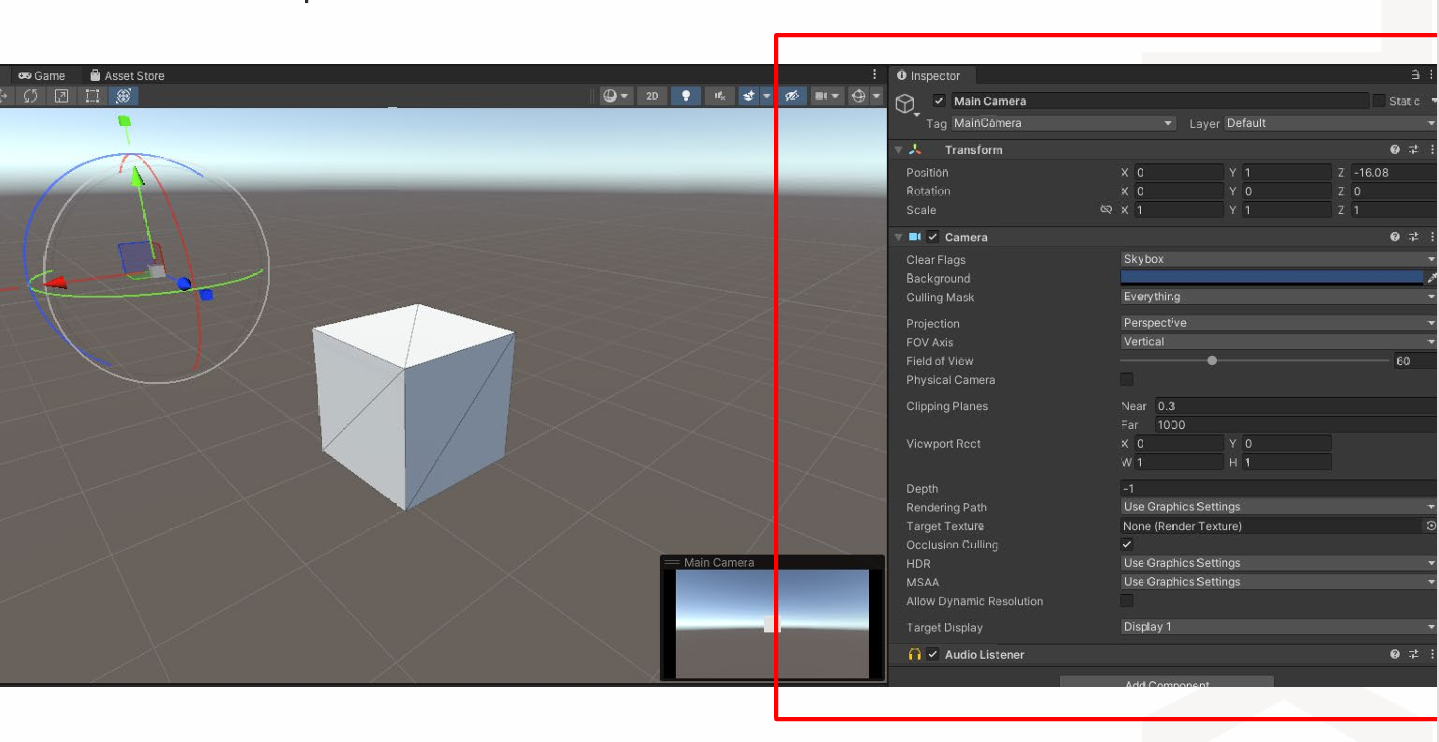

我们可以看右边 Inspector 面板信息。
在 Unity Inspector 里显示：Vertices: 24（顶点）、Triangles: 12（三角形）。
数学上的立方体确实只有 8 个角点，但：在图形学里是 24 个顶点，因为每个面有自己的法线（方向），每个面可能有不同纹理（UV）。所以一个角点会被拆成多个"独立顶点"，我们可以简单理解为 一个角 = 3个面 也就是 3个顶点。
12 个三角形很好理解，因为每个面是 2 个三角形。

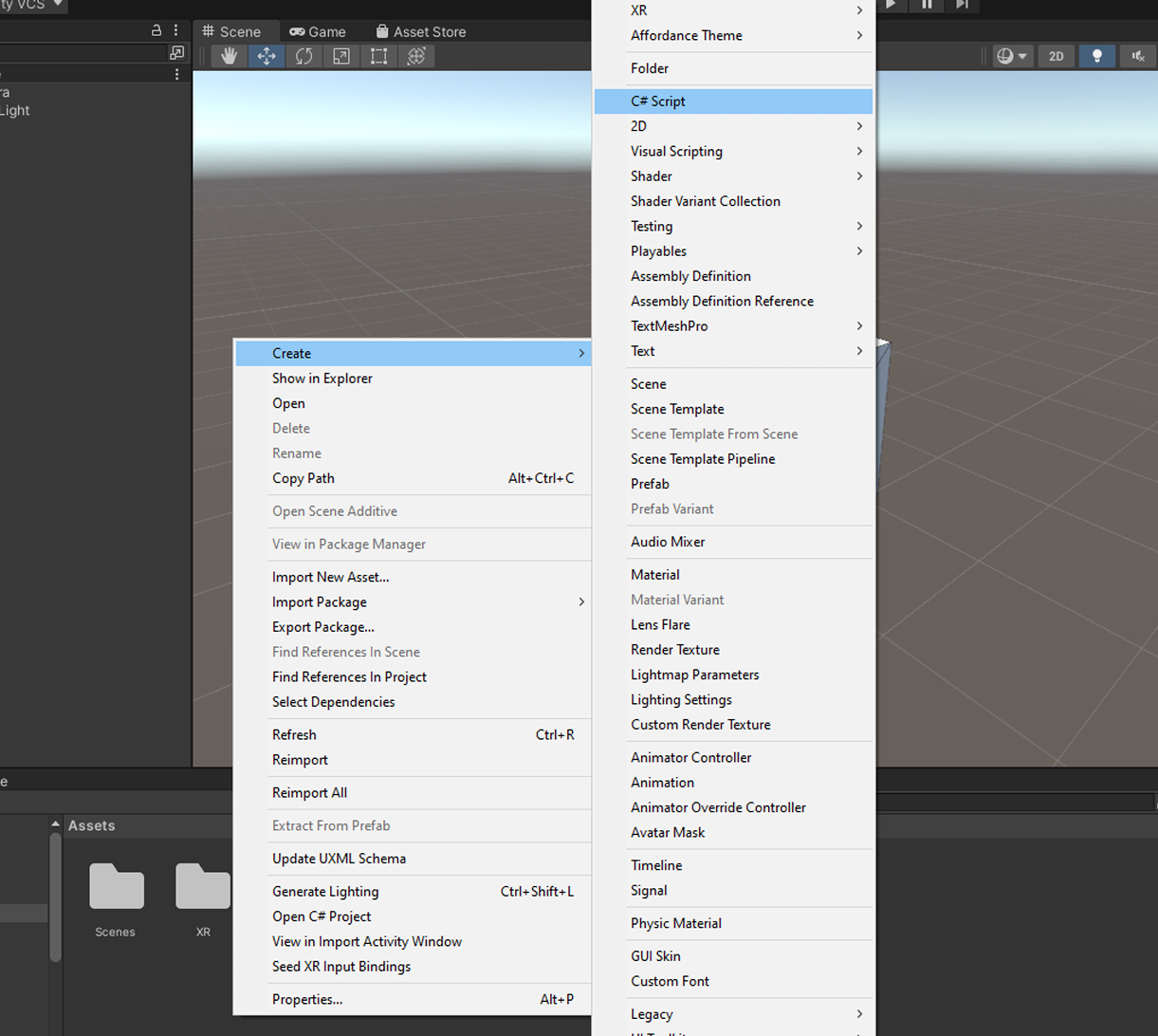

相关的代码如下。
csharp
Mesh myMesh = GetComponent<MeshFilter>().mesh;
Vector3[] vertices = myMesh.vertices;
int[] triangles = myMesh.triangles;这里的代码可以拿到相关网格的所有顶点，但是这里的 triangles 是三角形的索引而不是坐标，它是顶点的编号。

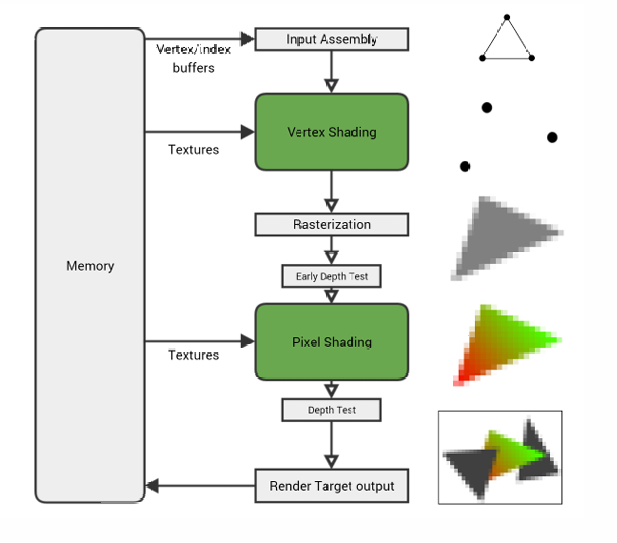

2.1.3 渲染管线（Rendering Pipeline）
我们现在解释一下渲染管线（Rendering Pipeline）在 GPU 里是怎么一步步工作的。
- Input Assembly（输入组装）
把来自内存（Memory）数据准备好：
顶点数据（vertex buffer）
索引数据（index buffer）
组合成：
点 / 线 / 三角形 - Vertex Shading（顶点着色器）
处理每一个顶点
计算位置（模型 → 屏幕）
可以做动画、变形 - Rasterization（光栅化）
把三角形变成像素
判断哪些像素被三角形覆盖
生成"片段（fragment）" - Early Depth Test（提前深度测试）
提前剔除看不见的像素
被挡住的直接丢掉
提高性能 - Pixel Shading（像素着色器）
给每个像素上色
计算颜色
加光照、阴影、纹理 - Depth Test（深度测试）
再次确认前后关系
哪个像素在前面？
哪个被遮挡？ - Render Target Output（输出）
最终写入屏幕
2.1.4 图形管线（Graphics Pipeline）
这一部分在 CPT205 中也很详细 相关知识点。

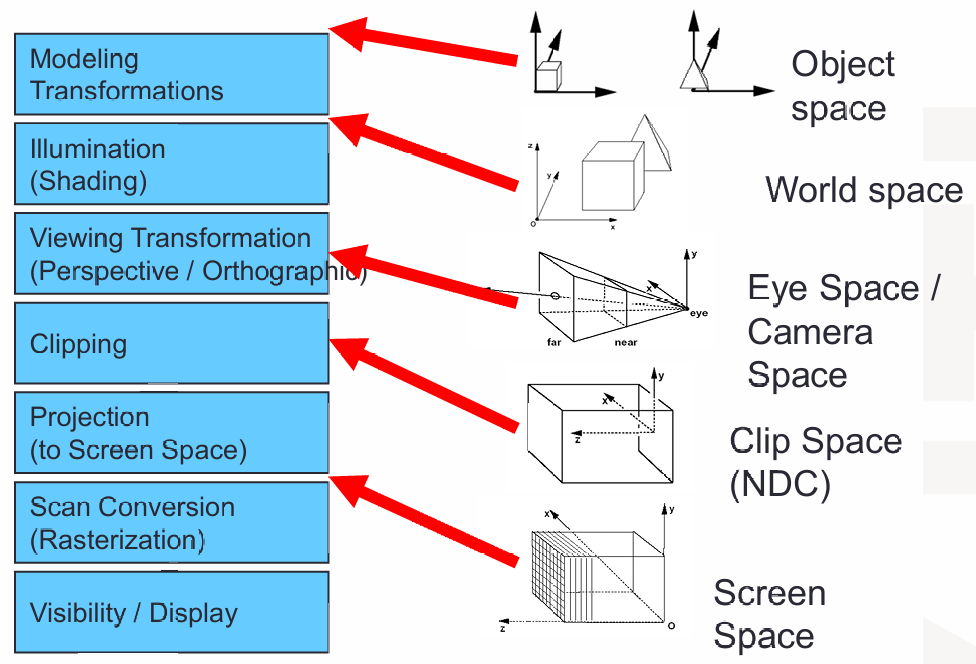

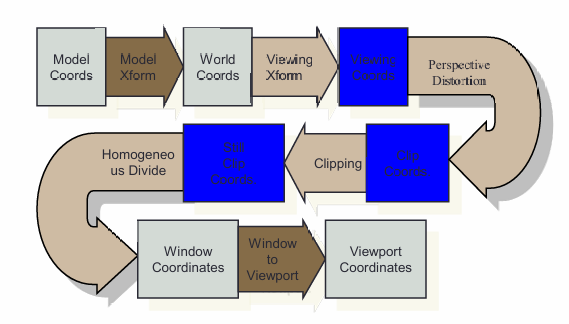

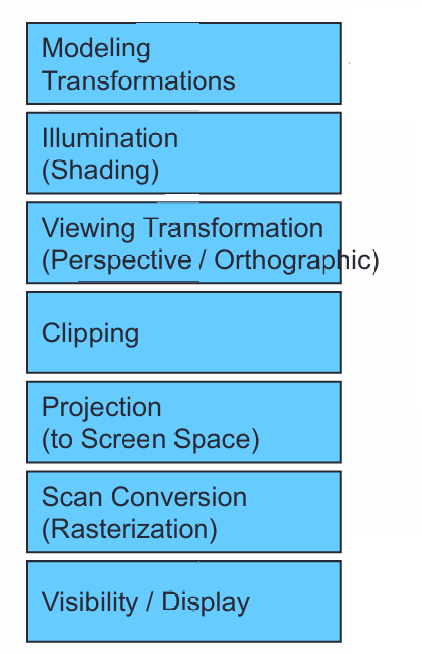

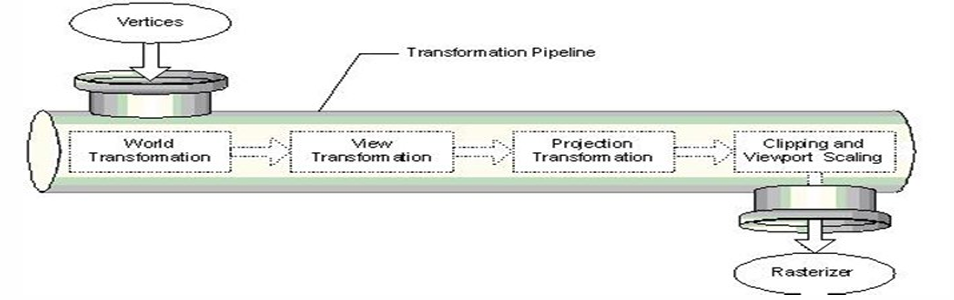

先是MC（Model Coordinate，模型坐标系）通过Modelling Transformation（模型变换）变换到WC（World Coordinate，世界坐标系），再通过Viewing Transformation（视图变换）变换到VC（Viewing Coordinate/Cammera Coordinate，相机坐标系），再通过Projection Transformation/Perspective Distortion（投影变换）变换到Perspective Coordinate（或者Clip Coordinates，裁剪坐标），再通过Clipping（裁剪）获得的是Still Clip Coordinate，再经过Homogeneous Divide（齐次除法）变换到NC（Normalization Coordinate，规范化坐标系，或者叫Window Coordinates），最后经过Window / Viewport Transform得到屏幕坐标（Screen Coordinates，或者叫Viewport Coordinates）。

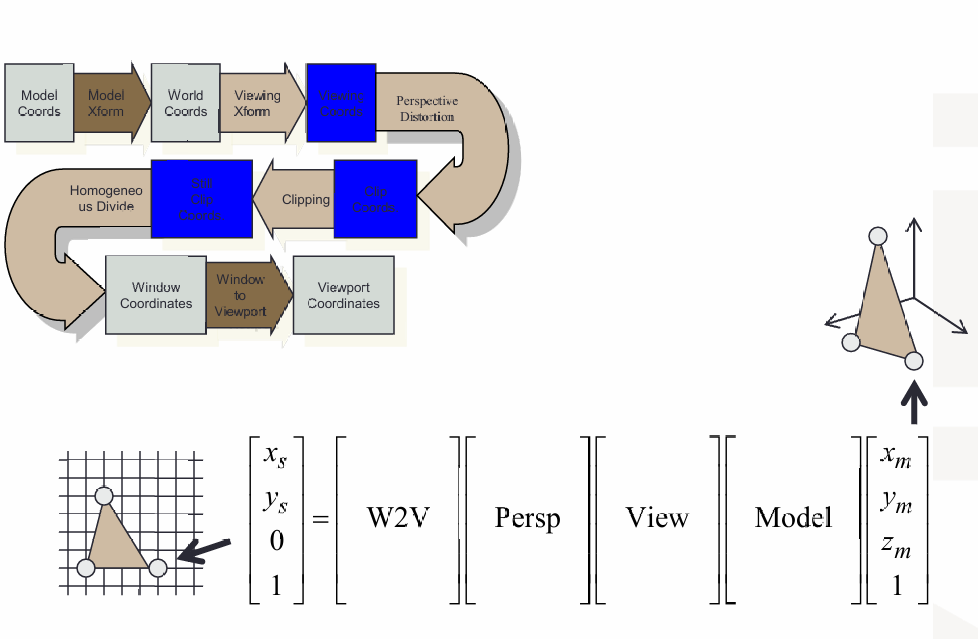

下面介绍一个更加详细的理论版本：
这里输入是Geometric model（几何模型）、Lighting model（光照模型）、Camera（相机）、Raster viewport（屏幕）。
输出是每个像素的颜色值RGB（24-bit颜色）。
渲染管线会经过一系列阶段处理图元（Primitives），每个阶段都会把结果传递给下一个阶段。
我们需要注意的是管线可以用不同方式表示和实现，不同系统/引擎实现流程不完全一样，有些阶段在硬件中执行，有些在软件中执行。例如GPU：光栅化、像素着色。CPU：准备数据、逻辑控制。某些阶段可以进行优化，并支持编程扩展。
2.1.4.1 Modeling Transformations（建模变换）

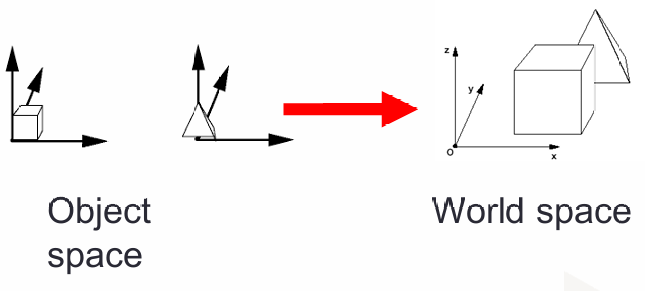

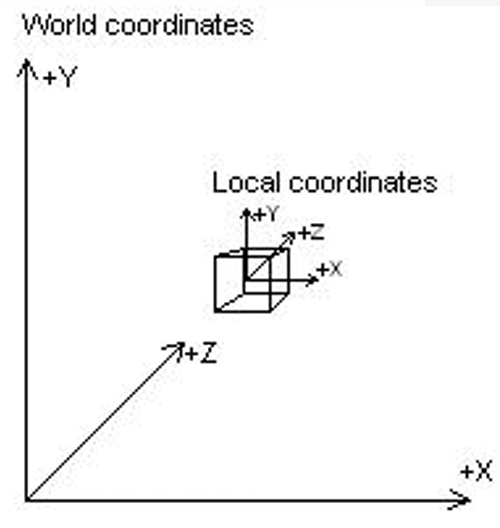

3D模型是在它"自己的坐标系"中定义的（对象空间 / Object Space），建模变换把模型放到一个统一的坐标系中（世界空间）。
2.1.4.2 Illumination（光照） / Shading（着色）
这一步决定物体看起来是什么颜色、亮不亮、有没有高光。
顶点的光照（着色）取决于：
- 材质（material）
- 表面属性（法线 normal）
- 光源（light sources）
还可以使用局部光照模型（比如 Diffuse、Ambient、Phong 等），常见的模型有：
- Ambient（环境光）
基础亮度
不管有没有光，都有一点亮
防止全黑 - Diffuse（漫反射）
最真实的基础光
光照角度越正 → 越亮
常见的"自然光效果" - Phong（高光）
反光点
金属、塑料那种"闪光点"

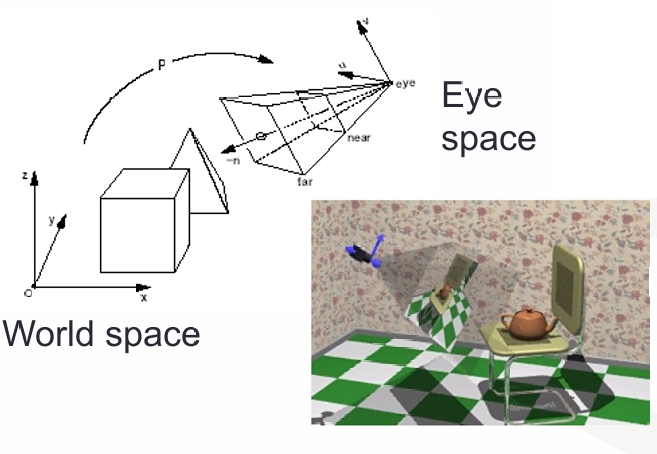

2.1.4.3 Viewing Transformation（视图变换 / 相机变换）

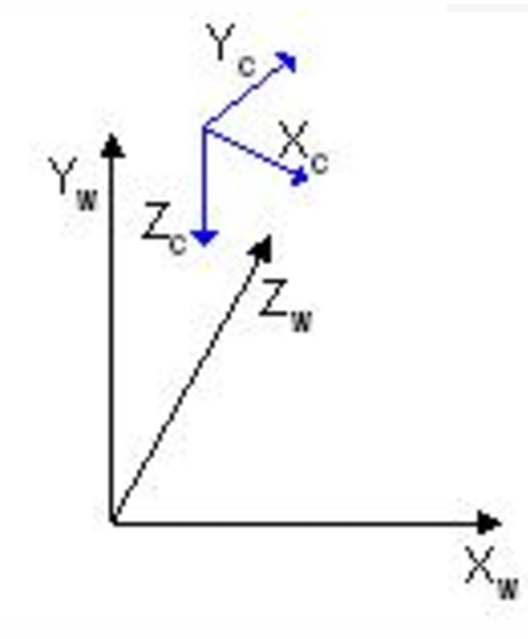

把世界空间（World Space）映射到眼睛空间（Eye Space）.
具体操作是把相机位置移动到原点，并让视线方向对齐某个轴（通常是 z 轴）。
例如你相机在 (10, 0, 0)，看向原点。系统会把所有物体往左移动 10，让相机变成在 (0,0,0)。

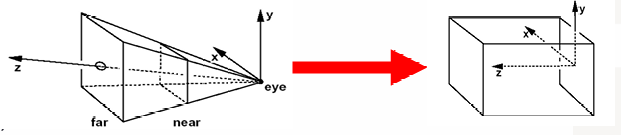

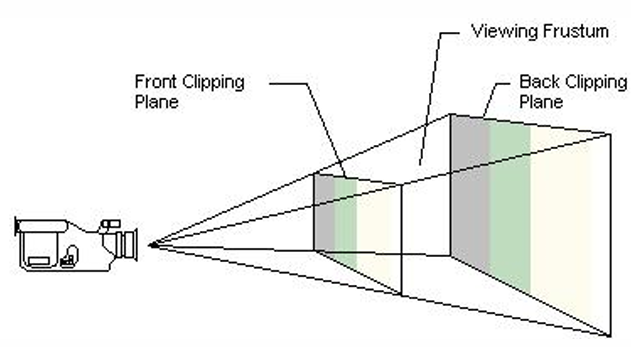

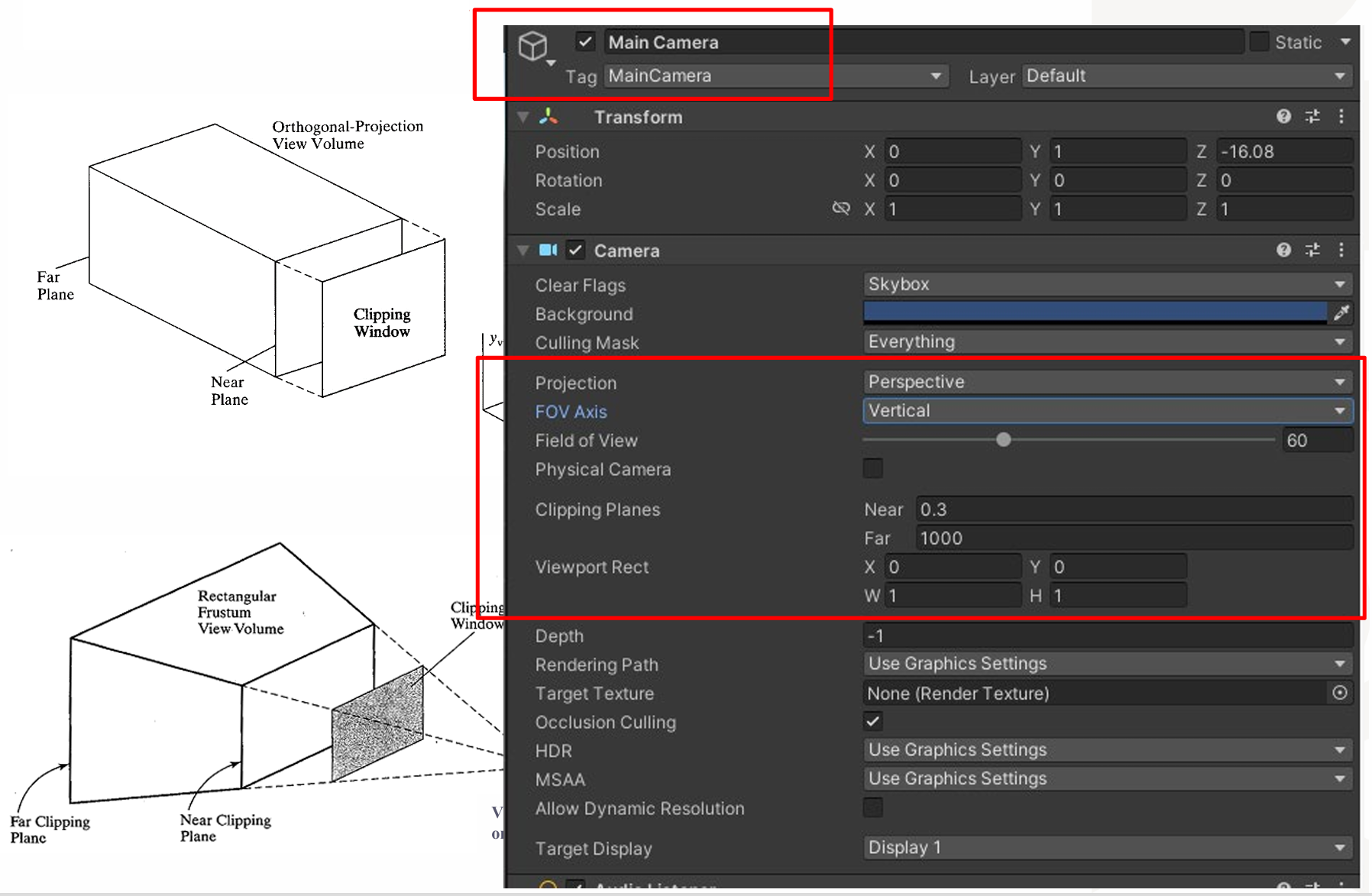

2.1.4.4 Clipping（裁剪）
这一步是将上一步结果转换到标准化设备坐标（NDC）

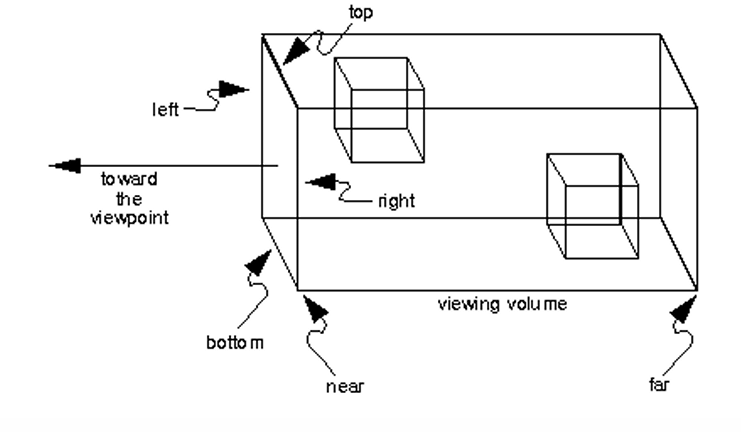

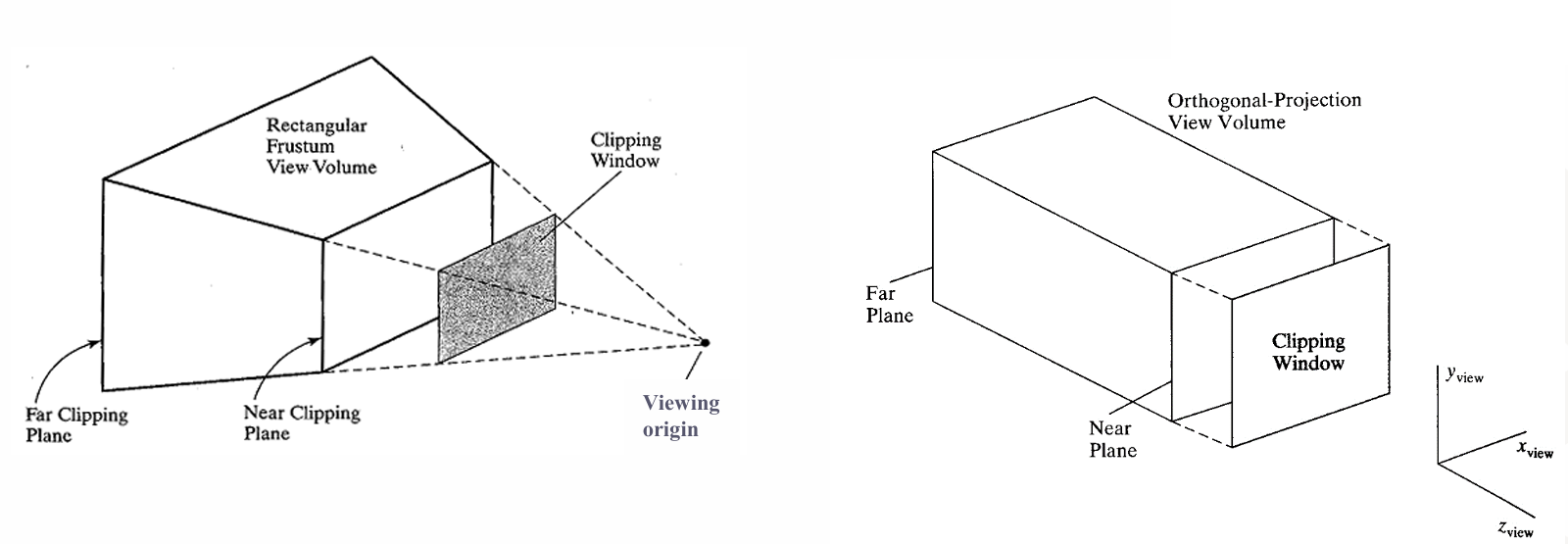

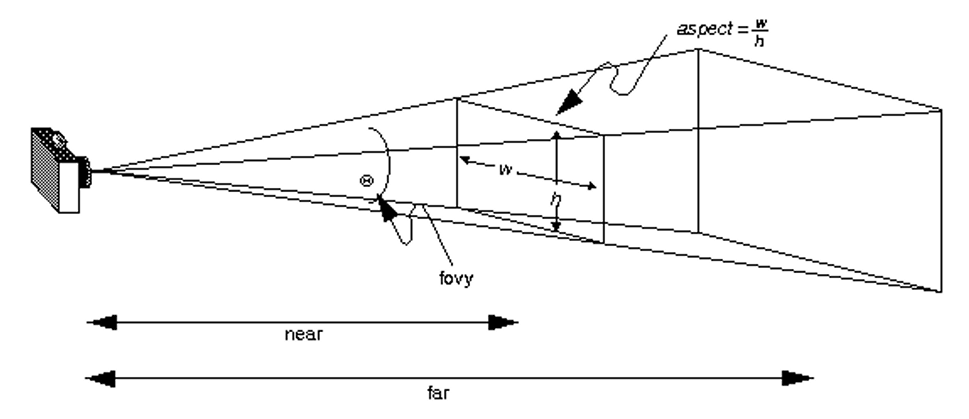

物体在视锥体（view frustum）之外的部分会被移除。
2.1.4.5 Projection（投影）
物体被投影到二维图像平面（屏幕空间）。
2.1.4.6 Rasterization（光栅化 / 扫描转换）
把物体光栅化为像素，在过程中进行插值（颜色、深度等）。
可以分成 3 步：
- 覆盖测试（Coverage）
判断：
哪个像素在三角形里面？
在 → 生成 fragment（片段）
不在 → 忽略 - 插值（Interpolation）
从顶点"推算"每个像素的数据：
比如：
颜色（Color）
深度（Depth）
法线（Normal）
纹理坐标（UV）
例如：
三角形三个顶点是红、绿、蓝。那么 中间的像素 = 混合颜色（渐变） - 生成 Fragment（片元）
每个像素候选点叫Fragment（片段）
注意：Fragment ≠ 最终像素，还要经过后面的测试（深度测试等）。
2.1.4.7 Visibility / Display（可见性 / 显示）
每个像素会记录"离相机最近的物体"，这里依靠的机制是 Z-buffer。
渲染时：新像素更近 → 覆盖
更远 → 丢弃
图形管线几乎每一步都在改变坐标系，变换是理解3D图形的核心。

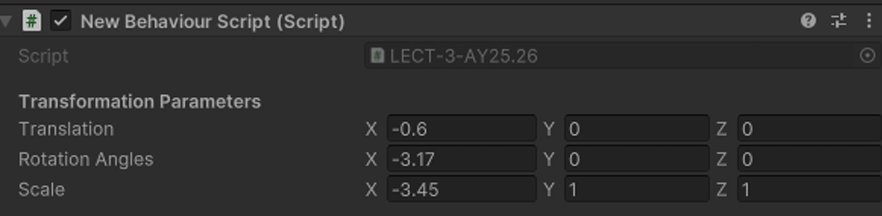

你看到的一切操作：移动（Position）、旋转（Rotation）、缩放（Scale）、相机视角。本质都是矩阵变换（Matrix Transform）。

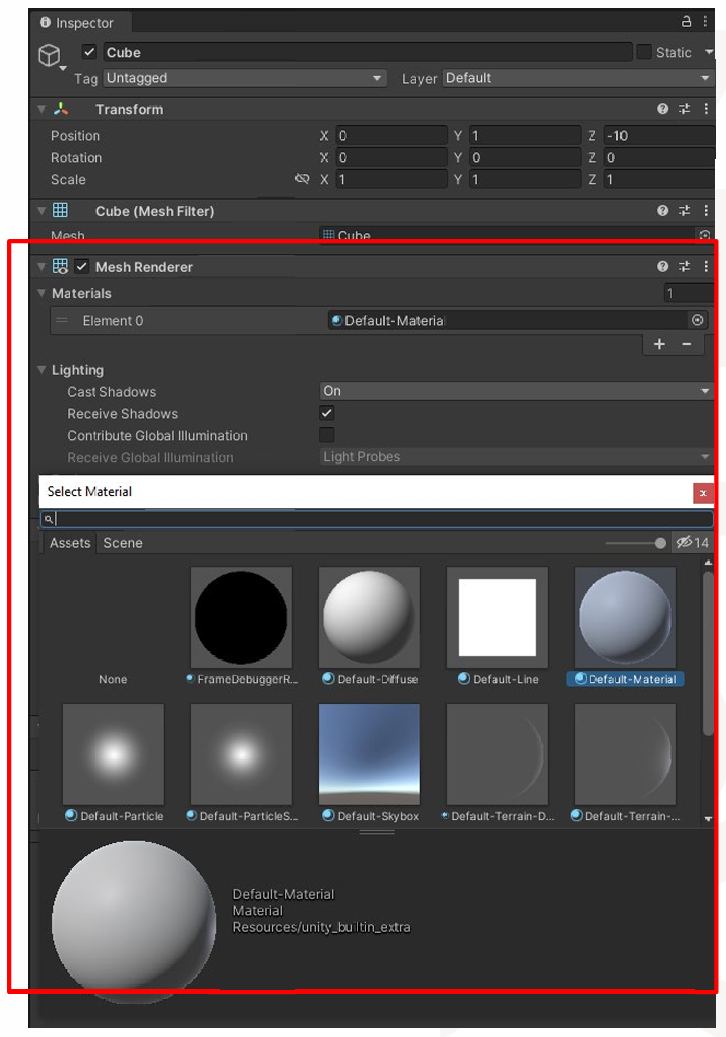

2.1.4.8 Unity中的渲染
Unity帮你封装了整个Graphics Pipeline，我们主要控制"模型 + 材质 + Shader"。
Mesh Renderer 负责提交 Draw Call（绘制调用）。
Mesh Renderer负责告诉GPU画哪个模型、用什么材质、在哪里画。
渲染状态（如裁剪、深度测试）和光照由材质和Shader控制。
2.1.4.9 Common Coordinate Systems（常见坐标系）
我们现在总结一下这里遇到的坐标系。
- Object Space（物体坐标）
每个物体自己的坐标系。 - World Space（世界坐标）
所有物体共享的坐标系。 - Eye Space / Camera Space（相机坐标）
基于相机视锥体的坐标系。 - Clip Space / NDC（标准化设备坐标）

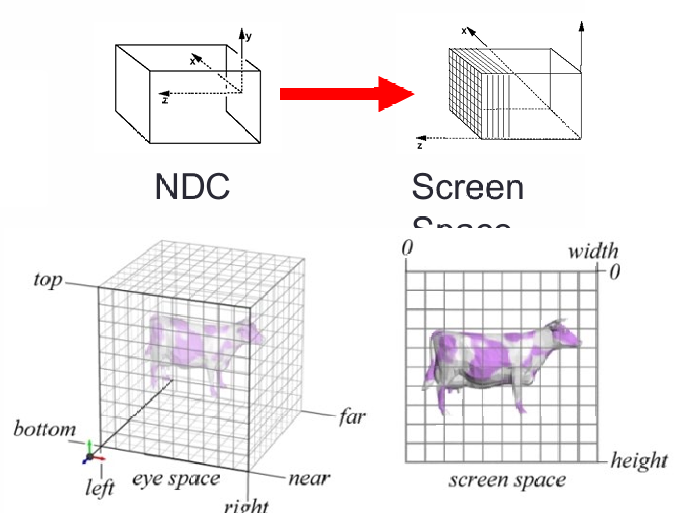

坐标被压缩到 [-1,1] 范围。 - Screen Space（屏幕坐标）
根据硬件（分辨率）定义的坐标。
2.1.4.10 Common Space（常见空间）
这个和前面近似。
- Object Space（物体空间）
每个模型自己的坐标
比如一个立方体以自己中心为原点 - World Space（世界空间）
所有物体统一放在同一个场景里。 - Eye Space / Camera Space（观察空间）
对应步骤：Viewing Transformation（视图变换）。把"世界"转换成"摄像机视角"。 - Clip Space（裁剪空间）
对应步骤：Projection + Clipping。把3D视锥（camera frustum）变成一个标准盒子。 - Screen Space（屏幕空间）
对应步骤：Rasterization（光栅化）。把标准坐标映射到屏幕像素。 - Visibility / Display（最终显示）
使用Depth Buffer（深度缓冲）。每个像素只显示离摄像机最近"的物体。

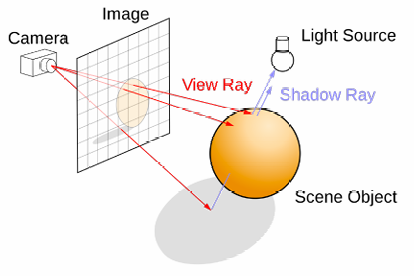

2.2 Ray Tracing（光线追踪）
步骤如下：
- 从摄像机或观察者的每个像素出发，发射一条采样光线（View Ray）。
- 光线穿过像素平面，检测与场景中物体的交点。
- 计算光照、反射、折射、阴影等效果（包括 Shadow Ray）。
特点：更逼真，可以模拟真实光的物理传播，但计算量大，传统上用于离线渲染。
3. 变换（Transformation）
Transformation（变换）让你可以控制物体在哪、怎么看、怎么显示。
变换可以把模型旋转成任何方向，可以控制"相机在哪看"，还可以把3D世界变成2D屏幕。

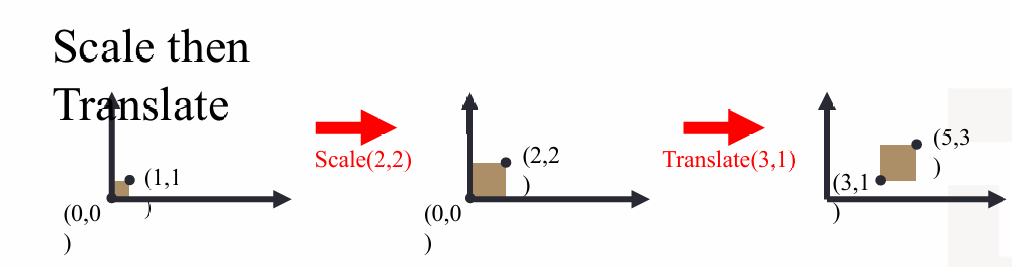

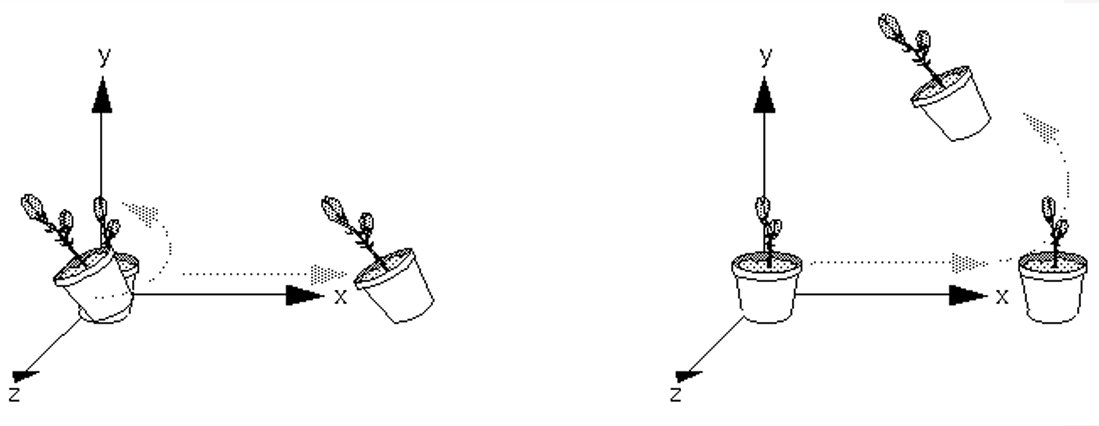

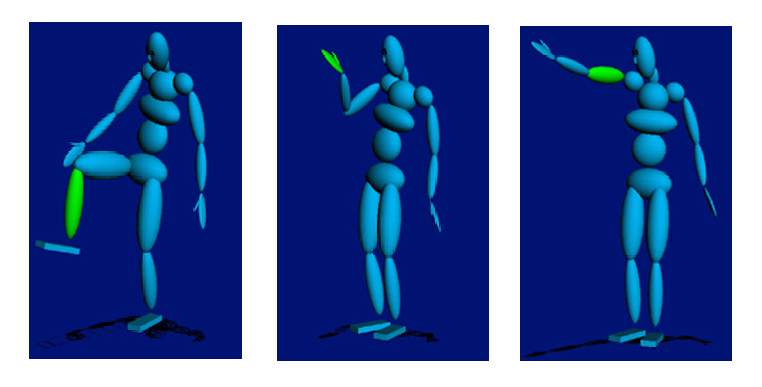

我们可以组合多个变换，模拟复杂运动。
这一部分也可以参考 CPT205知识。

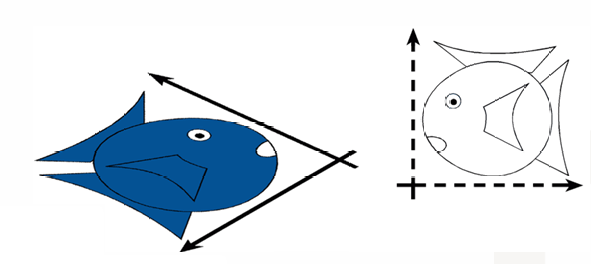

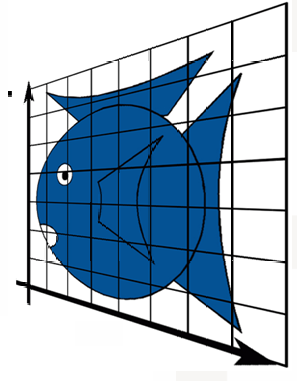

我们从最简单的二维开始理解。变换就是把一个点从一个坐标系"变换"到另一个坐标系。
原来的点 ( x , y ) (x, y) (x,y)，变换之后变为 ( x ′ , y ′ ) (x', y') (x′,y′)。
我们可以用一个通用变换公式去概括。

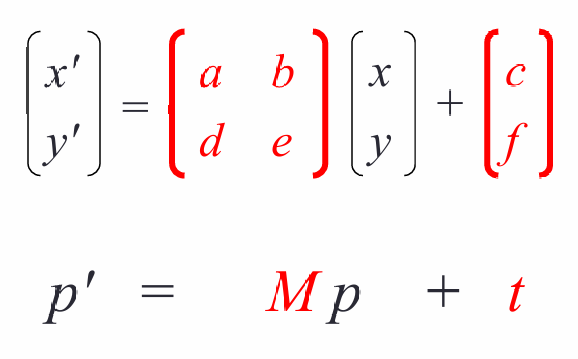

x ′ = a x + b y + c x' = ax + by + c x′=ax+by+c
y ′ = d x + e y + f y' = dx + ey + f y′=dx+ey+f
a, b, d, e控制旋转（Rotate）、缩放（Scale）、拉伸（Shear）。
c, f控制平移（Translation）

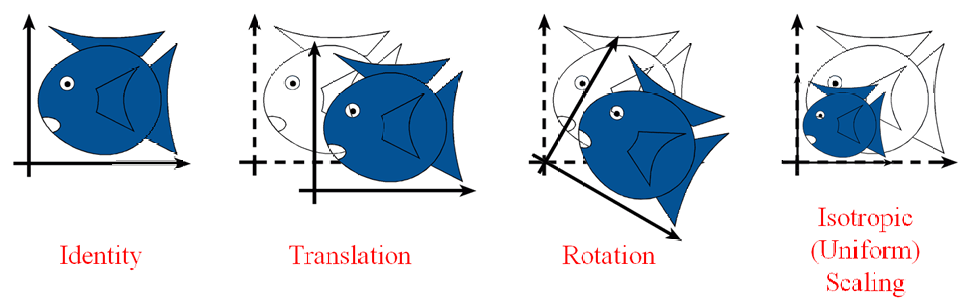

3.1 四种基本变换
- Identity（恒等变换）
什么都不做。 - Translation（平移）
把物体移动位置。 - Rotation（旋转）
围绕某个点旋转。 - Scaling（缩放）
改变大小。
这些操作可以组合，而且都可以还原，但是除了把物体缩放成0以外。
3.2 Rigid-Body / Euclidean Transforms（刚体变换 / 欧几里得变换）
这是不改变形状和大小的变换。
具有两个关键性质：
- Preserves distances（保持距离）：点与点之间的距离不变。
- Preserves angles（保持角度）：所有角度都不变。
所以刚刚提到的四种中只有 Scaling 不包含，其余的都是刚体变换。
3.3 相似变换（Similarity Transformations）
相似变换指的是保持角度不变，长度可以改变（因为可以缩放）。所以就是形状不变，但大小可以变。
因此 相似变换 = 刚体变换 + 等比缩放。
3.4 线性变换（Linear Transformation）
线性变换 = 不包含平移的变换
也就是说原点 (0,0) 一定还是在原点。

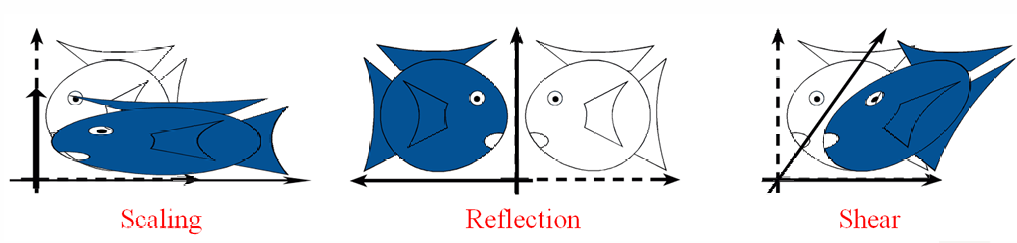

常见的线性变换有：
- 缩放（Scaling），放大或缩小物体，可以是等比（uniform）也可以是不等比（non-uniform）。
- 反射（Reflection），镜像翻转（比如左右翻转）。
- 剪切（Shear），把物体"推斜"。
线性变化符合下面两个性质。 - L ( p + q ) = L ( p ) + L ( q ) L(p+q)=L(p)+L(q) L(p+q)=L(p)+L(q)，两个点一起变换，等于分别变换再合起来。
- L ( a p ) = a L ( p ) L(ap)=aL(p) L(ap)=aL(p)，先放大再变换 = 先变换再放大。
这两个性质是判断是否是线性变换的参考依据，因此如果有平移，那就一定不是线性变换。
3.5 仿射变换（Affine Transformation）
仿射变换 = 线性变换 + 平移.
其的核心是preserves parallel lines（保持平行线）。
原来是平行的线 → 变换后还是平行。
因此仿射变换包含了刚刚提到的一切变换。
3.6 投影变换（Projective Transformation）
投影变换 = 模拟"透视效果"的变换.
也就是现实中的近大远小，或者平行线的尽头会相交（铁轨）。

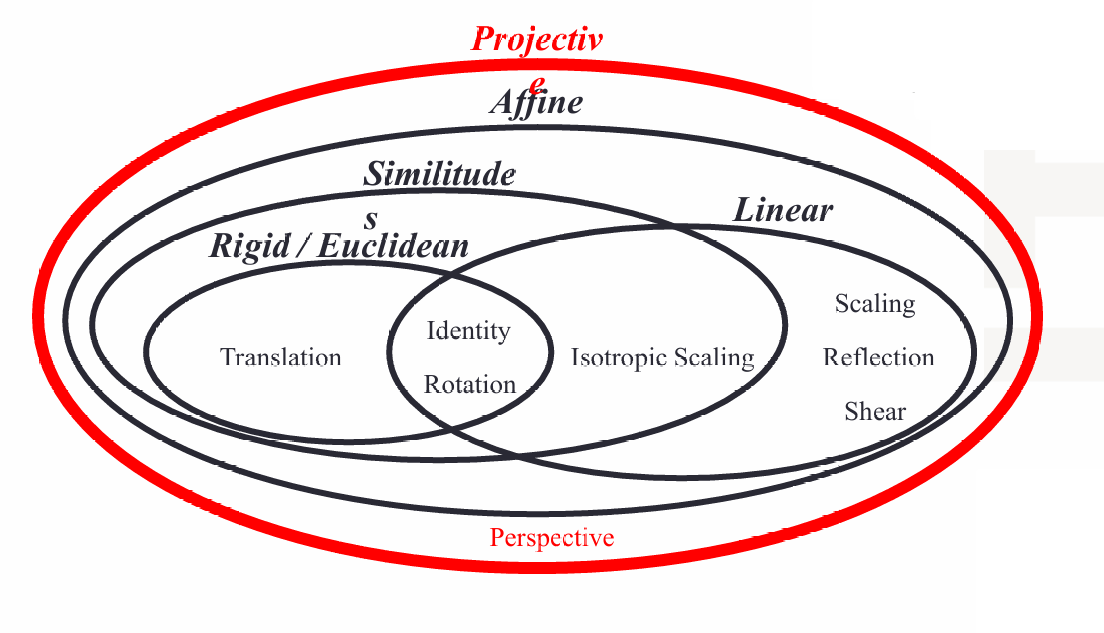

它又包含前面提到的所有，所以这些变换的关系图如下。
3.7 透视投影（Perspective Projection）

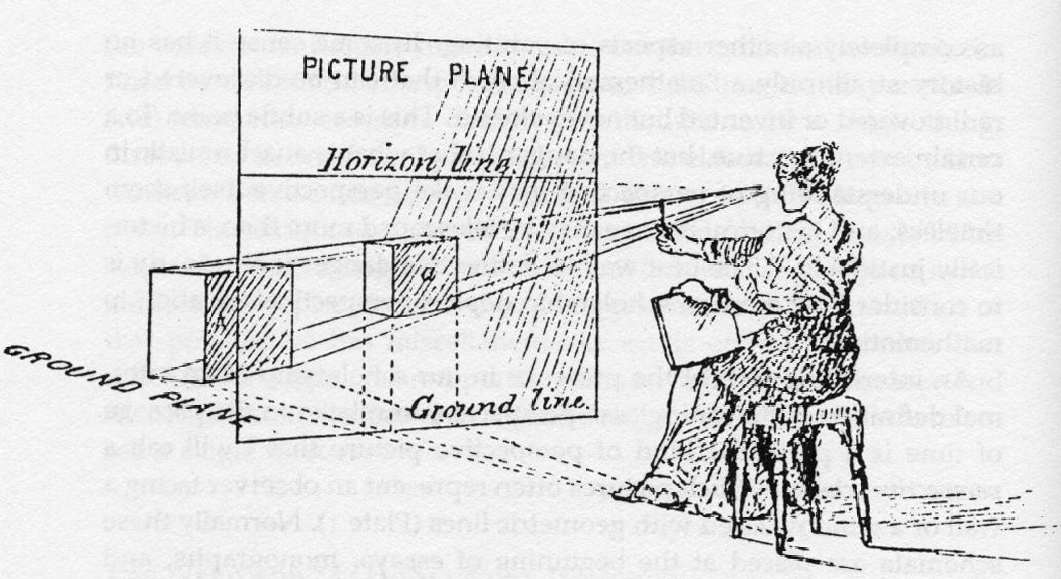

透视投影就是用"人的眼睛"来看世界，把3D变成2D。
4. 变换（Transformation）的表示
这里也和CPT205知识点一致。

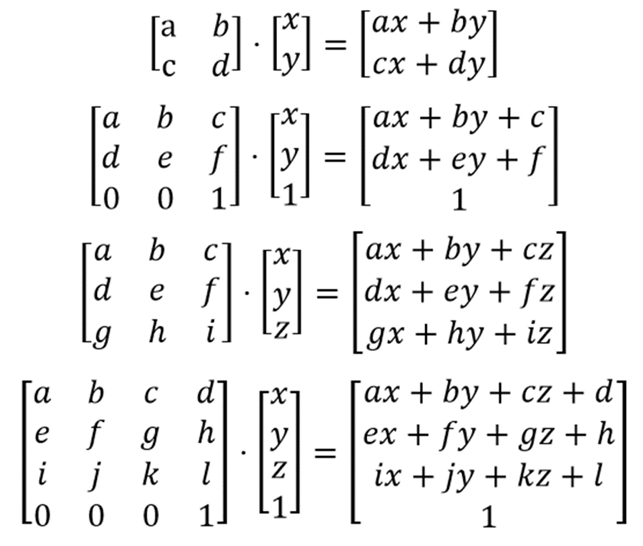

在图形学中用矩阵进行表示。
最基础的：
x ′ = a x + b y + c x' = ax + by + c x′=ax+by+c
y ′ = d x + e y + f y' = dx + ey + f y′=dx+ey+f
所以用矩阵表示就如下所示：
x ′ y ′ \] = \[ a b d e \] \[ x y \] + \[ c f \] \\begin{bmatrix} x' \\\\ y'\\end{bmatrix}= \\begin{bmatrix} a \& b \\\\ d \& e \\end{bmatrix} \\begin{bmatrix} x \\\\ y \\end{bmatrix} + \\begin{bmatrix} c \\\\ f \\end{bmatrix} \[x′y′\]=\[adbe\]\[xy\]+\[cf
简写为：
p ′ = M p + t p' = M p + t p′=Mp+t
这里 M M M是变换矩阵（改变形状）， t t t是平移向量（改变位置）。
4.1 齐次坐标（Homogeneous Coordinates）
我们给坐标多加一维（ w w w），让所有变换都可以用"矩阵乘法"统一表示。
正如前面所说，这里还有一个平移向量，因此无法用矩阵乘法统一表示。
所以我们现在加一个维度（ w w w）。
所以现在矩阵表示为。

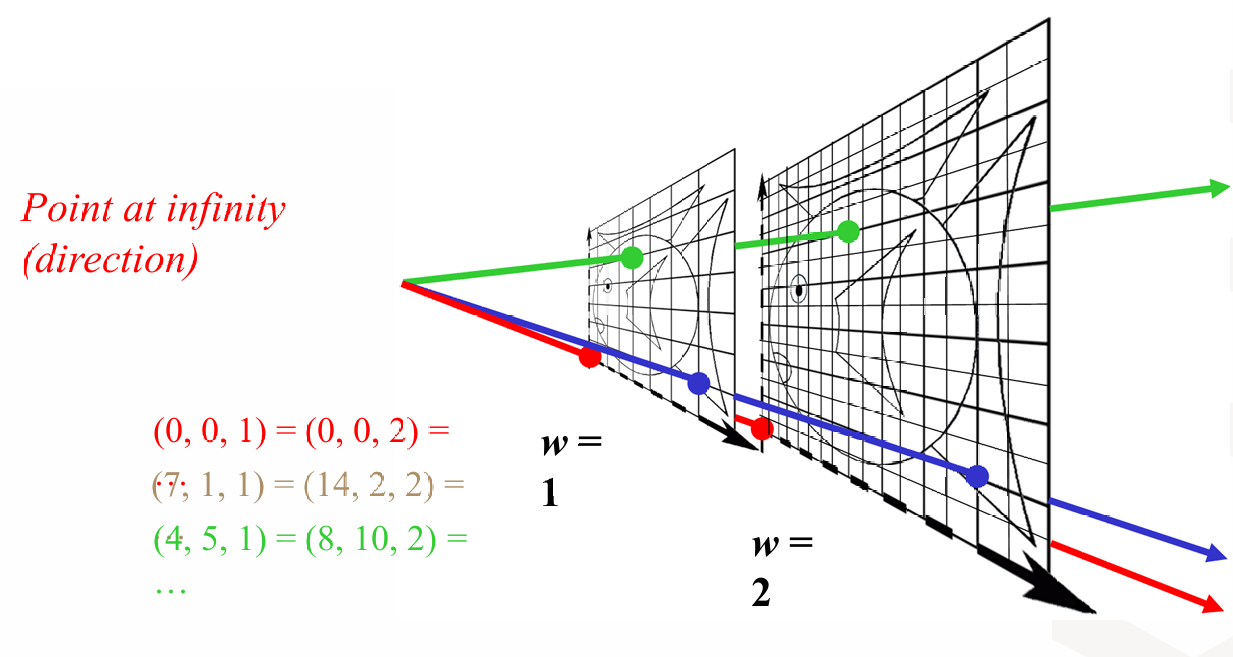

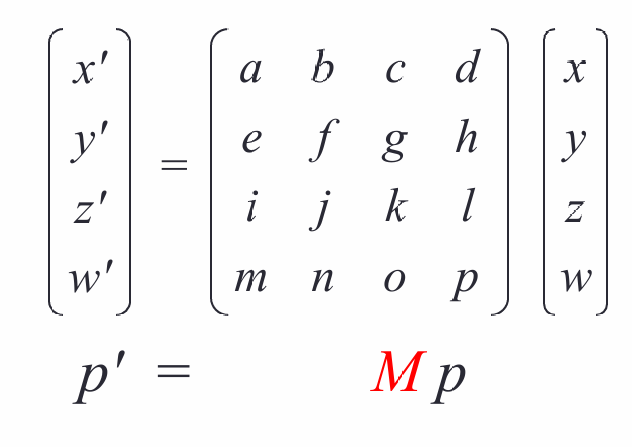

x ′ y ′ z ′ w ′ \] = \[ a b c d e f g h i j k l m n o p \] \[ x y z w \] \\begin{bmatrix} x' \\\\ y' \\\\ z' \\\\ w' \\end{bmatrix}= \\begin{bmatrix} a \& b \& c \& d \\\\ e \& f \& g \& h \\\\ i \& j \& k \& l \\\\ m \& n \& o \& p \\end{bmatrix} \\begin{bmatrix} x \\\\ y \\\\ z \\\\ w \\end{bmatrix} x′y′z′w′ = aeimbfjncgkodhlp xyzw 简写为 p ′ = M p p' = M p p′=Mp  #### 4.1.1 齐次坐标把平移变成矩阵乘法 x ′ = a x + b y + c x' = ax + by + c x′=ax+by+c y ′ = d x + e y + f y' = dx + ey + f y′=dx+ey+f 原来的写法如下： \[ x ′ y ′ \] = \[ a b d e \] \[ x y \] + \[ c f \] \\begin{bmatrix} x' \\\\ y' \\end{bmatrix}= \\begin{bmatrix} a \& b \\\\ d \& e \\end{bmatrix} \\begin{bmatrix} x \\\\ y \\end{bmatrix} + \\begin{bmatrix} c \\\\ f \\end{bmatrix} \[x′y′\]=\[adbe\]\[xy\]+\[cf
现在我们改成齐次坐标就可以转化为：
x ′ y ′ 1 \] = \[ a b c d e f 0 0 1 \] \[ x y 1 \] \\begin{bmatrix} x' \\\\ y' \\\\ 1 \\end{bmatrix}= \\begin{bmatrix} a \& b \& c \\\\ d \& e \& f \\\\ 0 \& 0 \& 1 \\end{bmatrix} \\begin{bmatrix} x \\\\ y \\\\ 1 \\end{bmatrix} x′y′1 = ad0be0cf1 xy1 这就完成了从 p ′ = M p + t p' = M p + t p′=Mp+t到 p ′ = M p p' = M p p′=Mp的转化。 #### 4.1.2 w w w的意义 由于通常 w = 1 w=1 w=1，所以我们可以忽视它。 \[ x ′ y ′ z ′ 1 \] = \[ a b c d e f g h i j k l 0 0 0 1 \] \[ x y z 1 \] \\begin{bmatrix} x' \\\\ y' \\\\ z' \\\\ 1 \\end{bmatrix}= \\begin{bmatrix} a \& b \& c \& d \\\\ e \& f \& g \& h \\\\ i \& j \& k \& l \\\\ 0 \& 0 \& 0 \& 1 \\end{bmatrix} \\begin{bmatrix} x \\\\ y \\\\ z \\\\ 1 \\end{bmatrix} x′y′z′1 = aei0bfj0cgk0dhl1 xyz1 如果我们使用仿射变换矩阵（Affine matrix）进行变换，那么就不会改变 w w w，也就是如果平移、旋转、缩放、剪切，都不会改变 w w w ，但是如果进行投射变换（Perspective），那么 w w w就会变。 我们可以将 w w w作为一个缩放因子。齐次坐标最终要除以 w w w才能得到真实坐标。这一步叫做归一化/齐次化（Homogenization）。  如图所示，这里 ( 8 , 10 , 2 ) → ( 8 / 2 , 10 / 2 , 2 / 2 ) = ( 4 , 5 , 1 ) (8,10,2)→(8/2,10/2,2/2)=(4,5,1) (8,10,2)→(8/2,10/2,2/2)=(4,5,1)， ( x , y , w ) (x, y, w) (x,y,w)和 ( k x , k y , k w ) (kx, ky, kw) (kx,ky,kw)表示同一个点。 所以在在透视投影里远的点 → w 变大，然后除以 w → 变小，从而产生近大远小的效果。 这里的特殊情况是 w = 0 w=0 w=0，这里代表无穷远点（方向）。 ### 4.2 平移（Translation） 我们现在看在齐次坐标下怎么表示这些变换操作，我们从平移开始。   t x t_x tx表示沿 x x x轴移动多少。 t y t_y ty表示沿 y y y轴移动多少。 t z t_z tz表示沿 z z z轴移动多少。 ### 4.3 缩放（Scale） 缩放与平移类似。   s x s_x sx表示沿 x x x轴移动多少。 s y s_y sy表示沿 y y y轴移动多少。 s z s_z sz表示沿 z z z轴移动多少。 ### 4.4 旋转（Rotation） 计算机图形学是右手坐标系，所以逆时针是正方向。   这里图片展示的是绕z轴，绕不同轴的结果如下。  #### 4.4.1 绕任意轴旋转（Rodrigues 公式）  我们现在定义一个方向向量（单位向量） ( k x , k y , k z ) (kx, ky, kz) (kx,ky,kz)，它是旋转轴。 例如： k = ( 0 , 1 , 0 ) k = (0, 1, 0) k=(0,1,0)就是绕 y y y轴旋转。  ### 4.5 变换组合 我们现在知道了如何进行单个变换操作，当然我们可以组合这些操作。 如下图所示。  我们先缩放 Scale(2,2)，再平移 Translate(3,1)。 所以原始点 ( 1 , 1 ) (1,1) (1,1)就到了 ( 5 , 3 ) (5,3) (5,3)。 公式为 p ′ = T ( S p ) p' = T ( S p ) p′=T(Sp) 注意这里是矩阵，所以右边的先作用，因此 p ′ = T ( S ( p ) ) p' = T(S(p)) p′=T(S(p))，变为矩阵就是 T ⋅ S T · S T⋅S 平移矩阵： T = \[ 1 0 3 0 1 1 0 0 1 \] T = \\begin{bmatrix} 1 \& 0 \& 3 \\\\ 0 \& 1 \& 1 \\\\ 0 \& 0 \& 1 \\end{bmatrix} T= 100010311 缩放矩阵： S = \[ 2 0 0 0 2 0 0 0 1 \] S = \\begin{bmatrix} 2 \& 0 \& 0 \\\\ 0 \& 2 \& 0 \\\\ 0 \& 0 \& 1 \\end{bmatrix} S= 200020001 所以组合在一起那就是： T S = \[ 1 0 3 0 1 1 0 0 1 \] \[ 2 0 0 0 2 0 0 0 1 \] = \[ 2 0 3 0 2 1 0 0 1 \] TS =\\begin{bmatrix} 1 \& 0 \& 3 \\\\ 0 \& 1 \& 1 \\\\ 0 \& 0 \& 1 \\end{bmatrix}\\begin{bmatrix} 2 \& 0 \& 0 \\\\ 0 \& 2 \& 0 \\\\ 0 \& 0 \& 1 \\end{bmatrix}= \\begin{bmatrix} 2 \& 0 \& 3 \\\\ 0 \& 2 \& 1 \\\\ 0 \& 0 \& 1 \\end{bmatrix} TS= 100010311 200020001 = 200020311 既然是矩阵，所以下一个要注意的点是，矩阵乘法不满足交换律，也就是 T S ≠ S T TS ≠ ST TS=ST，这也是我们前一点强调的顺序问题。 比如我们前面的例子中，如果先平移再缩放的结果那就是 ( 1 , 1 ) → ( 4 , 2 ) → ( 8 , 4 ) (1,1) → (4,2) → (8,4) (1,1)→(4,2)→(8,4)，和我们之前的得到的 ( 5 , 3 ) (5,3) (5,3)完全不一致。   我们在Unity里当然也符合这个规律， 模型矩阵 = T ⋅ R ⋅ S 模型矩阵 = T · R · S 模型矩阵=T⋅R⋅S，先缩放、再旋转、再平移。 ## 5. 变换的意义 变换有什么作用呢？变换在计算机图形学中无处不在。 把物体放到场景中的某个位置用的是平移（Translation）。 改变物体的形状用的是缩放（Scaling）。 复制多个物体用的是对同一个模型做不同变换（平移/旋转）。 我们将3D场景能变成屏幕画面用的是透视投影（Perspective Projection）， 而我们的动画也是对模型里的人的身体的各部分不断做变换（旋转 + 平移）。  ## 6. Unity中的Transformation（变换）  Unity中有专门的Transform组件控制物体的变换中的平移、旋转、缩放。  也有专门的Camera组件修改Camera的各个属性。 Transform 组件本质上是一个 Model Matrix（模型矩阵），这个组件本质上维护了一个 4×4 变换矩阵（T · R · S）。 我们可以通过下面的代码获得其局部坐标。 ```csharp transform.localPosition ``` 通过下面的代码获得其在整个世界中的绝对位置。 ```csharp transform.position ``` 去获得真正的模型矩阵可以通过下面的代码。 ```csharp transform.localToWorldMatrix ``` 想获得视图矩阵可以通过下面的代码。 ```csharp Camera.main.worldToCameraMatrix ``` 想获得Projection Matrix（投影矩阵）可以通过下面的代码。 ```csharp Camera.main.projectionMatrix ``` 所以Unity的整个流程是local → world → camera → screen。对应的矩阵是Projection · View · Model · p。 因此Unity的渲染 = P ⋅ V ⋅ M ⋅ p = P · V · M · p =P⋅V⋅M⋅p。 ## 7. 世界、视图、投影变换 物体一开始是在自己的坐标系里。 我们可以使用世界变化从而实现移动、旋转和缩放操作，这时候物体就在世界坐标系里。 然后我们确定摄像机位置、摄像机方向从而通过 View Matrix（视图矩阵）来使用另一个变换来定位和旋转我们的视角。这样一来，物体就被转换到了 View Space（相机空间）。 最后一个变换是投影变换，它把 3D 场景投影到 2D 屏幕上。  ### 7.1 世界、视图、投影矩阵 不同矩阵分别在变换什么。 世界矩阵可以用来平移、旋转、缩放物体。 视图矩阵就是"相机"。 投影矩阵就是"相机镜头"。  ### 7.2 World Transformation（世界变换） World Transformation（世界变换）把物体从"自己的坐标系"放到"世界坐标系"。  例如一个立方体中心在 (0,0,0)，顶点在 (-1,1,-1) 这些坐标只和这个模型有关。 而世界坐标系就是将整个场景的统一坐标系（包括地面、玩家、敌人）都放进一个坐标系里。 再进行世界变换后，其就是在世界坐标系里，这里的所有点都是相对于"世界原点"的。 回到刚刚的例子中，这个模型没有任何修改，我们加上世界变换移动到 (10,0,5)，那么它就进入了世界坐标系，如上图所示。 #### 7.2.1 Unity中如何实现变换矩阵（Transformations） 我们先回忆一下我们前面说的，Unity的标准顺序是先缩放 → 再旋转 → 再平移。 下面的代码进行了一个示范。 ```csharp Matrix4x4 T = Matrix4x4.Translate(new Vector3(3, 1, 0)); Matrix4x4 S = Matrix4x4.Scale(new Vector3(2, 2, 1)); Matrix4x4 TS = T * S; Matrix4x4 ST = S * T; Graphics.DrawMesh(mesh, TS, material, 0); ``` 这里前面创建了一个平移矩阵，将物体沿着x轴移动3，y轴移动1。 然后创建了一个缩放矩阵，x轴和y轴都放大2倍。 这里第三行是正确的操作，先进行缩放然后再平移（矩阵计算从右向左）。 而第四行的顺序就是先平移再缩放。 我们可以用最后一行去绘制模型。 这里依然强调一遍，矩阵乘法的交换律不成立，因此变换的顺序不同可能会得到完全不同的结果。  ### 7.3 View Transformation（视图变换） 视图变换在世界中定义相机的位置和方向，将所有的点从世界坐标系带到相机坐标系中。 在相机空间里相机永远在 (0,0,0)，而且看向z轴方向。我们再强调一遍计算机图形学使用的是左手坐标系。 因此现在是世界在动而不是相机在动，因此现在不是移动相机而是将整个世界反向移动。  这里图片黑色坐标系是世界空间（世界坐标系），而蓝色坐标系是相机空间（相机坐标系），目前是变换前的情况，当视图变换应用后，整个世界会移动旋转从而让相机在(0,0,0)。 ### 7.4 Projection Transformation（投影变换） 投影变换让原来的3D世界变为2D的照片。 所以这一步类似给相机选镜头。 影响投影的因素有： 1. 视野范围（FOV） 大 → 广角（wide-angle） 小 → 长焦（telephoto） 2. 近裁剪面（near plane） 离相机太近的东西会被裁掉。 3. 远裁剪面（far plane） 太远的东西也不显示。  DirectX 写法： ```cpp XMMatrixPerspectiveFovLH( XM_PI/4, // FOV 1.25f, // aspect 1.0f, // near 2000.0f // far ); ``` OpenGL 写法： ```cpp gluPerspective(fov, aspect, near, far); ``` 这些都是用代码实现投影变换的示例。  #### 7.4.1 Orthographic Projection（正交投影） 这个与刚刚的透视投影相对立。 透视投影的效果是近大远小，正交投影的效果是远近一样大。  如图所示，这里不是锥体，而是一个长方体，因此是平行的没有缩放变化。 实现的代码如下： DirectX版： ```cpp XMMatrixOrthographicLH(width, height, nearZ, farZ) ``` OpenGL版： ```cpp glOrtho(left, right, bottom, top, near, far) ``` #### 7.4.2 Viewing Volume Clipping（视体裁剪） 当我们确定了我们的视体，不在视体的部分就会被裁剪，无论我们的视体的形状，我们都可以用六个裁剪面去确定。  #### 7.4.3 Unity里如何控制Projection Matrix  我们使用Unity里的Camera模块去控制Projection Matrix。 这里的参数都是前面所说的那些。 ## 8. Unity实践 我们现在如何在Unity中实践这些变换矩阵呢？ 分四个步骤： 1. 定义物体。 2. 创建变换矩阵。 3. 矩阵相乘（把所有变换合成一个）。 4. 应用变换（将矩阵用在点上）。  我们先创建一个c#脚本，然后在Update()函数里输入代码。 ```csharp // -------------------------------------------------------- // STEP 1: Create the individual transformation matrices // -------------------------------------------------------- // Translation Matrix (T) Matrix4x4 T = Matrix4x4.Translate(translation); // Rotation Matrix (R) - Unity uses Quaternions to avoid Gimbal Lock, // but it mathematically constructs the 4x4 rotation matrix under the hood. Quaternion rot = Quaternion.Euler(rotationAngles); Matrix4x4 R = Matrix4x4.Rotate(rot); // Scale Matrix (S) Matrix4x4 S = Matrix4x4.Scale(scale); // -------------------------------------------------------- // STEP 2: Combine matrices into a single Model Matrix (M) // -------------------------------------------------------- // Standard order: Scale -> Rotate -> Translate // Note: In column-major math (like Unity/OpenGL), matrix multiplication is read right-to-left. // Formula: v' = T * R * S * v modelMatrix = T * R * S; // -------------------------------------------------------- // STEP 3: Apply the Model Matrix to every vertex // (Simulating the Application Stage passing data to the Geometry Stage) // -------------------------------------------------------- for (int i = 0; i < originalVertices.Length; i++) { // Convert Vector3 (x, y, z) to a homogeneous coordinate Vector4 (x, y, z, 1) // as explained in PDF Page 40. The multiplyPoint3x4 handles the w=1 implicitly. transformedVertices[i] = modelMatrix.MultiplyPoint3x4(originalVertices[i]); } // -------------------------------------------------------- // STEP 4: Assign the transformed vertices back to the mesh // -------------------------------------------------------- mesh.vertices = transformedVertices; ``` 这样我们就可以获得一个可以控制平移、旋转、缩放的组件了。  然后我们像前面说的一样，第一步定义物体。  我们已经完成了第二步和第三步，然后我们选择这个刚刚添加的Cube，点击右边的Add Component以添加组件然后找到我们刚刚编辑的脚本，或者我们直接拖拽脚本到这个新添加的Cube上，这样我们就可以将这个组件加到这个Cube上，这样就完成了应用。
