使用springboot+flowable实现一个简单的订单审批工作流

声明:本文只是使用flowable一个小demo，仅用作个人笔记和抛转引玉用，生产中请根据项目需要作相应调整！！！

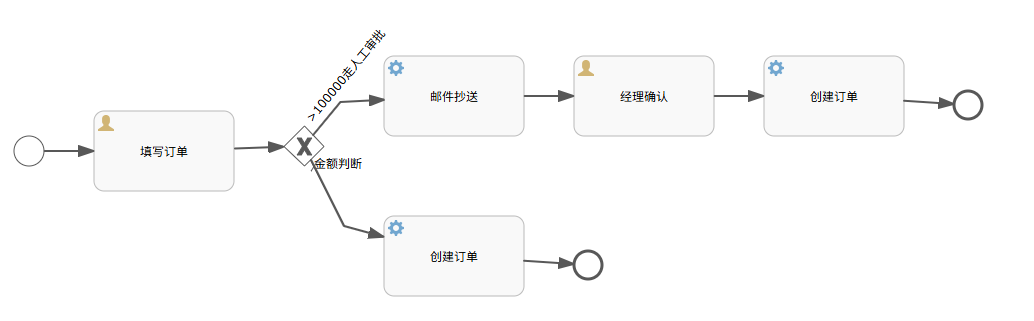

先上订单审批的工作流程图

简要介绍下上面的工作流：

1、开始节点，客户填写订单；

2、使用排他网关判断订单金额，如果订单金额<=10万，则直接创建订单，流程结束；

3、如果订单金额超过10万，则自动发送邮件抄送，然后需人工介入处理，经理进行确认；

4、经理确认无误后，再创建订单，流程结束;

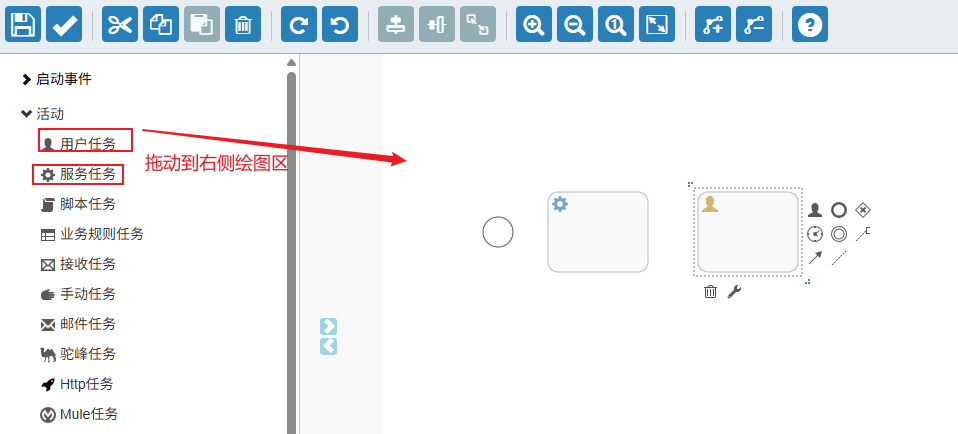

5、图片中齿轮图标表示无须人工处理的服务任务，人形图标为须人工处理的用户任务；

6、x表示排他网关，细线的圆圈表示开始节点，粗线的圆圈表示结束节点。

下面使用springboot整合flowable实现上面的工作流处理。

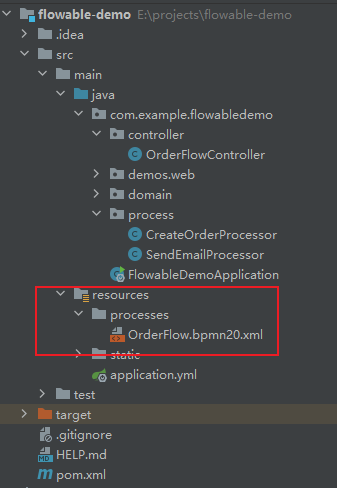

项目总体结构预览：

**准备工作：**在flowable-ui网页端生成模型文件然后导出，文末会告知如何使用flowable-ui创建模型

1、创建springboot工程

在maven中引入必要的依赖

核心依赖是：flowable-spring-boot-starter

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-spring-boot-starter</artifactId>
            <version>7.1.0</version>
        </dependency>
        <dependency>
            <groupId>com.mysql</groupId>
            <artifactId>mysql-connector-j</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-jdbc</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <version>1.18.32</version>
        </dependency>
    </dependencies>

2、配置flowable和数据库信息

将flowable相关数据存到Mysql，事先到mysql中创建一个flowable的空数据库。

flowable:
  # 是否激活异步执行器
  async-executor-activate: false
  # 数据库模式更新策略，true表示自动更新数据库模式
  database-schema-update: true

spring:
  datasource:
      driverClassName: com.mysql.cj.jdbc.Driver
      url: jdbc:mysql://192.168.56.10:3309/flowable?useUnicode=true&characterEncoding=utf8&zeroDateTimeBehavior=convertToNull&useSSL=true&serverTimezone=GMT%2B8&autoReconnect=true&rewriteBatchedStatements=true&allowPublicKeyRetrieval=true&nullCatalogMeansCurrent=true
      username: root
      password: root

3、拷贝模型文件到项目中

然后在Springboot工程中resources文件夹中创建processes文件夹，将模型xml文件复制到processes文件夹，文末会告知如何导出模型xml文件。

4、启动项目

当项目成功启动后，flowable会向指定数据库生成所需的表，无需手动创建，控制台打印部分信息如下：

performing create on history with resource org/flowable/db/create/flowable.mysql.create.history.sql

performing create on engine with resource org/flowable/db/create/flowable.mysql.create.engine.sql

此时再刷新数据库，会发现多出很多表。

5、创建订单实体类

@Data
@AllArgsConstructor
@NoArgsConstructor
public class Order implements Serializable {

    private String customer;
    private Integer total;
}

6、创建订单处理器和邮件抄送执行器

package com.example.flowabledemo.process;

import lombok.extern.slf4j.Slf4j;
import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.JavaDelegate;

@Slf4j
public class CreateOrderProcessor implements JavaDelegate {

    @Override
    public void execute(DelegateExecution execution) {
       log.info("订单创建成功,{}",execution.getVariable("order"));
    }
}

这段代码是 Flowable 工作流框架中的「服务任务（Service Task）」执行器，实现了 Flowable 提供的 JavaDelegate 接口，核心作用是：当流程执行到绑定该类的「创建订单」服务任务节点时，自动触发 execute 方法，打印订单创建成功的日志，并从流程上下文获取 order 变量。

package com.example.flowabledemo.process;

import lombok.extern.slf4j.Slf4j;
import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.JavaDelegate;

@Slf4j
public class SendEmailProcessor implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        log.info("发送审批邮件,{}",execution.getVariable("order"));
    }
}

7、订单处理相关接口

7.1 创建订单

@Controller
@RequestMapping("order")
@Slf4j
public class OrderFlowController {
    @Resource
    private RepositoryService repositoryService;
    @Resource
    private RuntimeService runtimeService;
    @Resource
    private TaskService taskService;
    @Resource
    private ProcessEngine processEngine;

    /* *
     * 创建订单
     **/
    @PostMapping("createOrder")
    public ResponseEntity<String> startFlow(String customer,Integer total){
        HashMap<String,Object>map=new HashMap<>();
        map.put("order",new Order(customer,total));
        map.put("initiator", customer);
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("order-approval-process", map);
        String processId = processInstance.getId();
        log.info("{}流程实例ID:{}",processInstance.getProcessDefinitionName(),processId);
        Task task = taskService.createTaskQuery().processInstanceId(processId).active().singleResult();
        taskService.complete(task.getId());
        return ResponseEntity.ok(processId);
    }

代码解读：

• 核心作用：接收客户名称和订单金额参数，启动「订单审批流程（order-approval-process）」，并自动完成流程中第一个待办任务（「填写订单」节点），最终返回流程实例 ID，。
• 初始化 HashMap 存储流程变量（Flowable 流程实例的全局变量，贯穿整个流程生命周期），map.put("order", new Order(...)：将订单对象存入流程变量，供后续节点（如创建订单、经理审批）获取；
• runtimeService.startProcessInstanceByKey(...)：Flowable 核心方法，通过「流程定义 Key」启动流程实例，order-approval-process：BPMN 文件中 <process id="order-approval-process"> 的 ID，是流程的唯一标识，必须保持一致；
• taskService.createTaskQuery()：创建任务查询器，筛选「当前流程实例的活跃任务」；
  • processInstanceId(processId)：仅查询该流程实例的任务；
  • active()：仅查询未完成的活跃任务；
  • singleResult()：返回单个任务（预期流程第一个节点是「填写订单」用户任务，仅一个活跃任务）；
• taskService.complete(task.getId())：完成该任务，流程会自动流转到下一个节点（排他网关，判断金额分支）。

7.2 查询经理要审批的订单列表

@GetMapping("list")
public String getOrderList(){
	List<Task> taskList = taskService.createTaskQuery().taskAssignee("manager").list();
	StringBuilder sb = new StringBuilder();
	for(Task task:taskList){
		Object obj = runtimeService.getVariable(task.getExecutionId(), "order");
		if(obj instanceof Order){
			 sb.append(task.getId()+ ":" + (Order) obj);
		}

	}
   return sb.toString();
}

代码解读：

• 核心作用是：查询并返回分配给「manager」（经理）的所有待审批订单任务列表，具体逻辑是先获取经理的待办任务，再从每个任务对应的流程实例中提取 order 变量（订单对象），最终拼接任务 ID 和订单信息返回字符串。
• taskService：Flowable 核心服务类，用于操作「用户任务」（待办、已办、完成任务等）；
• createTaskQuery()：创建任务查询器，Flowable 采用「查询器模式」封装数据库查询逻辑；
• taskAssignee("manager")：筛选条件 ------ 仅查询分配给「manager」（经理）的任务（对应 BPMN 中flowable:assignee="manager"的节点）；
• list()：执行查询，返回符合条件的所有任务列表（区别于singleResult()返回单个任务）；
• task.getExecutionId()：获取任务所属的「流程执行 ID」（对应单个流程实例的执行分支 ID，可关联到流程实例）；
• runtimeService.getVariable(...)：Flowable 核心服务类，用于操作流程实例的「流程变量」，这里根据执行 ID 获取名为order的变量；
• obj instanceof Order：类型校验，避免强制类型转换时抛出ClassCastException；
• sb.append(...)：拼接「任务 ID: 订单对象」，最终返回拼接后的字符串。

7.3 经理确认和审批订单

 @PostMapping("/confirm/{taskId}")
    public ResponseEntity<String> confirmOrder(@PathVariable String taskId){
        Task task = taskService.createTaskQuery().taskId(taskId).singleResult();
        //通过审核
        HashMap<String, Object> map = new HashMap<>();
        map.put("verified",true);
        taskService.complete(taskId,map);
        return ResponseEntity.ok("success");
    }

代码解读：

• 核心作用是：接收「任务 ID（taskId）」路径参数，完成该任务（对应经理审批订单的节点），并通过流程变量 verified 标记「审批通过」，最终返回成功提示，触发流程向下一个节点（创建订单）流转。
• 构造 HashMap 存储「任务完成时的流程变量」：verified=true 标记订单「审批通过」（若有驳回场景，可传 false）；
• taskService.complete(taskId, map)：Flowable 核心方法，完成指定 ID 的任务，并将变量传入流程上下文：

8、注意事项：

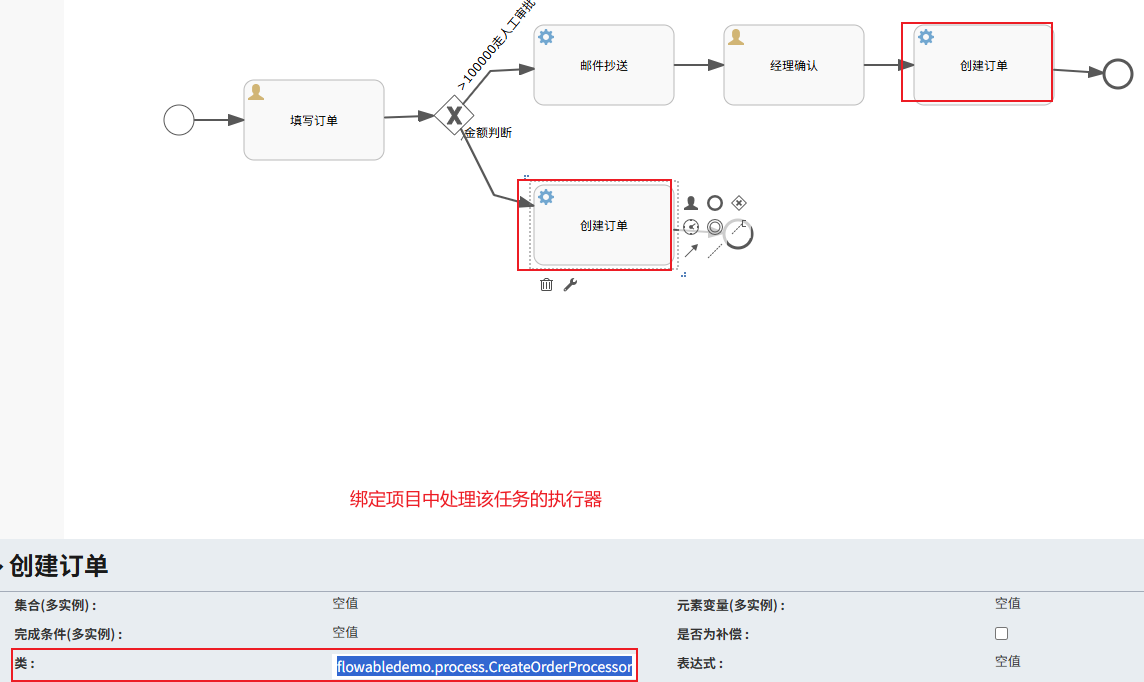

8.1、邮件抄送的类，必须与代码中声明的保持一致，使用全限定名，邮件抄送是一样的处理逻辑，可打开工作流程图，点击任务节点，在下方的节点详细信息中进行编辑，记得要保存，参照下图：

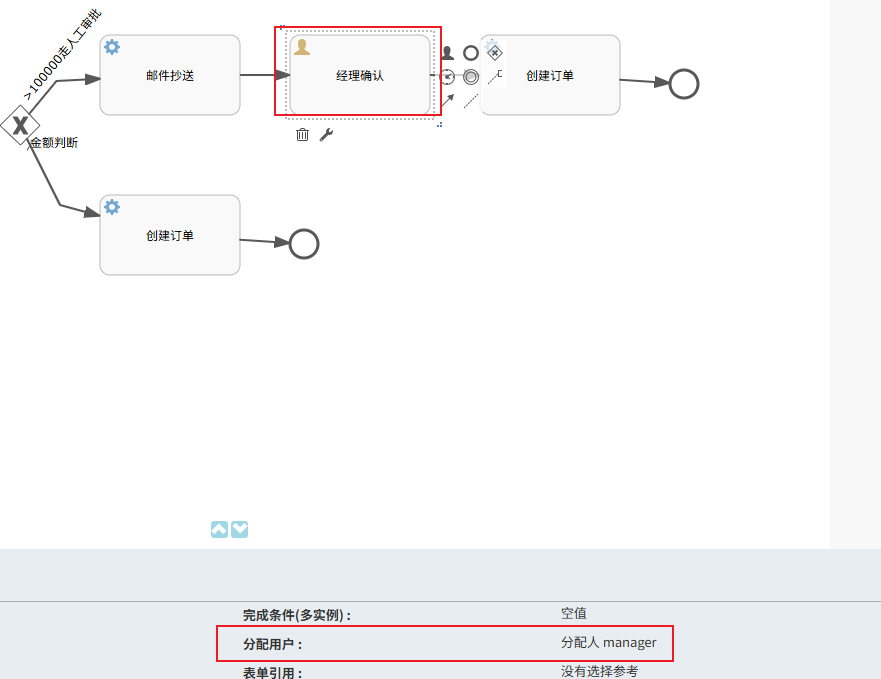

8.2、经理确认，必须指定分配级哪个用户进行处理，这里必须与接口list中

taskAssignee("manager")保持一致

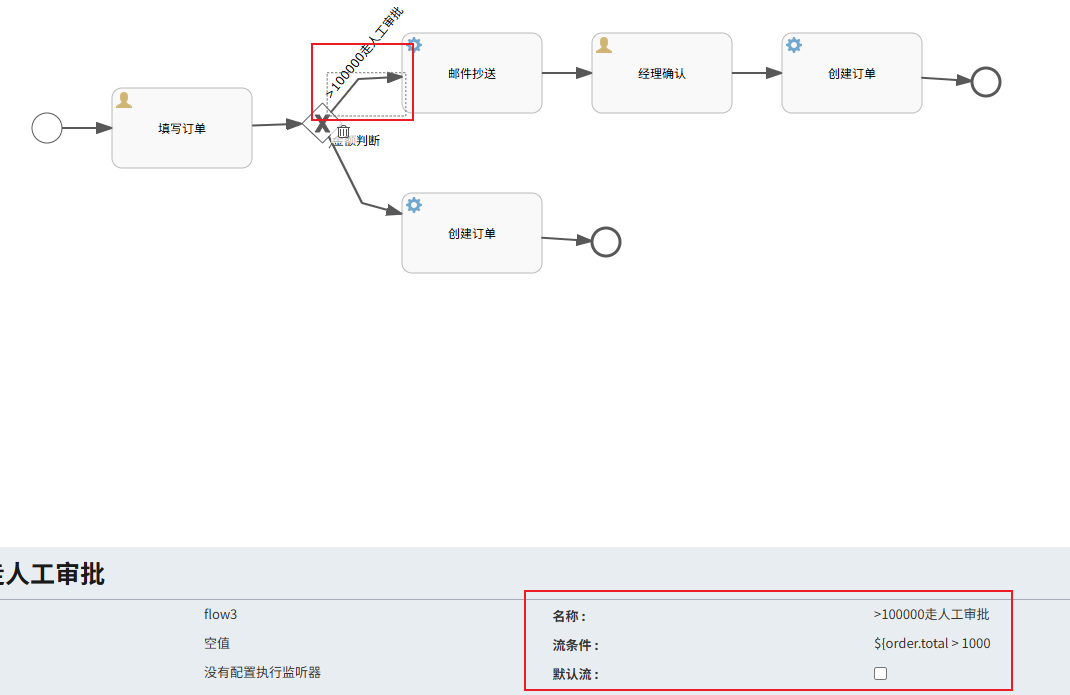

8.3、排他网关，当订单金额超过10万时，走上面的分支进行处理，须指定工作流条件和是否默认流

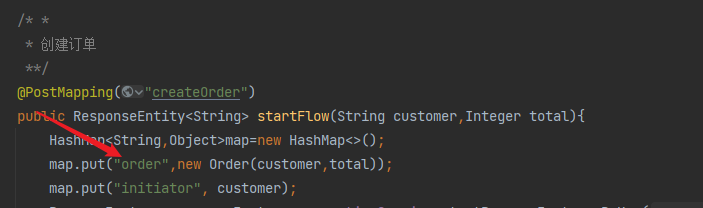

这里的流条件order.total与代码中声明的流变量保持对应关系，包括map中的key，total为order对象中一个属性。

map.put("order",new Order(customer,total));

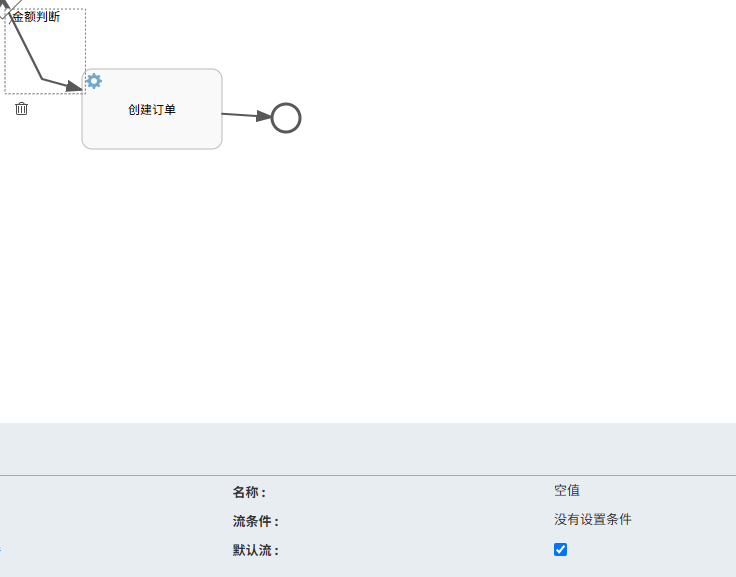

金额不超过10时的工作流，这个不用设置条件，执行默认流处理：

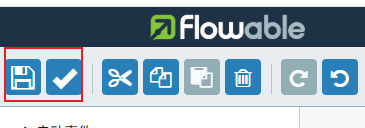

8.4、执行了修改，一定要点击左上角的第1个保存按钮才会生效，第2个按钮对勾为检查语法有无错误：

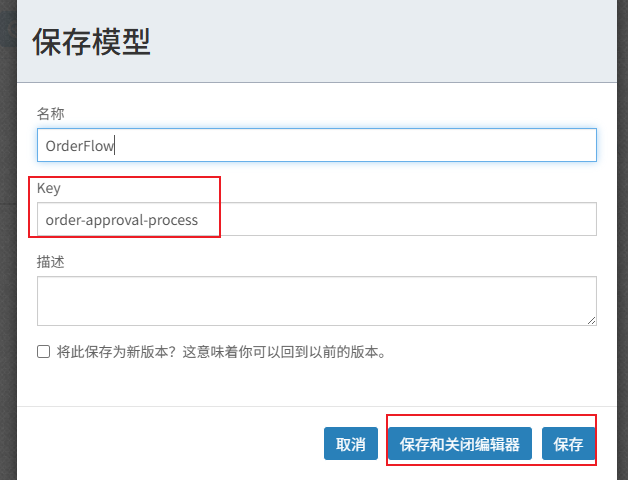

8.5、模块的Key必须与接口中createOrder中这一行代码中保持一致：

ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("order-approval-process", map);

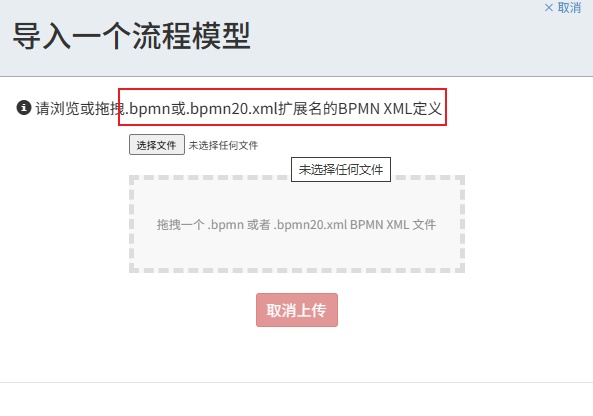

8.6、flowable-ui模型导入

flowable-ui网页端可以对模型执行导入操作，导入的模型名称必须是**.bpmn.xml或.bpmn20.xml**，注意以点号开头，如果文件命名为其他，导入的时候会提示文件名错误，无法解析。

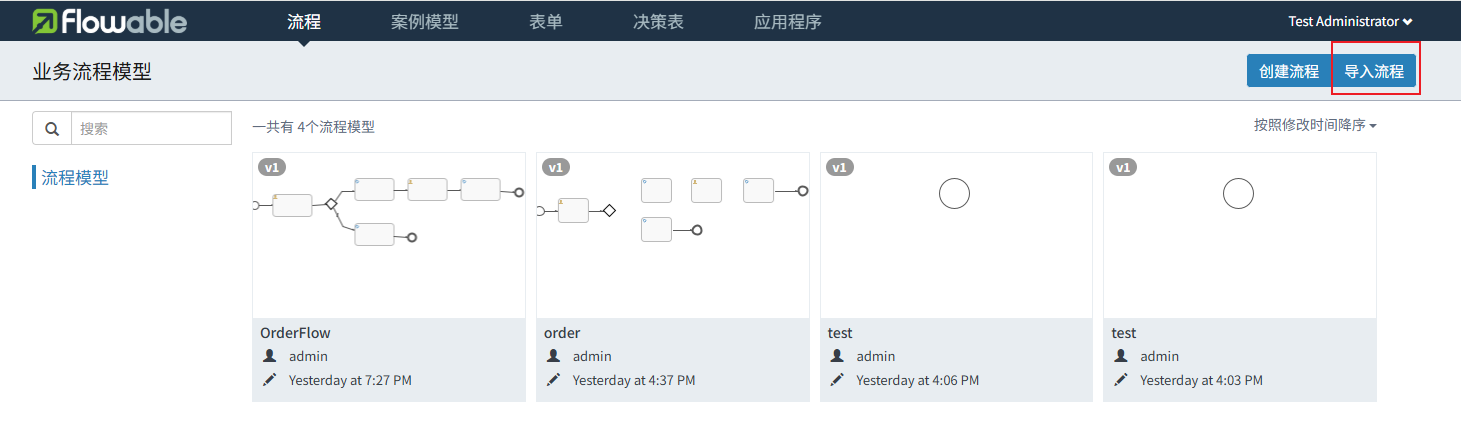

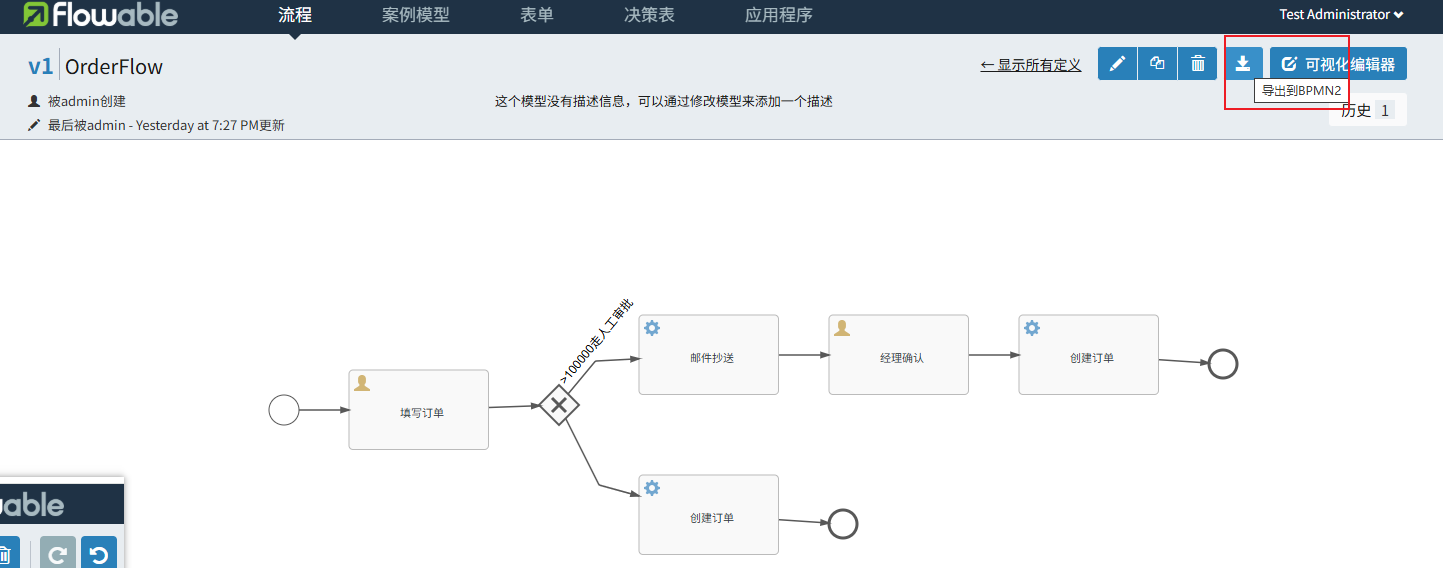

8.7、flowable-ui模型导出

在flowable-ui模型列表中点击要导出的模型，在弹出的模型详情页面中点击右上角的下载图标，即可将模型导出为xml文件，点击后自动生成文件名，使用默认的文件名即可

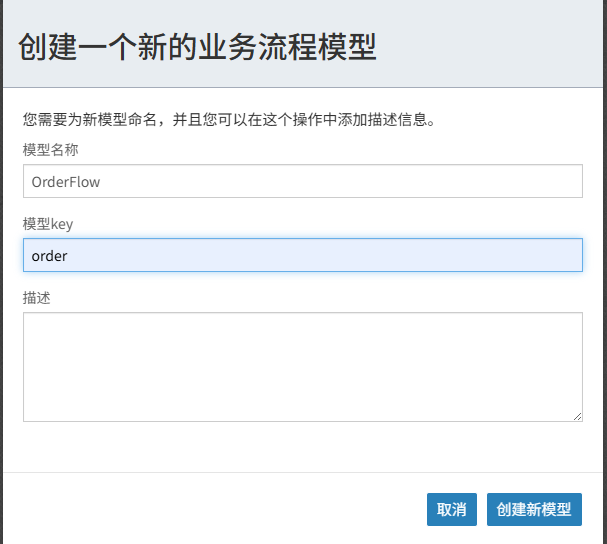

8.8、创建模型

输入模型名称和模型的key

8.8.1 模型名称

输入的模型名称是什么，导出时模型文件名称自动在模型名称后面添加后缀，如这里我命名为OrderFlow，导出的文件名则为OrderFlow.bpmn20.xml

8.8.2 模型key

这里输入的key是什么，那么在启动流程时变量命名必须与它保持一致，我这里命名为order，所以在启动流程时就命名为order,否则会报错

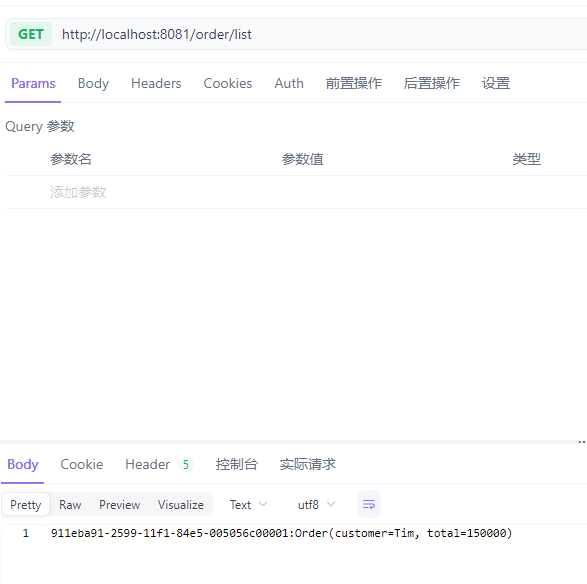

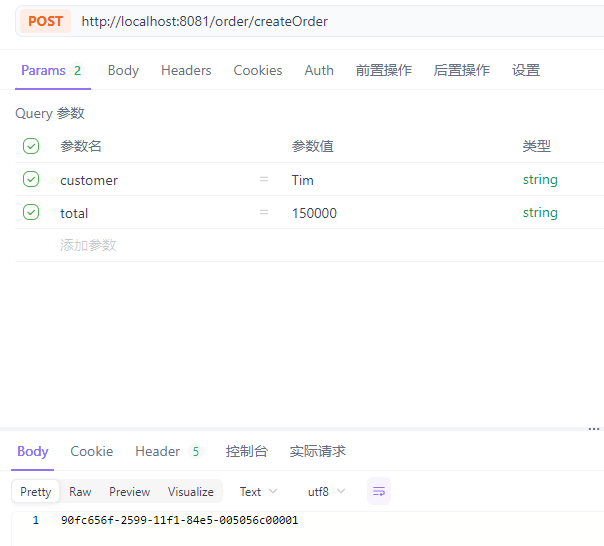

9、接口请求示例
