《企业网络实战（二）：NAT 实现内网 Web 服务对外发布》

这一片同样是基于上一篇发布的

不了解可以去看上一篇

《企业网络架构实战（一）：基于OSPF的高可用网络搭建》-思科模拟器-CSDN博客

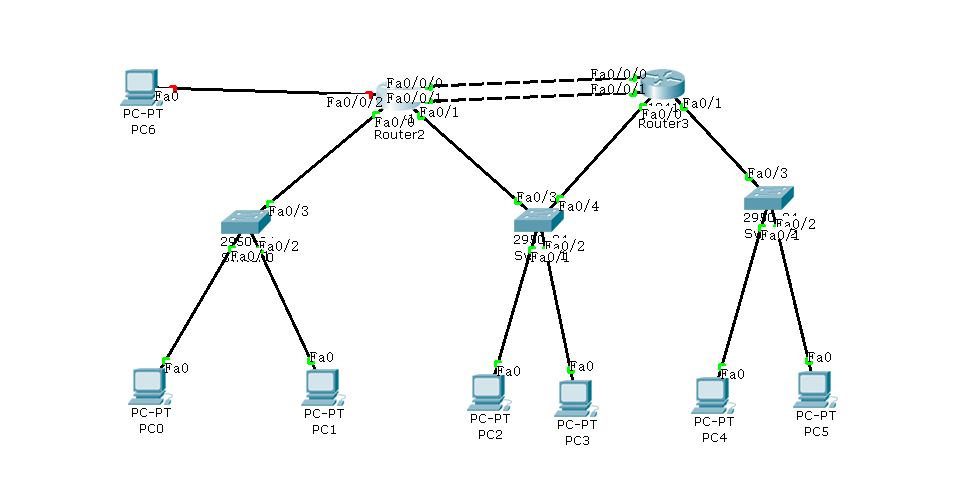

首先我们需要去连接router2与PC6

PC6在这里是作为外网的一个主机，而router2用来隔离内外网

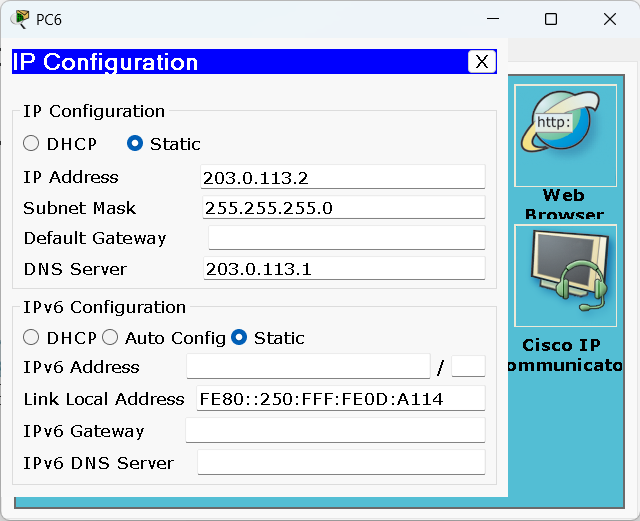

然后配置PC6的IP和网关因为是外网嘛

然后就是对路由器1的配置

2. 配置外网接口（使用二层模块接口）

由于 Router1 的扩展接口是二层交换模块（HWIC-4ESW），需要先划入 VLAN 并创建 SVI：

复制代码

Router1> enable
Router1# configure terminal

! 将物理接口 Fa0/0/2 划入 VLAN 30
Router1(config)# interface fastEthernet 0/0/2
Router1(config-if)# switchport mode access
Router1(config-if)# switchport access vlan 30
Router1(config-if)# no shutdown
Router1(config-if)# exit

! 创建 SVI Vlan30 并配置 IP（外网网关）
Router1(config)# interface vlan 30
Router1(config-if)# ip address 203.0.113.1 255.255.255.0
Router1(config-if)# no shutdown
Router1(config-if)# exit

3. 配置 NAT

3.1 定义内外网接口

bash

复制代码

! 内网接口（连接左侧交换机）
Router1(config)# interface fastEthernet 0/0
Router1(config-if)# ip nat inside
Router1(config-if)# exit
#这个接口是可以选择的我选择的是左侧交换机
#如果你想选择别的也可以，就是后面的服务器也得在你选择的交换机下面配置

! 外网接口（Vlan30）
Router1(config)# interface vlan 30
Router1(config-if)# ip nat outside
Router1(config-if)# exit

#简而言之就是router1与PC6连接的接口所属的vlan，因为我用的二级接口嘛，所以配置的vlan，你们要是选择三级接口可以直接给IP配nat就行

3.2 添加静态 NAT 映射

将内网 Web 服务器（192.168.1.10）的 80 端口映射到外网 IP 203.0.113.1 的 80 端口：

bash

复制代码

Router1(config)# ip nat inside source static tcp 192.168.1.10 80 203.0.113.1 80
Router1(config)# end
Router1# write memory

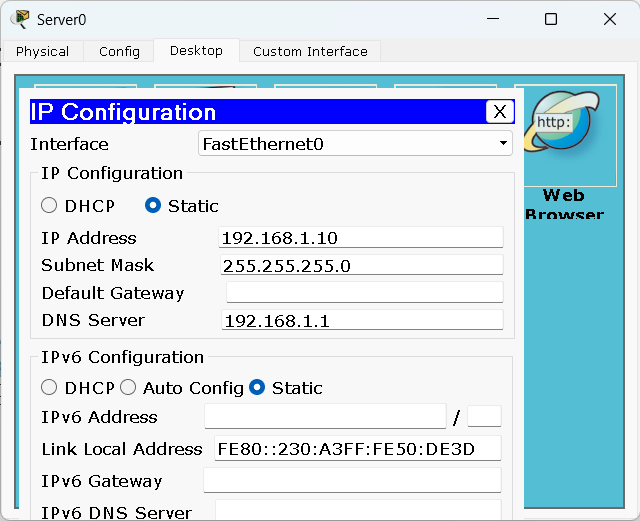

然后就是服务器的配置，选的哪个交换机下面记得网关就是那个交换机连接路由器接口的IP

我的如下

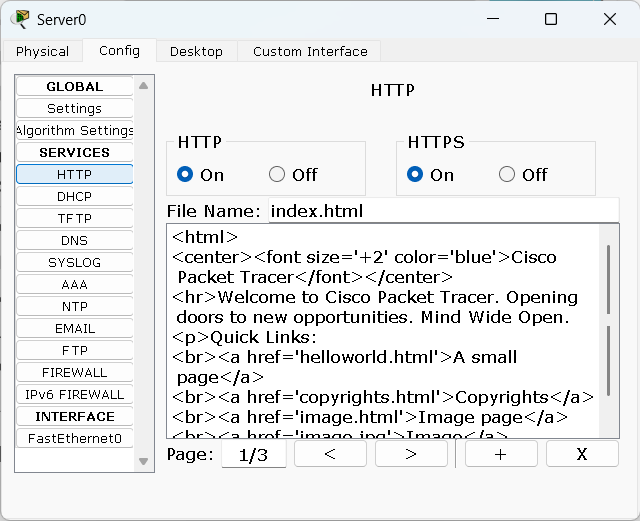

然后就是打开HTTP服务

位置在这里，config模块里有个SERVICES里面有HTTP，我的是默认打开的

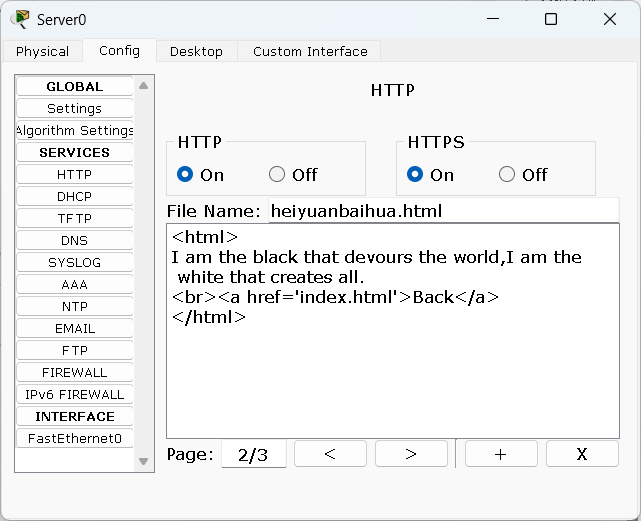

你可以点击下面的翻页，就是下面的>这个可以改网站内容

上面flie name你在外网PC访问的时候记得在IP后加上/heiyuanbaihua.html

这样才会显示你的内容

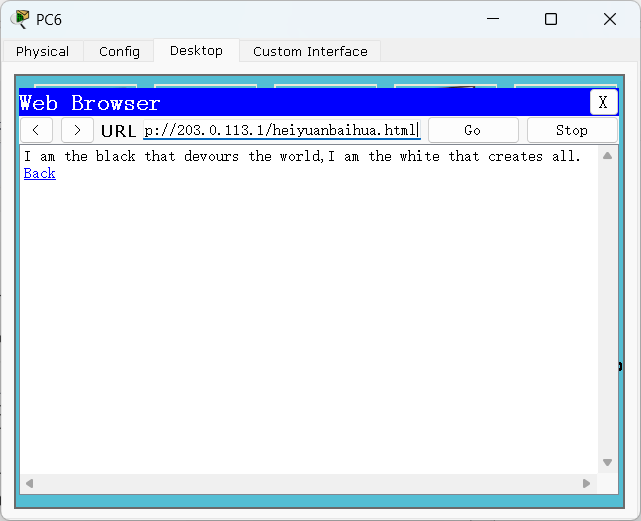

然后展示结果

OK本章节到此为止
