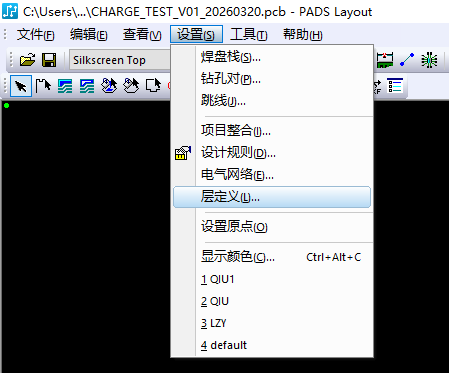

层定义内

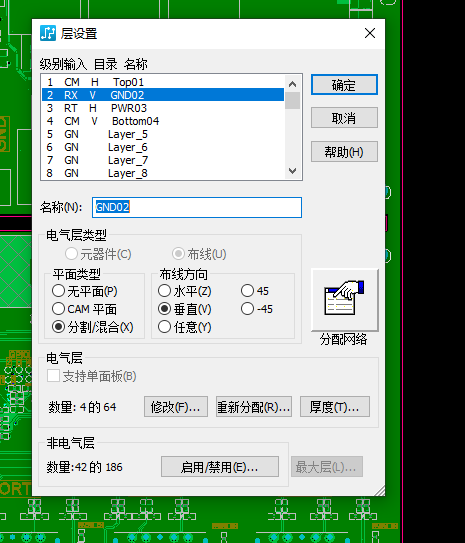

选择你的完整参考层 我这里是地层
选成分割混合平面类型（这个只能选择无平面和分割混合选项 cam是负片绝对不能用）

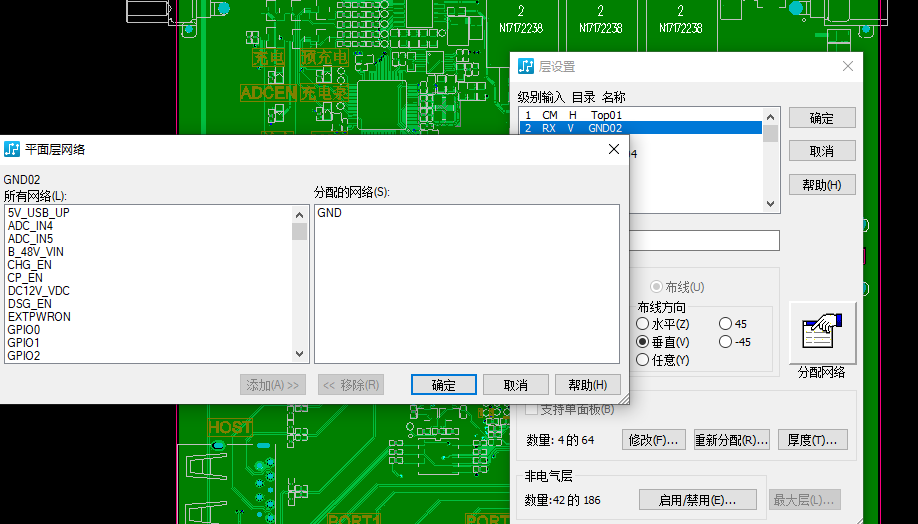

点击分配网络将你这个参考层代表的网络加进去我就是GND

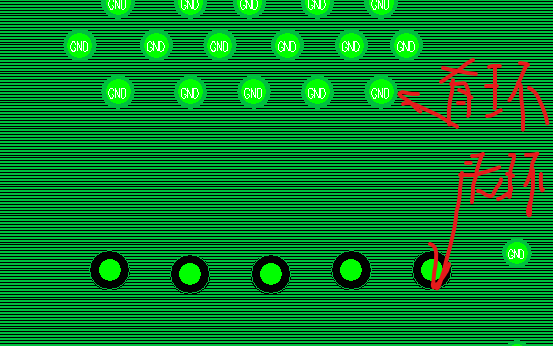

这样以后你再覆铜 该平面内不是GND(你设置的平面层网络的覆铜覆不了，而且他们的孔的铜环会消失只会留下通孔，可以增大覆铜面积)
PADS 平面区域增加完整层如GND PWR参考层铺铜面积去掉多余过孔铜孔方法
广药门徒2026-03-24 8:40
