ARM-03-点亮led

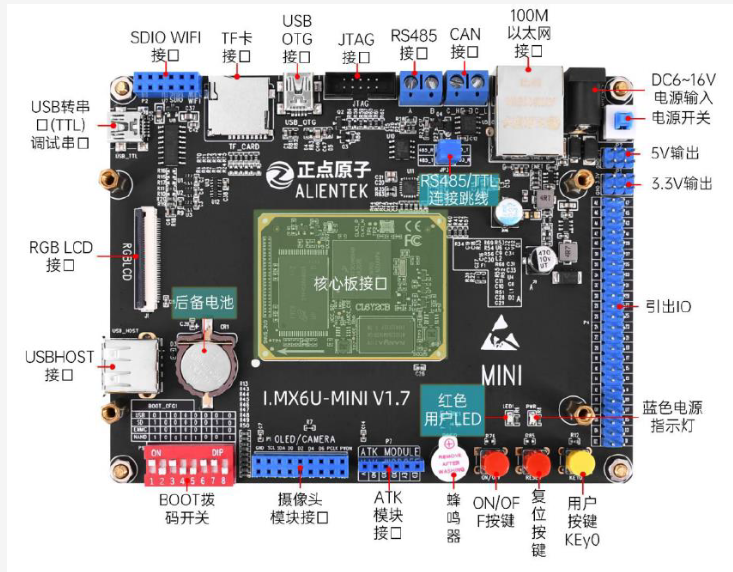

本篇使用得开发板是IMX6ULL------MINI

一、交叉编译工具链安装(通用方法)

1. 从arm官网下载交叉编译功能，将gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf.tar.xz压缩包拷贝到ubuntu下

2. 解压 tar -xvf gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf.tar.xz

3. 将arm-linux-gnueabihf-gcc的路径添加进系统PATH下 --- 在家目录下的 .bashrc 文件最后加一句export PATH=$PATH:/home/linux/tools/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/

4. 查看arm-linux-gcc的版本， arm-linux-gnueabihf-gcc -v ， 如果是4.9则成功

---

二、imx6ull硬件控制（LED）

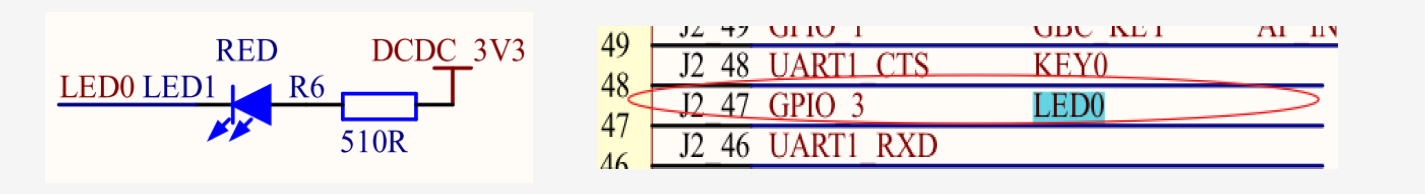

1. 查看原理图，确定硬件连接关系

• 目标： 找到LED灯在开发板上连接的具体GPIO引脚。

•

• 分析结果：

  • LED0连接到引脚 GPIO1_IO03。

  • 工作逻辑 ： 当GPIO1_IO03输出 低电平(0) ​ 时，LED0导通并发光；当输出 **高电平(1)**​ 时，LED0截止，熄灭。

  • 结论： 通过控制GPIO1_IO03的电平状态（0或1）即可实现LED的亮灭控制。

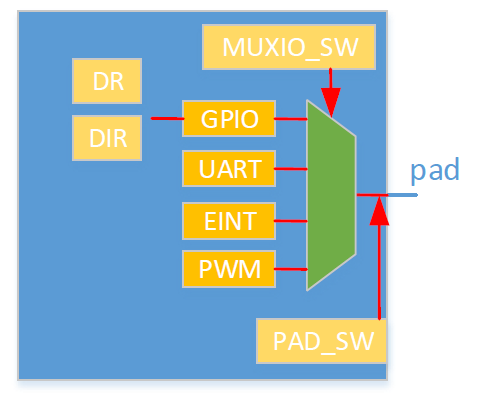

2. 配置

---选择引脚功能(MUXIO_SW)

---配置引脚电气特性（PAD_SW）

---配置引脚方向(DIR)

---输出高低电平(DR)

• (1) 选择引脚功能 (MUXIO_SW)

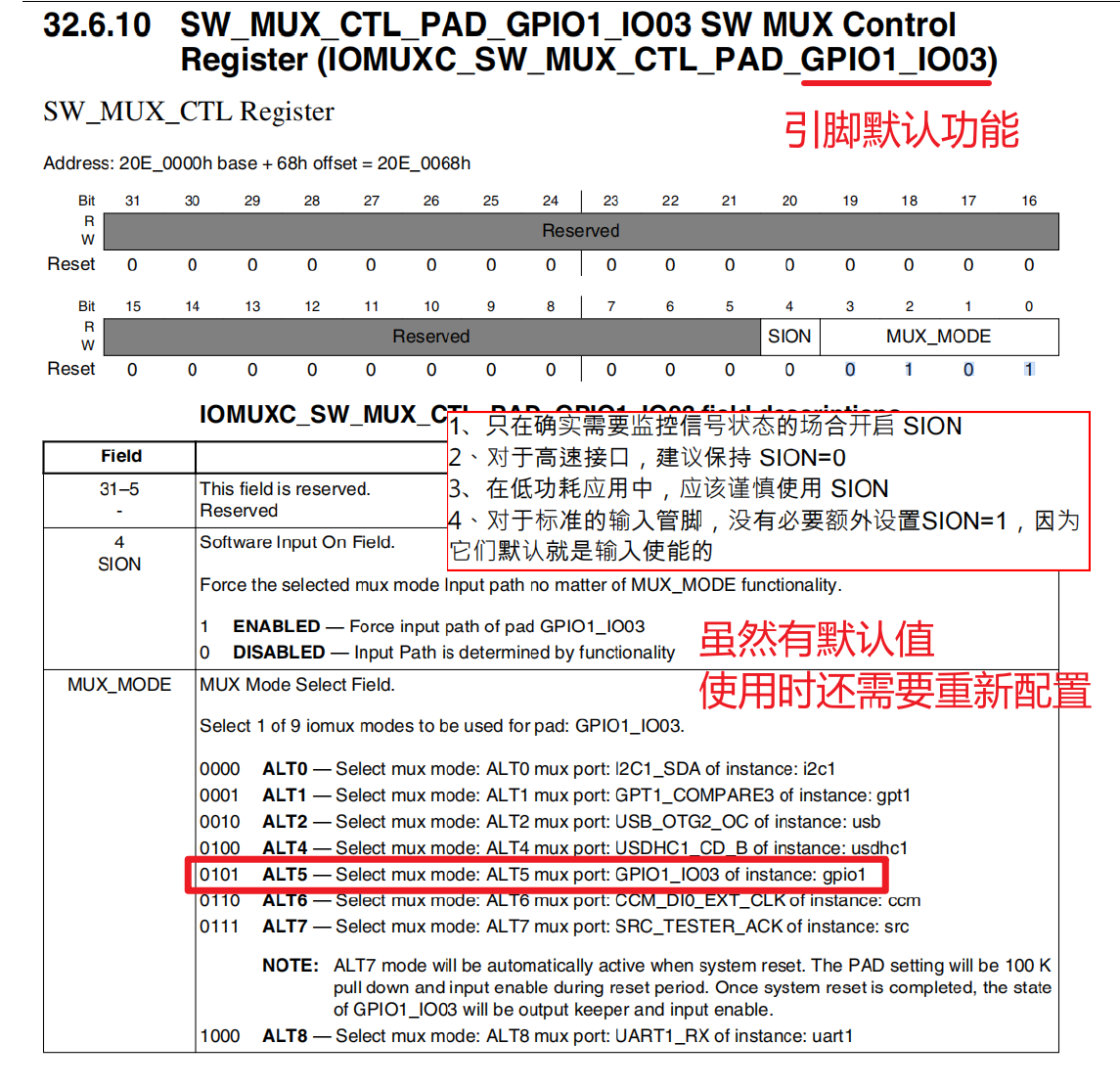

  查看IMX6ULL参考手册可以找到GPIO3的选择引脚功能寄存器（SW_MUX)

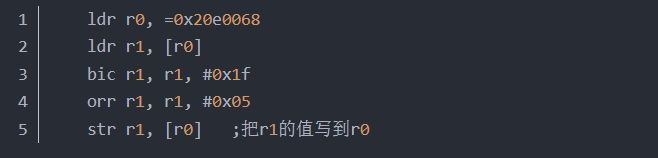

• 由图不难看出，将IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03寄存器的低4位设置为0x0005，即将GPIO1_IO3引脚功能设置为GPIO。

•

• (2) 配置引脚电气特性 (PAD_SW)

• 查看IMX6ULL参考手册可以找到GPIO3的配置引脚电气特性寄存器（SW_PAD)

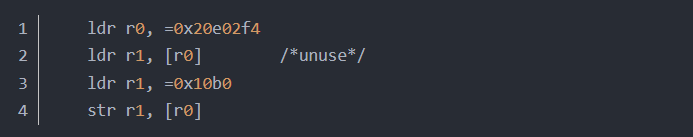

将IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03寄存器的低4位设置为0x10b0，GPIO1_IO3引脚使用默认的电气属性

• (3) 配置引脚方向和电平 (GDIR和DR)

•

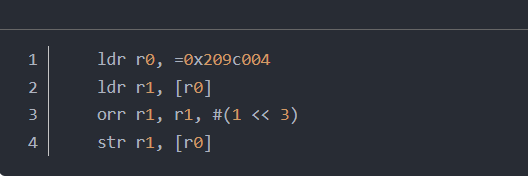

  GDIR (GPIO Direction Register) : 设置引脚方向。写 1为输出模式，写 0为输入模式。

  •

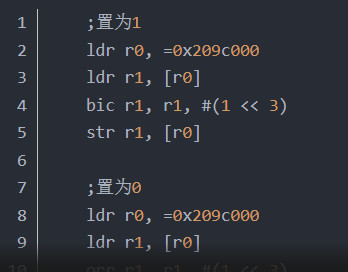

  • DR (Data Register) : 设置引脚输出电平。写 0输出低电平，写 1输出高电平。

  •

三、写代码

1. 整体代码

• 会IMX6ULL的硬件控制原理后，这里就开始写代码，在unbuntu下使用交叉编译器arm-linux-gnueabihf-gcc就无须像keil4上面一样那么繁琐：

  在GNU中可以直接用**.global _start**
  *

     .global _start
      ;上面一句可代替下面内容
      area reset, code, readonly
  	code32
  	entry

  .global _start

  _start:
      ldr pc, =_reset_handler
      ldr pc, =_software_handler
      ldr pc, =_undef_handler
      ldr pc, =_prefetch_abort_handler
      ldr pc, =_data_abort_handler
      nop
      ldr pc, =_irq_handler
      ldr pc, =_fiq_handler

  _software_handler:
      b _software_handler

  _undef_handler:
      b _undef_handler

  _prefetch_abort_handler:
      b _prefetch_abort_handler

  _data_abort_handler:
      b _data_abort_handler

  _irq_handler:
      b _irq_handler

  _fiq_handler:
      b _fiq_handler

  _reset_handler:
      /*DDR    0x80000000 ~ 0X9FFFFFFF*/
      cpsid i             /*disable irq*/
      ldr sp, =0x81000000 /*init system mode  stack  16M   */
      cps #0x12           /*change to irq mode */
      /*
      mrs r0, cpsr
      bic r0, r0, #0x1f
      orr r0, r0, #0x12
      msr cpsr_c, r0
      */
      ldr sp, =0x82000000 /*init irq mode stack  16M */

      cps #0x1f           /* change to system mode */
      /*
      mrs r0, cpsr
      orr r0, r0, #0x1f
      msr cpsr_c, r0
      */
      cpsie i     /* enable  irq */

      bl led_init
  led:
      bl led_on
      bl led_delay
      bl led_off
      bl led_delay
      b led

  code_end:
      b code_end

  led_init:
      ldr r0, =0x20e0068
      ldr r1, [r0]
      bic r1, r1, #0x1f
      orr r1, r1, #0x05
      str r1, [r0]

      ldr r0, =0x20e02f4
      ldr r1, [r0]        /*unuse*/
      ldr r1, =0x10b0
      str r1, [r0]

      ldr r0, =0x209c004
      ldr r1, [r0]
      orr r1, r1, #(1 << 3)
      str r1, [r0]

      ldr r0, =0x209c000
      ldr r1, [r0]
      orr r1, r1, #(1 << 3)
      str r1, [r0]
      bx lr

  led_on:
      ldr r0, =0x209c000
      ldr r1, [r0]
      bic r1, r1, #(1 << 3)
      str r1, [r0]
      bx lr

  led_off:
      ldr r0, =0x209c000
      ldr r1, [r0]
      orr r1, r1, #(1 << 3)
      str r1, [r0]
      bx lr

  led_delay:
      ldr r0, =0x80001

  loop_delay:
      sub r0, r0, #1
      cmp r0, #0
      bge loop_delay
      bx lr

  注意：

  1.这里有些函数有下划线有些没有，是用来区分 异常处理程序、启动代码、系统内部函数 和 普通应用程序逻辑 的函数的

  2.cpsid i / cpsie i：禁止IRQ中断/使能IRQ中断（i指的是IRQ，f指FIQ），cps这个指令可以直接切换arm工作模式

  这个指令相当于在执行下面的内容

      cps #0x12
      ;上面的等价于下面的代码
  	ldr sp, =0x81000000		 ;初始化栈指针
  	mrs r0, cpsr				  ;将当前程序状态寄存器（CPSR）的值读取到通用寄存器 r0
  	bic r0, r0, #0x1f			   ;将 r0 的低 5 位清零（0x1F = 31）。低 5 位是 CPSR 的模式位（M[4:0]），这一步是清除当前模式
  	orr r0, r0, #0x10			   ;将 r0 的低 5 位设置为 10000（二进制），即 用户模式（User Mode）的编码。
  	msr cpsr_c, r0					;将 r0 的值写入 CPSR 的控制域（c 表示控制域，包含模式位、中断使能位等）

  3. bx lr 相当于mov pc, lr，但比后者更好，更推荐使用

  4.看手册DDR内存是0x8000 0000开始，这个板子上的DDR是一个512M的内存，所以总共大小是

  0x8000 0000~0x9FFFFFFF(512MB换成十六进制是0x2000 0000)

  所以SP栈寄存器的地址这里初始化为0x8100 0000（满减栈），delay函数的数值是随便设置的

---

四、上板（烧写）

1、使用arm-linux-gnueabihf-gcc编译文件

有了工具链，就可以编译我们led_asm.s文件了，命令为：arm-linux-gnueabihf-gcc-g-cled.s-oled_.o 。其中"-g"选项是产生调试信息，GDB能够使用这些调试信息进行代码调试。"-c"选项是编译源文件，但是不链接。"-o"选项是指定编译产生的文件名字，这里我们指定 led.s编译完成以后的文件名字为 led.o。执行上述命令以后就会编译生成一个 led.o文件。

2、使用arm-linux-gnueabihf-ld链接文件

上面的led.o文件并不是我们可以下载到开发板中运行的文件，一个工程中所有的 C文件和汇编文件都会编译生成一个对应的.o文件，我们需要将这.o文件链接起来组合成可执行文件。那么连接到底是个什么概念呢？之前我们使用Keil的时候也没有这个步骤呀？事实上我们使用的Keil是一种IDE，这种集成开发环境其实组合了编译和链接为一体，只是不需要我们手动操作罢了。

这里我们要区分"存储地址"和"运行地址"这两个概念，"存储地址"就是可执行文件存储在哪里，可执行文件的存储地址可以随意选择。"运行地址"就是代码运行的时候所处的地址，这个我们在链接的时候就已经确定好了，代码要运行，那就必须处于运行地址处，否则代码肯定运行出错。比如 I.MX6U支持 SD卡、EMMC、NAND启动，因此代码可以存储到 SD卡、EMMC或者 NAND中，但是要运行的话就必须将代码从 SD卡、EMMC或者NAND中拷贝到其运行地址(链接地址)处。需要注意的是"存储地址"和"运行地址"可能是一样的，比如STM32的存储起始地址和运行起始地址都是 0X08000000。

本篇中，我们烧写到 SD卡中，上电以后 I.MX6U的内部 bootrom程序会将可执行文件拷贝到链接地址处，这个链接地址可以在 I.MX6U的内部 128KBRAM中(0X900000~0X91FFFF)，也可以在外部的 DDR中。我们例程的链接地址都在 DDR中，链接起始地址为 0X87800000。I.MX6U-ALPHA开发板的 DDR容量有两种：512MB和256MB，起始地址都为 0X80000000，只不过 512MB的终止地址为 0X9FFFFFFF，而 256MB容量的终止地址为 0X8FFFFFFF。之所以选择 0X87800000这个地址是因为后面要讲的 Uboot其链接地址就是 0X87800000，这样我们统一使用 0X87800000这个链接地址，不容易记混。

确定了链接地址以后就可以使用 arm-linux-gnueabihf-ld来将前面编译出来的 led.o文件链接到 0X87800000这个地址，使用如下命令：arm-linux-gnueabihf-ld-Ttext0X87800000led.o-oled.elf

上述命令中-Ttext就是指定链接地址，"-o"选项指定链接生成的 elf文件名，这里我们命名为 led.elf。上述命令执行完以后就会在工程目录下多一个 led.elf文件。

3、用arm-linux-gnueabihf-objcopy格式转换

led.elf文件也不是我们最终烧写到 SD卡中的可执行文件，我们要烧写的.bin文件，因此还需要将 led.elf文件转换为.bin文件，这里我们就需要用到 arm-linux-gnueabihf-objcopy这个工具

arm-linux-gnueabihf-objcopy更像一个格式转换工具，我们需要用它将 led.elf文件转换为led.bin文件，命令如下：arm-linux-gnueabihf-objcopy-Obinary-S-gled.elfled.bin。上述命令中，"-O"选项指定以什么格式输出，后面的"binary"表示以二进制格式输出，选项"-S"表示不要复制源文件中的重定位信息和符号信息，"-g"表示不复制源文件中的调试信息。上述命令执行完成以后，就会在工程目录下多一个 led.bin文件。至此我们终于等到了想要的东西---led.bin文件。

4、使用arm-linux-gnueabihf-objdump反汇编（调试用的）

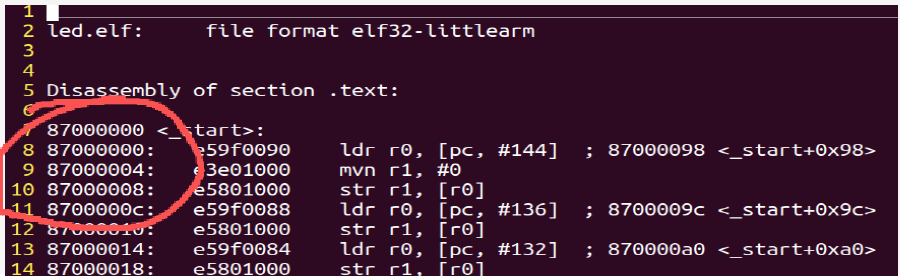

大多数情况下我们都是用 C语言写试验例程的，有时候需要查看其汇编代码来调试代码，因此就需要进行反汇编，当然这个工作目前对于我们不是必须的。一般来说可以将 elf文件反汇编，比如如下命令：arm-linux-gnueabihf-objdump-Dled.elf>led.dis 。上述代码中的"-D"选项表示反汇编所有的段，反汇编完成以后就会在当前目录下出现一个名为 led.dis文件。我们可以打开这个文件，查看其中的内容可以发现这里面都是汇编代码。注意通过 led.dis这个反汇编文件可以明显的看出我们的代码已经链接到了以 0X87800000为起始地址的区域。

5.总结命令

总结一下刚才的流程，为了编译一个led.s这个文件我们使用了如下命令：

• arm-linux-gnueabihf-gcc-g-c led.s -o led.o

• arm-linux-gnueabihf-ld -Ttext 0x87800000 led.o -o led.elf

• arm-linux-gnueabihf-objcopy -O binary -S -g led.elf led.bin

• arm-linux-gnueabihf-objdump -D led.elf > led.dis

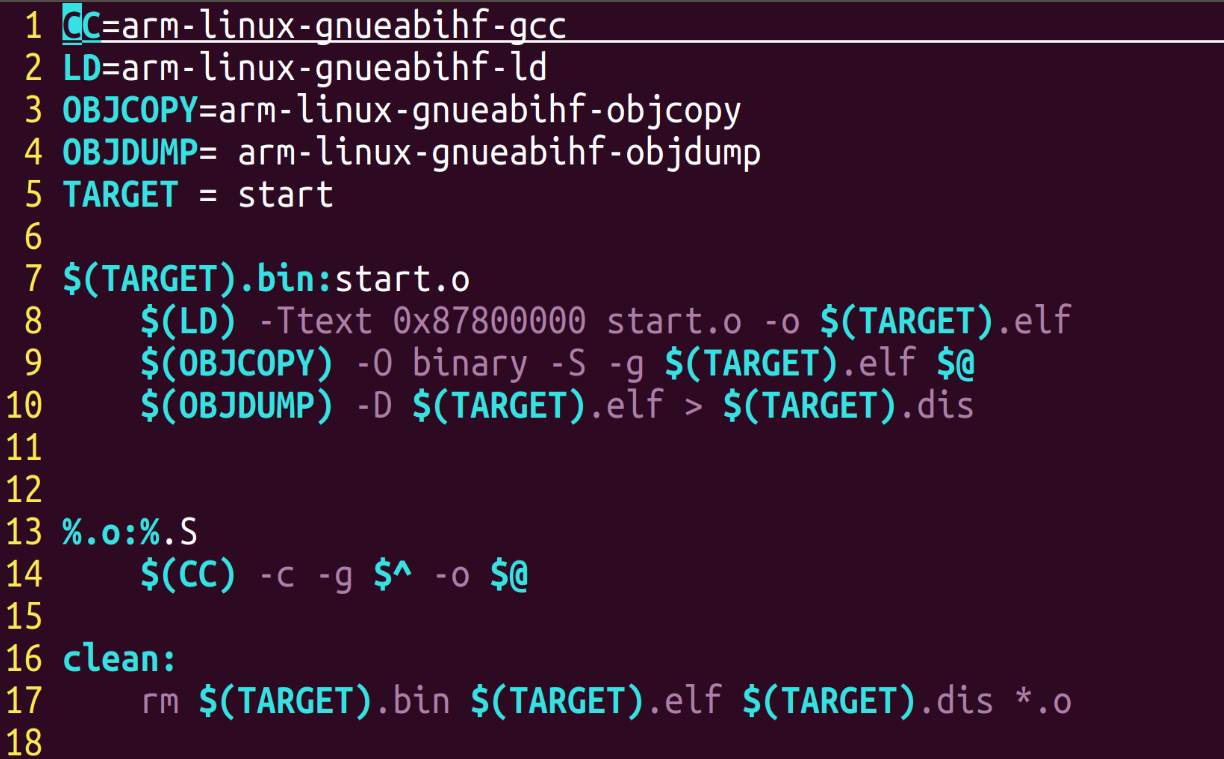

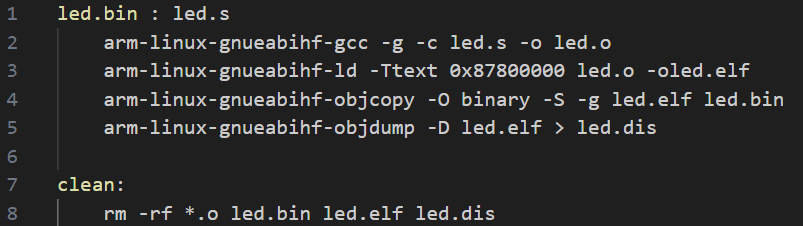

如果我们改动哪怕一点点代码，这个流程都需要重新来一遍，很明显，这里需要创建一个Makefile

高级一点就这样：

6.烧写到SD卡中

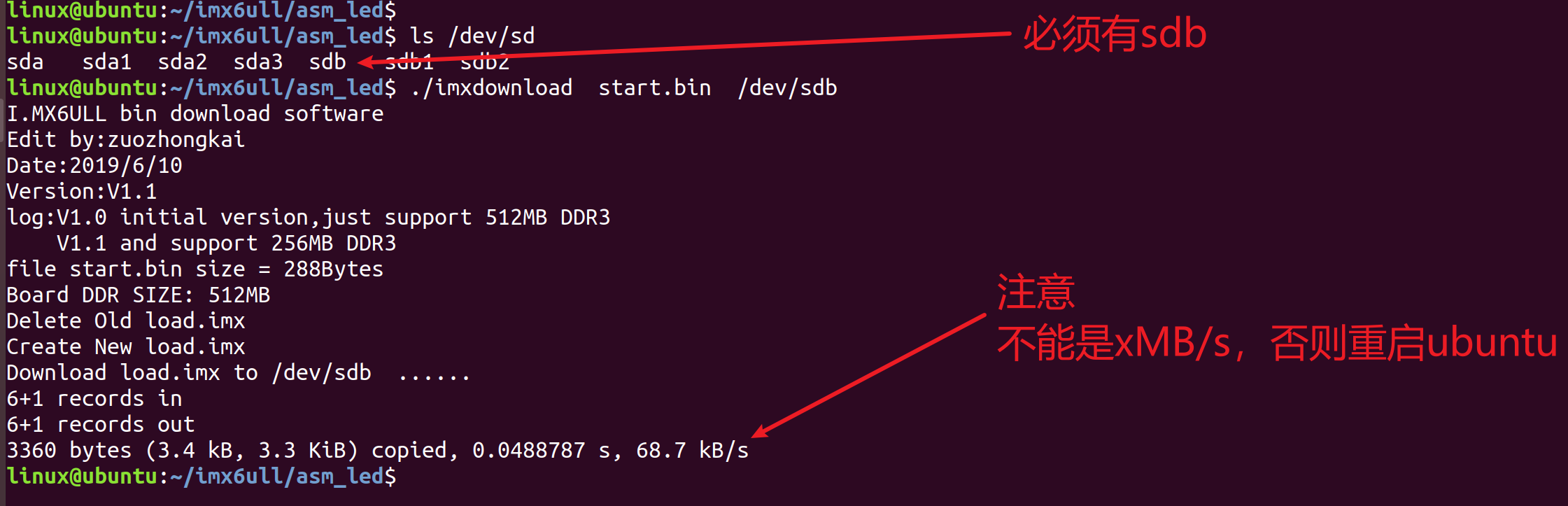

bin文件准备就绪后，插入sd卡连接到ubuntu

把imxdownload放入当前文件夹，然后写入bin文件

注意：这里不要把代码写错了，写成sda（sda是系统磁盘，会造成Ubuntu损坏！），记得烧录前，给ubuntu拍快照

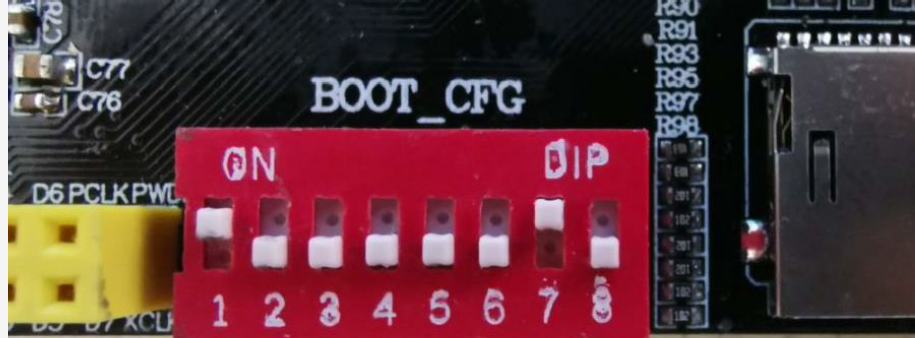

代码已经烧写到了 SD卡中了，接下来就是将 SD卡插到开发板的 SD卡槽中，然后设置拨

码开关为 SD卡启动，拨码开关设置如图（在板子上能够清晰的看到SD卡启动模式的拨码开关为10000010）
