请注意本文部分内容经过AI辅助生成，虽然经过笔者检查但是并不保证内容的正确性，请自行判断准确性，本文对相关后果不承担责任
本文主要讲述 EMR 集群中的 CloudWatch Agent组件。CWAgent 是负责采集操作系统级别指标（CPU、内存、磁盘、网络等）并发送到 CloudWatch Metrics 的守护进程。它和 MetricsCollector 的职责完全不同：MC 采集的是 YARN/HDFS 应用指标用于 Managed Scaling 决策，而 CWAgent 采集的是 OS 系统指标用于监控告警。
这是理解 EMR 指标体系最关键的一点：
路径 1: cloudwatch-sink → MC → EMR 控制面 (Managed Scaling 决策用)
HDFS/YARN 应用指标，不出现在 CloudWatch 控制台
路径 2: CWAgent → CloudWatch Metrics (监控告警用)
OS 系统指标 (CPU/内存/磁盘/网络)，出现在 CloudWatch 控制台

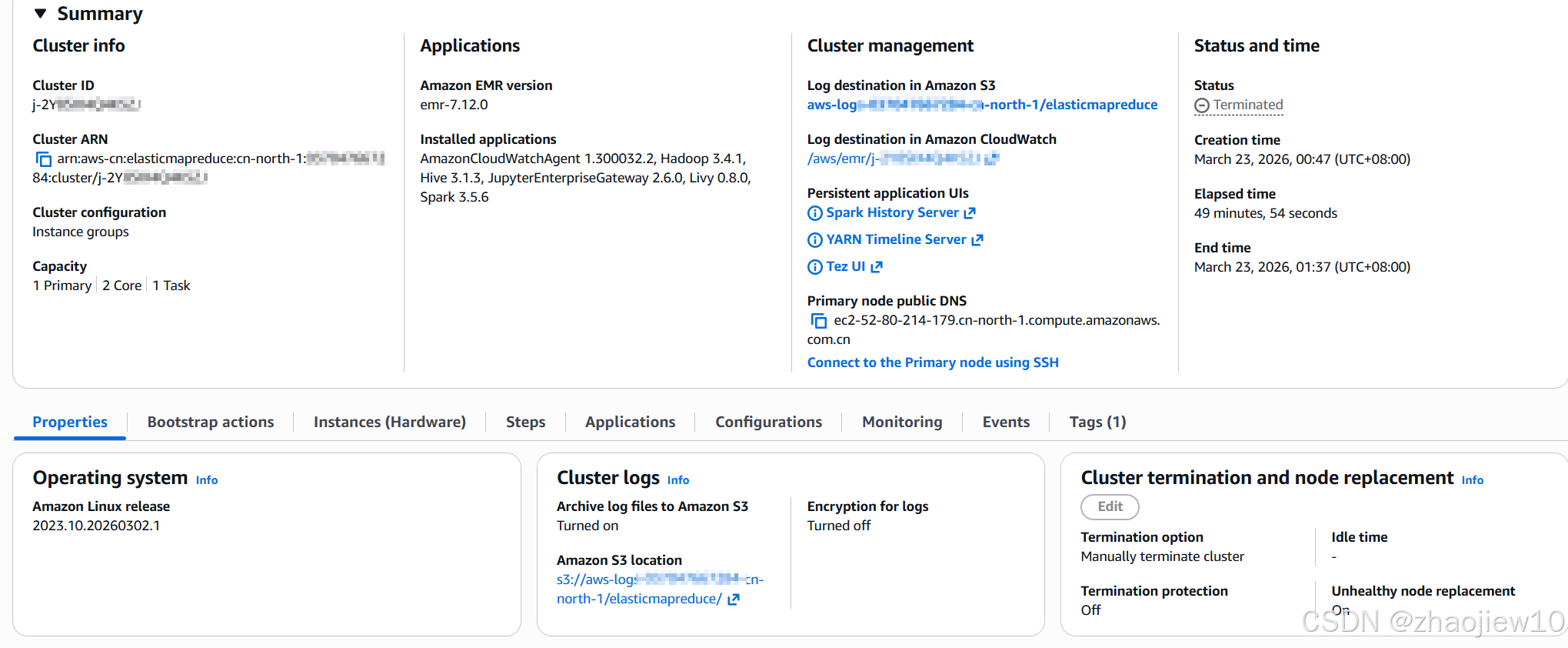

namespace=CWAgent本文的测试环境是emr7.12版本，在创建集群时启用了cloudwatch agent组件，细节如下
CWAgent 的版本号是 CWAgent/1.300032.2-EMR.0，RPM 包是 emr-amazon-cloudwatch-agent-1.300032.2.amzn.0-1.amzn2023.x86_64。它是一个 Go 原生进程（不是 Java），内存占用约 45MB，比 Java 组件轻量得多。
它运行在 EMR 集群的每个节点上（Master 和 Worker 都运行），EMR 版本在标准 CWAgent 基础上增加了：
- EMR 专用配置（自动注入 cluster.id、instance.id、node.type 维度）
- OTLP gRPC 接收器（接收 Hadoop 组件通过 cloudwatch-sink 推送的指标）
- TLS 加密的跨节点指标传输
关键特性：
| 特性 | 说明 |
|---|---|
| 所有节点运行 | Master（node.type=master）和 Worker（node.type=core/task） |
| 60 秒采集 | 系统指标每 60 秒采集一次 |
| Go 原生进程 | 非 Java，内存占用约 45MB |
| 双管道架构 | Telegraf 采集器 + OpenTelemetry Collector 管道 |
| OTLP 接收 | 监听 4317(本地) / 4318(TLS) 端口接收 Hadoop 组件指标 |
| CloudWatch 输出 | 指标发送到 CloudWatch Metrics，namespace=CWAgent |
进程信息
bash
/opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent \
-config /opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.toml \
-envconfig /opt/aws/amazon-cloudwatch-agent/etc/env-config.json \
-otelconfig /opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.yaml \
-pidfile /opt/aws/amazon-cloudwatch-agent/var/amazon-cloudwatch-agent.pidsystemd 服务配置
ini
[Unit]
Description=Amazon CloudWatch Agent
After=network.target
[Service]
Type=simple
ExecStart=/opt/aws/amazon-cloudwatch-agent/bin/start-amazon-cloudwatch-agent
KillMode=process
Restart=on-failure
RestartSec=60s
[Install]
WantedBy=multi-user.target注意：与 MetricsCollector 不同，CWAgent 没有 MemoryMax/CPUQuota 限制。
采集的系统指标（34 个）
CPU 指标（11 个）
| 指标 | 说明 |
|---|---|
| cpu_usage_active | CPU 活跃使用率 |
| cpu_usage_idle | CPU 空闲率 |
| cpu_usage_user | 用户态 CPU |
| cpu_usage_system | 内核态 CPU |
| cpu_usage_iowait | I/O 等待 |
| cpu_usage_steal | 被虚拟化偷取的 CPU |
| cpu_usage_irq | 硬中断 |
| cpu_usage_softirq | 软中断 |
| cpu_usage_nice | nice 进程 |
| cpu_usage_guest | 虚拟机 guest |
| cpu_usage_guest_nice | 虚拟机 guest nice |
采集粒度：percpu=true（每个 CPU 核心）+ totalcpu=true（汇总）
内存指标（10 个）
| 指标 | 说明 |
|---|---|
| mem_active | 活跃内存 |
| mem_available | 可用内存 |
| mem_available_percent | 可用内存百分比 |
| mem_free | 空闲内存 |
| mem_inactive | 非活跃内存 |
| mem_total | 总内存 |
| mem_used | 已用内存 |
| mem_used_percent | 已用内存百分比 |
| mem_buffered | 缓冲区内存 |
| mem_cached | 缓存内存 |
磁盘指标（4 个）
| 指标 | 说明 |
|---|---|
| disk_free | 磁盘可用空间 |
| disk_total | 磁盘总空间 |
| disk_used | 磁盘已用空间 |
| disk_used_percent | 磁盘使用率 |
采集粒度：resources=["*"]（所有挂载点）
网络指标（4 个）
| 指标 | 说明 |
|---|---|
| net_bytes_recv | 接收字节数 |
| net_bytes_sent | 发送字节数 |
| net_packets_recv | 接收包数 |
| net_packets_sent | 发送包数 |
网络指标经过 cumulativetodelta 处理器转换为增量值。
Swap 指标（3 个）
| 指标 | 说明 |
|---|---|
| swap_free | Swap 可用 |
| swap_used | Swap 已用 |
| swap_used_percent | Swap 使用率 |
进程指标（2 个）
| 指标 | 说明 |
|---|---|
| processes_running | 运行中进程数 |
| processes_total | 总进程数 |
CloudWatch 维度
每个指标都附带以下维度，用于在 CloudWatch 中过滤和聚合：
| 维度 | Master 值 | Worker 值 |
|---|---|---|
| cluster.id | j-2Y8SIX4Q4K5ZJ | j-2Y8SIX4Q4K5ZJ |
| instance.id | i-07a7bdb3b2bd9b410 | (各节点实例 ID) |
| node.type | master | core / task |
| service.name | system | system |
聚合维度配置：[cluster.id, instance.id, node.type, service.name]
双管道（Pipeline）架构
CWAgent 内部有两条 OTel Pipeline：
metrics/host（直接输出）
receivers: telegraf_disk, telegraf_mem, telegraf_processes, telegraf_swap, telegraf_cpu
processors: (无)
exporters: awscloudwatch适用于绝对值指标（内存使用量、磁盘空间等），不需要任何转换，直接发送到 CloudWatch。
metrics/hostDeltaMetrics（增量转换）
receivers: telegraf_net, otlp/metrics0, otlp/metrics1
processors: cumulativetodelta/hostDeltaMetrics
exporters: awscloudwatch适用于累积值指标（网络字节数等），通过 cumulativetodelta 处理器转换为增量值后再发送。网络指标是累积值（从启动以来的总字节数），需要转换为每个采集周期的增量才有意义。
OTLP 接收器
CWAgent 同时作为 OpenTelemetry Collector 运行，监听两个 gRPC 端口：
| 端口 | 绑定地址 | TLS | 用途 |
|---|---|---|---|
| 4317 | 127.0.0.1 | 无 | 本地组件推送指标 |
| 4318 | 0.0.0.0 | 有 (mTLS) | 跨节点指标接收 |
TLS 证书位置：
/etc/emr-cluster-metrics/amazon-cloudwatch-agent/tls-artifacts/
├── ca-cert.pem ← CA 证书
├── cert.pem ← 服务端证书
├── key.pem ← 私钥
└── extract-artifacts.shMaster vs Worker 的端口差异：
- Master：4317 (127.0.0.1) + 4318 (0.0.0.0 TLS)
- Worker：仅 4317 (127.0.0.1)，4318 未监听
cloudwatch-sink 组件
注意：cloudwatch-sink-2.22.0` 是一个 Hadoop Metrics2 Sink 插件，名字叫 "cloudwatch-sink" 但不推送到 CloudWatch ，而是推送到 MetricsCollector（端口 9501），由 MC 通过 WebSocket 上报到 EMR 控制面，用于 Managed Scaling 决策。这些指标不会出现在 CloudWatch 控制台。
hadoop-metrics2.properties 配置
properties
# 全局采样周期：300 秒（5 分钟）
*.period=300
# 指标白名单（仅这 11 个会被推送）
*.sink.cloudwatch.metricsList = TotalLoad,CapacityTotalGB,UnderReplicatedBlocks,
CapacityRemainingGB,PendingDeletionBlocks,PendingReplicationBlocks,
CorruptBlocks,CapacityUsedGB,NumLiveDataNodes,NumDeadDataNodes,MissingBlocks
# 8 个 Hadoop 组件启用 CloudWatchSink
namenode.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
datanode.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
resourcemanager.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
nodemanager.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
mrappmaster.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
jobhistoryserver.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
maptask.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink
reducetask.sink.cloudwatch.class = com.amazon.ws.emr.hadoop.metrics2.sink.cloudwatch.CloudWatchSink白名单指标（11 个）
| 指标 | 说明 | 示例值 |
|---|---|---|
| TotalLoad | HDFS 总连接数 | 0 |
| CapacityTotalGB | HDFS 总容量 (GB) | 116.0 |
| CapacityUsedGB | HDFS 已用容量 (GB) | 0.0 |
| CapacityRemainingGB | HDFS 剩余容量 (GB) | 116.0 |
| NumLiveDataNodes | 存活 DataNode 数 | 2 |
| NumDeadDataNodes | 死亡 DataNode 数 | 0 |
| UnderReplicatedBlocks | 副本不足的块数 | 0 |
| PendingReplicationBlocks | 待复制块数 | 0 |
| PendingDeletionBlocks | 待删除块数 | 0 |
| CorruptBlocks | 损坏块数 | 0 |
| MissingBlocks | 丢失块数 | 0 |
NameNode JMX 实际暴露了约66 个 FSNamesystem 指标，但只有以上 11 个在白名单中会被推送。
配置文件层次
CWAgent 的配置经过多层转换：
emr-amazon-cloudwatch-agent.json ← EMR 生成的源配置（JSON）
│
│ config-translator（启动时自动转换）
│
├──► amazon-cloudwatch-agent.toml ← Telegraf 格式（inputs/outputs）
└──► amazon-cloudwatch-agent.yaml ← OTel Collector 格式（receivers/exporters/pipelines）修改配置时应编辑 emr-amazon-cloudwatch-agent.json，然后重启服务让 config-translator 重新生成 toml/yaml。
CloudWatch 输出配置
yaml
exporters:
awscloudwatch:
namespace: CWAgent
region: cn-north-1
mode: EC2
force_flush_interval: 1m0s
max_datums_per_call: 1000
max_values_per_datum: 150
resource_to_telemetry_conversion:
enabled: true
rollup_dimensions:
- [cluster.id, instance.id, node.type, service.name]八、Master vs Worker 对比
| 项目 | Master | Worker (Core) |
|---|---|---|
| 服务状态 | active (running) | active (running) |
| node.type | master | core |
| 系统指标采集 | ✅ 相同 | ✅ 相同 |
| OTLP 4317 (本地) | ✅ | ✅ |
| OTLP 4318 (TLS) | ✅ | --- (未监听) |
| cloudwatch-sink | NameNode/RM/JHS | DataNode/NM |
目录结构
/opt/aws/amazon-cloudwatch-agent/
├── bin/
│ ├── amazon-cloudwatch-agent ← 主二进制（Go）
│ ├── amazon-cloudwatch-agent-ctl ← 管理工具
│ ├── config-translator ← JSON→TOML/YAML 转换器
│ ├── start-amazon-cloudwatch-agent ← 启动脚本
│ └── CWAGENT_VERSION ← 版本文件
├── etc/
│ ├── emr-amazon-cloudwatch-agent.json ← EMR 专用 JSON 配置（源）
│ ├── amazon-cloudwatch-agent.d/
│ │ └── file_emr-amazon-cloudwatch-agent.json
│ ├── amazon-cloudwatch-agent.toml ← 转换后的 Telegraf 配置
│ ├── amazon-cloudwatch-agent.yaml ← OTel Collector 配置
│ ├── env-config.json ← 环境变量配置
│ └── common-config.toml ← 通用配置
├── var/
│ └── amazon-cloudwatch-agent.pid ← PID 文件
└── logs/
├── amazon-cloudwatch-agent.log ← 启动日志
└── configuration-validation.log ← 配置验证日志
/var/log/emr-cluster-metrics/amazon-cloudwatch-agent/
└── amazon-cloudwatch-agent.log ← 运行时日志
/etc/emr-cluster-metrics/amazon-cloudwatch-agent/tls-artifacts/
├── ca-cert.pem, cert.pem, key.pem ← OTLP TLS 证书
/usr/share/aws/emr/cloudwatch-sink/lib/
└── cloudwatch-sink-2.22.0.jar ← Hadoop Metrics2 Sink 插件运维指南
常用命令
bash
# 服务管理
systemctl status amazon-cloudwatch-agent
sudo systemctl restart amazon-cloudwatch-agent
# 使用官方管理工具
sudo /opt/aws/amazon-cloudwatch-agent/bin/amazon-cloudwatch-agent-ctl -a status
# 版本查看
cat /opt/aws/amazon-cloudwatch-agent/bin/CWAGENT_VERSION
# 日志查看
sudo tail -f /var/log/emr-cluster-metrics/amazon-cloudwatch-agent/amazon-cloudwatch-agent.log
# 配置查看
sudo cat /opt/aws/amazon-cloudwatch-agent/etc/emr-amazon-cloudwatch-agent.json | python3 -m json.tool
# 端口检查
sudo ss -tlnp | grep -E "4317|4318"
# Hadoop Metrics2 cloudwatch-sink 配置
grep cloudwatch /etc/hadoop/conf/hadoop-metrics2.properties
