该项目面向太赫兹 MIMO ISAC 场景，覆盖从参数构建、链路执行到结果评估的完整流程。平台同时支持 GUI 与脚本入口，兼顾交互演示与批量实验。核心目标是让感知与通信在统一框架内实现可复现、可对标、可追踪。

痛点	方案
参数管理分散	统一配置构建器集中管理通用参数与信号参数
感知通信流程割裂	联合流程先感知后通信并提供感知辅助挂接
工具链依赖敏感	兼容层提供 random/unifrnd 最小替代实现
结果语义不统一	输出统一 *_input/*_output/*_ref/*_diff 命名族
验收口径不一致	提供快速演示、全量演示、静态检查与三场景对标脚本

🎯 核心价值

​​

🔬 学术研究价值

该平台形成了可复现实验链路，适合用于通感一体化算法验证与指标分析。

• 统一信号模型框架
• 分子吸收信道建模
• 二维感知处理链路
• 通感耦合评估接口

💼 工程应用价值

该平台提供可直接运行的模块化代码结构，适合工程团队协作与持续交付。

• GUI 脚本双入口能力
• 模块边界清晰架构
• 自动化测试检查流程
• 标准化结果输出规范

⚡ 技术亮点

🌊 一体化架构与工程实现

特性	传统方案	本方案
参数管理	分散脚本配置	统一 build_thz_isac_config 参数域
链路调度	单链路独立调用	感知/通信/联合流程统一编排
数据契约	指标命名不统一	输入/输出/参考/差异 全量命名族
运行入口	单脚本演示	GUI、快速脚本、全量脚本三入口
验证体系	人工口径验证	静态检查 + 单测 + 三场景对标闭环

📊 性能指标（实测数据）

数据来源：run_quick_demo.m、run_full_demo.m、run_parity_benchmarks.m 最近一次实测输出。

场景	基线	本方案	结论
快速演示场景	工程目标：BER≤0.05，EVM≤-12 dB	BER=0.031947，EVM=-15.780 dB	达标
全量演示场景	工程目标：BER≤0.02，EVM≤-20 dB	BER=0.017337，EVM=-23.769 dB	达标
默认对标场景	一致性判据：相对偏差 ≤1%	对标流程通过，ALL_PASS=true	通过
高阶调制对标场景	一致性判据：相对偏差 ≤1%	对标流程通过，ALL_PASS=true	通过

🎯 感知估计能力

感知链路覆盖距离、速度、角度与位置四类输出，并提供成像结果与误差统计。

参数	配置	性能
距离估计	带宽 2.16 GHz，OFDM 频域处理	绝对误差约 0.021 m
速度估计	慢时间 FFT + 2D CA-CFAR	绝对误差约 1.589 m/s
角度估计	扫描角 -60:1:60 波束形成	绝对误差约 0.000 deg

🖥️ 运行环境

项目面向 MATLAB 环境设计，可在常规开发机完成演示与测试流程。

• 语言：MATLAB 2023 以上
• 依赖：Communications Toolbox、基础绘图与数值函数、分子吸收数据文件

📁 项目结构

thz_isac/
 ├── src/                         # 核心源代码
 │   ├── sensing/                 # 感知链路与CFAR检测
 │   ├── comm/                    # 通信链路与指标统计
 │   └── channel/                 # 分子吸收与MIMO信道建模
 ├── tests/                       # 测试与检查脚本
 │   ├── test_all.m               # 单元测试总入口
 │   └── test_full_chain.m        # 联合流程完整性测试
 └── docs/                        # 工程文档目录
     ├── 算法文档.md              # 算法原理与公式推导
     └── 代码文档.md              # 代码结构与接口说明

📄 文档体系

文档体系覆盖"算法原理 + 代码实现 + 项目说明"三层信息，便于研究与工程同步推进。

📘 算法文档

说明感知链路、通信链路、信道建模与指标定义的完整公式推导。

docs/算法文档.md

📒 代码文档

说明入口脚本、模块职责、调用关系、数据结构契约与测试体系。

docs/代码文档.md

💻 核心代码展示

🔥 统一参数构建模块

该模块负责收敛关键参数并生成派生参数，作为全工程唯一配置入口。

cfg.general = struct();
 cfg.general.project_root = project_root;
 cfg.general.data_dir = fullfile(project_root, "data", "molecular_absorption");
 cfg.general.output_dir = fullfile(project_root, "outputs");
 cfg.general.verbose = true;
 cfg.general.random_seed = 20260320;
 cfg.general.scenario_name = "default";
 cfg.general.enable_parallel = false;
 ​
 cfg.signal = struct();
 cfg.signal.fc_hz = 252e9;
 cfg.signal.bandwidth_hz = 2.16e9;
 cfg.signal.waveform_type = "OFDM";
 cfg.signal.mod_order = 16;
 cfg.signal.num_subcarriers = 4096;
 cfg.signal.num_symbols = 2048;
 cfg.signal.cp_ratio = 1 / 4;
 cfg.signal.channel_coding = "Convolutional";
 cfg.signal.code_rate = "7/8";
 cfg.signal.equalizer = "MMSE";
 cfg.signal.num_pilots = 8;
 cfg.signal.guard_ratio = 0.04;
 ​
 cfg = merge_struct_recursive(cfg, user_input);
 cfg = derive_parameters(cfg);
 rng(cfg.general.random_seed, "twister");

🌟 感知链路主流程模块

该模块负责从回波立方体构建到目标参数估计的完整处理链路。

log_step(cfg, "感知链路进行距离-速度二维处理。");
 range_cube = ifft(ifftshift(signal_cube, 1), n_sc, 1);
 doppler_cube = fftshift(fft(range_cube, n_sym, 2), 2);
 rv_power = squeeze(sum(abs(doppler_cube) .^ 2, 3));
 rv_power = rv_power ./ max(rv_power(:) + eps);
 rv_db = to_db(rv_power, cfg.cfar.output_floor_db);
 ​
 log_step(cfg, "感知链路进行 2D CA-CFAR 检测。");
 [cfar_map_db, detection_mask] = apply_cfar2d_ca(rv_power, ...
     cfg.cfar.guard_size, cfg.cfar.training_size, cfg.cfar.pfa, cfg.cfar.output_floor_db);
 ​
 log_step(cfg, "感知链路进行距离-角度成像。");
 angle_grid = cfg.sensing.angle_scan_deg(:).';
 range_angle_power = zeros(n_sc, numel(angle_grid));
 range_doppler_slice = squeeze(doppler_cube(:, vel_idx, 1:n_virtual));
 ​
 for r_idx = 1:n_sc
     snapshot = range_doppler_slice(r_idx, :).';
     for a_idx = 1:numel(angle_grid)
         steering = exp(1j * pi * (0:(n_virtual - 1)).' * sind(angle_grid(a_idx))) / sqrt(n_virtual);
         range_angle_power(r_idx, a_idx) = abs(steering' * snapshot) .^ 2;
     end
 end
 ​
 sense_out.RngVelPowIncoInt = rv_db;
 sense_out.RngVelCFAR = cfar_map_db;
 sense_out.RngAngPow = range_angle_db;
 sense_out.RngEstimate = rng_est;
 sense_out.VelEstimate = vel_est;
 sense_out.AngEstimate = ang_est;
 sense_out.PosError = pos_error;

🚀 通信链路主流程模块

该模块负责编码调制、MIMO 传输均衡、解调译码与通信指标评估。

log_step(cfg, "通信链路进行编码与调制。");
 for stream_idx = 1:n_stream
     coded_len_need = numel(data_idx) * n_sym * bits_per_symbol;
     info_len = max(120, floor(coded_len_need * cfg.signal.code_rate_value));
     info_bits = randi([0, 1], info_len, 1);
 ​
     [coded_bits, code_meta] = channel_encode_bits(info_bits, cfg);
     coded_bits = local_expand_or_trim(coded_bits, coded_len_need);
     tx_symbols = map_bits_to_qam(coded_bits, mod_order);
     tx_symbols = local_expand_or_trim(tx_symbols, numel(data_idx) * n_sym);
     tx_symbols_mat = reshape(tx_symbols, numel(data_idx), n_sym);
 ​
     tx_grid(data_idx, :, stream_idx) = tx_symbols_mat;
 end
 ​
 log_step(cfg, "通信链路进行 MIMO 传输与均衡。");
 for sc_idx = 1:n_sc
     h_k = h_ue(:, :, sc_idx);
     if strcmpi(cfg.signal.equalizer, "MMSE")
         w_k = (h_k' * h_k + noise_var * eye(n_tx)) \ (h_k');
     else
         w_k = pinv(h_k);
     end
 end
 ​
 log_step(cfg, "通信链路进行解调与解码。");
 ber_avg = mean(ber_values);
 rms_evm_db = 20 * log10(mean(evm_values) + eps);
 se = n_stream * bits_per_symbol * cfg.signal.code_rate_value * (numel(data_idx) / n_sc);
 eff_rate = se * cfg.signal.bandwidth_hz;
 ​
 comm_out.BER = ber_avg;
 comm_out.rmsEVMdB = rms_evm_db;
 comm_out.SE = se;
 comm_out.effDateRate = eff_rate;

🎬 一键运行

run("run_quick_demo.m")
 run("run_full_demo.m")
 launch_thz_isac_gui

结果预览

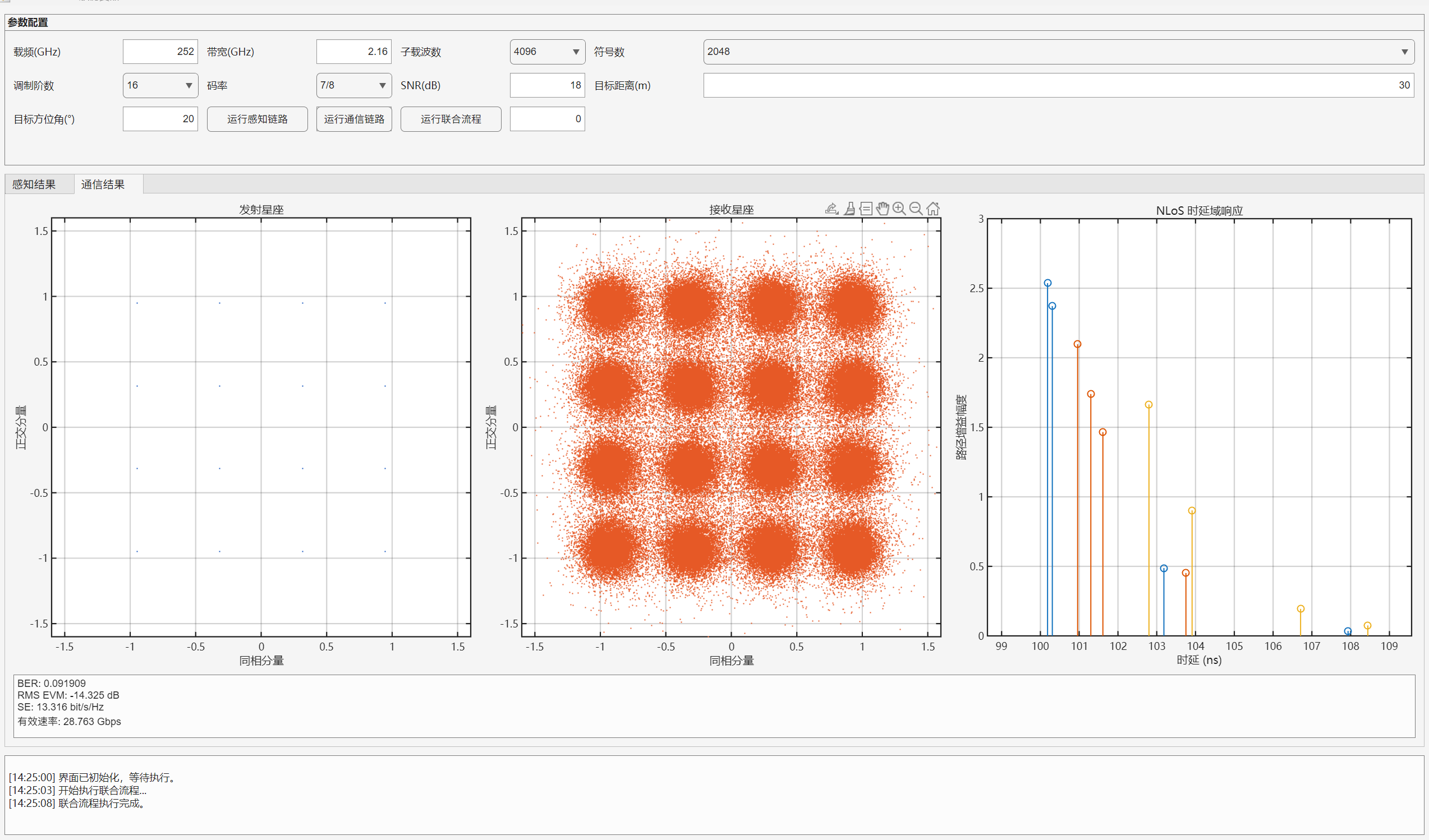

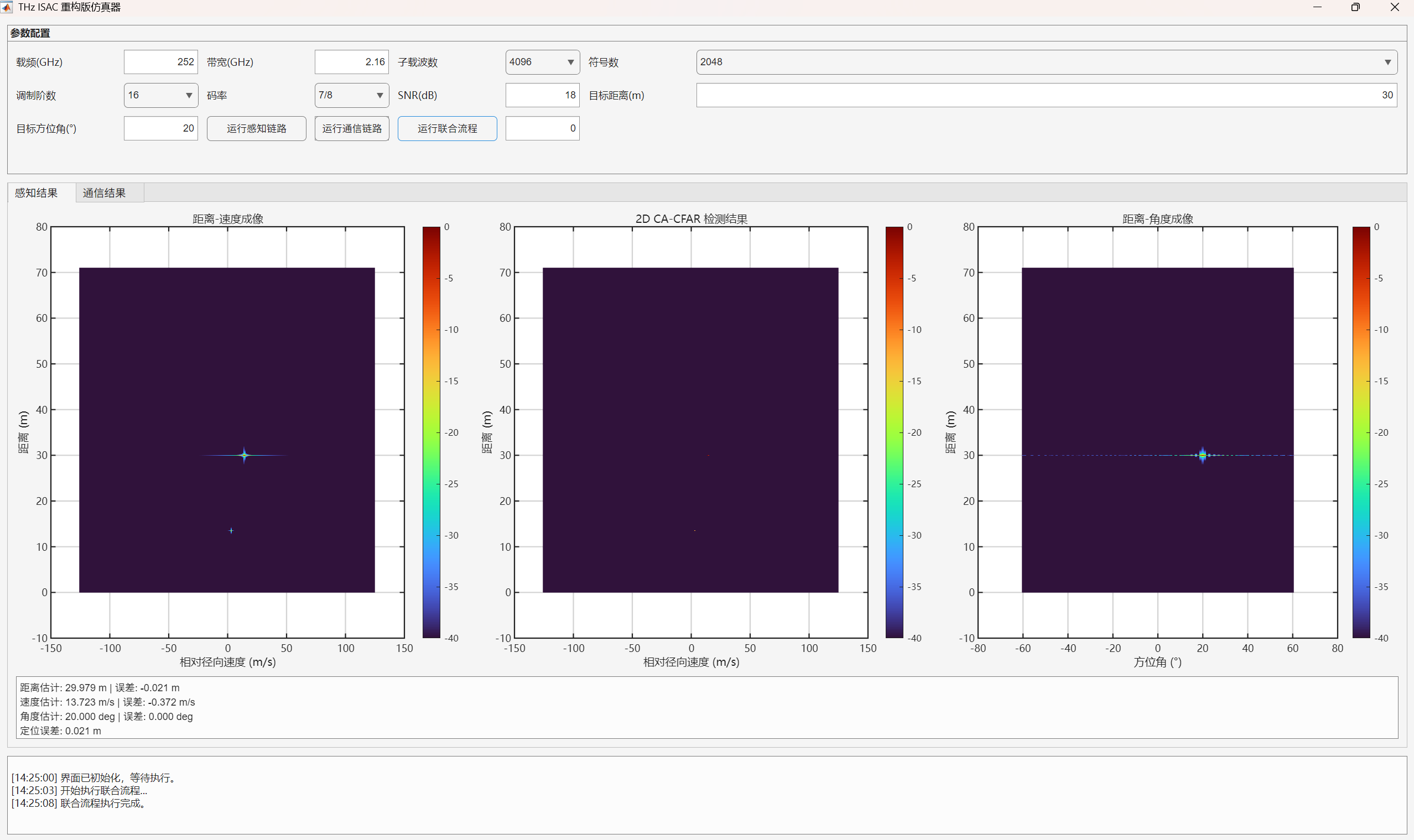

运行后可得到感知三图、通信三图以及 MAT 结果文件，支持脚本与 GUI 双路径复核。 图示包括距离-速度图、CFAR 检测图、距离-角度图、发射接收星座图与 NLoS 时延响应图。

📸 演示图片预览

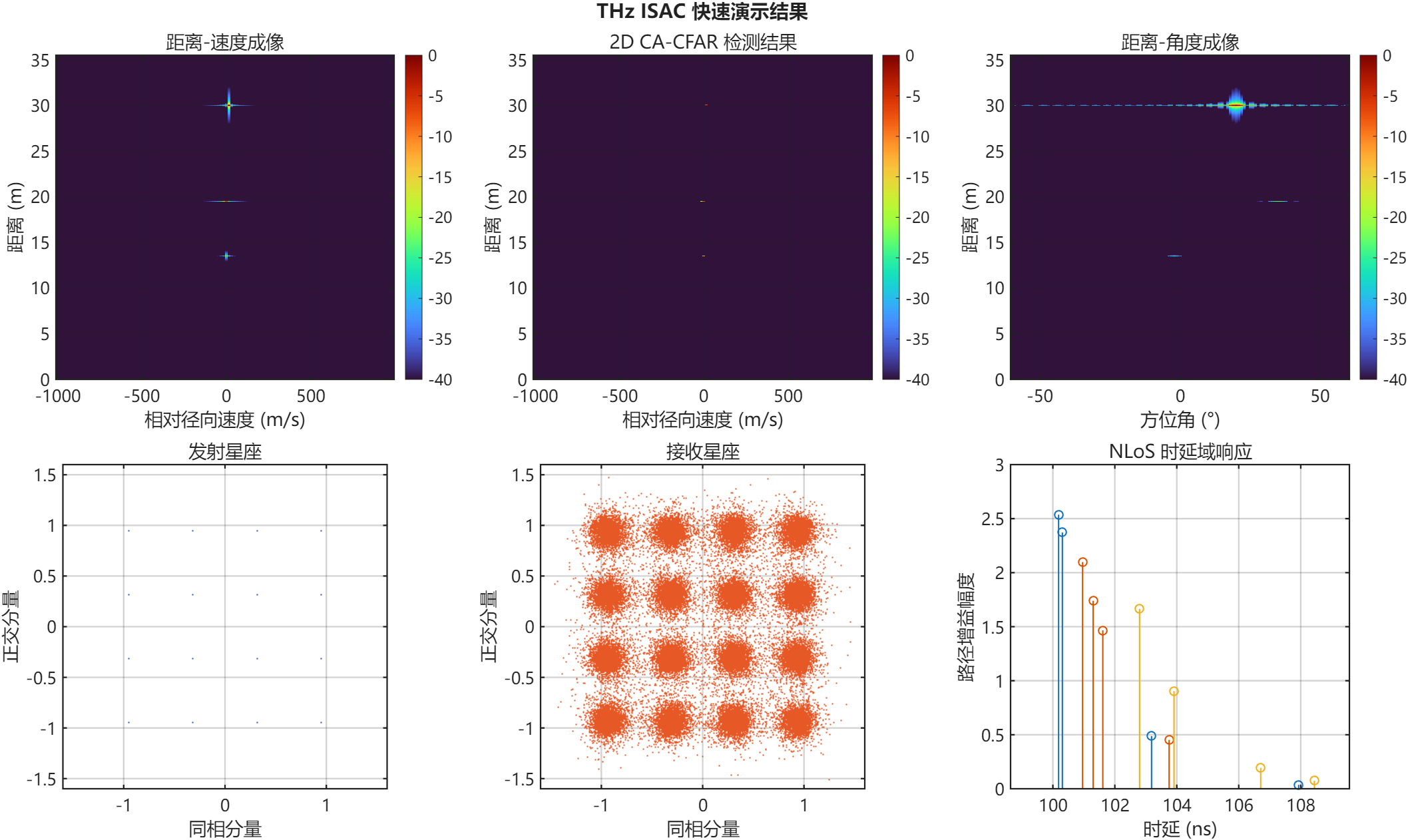

典型输出图覆盖感知与通信两大结果面板，便于直观核验链路行为。

• 距离-速度成像图
• 2D CA-CFAR 检测图
• 距离-角度成像图
• 发射与接收星座图
• NLoS 时延域响应图
