ELK 企业日志分析系统核心总结

ELK 企业日志分析系统核心

一、ELK 基础认知

ELK 是Elasticsearch、Logstash、Kibana三大开源工具组成的集中式日志分析平台，用于解决分散日志收集、检索、统计、可视化难题，适用于日志分析、APM、安全监控、业务指标分析等场景。

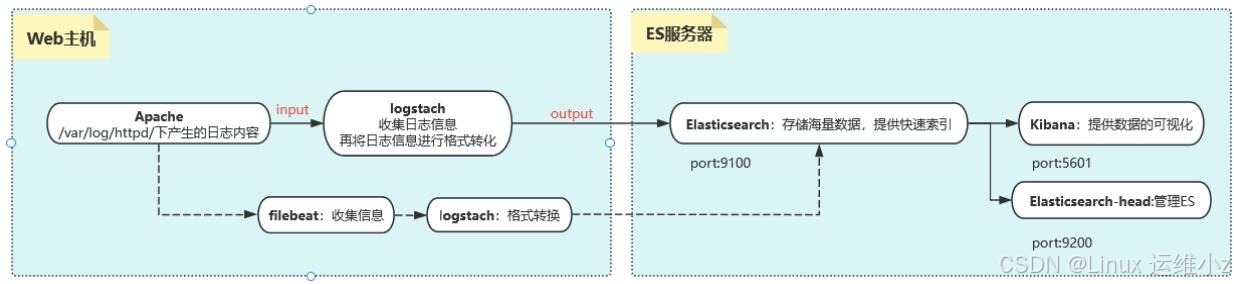

ELK工作原理展示图：

【APPServer集群】→→【logstash Agent 采集器】→→【ElasticSearch Cluster】→→【KibanaServer】→→【Browser】

Logstash收集AppServer产生的Log，并存放到ElasticSearch集群中，而Kibana则从ES集群中查询数据生成图表，再返回给Browser。

简单来说，进行日志处理分析，一般需要经过以下几个步骤：

1. 将日志进行集中化管理（beats）
2. 将日志格式化（logstash）
3. 对格式化后的数据进行索引和存储（elasticsearch）
4. 前端数据的展示（kibana）

---

二、三大组件核心作用

1. Elasticsearch（ES）

   • 定位：分布式搜索引擎，负责存储、索引、高速检索、聚合分析日志数据
   • 特点：分布式高可用、毫秒级实时搜索、倒排索引、RESTful API、强大聚合能力

2. Logstash

   • 定位：数据处理管道，负责收集、过滤、格式化、转发日志
   • 流程：Input（采集）→ Filter（解析 / 清洗）→ Output（输出）
   • 轻量替代：Beats（Filebeat/Metricbeat），资源占用更低

3. Kibana

   • 定位：可视化平台，提供 Web 界面做数据查询、图表展示、仪表盘、集群管理

---

三、核心工作流程

日志源 → Logstash/Beats（采集处理） → Elasticsearch（存储索引） → Kibana（可视化分析）

---

四、实验环境与部署步骤

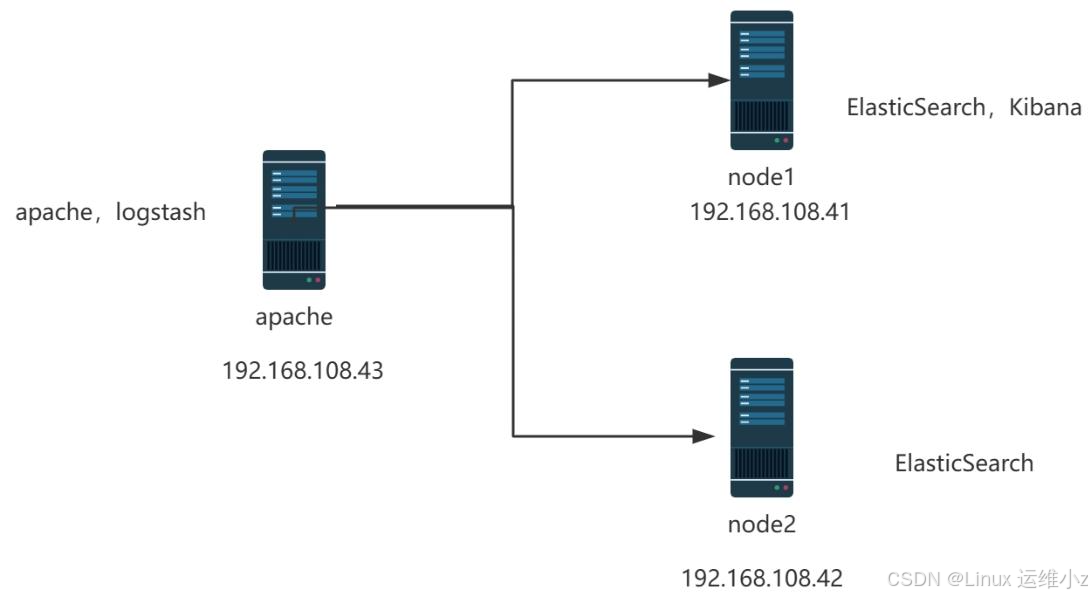

1. 实验拓扑

• 2 台 ES 节点（node1/192.168.108.41、node2/192.168.108.42）：部署 ES+head 插件，node1 额外装 Kibana
• 1 台 Apache 节点（192.168.108.43）：部署 Apache+Logstash，采集系统与 Web 日志
• 系统：CentOS 7.9，依赖 JDK 1.8

2. 部署关键步骤

1. ES 集群部署

   • 配置 hosts、JDK、数据目录权限
   • 修改 elasticsearch.yml：集群名、节点名、网络绑定、单播发现
   • 启动服务，验证集群健康状态（green 为正常）

   # 最底下加2行
   [root@node1 ~]# vi /etc/hosts
   192.168.108.41 node1
   192.168.108.42 node2
   node2
   [root@node1 ~]# java -version
   openjdk version "1.8.0_262"
   OpenJDK Runtime Environment (build 1.8.0_262-b10)
   OpenJDK 64-Bit Server VM (build 25.262-b10, mixed mode)

   [root@node2 ~]# vim /etc/hosts
   192.168.108.41 node1
   192.168.108.42 node2
   [root@node2 ~]# java -version
   openjdk version "1.8.0_262"
   OpenJDK Runtime Environment (build 1.8.0_262-b10)
   OpenJDK 64-Bit Server VM (build 25.262-b10, mixed mode)

   #安装elasticsearch rpm包,上传elasticsearch-5.5.0.rpm到/opt目录下
   [root@node1 ~]# cd /opt
   [root@node1 opt]# rpm -ivh elasticsearch-5.5.0.rpm



   #加载系统服务
   [root@node1 ~]# systemctl daemon-reload
   [root@node1 ~]# systemctl enable elasticsearch.service

   #更改elasticsearch主配置文件
   [root@node1 ~]# cp /etc/elasticsearch/elasticsearch.yml
   /etc/elasticsearch/elasticsearch.yml.bak
   [root@node1 ~]# vim /etc/elasticsearch/elasticsearch.yml
   17 cluster.name: my-elk-cluster #集群名字
   23 node #节点名字
   33 path.data: /data/elk_data #数据存放路径
   37 path.logs: /var/log/elasticsearch/ #日志存放路径
   43 bootstrap.memory_lock: false #不在启动的时候锁定内存:锁定物理内存
   地址,防止es内存被交换出去,也就是避免es使用swap交换分区,频繁的交换,会导致IOPS变高｡
   55 network.host: 0 #提供服务绑定的IP地址,0.0.0.0代表
   所有地址
   59 http.port: 9200 #侦听端口为9200
   68 discovery.zen.ping.unicast.hosts: ["node1", "node2" #集群发现通过单播实现

   #创建数据存放路径并授权
   [root@node1 opt]# mkdir -p /data/elk_data
   [root@node1 opt]# chown elasticsearch:elasticsearch /data/elk_data/

   #启动elasticsearch是否成功开启
   [root@node1 elasticsearch]# systemctl start elasticsearch.service
   [root@node1 elasticsearch]# netstat -antp |grep 9200
   tcp6 0 0
    LISTEN
   64463/java

   查看节点信息 用真机192.168.108.1 的浏览器打开 http://192.168.108.41:9200 有文件打开 下面 是节点的信息

   {
   "name" : "node1",
   "cluster_name" : "my-elk-cluster",
   "cluster_uuid" : "KnVmyqgIRVqNtWVbic3Jbw",
   "version" : {
   "number" : "5.5.0",
   "build_hash" : "260387d",
   "build_date" : "2017-06-30T23:16:05.735Z",
   "build_snapshot" : false,
   "lucene_version" : "6.6.0"
   },
   "tagline" : "You Know, for Search"

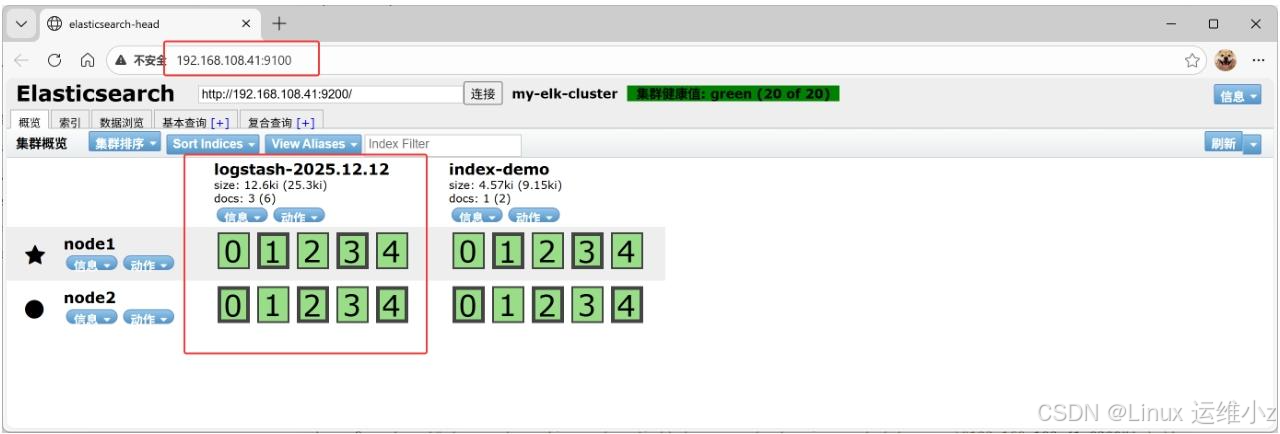

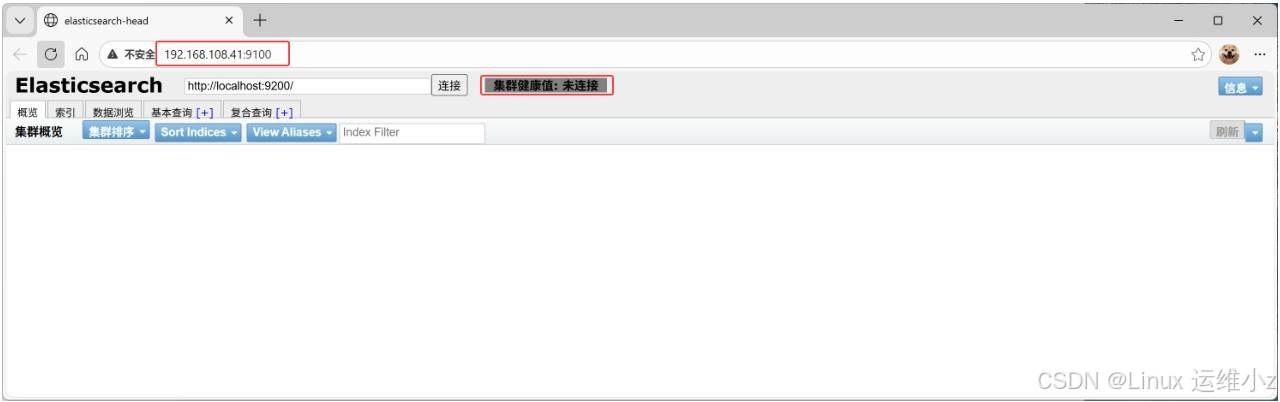

2. ES-head 插件安装

   • 依赖 Node.js、PhantomJS，开启 ES 跨域，通过 9100 端口可视化管理集群

3. Logstash 部署

   • 安装后配置 Input（系统日志 / Apache 日志）、Output（输出到 ES）
   • 按日志类型分索引（system-、apache_access-、apache_error-*）

   [root@apache ~]# cd /opt
   [root@apache opt]# rpm -ivh logstash-5.5.1.rpm # 安装logstash
   [root@apache opt]# systemctl start logstash.service # 启动logstash
   [root@apache opt]# systemctl enable logstash.service
   [root@apache opt]# ln -s /usr/share/logstash/bin/logstash /usr/local/bin/
   #建立logstash软连接



4. Kibana 部署

   • 配置 ES 地址，监听 5601 端口

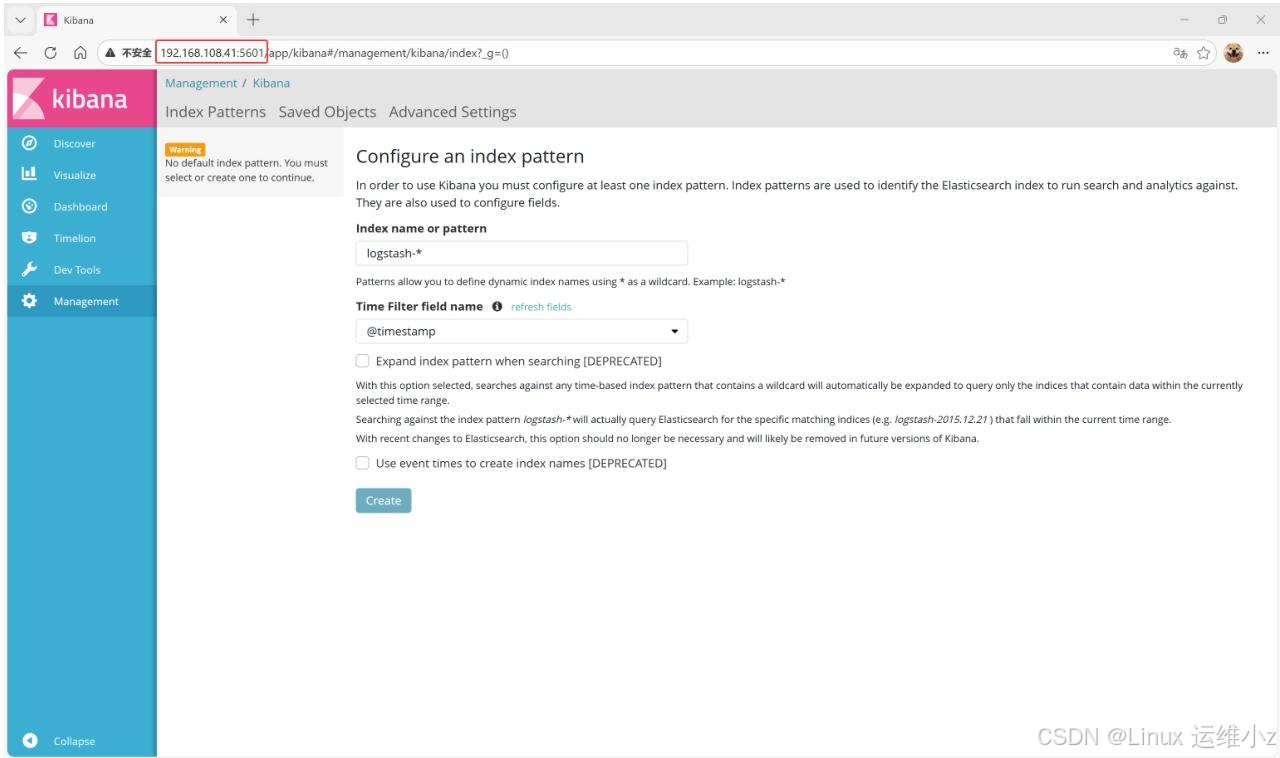

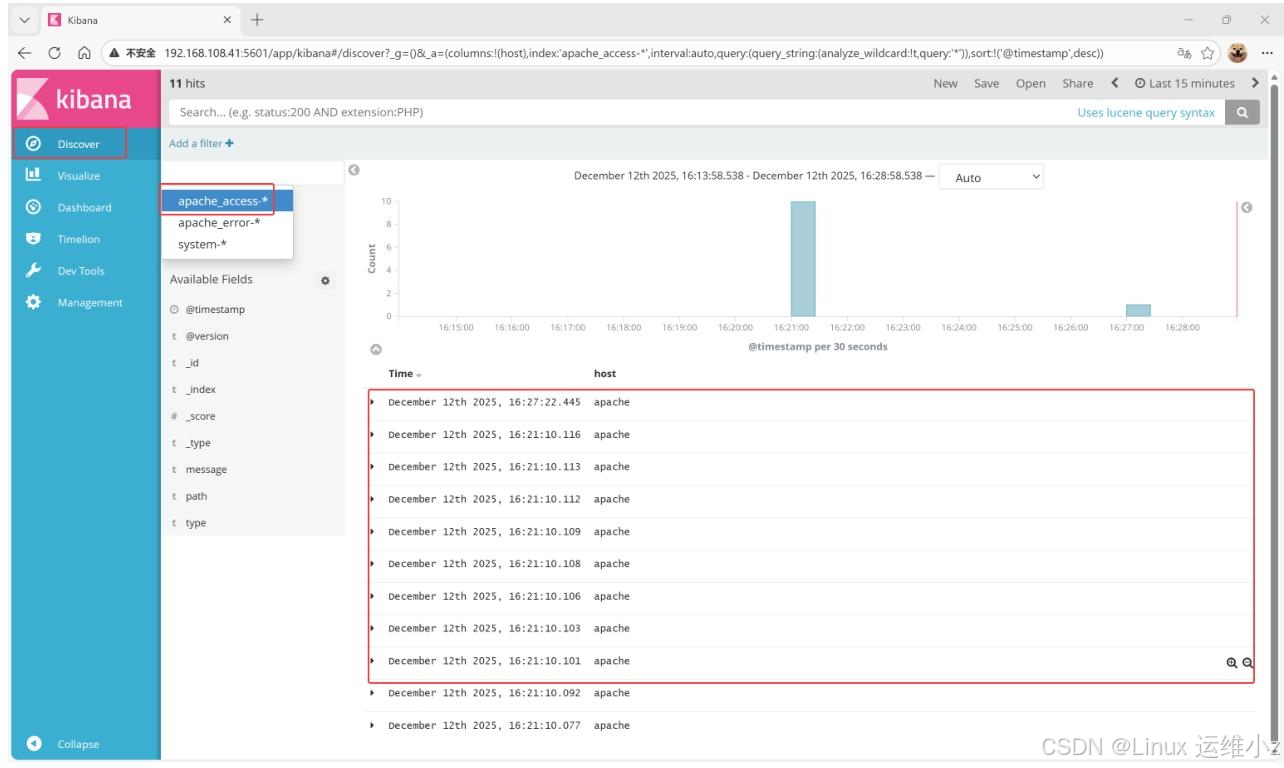

   • 创建索引模式，在 Discover 查看结构化日志，制作可视化图表

   [root@node1 ~]# cd /usr/local/src/
   [root@node1 src]# rpm -ivh kibana-5.5.1-x86_64.rpm
   [root@node1 src]# cd /etc/kibana/
   [root@node1 kibana]# cp kibana.yml kibana.yml.bak
   [root@node1 kibana]# vim kibana.yml
   2 server.port: 5601 # kibana打开的端口
   7 server.host: "0.0.0.0" #kibana侦听的地址
   21 elasticsearch.url: "http://192.168.108.41:9200" #和elasticsearch建
   立联系
   30 kibana.index: ".kibana" #在elasticsearch中
   添加.kibana索引
   [root@node1 kibana]# systemctl start kibana.service # 启动kibana服务
   [root@node1 kibana]# systemctl enable kibana.service # 开机启动kibana服务

[root@apache ~]# cd /etc/logstash/conf.d/
[root@apache conf.d]# touch apache_log.conf
[root@apache conf.d]# vim apache_log.conf
input {
file{
path => "/etc/httpd/logs/access_log"
type => "access"
start_position => "beginning"
}
file{
path => "/etc/httpd/logs/error_log"
type => "error"
start_position => "beginning"
}
}
output {
if [type] == "access" {
elasticsearch {
hosts => ["192.168.108.41:9200"]
index => "apache_access-%{+YYYY.MM.dd}"
}
}
if [type] == "error" {
elasticsearch {
hosts => ["192.168.108.41:9200"]
index => "apache_error-%{+YYYY.MM.dd}"
}
[root@apache conf.d]# /usr/share/logstash/bin/logstash -f apache_log.conf

---

五、核心功能与价值

• 集中管理分散服务器日志，替代手动 grep 检索
• 实时解析、存储、查询海量日志
• 可视化展示系统状态、Web 访问 / 错误日志
