docker网络种类，架构及命令

简介

docker容器网络是为应用程序创造的虚拟环境的一部分，可以让应用内从宿主机操作系统的网络环境中独立出来，默认与宿主机和其他容器相互隔离，形成容器自有的网络设备，IP，端口套接字等与网络相关的模块。

也需要考虑到容器与容器之间/容器与主机之间/容器与外界主机之间的通信，如果不想隔离要怎么实现，所以需要涉及到网络的问题。

架构

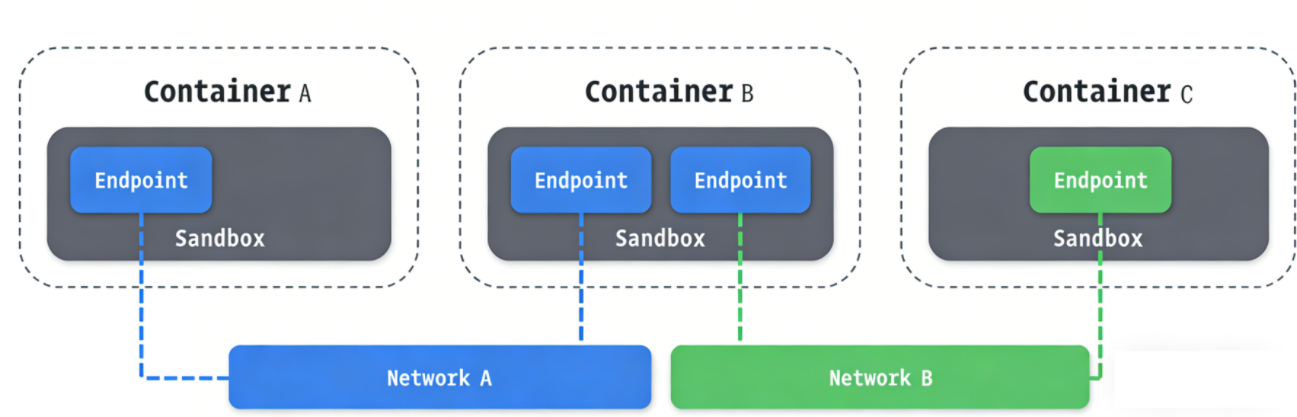

CNM

• sandbox ：是容器独立的网络隔离环境，包含容器网络栈的所有配置（例如端口，套接字，IP路由表等等），用于实现容器和宿主机，容器和容器之间的网络隔离，让每个容器拥有完全独立的网络视图，不会互相干扰。
  在Linux中通过namespace实现，一个sandbox可以关联多个endpoint（也就是说一个容器可以同时接入多个网络）。
• endpoint ：是连接sandbox和network的虚拟网络接口，也是容器接入网络的唯一入口，负责将容器接入指定的网络，完成网络连接的配置。
  通常采用虚拟网卡计数实现，一端位于sandbox内，另一端接入network对应的网络设备（例如网桥），一个endpoint只能接入一个network，因此容器需要接入多网络的时候，必须配置多个endpoint。
• network：是一组可以直接通信的endpoint集合，逻辑上等同于子网/广播域，用于提供容器间的通信域，一个network的endpoint可以直接互通，不同network的endpoint默认隔离。

Libnetwork

Libnetwork是CNM的一个标准实现，采用Go语言编写，docker网络架构的核心代码都在这个库中，Libnetwork实现了CNM中定义的全部三个组件，此外，还实现了本地服务发现，基于Ingress的容器负载均衡，以及网络控制层和管理层等功能。

驱动

Libnetwork是代码层面上的实现，而驱动是Libnetwork的插件化模块，负责把CNM的抽象组件映射到具体的底层网络上。

这样，Libnetwork就不关心底层用的是Linux网桥，VLAN还是别的，实现解耦抽象和实现。

网络管理命令

docker network create

用于创建自定义网络。

docker network create [options] network

-d指定网络驱动

--gateway指定网关地址

--subnet用于定义网段的CIDR格式的子网，容器会从这个网段分配IP

--ipv6表示启动ipv6

docker network inspect

用于查看网络详情。

docker network inspect [options] network1 [network2...]

-f指定格式

docker network connect

用于将容器连接到网络，可以按名称或者ID连接容器，一旦连接，容器可以与同一网络中的其他容器通信。

docker network connect [options] network container

--ip用于指定IP地址

--ip6用于指定ipv6地址

还可以使用docker run --network=< networkname >选项启动容器并立即将其连接到网络

docker network disconnect

用于断开网络。

docker network disconnect [options] network container

-f表示强制退出

docker network prune

用于删除不使用的网络。

docker network prune [options]

-f表示删除的时候不提示

docker network rm

用于删除一个或者多个网络。

docker network rm network1 [network2...]

-f表示强制退出

docker network ls

用于列出网络。

docker network ls [options]

-f用于指定过滤条件

--format用于指定格式

--no-trunc表示输出不截断

-q表示仅仅显示id

基本操作

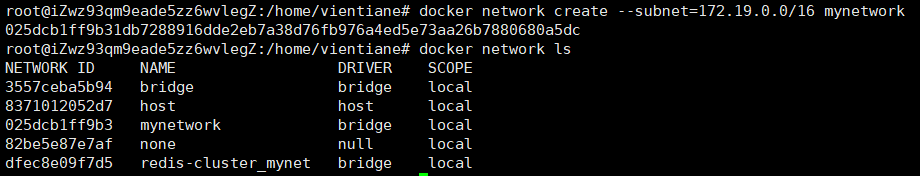

• 创建网络并指定ip地址段

docker network create --subnet=172.19.0.0/16 网络名

• 查看创建的网络

docker network ls

• 创建一个容器并加入网络

docker run -d --name 容器名 --network 网络名 nginx

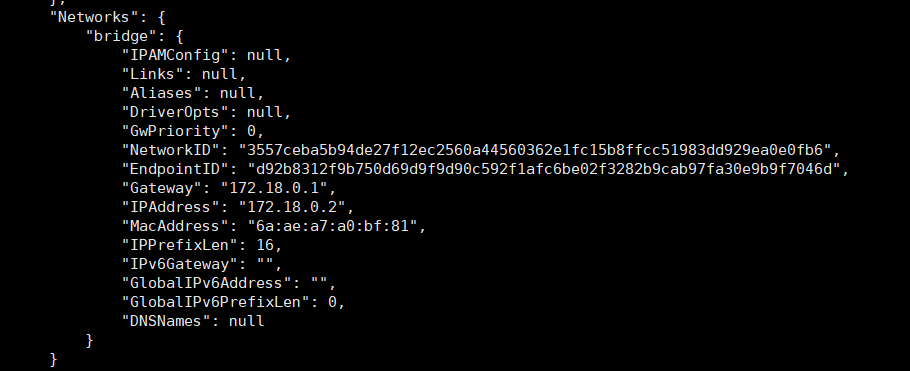

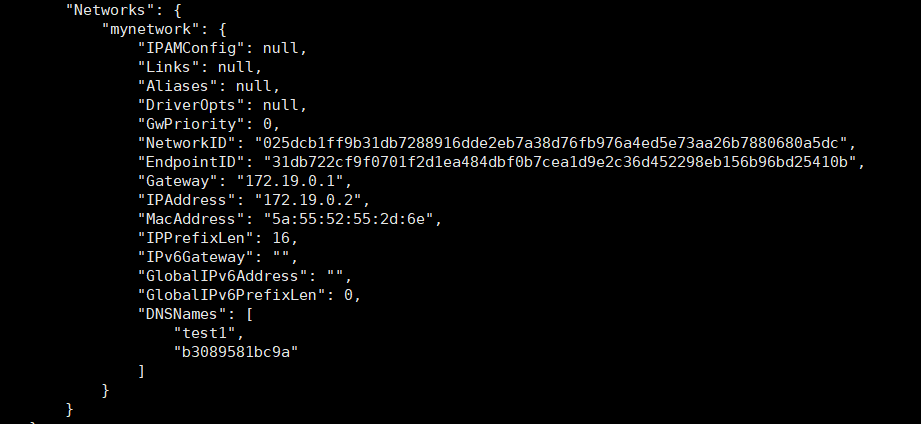

• 查看容器的网络信息

docker inspect 容器名

• 创建一个新的nginx容器，但不加入自定义网络

docker run -d --name 容器名 nginx

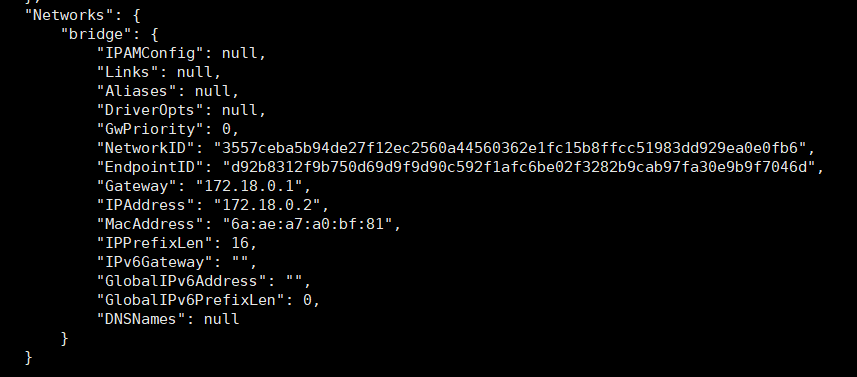

• 查看容器的网络配置，可以看到采用的是桥

docker inspect 容器名

• 将第二个容器加入自定义网络

docker network connect 网络名 容器名

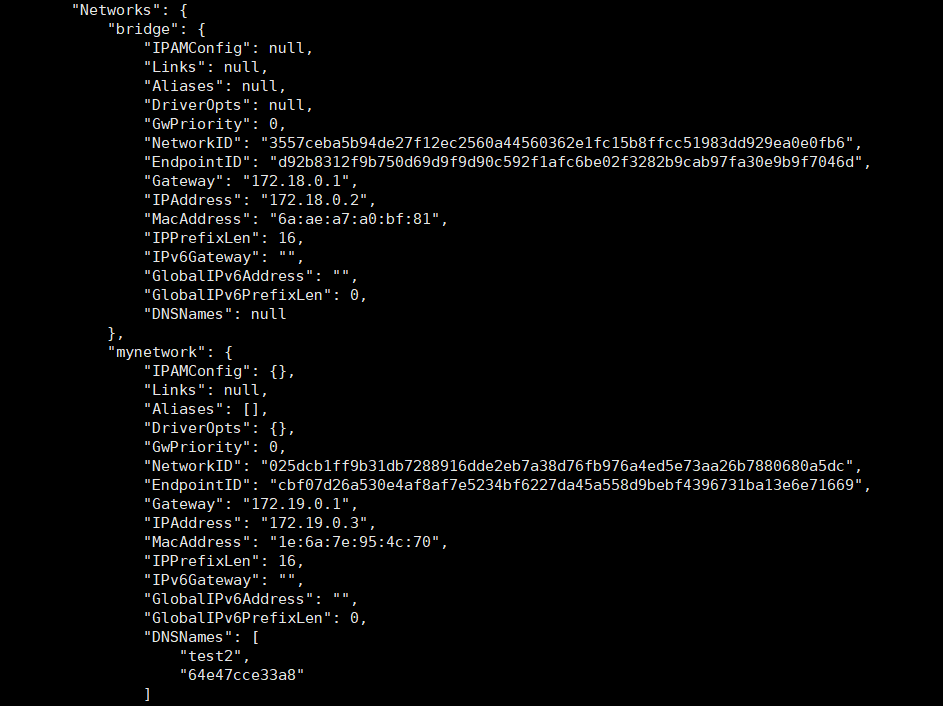

• 再次查看容器2的网络配置，发现容器2多了一个网络

docker inspect 容器名

• 让容器2断开网络，再次查看容器2的配置，可以看到只剩下一个bridge网络了

docker network disconnecct 网络名 容器名
docker inspect 容器名

• 删除网络，可以看到网络被使用了，无法删除

docker network rm 网络名

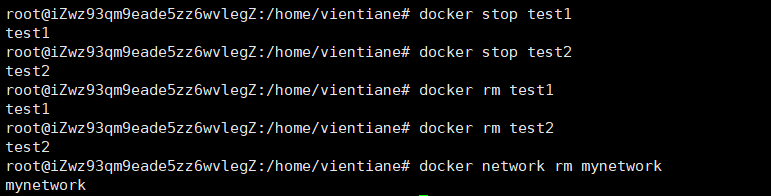

• 删除容器1，再删除网络，可以看到当我们停止了所有容器，就可以正常删除网络了

docker stop 容器名
docker rm 容器名
docker network rm 网络名

网络种类

docker bridge网络

概念

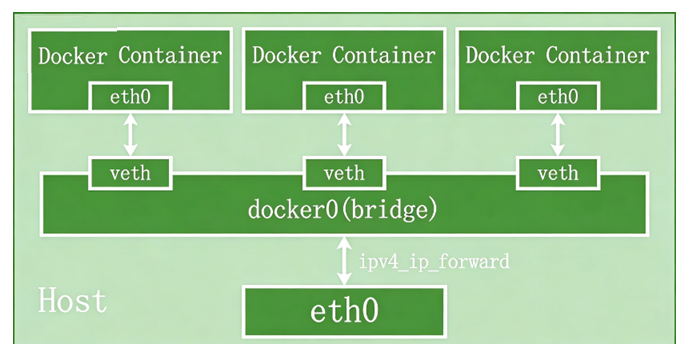

docker bridge驱动底层采用的是Linux内核中Linux bridge技术，bridge（网桥）是工作在链路层的设备，负责在不同网络段之间转发流量，在Docker中，通过软件模拟实现了名为docker0的网桥。

这样，同一网桥网络内的容器可相互通信，未接入该网桥的容器则被隔离，实现了容器间的网络隔离与互通。

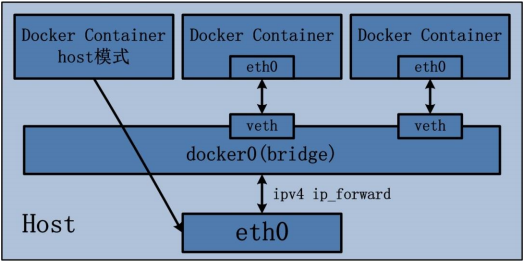

• docker container是容器内部的网络接口，对应的设备名为eth0。
• veth是虚拟以太网对，是连接容器和网桥的虚拟网线，连接eth0和docker0。
• docker0是默认的软件网桥，是容器网络转发的核心转发节点。
• host是宿主机，eth0是宿主机的物理网卡，负责与外部进行通信。
• ipv4 ip_forward是内核IP转发功能，允许网桥将流量转发到物理网卡。

默认情况下，创建的容器在没有使用--network参数指定要加入的docker网络时，默认都是加入docker单机桥接网络，即名字为bridge的网络。

docker默认的bridge网络和Linux内核中的docker0网桥是一一对应的关系，bridge是docker对网络的命名，docker0是内核中网桥的名字。

操作

容器间的网络通信

• 使用busybox(集成了一百多个常用的Linux命令和工具)镜像创建两台容器，并且保持在后台运行

docker run -itd --name test1 busybox
docker run -itd --name test2 busybox

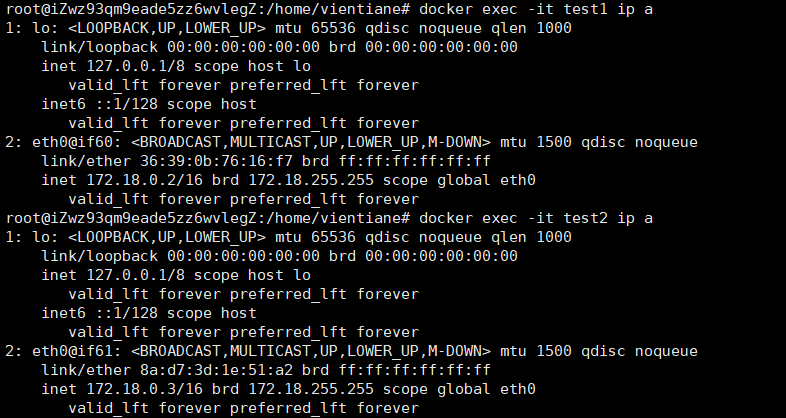

• 查看容器通信的现象

docker exec -it test1 ip a
docker exec -it test2 ip a

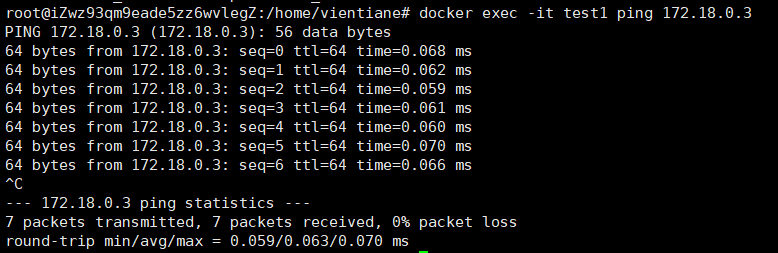

docker exec -it test1 ping [test2的IP]

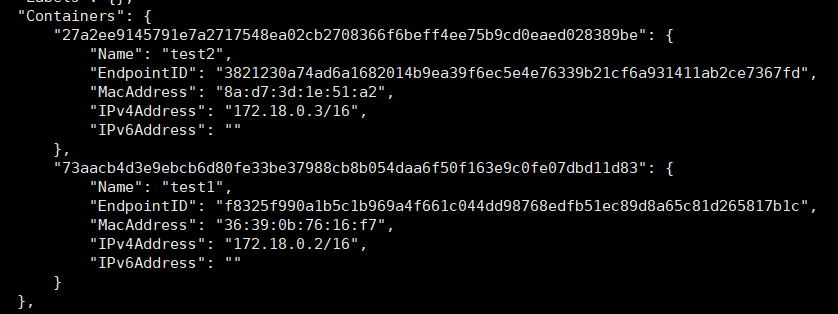

• 确定两个容器可以通信以后，查看一下bridge网络的信息,此时可以看到，该网络已经连接了2个容器，test1和test2就是通过docker0这个网桥来进行通信的

docker network inspect bridge

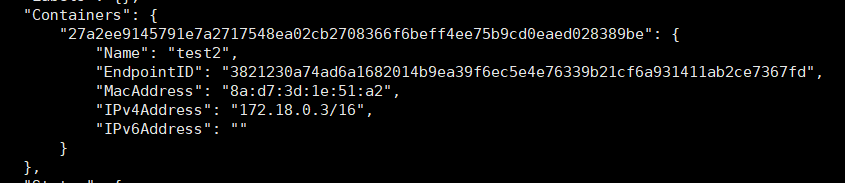

• 当我们停止或者删除掉一个容器的时候，会发现该容器会自动和docker0切断连接

docker stop test1
docker network inspect bridge

创建自定义bridge

在默认情况下，我们创建的容器都会连接在docker0这个bridge上，我们也可以创建一些自定义的bridge，让运行的容器通过自定义bridge进行通信。

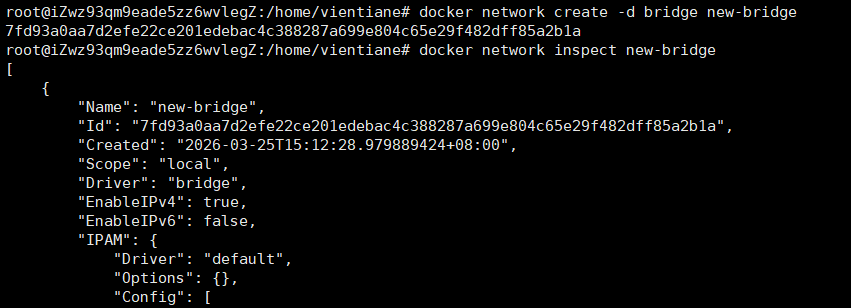

• 通过create命令来创建新的bridge

docker network create -d bridge new-bridge

• 查看new-bridge的网络信息

docker network inspect new-bridge

• 创建容器，使用--network选项指定要连接的网络，如果不指定，默认连接的是bridge

docker run -itd --name test1 --network new-bridge busybox

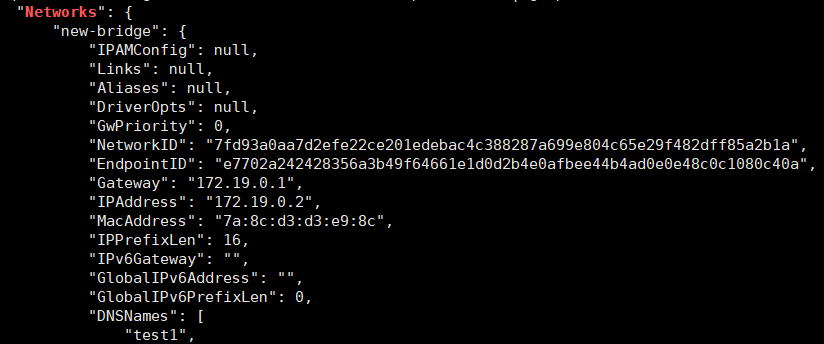

#过滤网络相关信息
docker inspect test1 | grep "Networks" -A 17

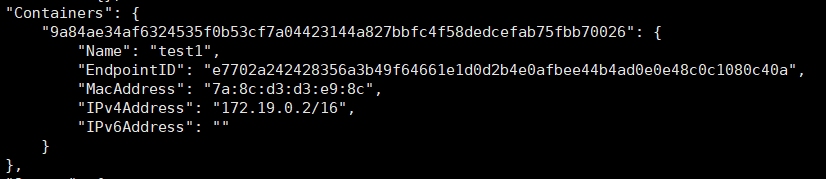

#查看自定义bridge网络详细信息
docker network inspect new-bridge

DNS解析

docker自定义桥接网络是支持通过docker DNS服务进行域名解析的，也就是说我们可以直接使用容器名进行通信，因为DNS服务可以解析容器名到IP地址的映射，但默认的bridge网络是不支持DNS的。

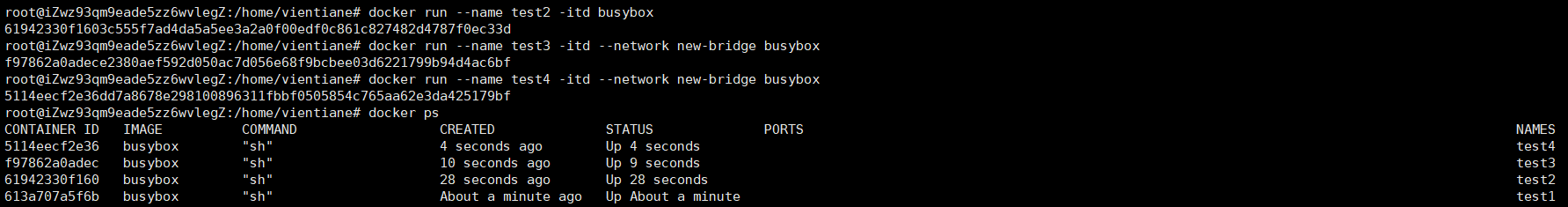

• 创建四个容器，test1和test2都默认连接bridge网络，test3和test4默认连接new-bridge网络。

docker network create -d bridge new-bridge
docker run -itd --name test1 busybox
docker run -itd --name test2 busybox
docker run -itd --name test3 --network new-bridge busybox
docker run -itd --name test4 --network new-bridge busybox
#查看两个网络里面连接的容器
docker network inspect bridge
docker network inspect new-bridge

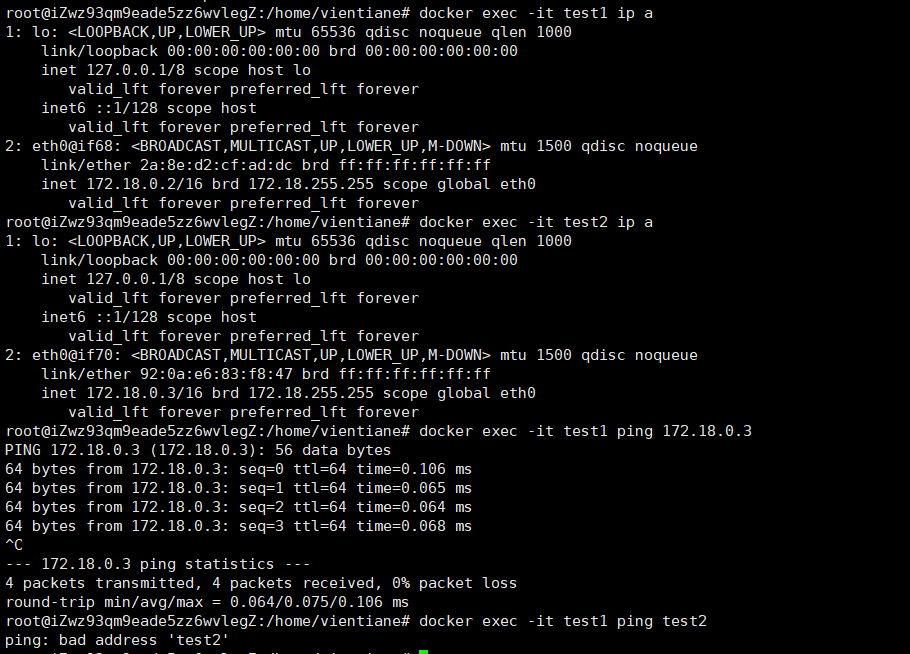

• 验证test1和test2能否使用dns解析服务

docker exec -it test1 ip a
docker exec -it test2 ip a
#test1容器pingtest2的IP地址是可以ping通的
docker exec -it test1 ping [test2的IP]
#test1容器pingtest2的容器名是找不到IP地址的
docker exec -it test1 ping test2

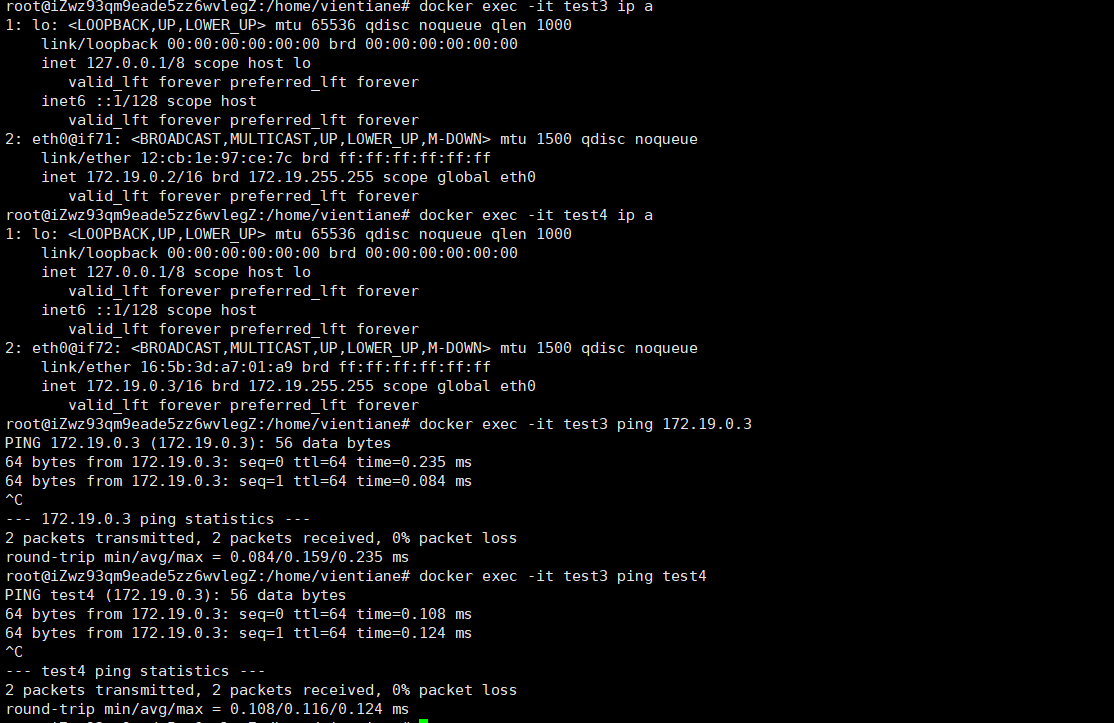

• 验证test3和test4能否使用dns解析服务

docker exec -it test3 ip a
docker exec -it test3 ip a
#test1容器pingtest2的IP地址是可以ping通的
docker exec -it test3 ping [test4的IP]
#test1容器pingtest2的容器名是找不到IP地址的
docker exec -it test3 ping test4

端口暴露和转发

• 端口暴露有两种方式，在启动容器的时候添加端口参数，一种是-P暴露所有端口，将暴露的所有端口映射到主机所有地址的一个动态端口，另外一种是-p暴露指定端口。
• 端口转发，连接bridge容器的端口映射到宿主机的端口上，那么任何发送到宿主机该端口的流量，都会转发到容器的端口中。

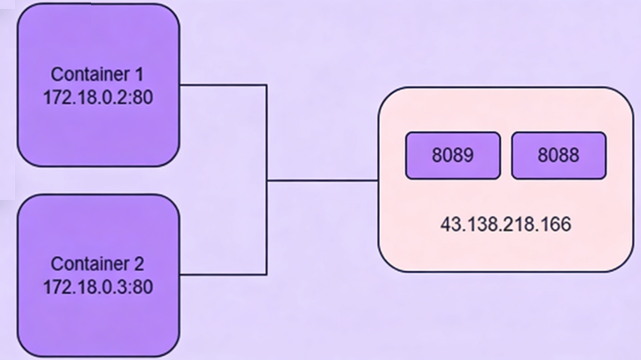

  例如下图，任何发送到8088端口的流量都会被转发到container1的80端口，任何发送到8089端口的流量都会转发到container2的80端口。


docker host网络

概念

docker容器运行默认都会分配network namespace隔离子系统，如果是基于host网络模式，容器将不再获得一个独立的network namespace，而是和宿主机共用同一个network namespace，容器将不再虚拟出自己的网卡，IP等，而是直接使用宿主机的IP端口。

bridge网络在通信的时候需要进行端口转发以及NAT地址转换，肯定会消耗掉一些资源以及性能。直接使用host网络最大的好处就是性能好，如果容器对网络传输有较高的要求，建议选择host网络，但host也有一些不足，比如说要考虑端口冲突的问题。

操作

• 创建test1容器使用bridge网络，test2容器使用host网络

docker run --name test1 -itd busybox
docker run --name test2 -itd --network=host busybox

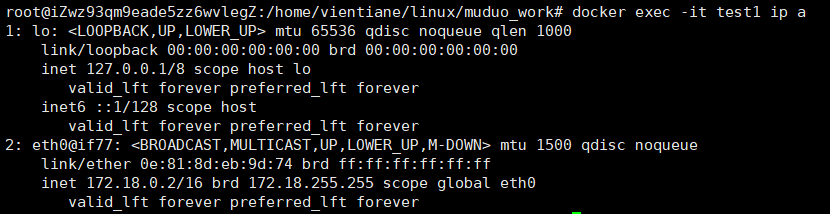

• 查看test1容器的网络信息

docker exec test1 ip a

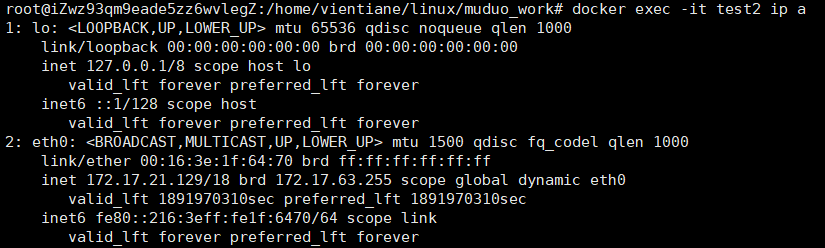

• 查看test2容器的网络信息

docker exec test2 ip a

可以看到test1容器是独立的网络配置，test2容器是和宿主机共享网络配置

docker container网络

概念

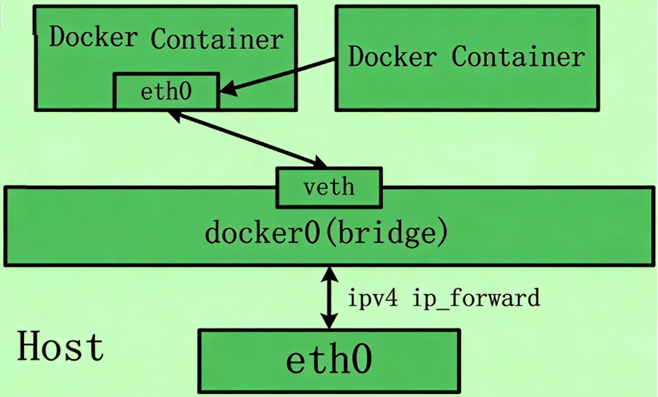

docker container的other container网络模式是docker中一种比较特别的网络模式，这个模式下的docker container会使用其他容器的网络环境，网络隔离性会处于bridge桥接模式和host模式之间，docker container共享其他容器的网络环境，则至少这两个容器之间不存在网络隔离，而这两个容器又与宿主机以及其他的容器存在网络隔离。

实现这种模式需要两步

• 查找other container（即需要被共享网络环境的容器）的网络namespace
• 让新创建的docker container（需要共享其他网络的容器）的namespace使用other container的namespace

操作

• 创建一个busybox容器

docker run -itd --name test1 busybox

• 使用test1的网络搭建另外一个容器

docker run -itd --name test2 --network container :test1 busybox

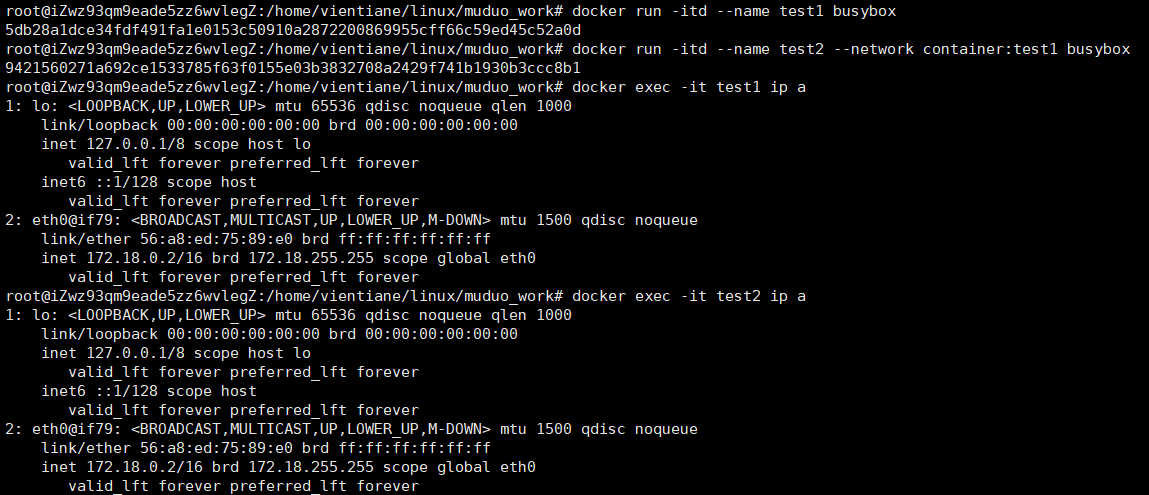

• 查看两个容器的ip信息，会发现两个ip和mac完全一样

docker exec -it test1 ip a
docker exec -it test2 ip a

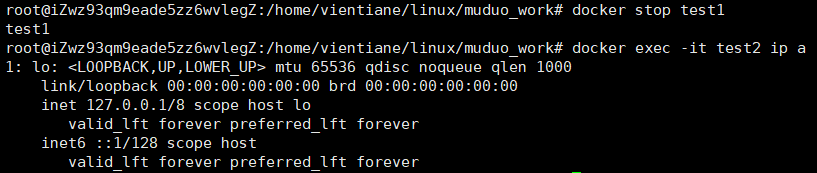

• 停止test1容器，查看test2容器的网络，会发现eth0网卡消失了，只有一个本地网络了

docker stop test1
docker exec -it test2 ip a

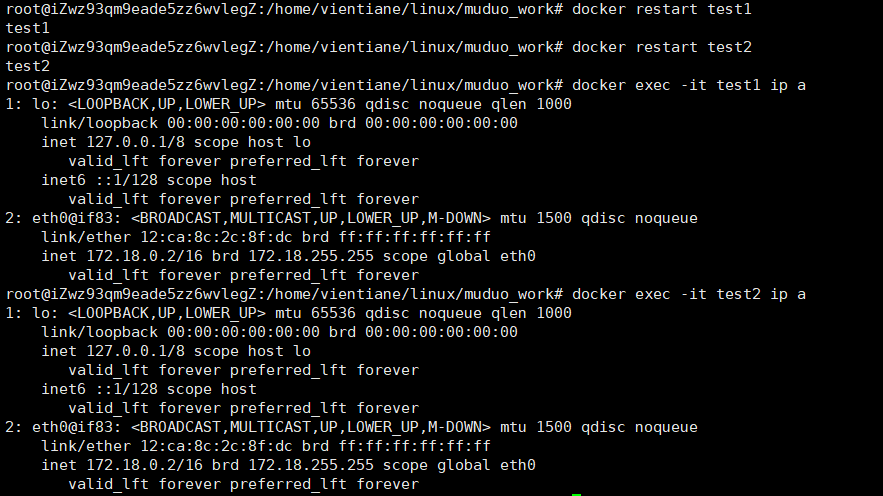

• 再次重启test1容器和test2容器

docker restart test1
docker restart test2

• 再次查看test2容器，会发现eth0回来了，网络恢复

  这种模式下的docker container可以通过localhost来访问namespace下的其他容器，传输效率较高，但两个容器之间存在依赖，如果依赖的容器重启了，就会导致另外一个服务不可用。

docker none网络

none网络就是指没有网络，挂在这个网络下的容器出来lo（本地环回），没有任何其他网卡。

针对一些对安全性要求比较高且不需要联网的应用，可以使用none网络，比如说生成随机密码，避免生成的密码被第三方获取，一些第三方的应用也可能需要docker创建一个没有网络的容器，网络由第三方自己配置。
