FCOS（学习笔记）

[（2）Anchor Free网络](#（2）Anchor Free网络)

之前讲的一些目标检测网络中，比如Faster RCNN系列、YOLO v2~v 5都是基于Anchor进行预测的。即先在原图上生成一堆密密麻麻的Anchor Boxes，然后网络基于这些Anchor去预测它们的类别、中心点偏移量以及宽高缩放因子得到网络预测输出的目标，最后通过NMS即可得到最终预测目标。那基于Anchor的网络存在哪些问题呢，在FCOS论文的Introduction中，作者总结了四点：
（1）Anchor要设置的合适才行。
（2）一般Anchor的size和aspect ratio都是固定的，所以很难处理那些形状变化很大的目标（比如一本书横着放w远大于h，竖着放h远大于w，斜着放w可能等于h，很难设计出合适的Anchor）。而且迁移到其他任务中时，如果新的数据集目标和预训练数据集中的目标形状差异很大，一般需要重新设计Anchor。
（3）为了达到更高的召回率（查全率），一般需要在图片中生成非常密集的Anchor Boxes尽可能保证每个目标都会有Anchor Boxes和它相交。
（4）Anchor的引入使得网络在训练过程中更加的繁琐，因为匹配正负样本时需要计算每个Anchor Boxes和每个GT BBoxes之间的IoU。

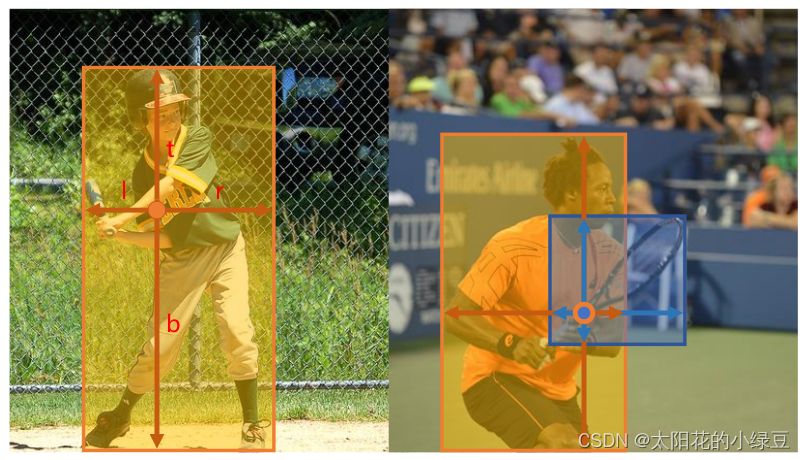

今天的主角是Anchor-Free ，现今有关Anchor-Free的网络也很多，比如DenseBox、YOLO v1、CornerNet、FCOS等等，而我们今天要聊的网络是FCOS（它不仅是Anchor-Free还是One-Stage，FCN-base detector）。它的思想是跳出Anchor的限制，在预测特征图的每个位置上直接去预测该点分别距离目标左侧（l），上侧（t：top），右侧(r)以及下侧（b：bottom）的距离，如下图所示。

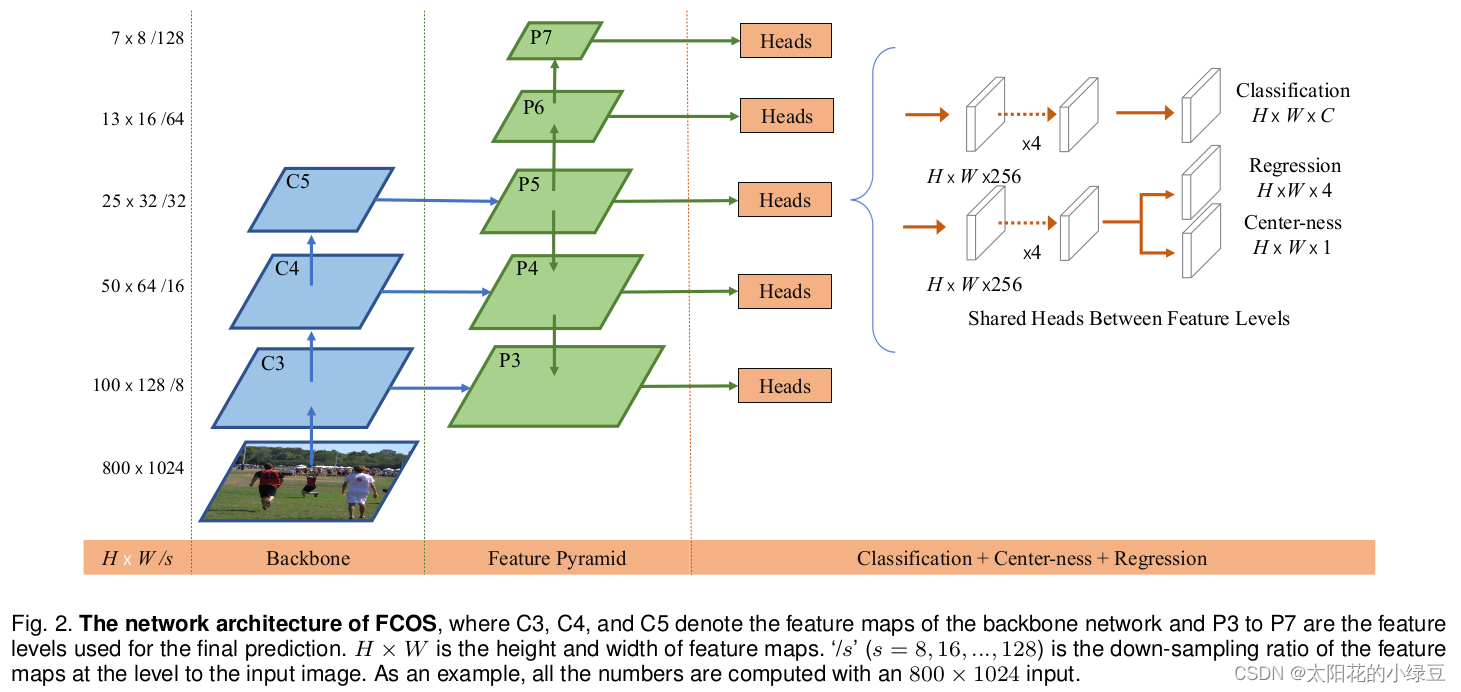

可以看到，一共有五个预测特征层。注意FCOS有2019年和2020年两个版本，19年的输出头head中，Center-ness（中心点）和分类分支是放到一起的，20年的如上图所示，和回归分支放到一起，说是提升了网络性能。

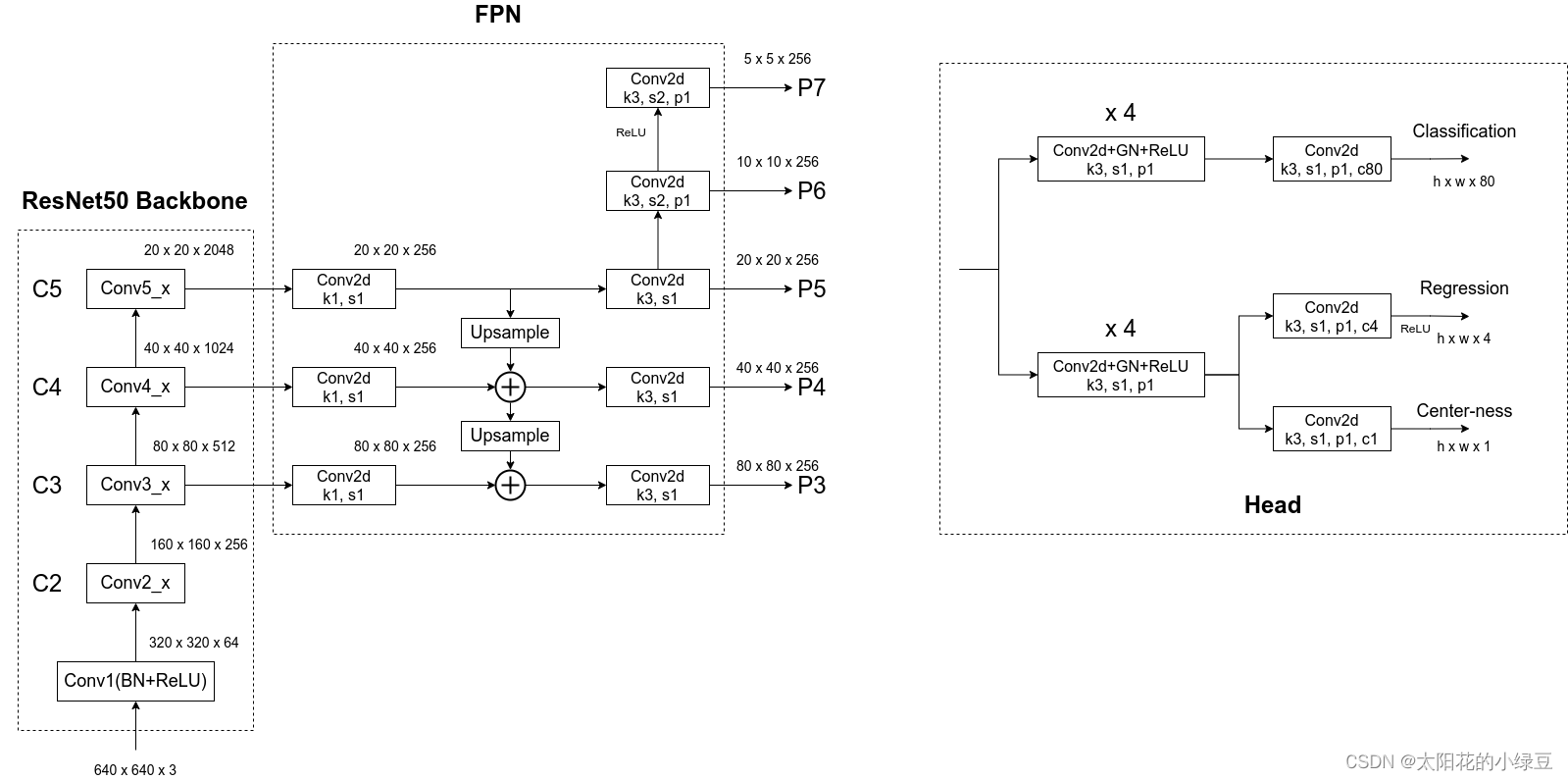

Backbone是以ResNet50为例的。
FPN是在Backbone输出的C3、C4和C5上先生成P3、P4和P5，接着在P5的基础上通过一个卷积核大小为3x3步距为2的卷积层得到P6，最后在P6的基础上再通过一个卷积核大小为3x3步距为2的卷积层得到P7。
Head（注意这里的Head是共享的，即P3～P7都是共用一个Head），细分共有三个分支：Classification、Regression和Center-ness。其中Regression和Center-ness是同一个分支上的两个不同小分支。可以看到每个分支都会先通过4个Conv2d+GN+ReLU的组合模块，然后再通过一个卷积核大小为3x3步距为1的卷积层得到最终的预测结果。
Classification分支，在预测特征图的每个位置上都会预测80个score参数（MS COCO数据集目标检测任务的类别数为80）。
Regression分支，在预测特征图的每个位置上都会预测4个距离参数（距离目标左侧距离l，上侧距离t，右侧距离r以及下侧距离b，注意这里预测的数值是相对特征图尺度上的）。
Center-ness分支，在预测特征图的每个位置上都会预测1个参数，center-ness反映的是该点（特征图上的某一点）距离目标中心的远近程度，它的值域在0~1之间，距离目标中心越近center-ness越接近于1。

和Anchor网络不同，Anchor-Free的网络有自己的正负样本匹配方法：

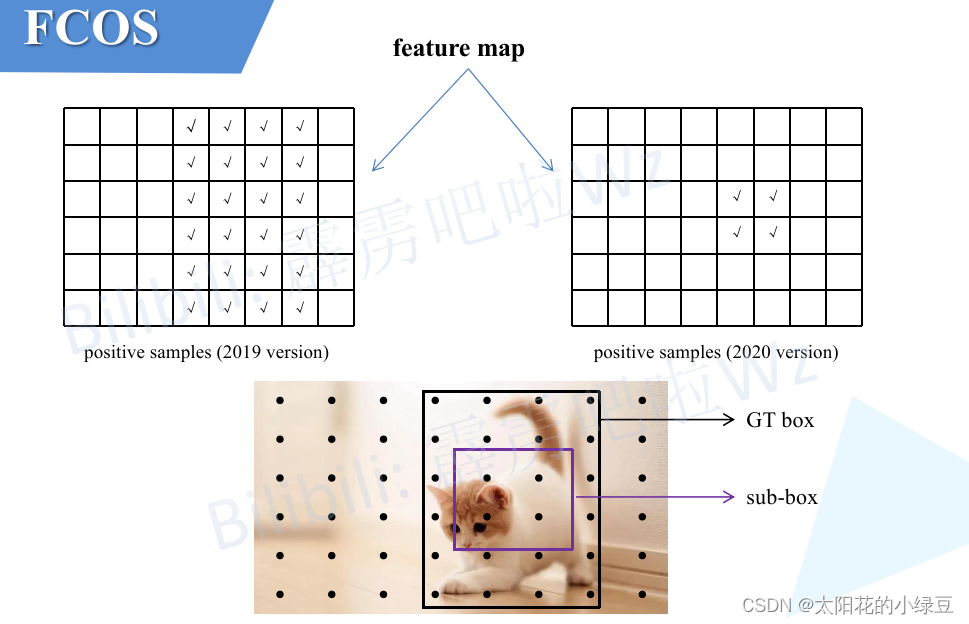

一开始是对于特征图上的某一点(x,y)，只要它落入GT box中心区域，那么它就被视为正样本（图中黑色√）。但在2020年发表的FCOS版本中，新加了一条规则，在满足以上条件外，还需要满足点(x,y)在 (c_x - rs, c_y - rs, c_x + rs, c_y + rs)这个sub-box范围内，其中 (c_x, c_y)是GT的中心点，s是特征图相对原图的步距，r是一个超参数控制距离GT中心的远近，在COCO数据集中r设置为1.5。
换句话说点(x,y)不仅要在GT的范围内，还要离GT的中心点 (c_x, c_y)足够近才能被视为正样本。

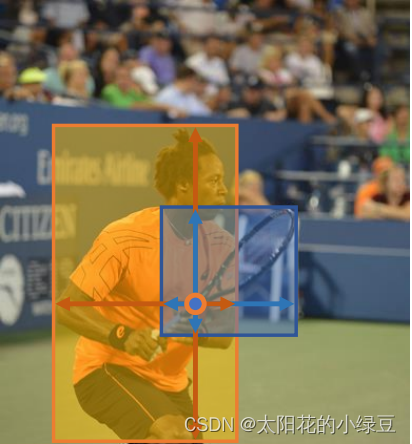

如果feature map上的某个点同时落入两个GT Box内（即两个GT Box相交区域），那该点到底分配给哪个GT Box，这就是论文中提到的Ambiguity问题。如下图所示，橙色圆圈对应的点同时落入人和球拍两个GT Box中，此时默认将该点分配给面积Area最小的GT Box。

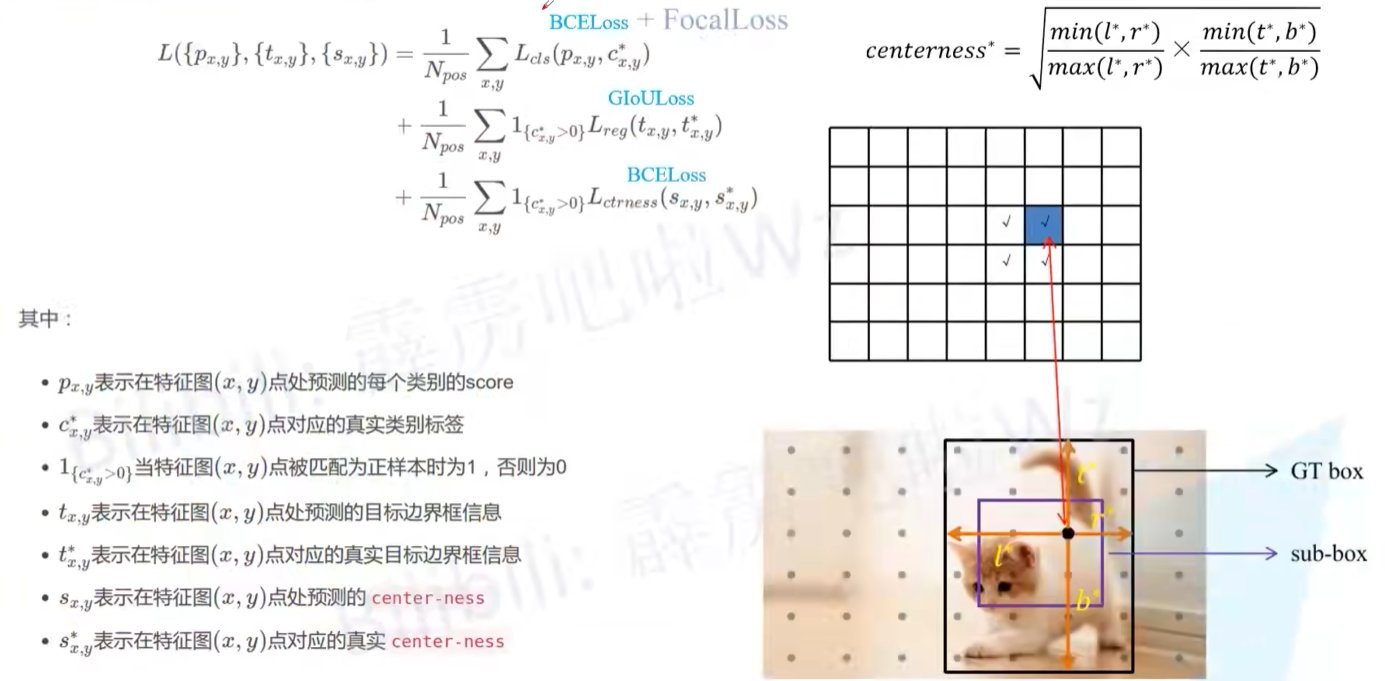

对于分类损失Lcls采用bce_focal_loss，即二值交叉熵损失配合focal_loss，计算损失时所有样本都会参与计算（正样本和负样本）。
定位损失Lreg采用giou_loss（在2019版中采用iou_loss，但在2020版中说采用giou_loss会更好一点），计算损失时只有正样本参与计算。
center-ness损失采用二值交叉熵损失，计算损失时只有正样本参与计算。
