前言
在半导体制造行业，设备数量与工艺复杂度持续提升，产线运行对稳定性与可控性的要求也越来越高。
随着产能扩张，单一车间往往需要管理数百台不同类型的设备，涵盖动力系统、流体系统及各类关键工艺设备。传统以分散监控或局部系统为主的管理方式，逐渐难以满足集中监控、统一运维以及快速响应的需求。
在这一背景下，如何构建一个具备统一数据视图、清晰结构模型及良好扩展能力的SCADA系统，成为半导体工厂数字化升级中的关键一环。
项目背景与挑战：当设备从几十台变成八百台
该客户为一家半导体制造企业，随着产线扩建，现场设备规模迅速扩大至约800台，涉及电机、驱动器、泵等10余种类型设备。
在实际运行过程中，逐步暴露出以下问题：
- 设备规模化管理难
多类型设备分散运行，缺乏统一建模与管理手段，系统维护成本持续上升 - 数据孤岛与可视化缺失
生产环境中的压力、流量、温度等关键工艺参数分散在不同控制系统中，缺乏统一的可视化平台，无法实现全局实时监控。 - 报警信息利用率低
旧系统报警信息杂乱无章，缺乏有效的筛选机制，导致维修人员难以在第一时间定位核心故障，影响生产连续性。 - 系统扩展受限
随着产线升级，后续将有更多设备接入，要求监控系统需具备灵活的扩展能力。
宏集解决方案：构建可扩展的SCADA集控体系
针对上述挑战，我们基于宏集Panorama E2 SCADA平台，为客户构建了一套高可用、可扩展、视觉友好的设备集控系统。
核心设计理念：
1.层级化架构
利用Panorama的面向对象能力，对设备进行标准化建模，构建**"车间-产线-设备"三级结构**：支持同类设备批量实例化，降低系统配置与维护复杂度，为后续扩展提供统一结构基础。
2.暗色系工业UI/UX设计
采用高性能HMI设计原则（暗色系主题），降低环境光对操作员的干扰和视觉疲劳，并通过高对比度色彩突出关键异常，提升决策效率。
系统界面亮点展示

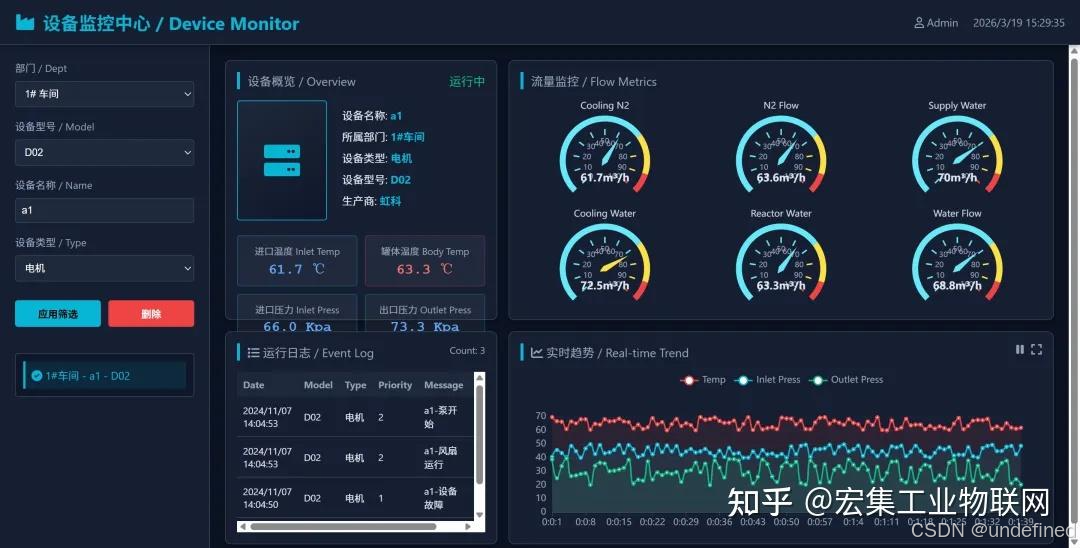

1.界面A：设备状态实时监控大屏
亮点：数据可视化、趋势分析、单机详情
我们将原本枯燥的参数列表转化为直观的图形化仪表盘。
- 实时仪表盘：利用动态仪表盘展示冷却水、氮气流量等关键KPI，正常与异常状态一目了然。
- 趋势分析：右下角集成实时趋势图，操作员可随时查看温度与压力的历史波动，预判设备健康度。
- 快速筛选：左侧提供基于"部门/型号/状态"的快捷筛选栏，800台设备中也能秒级定位目标对象。

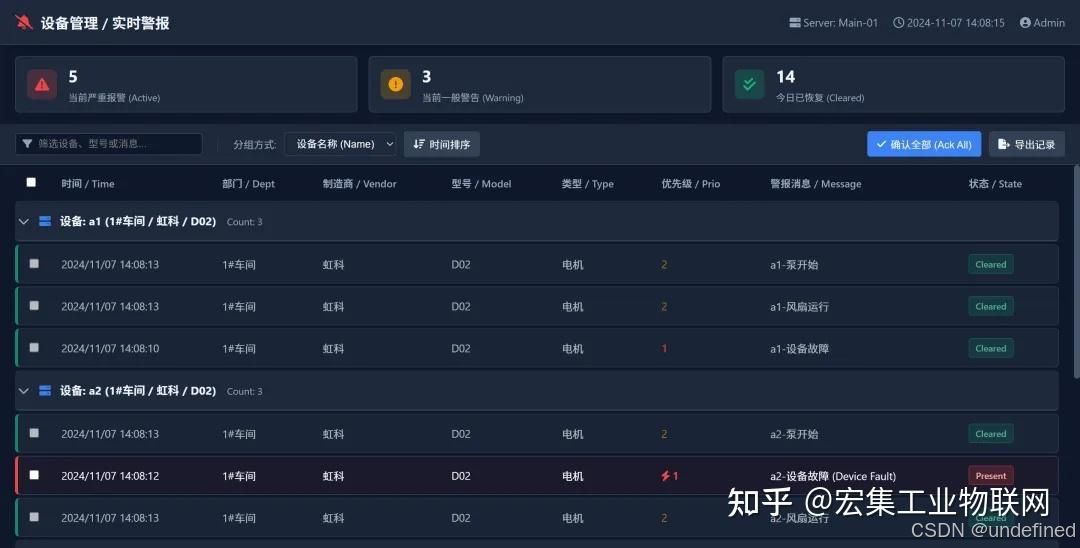

2.界面 B：智能报警管理中心
亮点： 视觉降噪、分组管理、快速排查
针对"报警风暴"问题，我们重新设计了 Panorama 的报警视图。
- 分组统计：顶部新增 Dashboard 统计卡片，直观显示当前严重报警数量；表格支持按"设备"或"优先级"折叠分组。
- 高效运维：集成了批量确认和多维搜索功能，帮助运维人员快速清理无效报警，聚焦真实故障。
项目成效：不只是监控，更是效率提升
通过部署宏集Panorama E2 SCADA解决方案，客户在数字化运维方面取得了显著收益：
1.全局数字化覆盖
实现了800+台设备的毫秒级数据采集与可视化，设备在线率和健康度尽在掌握，大幅减少了人工巡检成本。
2.缩短故障响应时间 (MTTR)
优化的报警界面缩短了30%的故障排查时间（MTTR），维修人员能迅速区分"设备故障"与"一般警告"，减少生产异常中断。
3.极高的扩展柔性
基于宏集Panorama的模块化设计，新设备接入仅需配置层级标签，无需更改底层内核代码，完美适配工厂长期的扩产计划。
4.操作安全性提升
清晰、现代化的 UI 界面不仅提升了车间管理的科技感，降低了长时间监控带来的视觉疲劳，更显著减少误操作概率。
小结
在设备规模持续扩大的背景下，传统以"点对点接入"为主的监控方式已难以支撑复杂产线需求。
本案例展示了 宏集Panorama SCADA系统在半导体行业处理大规模设备集成时的卓越能力。依托其原生的面向对象架构、强大的数据处理内核与灵活的系统扩展性，并结合极致的UI/UX设计，不仅解决了"数据采集"的基础需求，更通过技术手段实现了"高效监控"与"精细化管理"的深度融合，助力企业数字化转型.
