arm汇编语言学习

代码文件夹：E:\keil-4.12\asm_project\project1

一、前提知识

立即数的判断（重点1）

12位立即数的条件：

如果某个数的数值范围是0~0xFF之间，那么这个数一定是立即数；

把某个数展开成2进制，这个数的最高位1至最低位1之间的二进制数序列的位数不能超过8位；

这个数的二进制序列凑够8位之后的的右边必须为偶数个连续的 0

0x3f4 = 0000 0000 0000 0000 0000 0011 1111 0100

0x132 = 0000 0000 0000 0000 0000 0001 0011 0010

栈 ARM使用的是满减栈

分类：空增栈，空减栈，满增栈，满减栈

增栈：入栈时，sp指针向上移动

减栈:入栈时，sp指针向下移动

空栈:先写数据再挪动指针

满栈:先挪动指针，再写数据

满减栈:*--sp，先让sp-，再写数据

二、主要内容

学习目的

编写arm启动代码，引导程序到c语言环境下运行

运算符

gt：大于号（＞） lt：小于号（＜） ge：大于等于号（≥）

应用格式：指令+运算符（当满足条件时执行指令）

例：movgt，movlt，bgt，blt

指令

指令内容：mov，add，sub，ldr，str，bic，orr，cmp，

重点指令

1.跳转指令**（b类指令）**

格式：b 代码区名

区别：

bl：函数调用时，会将返回地址保存到Ir寄存器

b：函数调用时，无法将返回地址保存到Ir寄存器

bx：跳转到Ir寄存器对应返回地址

死循环 while(1)

finished

b finished ；

2.ram数据操作指令

目的：实现对ram数据的写入与读取

写数据指令 ldr

功能

读取ram数据，并写入寄存器（指针化）

向寄存器加载一个非立即数

示例：ldr r0，=0x40000000 ；r0存放ram的空间地址，r0成为该空间指针

ldr rl， $r0$ ；r1中存放对应ram的具体数据即 r1 = *r0

读数据指令 str

功能：读取寄存器的值，并写入ram

示例：ldr r0，=0x40000000

ldr r1，=0x1A2B3C4D

str r1， $r0$ ；向地址为0x40000000的ram空间写入数据0x1A2B3C4D

注：数据写入方式默认为小端写入（可修改）

应用：两数求和（见文末）

拓展指令（了解即可）

mvn：按位取反指令

bic：将寄存器中的值某几位清0（取决于立即数哪几位为1)

orr：将寄存器中的值某几位置1（取决于立即数哪几位为1)

栈的应用

ARM使用的是满减栈

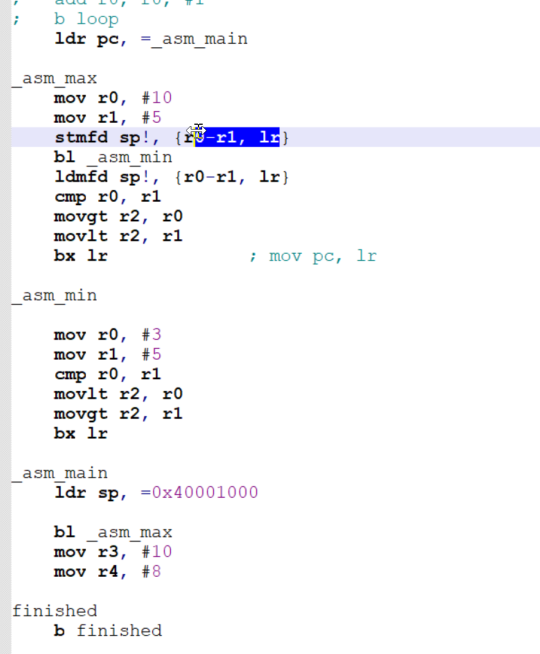

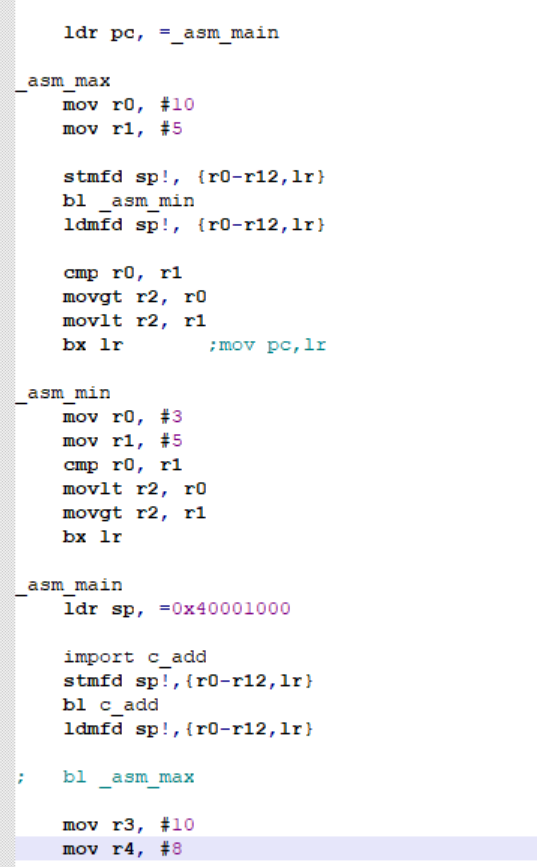

嵌套调用

栈的分类

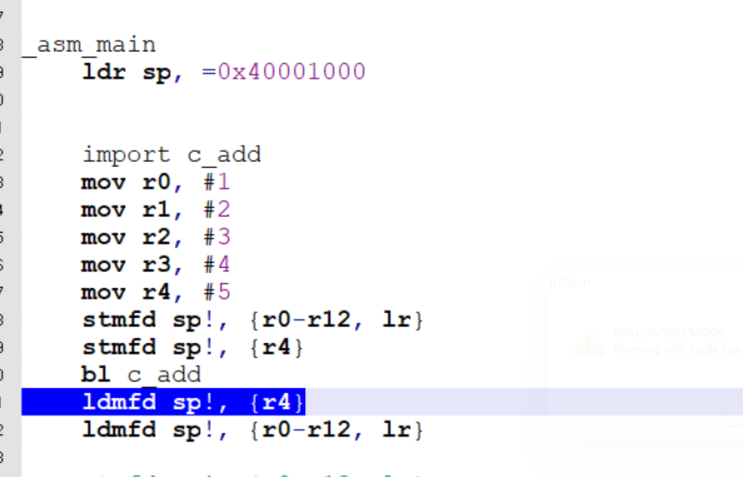

入栈保护

指令 STMFD

stmfd sp!, {r0-r1, lr}

出栈恢复

ldmfd

附录

拓展知识

汇编指令的s后缀

几乎所有的汇编指令都可以在指令后面加上s后缀

s后缀的含义是在指令执行过程中会更新cpsr 寄存器的N,V,C,Z位

N：在结果是有符号的二进制补码情况下，
如果结果为负数，则N=1；如果结果为非负数，则N=0

Z：如果结果为0，则Z=1;如果结果为非0，否则Z=0

C：针对无符号数，
加法中最高有效位向更高位进位 时C=1；减法中运算结果的最高有效位从更高位借位时C=0

V：针对有符号数，会在下面两种情形变为1，
两个最高有效位均为0的数相加，得到的结果最高有效位为1；
两个最高有效位均为1的数相加，得到的结果最高有效位为0；
除了这两种情况以外V位为0

代码示例

1.两数求和代码

r0存放地址，r1，r2存放加数，r3存放求和结果，最后根据r0地址写入内部ram
复制代码
ldr r0, =0x40000000
ldr r1, [r0]

ldr r0, =0x40000004
ldr r2, [r0]

add r3, r1, r2
ldr r0, =0x40000008
str r3, [r0]

b

实现指令跳转

功能：实现分支结构和循环结构

格式：b (指令区)

eg：b lable

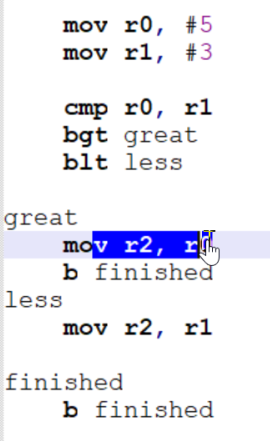

特殊情况：cmp+bgt/blt

指令跳转的实现

b lable

lable

死循环

finished

b finished ；while(1)

bl

函数调用实现

函数调用时，将返回地址保存到

bx

mov px lr
