玩转OpenCV：从角点检测到图像拼接的实战之旅

在计算机视觉领域，OpenCV无疑是最经典、最常用的开源库之一。它封装了大量图像处理、特征提取、匹配与变换的算法，让开发者能够快速实现各类视觉任务。本文将从实战角度出发，带你一步步掌握角点检测、SIFT特征提取与匹配，最终实现图像拼接，全程结合代码案例拆解核心逻辑。

一、基础铺垫：角点检测的原理与实现

角点是图像中局部灰度变化剧烈的点，也是物体轮廓的关键特征点（比如矩形的四个角）。Harris角点检测是经典的角点提取算法，其核心思想是：在图像局部区域内，向任意方向移动窗口，若灰度值发生显著变化，则认为该区域存在角点。

1.1 Harris角点检测代码实现

python 复制代码

import cv2
import numpy as np

# 读取图像并转为灰度图
img = cv2.imread('333.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# Harris角点检测
# 参数说明：灰度图、领域大小、Sobel窗口大小、Harris自由参数
dst = cv2.cornerHarris(gray, 4, 3, 0.04)

# 标记角点（取响应值前5%的点，标为红色）
img[dst > 0.05 * dst.max()] = [0, 0, 255]

# 显示结果
cv2.imshow('Harris Corner Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

1.2 关键参数解读

• blockSize：角点检测时考虑的邻域大小，值越大，检测到的角点越"粗糙"，反之越精细；

• ksize：Sobel求导的窗口大小，用于计算图像梯度，影响角点检测的灵敏度；

• k：Harris方程的自由参数，通常取值在0.04~0.06之间，决定角点响应值的权重。

运行代码后，图像中的角点会被标记为红色，直观展现Harris算法的检测效果。

二、进阶核心：SIFT特征提取与匹配

角点检测只能提取简单的特征点，而实际场景中（比如指纹匹配、图像拼接），需要更具辨识度的"特征描述符"------SIFT（尺度不变特征变换）应运而生。SIFT的优势在于：具有尺度不变性和旋转不变性，即使图像缩放、旋转，仍能稳定提取特征。

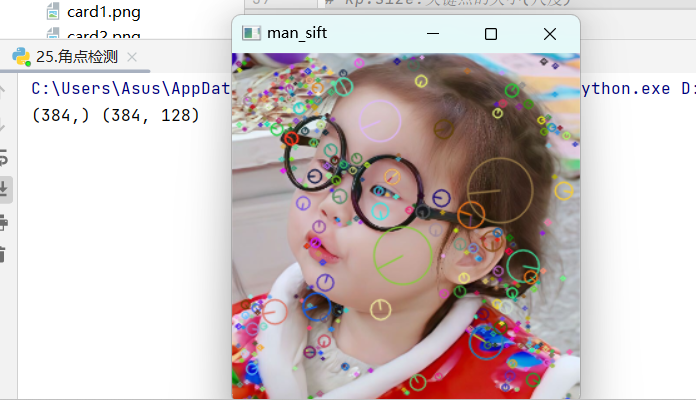

2.1 SIFT特征提取：关键点+描述符

SIFT的核心分为两步：检测关键点（尺度空间极值点）、计算描述符（128维向量，用于特征匹配）。

python 复制代码

# 读取图像并转为灰度图
man = cv2.imread('222.png')
man_gray = cv2.cvtColor(man, cv2.COLOR_BGR2GRAY)

# 创建SIFT提取器
sift = cv2.SIFT_create()

# 检测关键点
kp = sift.detect(man_gray, None)

# 绘制关键点（带尺度和方向的富特征绘制）
man_sift = cv2.drawKeypoints(
    man, kp, None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
)

# 计算描述符
kp, des = sift.compute(man_gray, kp)
print(f"关键点数量：{len(kp)}，描述符形状：{des.shape}")

# 显示结果
cv2.imshow('SIFT Keypoints', man_sift)
cv2.waitKey(0)
cv2.destroyAllWindows()

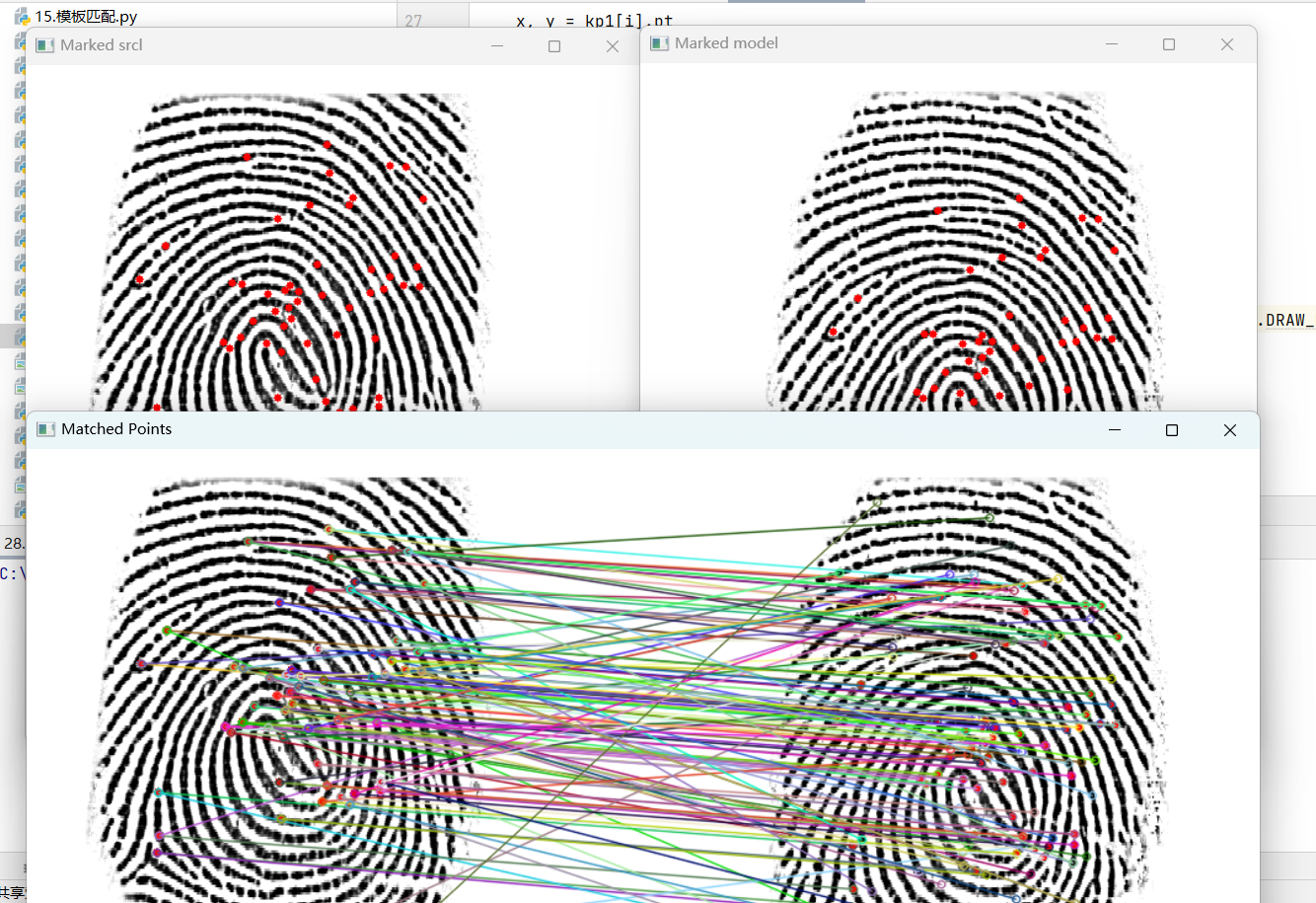

2.2 特征匹配实战：指纹匹配

提取特征后，需要通过匹配算法找到两张图像中对应的特征点。以指纹匹配为例，我们使用FLANN（快速最近邻搜索库）实现高效匹配，并通过阈值筛选"好的匹配点"。

python 复制代码

import cv2

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

# 读取指纹图像
src1 = cv2.imread("src1.bmp")
model = cv2.imread("src3.bmp")

# 1. SIFT检测+描述符计算
sift = cv2.SIFT_create()
kp1, des1 = sift.detectAndCompute(src1, None)
kp2, des2 = sift.detectAndCompute(model, None)

# 2. FLANN匹配器（适合大数据集）
flann = cv2.FlannBasedMatcher()
matches = flann.knnMatch(des1, des2, k=2)  # 每个关键点返回2个最佳匹配

# 3. 筛选匹配点（距离阈值：0.4）
good = []
match_index = []
for m, n in matches:
    if m.distance < 0.4 * n.distance:  # 近邻距离远小于次近邻，视为有效匹配
        match_index.append((m.queryIdx, m.trainIdx))
        good.append((m, n))

# 4. 标记匹配的关键点
for i, j in match_index:
    # 标记src1中的匹配点
    x, y = kp1[i].pt
    cv2.circle(src1, (int(x), int(y)), 3, (0, 0, 255), -1)
    # 标记model中的匹配点
    m, n = kp2[j].pt
    cv2.circle(model, (int(m), int(n)), 3, (0, 0, 255), -1)

# 5. 绘制匹配连线
matched_img = cv2.drawMatchesKnn(
    src1, kp1, model, kp2, good, None,
    flags=cv2.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS
)

# 显示结果
cv_show('Marked src1', src1)
cv_show('Marked model', model)
cv_show('Matched Points', matched_img)
cv2.destroyAllWindows()

2.3 匹配核心逻辑

• knnMatch：K近邻匹配，返回每个关键点的Top-K匹配结果，这里K=2；

• 阈值筛选：通过"最佳匹配距离 < 0.4*次佳匹配距离"过滤错误匹配，阈值越小，匹配越严格；

• 可视化：用圆形标记匹配点，用连线展示对应关系，直观验证匹配效果。

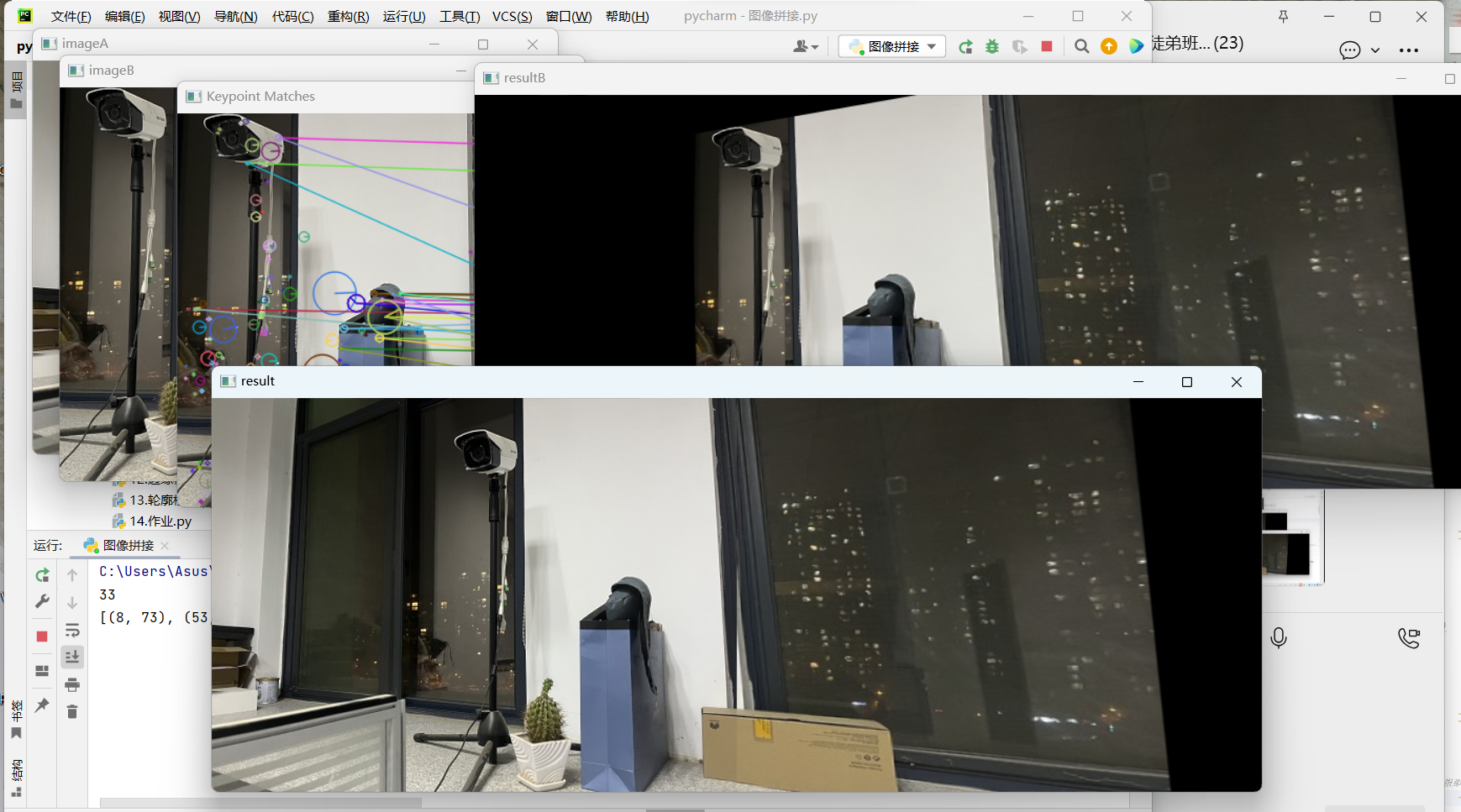

三、综合实战：基于SIFT的图像拼接

图像拼接是SIFT特征的经典应用场景，核心流程是：提取特征→匹配特征→计算透视变换矩阵→图像融合。

3.1 完整图像拼接代码

python 复制代码

import cv2
import numpy as np
import sys

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

# 特征提取与描述符计算函数
def detectAndDescribe(image):
    gray = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)
    sift = cv2.SIFT_create()
    kps, des = sift.detectAndCompute(gray, None)
    # 转换关键点坐标为浮点型
    kps_float = np.float32([kp.pt for kp in kps])
    return (kps, kps_float, des)

# 1. 读取待拼接图像
imageA = cv2.imread('A.jpg')
imageB = cv2.imread('B.jpg')

# 2. 提取特征点和描述符
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

# 3. 暴力匹配器（小数据集更稳定）
matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB, desA, 2)

# 4. 筛选有效匹配点
good = []
matches = []
for m in rawMatches:
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)
        matches.append((m[0].queryIdx, m[0].trainIdx))

# 可视化匹配点
vis = cv2.drawMatchesKnn(
    imageB, kpsB, imageA, kpsA, good, None,
    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS
)
cv_show("Keypoint Matches", vis)

# 5. 计算透视变换矩阵（至少4个匹配点）
if len(matches) > 4:
    ptsB = np.float32([kps_floatB[i] for (i, _) in matches])
    ptsA = np.float32([kps_floatA[i] for (_, i) in matches])
    # RANSAC算法去除外点，鲁棒性更强
    H, mask = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10)
else:
    print("匹配点不足4个，无法拼接！")
    sys.exit()

# 6. 透视变换（将imageB映射到imageA的坐标系）
result = cv2.warpPerspective(
    imageB, H, (imageB.shape[1] + imageA.shape[1], imageB.shape[0])
)
# 融合图像A和变换后的B
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA

# 7. 显示并保存结果
cv_show('Final Result', result)
cv2.imwrite('panoramic.jpg', result)
cv2.destroyAllWindows()

3.2 核心步骤拆解

特征提取：通过detectAndDescribe函数统一处理图像，输出关键点、坐标和描述符；
特征匹配：使用BFMatcher（暴力匹配），适合小数据集；若数据量大，可替换为FLANN；
透视变换矩阵（Homography）：通过cv2.findHomography计算，RANSAC算法能有效排除错误匹配的外点；
图像融合：先对imageB做透视变换，再将imageA覆盖到变换后的图像上，完成拼接。

四、总结与拓展

本文从基础的角点检测入手，逐步深入到SIFT特征的提取、匹配，最终实现图像拼接，覆盖了OpenCV视觉开发的核心流程。需要注意的是：

• SIFT算法受专利保护，若需商用，可替换为ORB（开源、快速）；

• 匹配阈值（如0.4、0.65）需根据实际场景调整，平衡匹配精度和数量；

• 图像拼接的最终效果，受图像重叠区域、特征点数量、透视变换精度影响，可通过增加图像预处理（如灰度均衡、去噪）提升稳定性。

OpenCV的魅力在于，它将复杂的视觉算法封装为简单的API，让我们能聚焦于业务逻辑。无论是指纹识别、图像拼接，还是目标检测、跟踪，掌握这些基础特征操作，都是进阶的关键。希望本文的实战案例能帮助你快速上手，玩转OpenCV！
