在HUD阳光倒灌测试、聚光光伏（CPV）研究及航天器材料老化等场景中，高准直太阳光模拟器 （发散角＜±2°）是模拟直射阳光的核心设备。光斑尺寸的选择直接决定测试数据的有效性与设备投资回报率。
一、光斑尺寸的核心匹配逻辑
1. 被测样品尺寸
光斑有效辐照面积需完全覆盖样品，且留有边缘余量。建议按以下公式选择：
光斑边长 = 样品对角线长度 × (1.2~1.5)
若光斑小于样品，边缘区域光照不足会导致测试数据偏差；光斑过大则增加设备成本与能耗。例如：
-
单节CPV电池（10×10mm）：选50×50mm光斑即可；
-
汽车HUD总成（200×100mm）：需定制300×200mm光斑。
2. 准直光束的有效区域
高准直光源的发散角通常＜±2°，但其有效区域受光学系统限制：
-
中心均匀区：光斑中心区域（通常占光斑面积60%-80%）的准直度和均匀性最优；
-
边缘渐变区：光斑边缘发散角增大，辐照度下降。
因此，被测样品应完全置于中心均匀区内。选型时需向厂家索取光斑准直度分布图，确认样品位置的发散角是否≤±2°。
二、均匀性与准直度的平衡

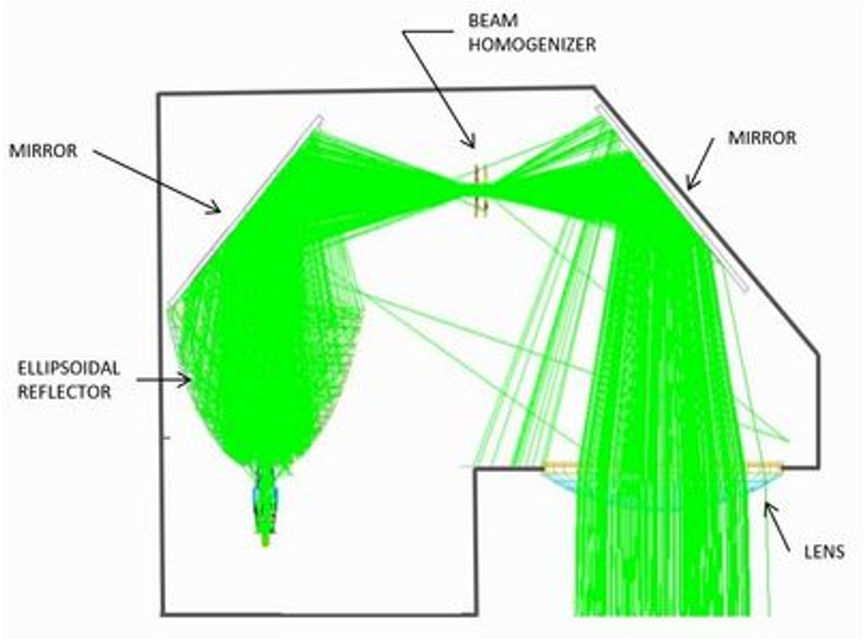

高准直光学系统（如抛物面反射镜）在提升平行度的同时，会牺牲一定的辐照均匀性。根据IEC 60904-9，A级模拟器要求不均匀度≤2%，但高准直系统往往难以同时达到。
选型策略：
-
HUD阳光倒灌测试：准直度优先（发散角＜±1.5°），均匀性可放宽至≤5%；
-
CPV电池IV测试：均匀性优先（≤2%），准直度＜±2°即可；
-
材料老化试验：均匀性优先，准直度要求可放宽（＜±5°）。
三、光斑形状与工作距离
1. 方形 vs 圆形光斑
-
方形光斑：更适合矩形样品（如HUD、CPV模组），空间利用率高；
-
圆形光斑：传统氙灯光学系统常见，适用于圆形样品或均匀性要求不高的场景。
2. 工作距离
高准直模拟器通常有固定的最佳工作距离（如500mm、1000mm），偏离该距离会导致发散角增大。选型时需确认：
-
设备是否支持工作距离调节；
-
样品安装位置是否与手套箱、温控平台等现有设备空间兼容。
四、行业应用案例
1. HUD阳光倒灌测试
某车企HUD开发需模拟正午强光入射，样品尺寸200×150mm。选用高准直模拟器（发散角＜±1°），光斑尺寸300×250mm。测试时HUD光学入口完全置于中心均匀区，实测局部温度达110℃，成功验证了散热方案的有效性。
2. 聚光光伏（CPV）电池效率测试
某研究所测试三结砷化镓CPV电池（10×10mm），要求光斑均匀性≤2%以保障短路电流（Isc）精度。选用100×100mm光斑，将单节电池置于中心区域，边缘区域用于光强监测。Isc重复性误差＜0.5%，支撑了CPV模组效率认证。
3. 航天器材料老化试验
某航天院所对卫星天线涂层进行紫外-可见光加速老化，样品尺寸500×500mm。采用米级方形光斑高准直模拟器（发散角＜±2°），均匀性≤3%，确保整块样品受光一致。试验后涂层色差检测数据与户外暴晒相关性达0.95。
五、选型清单
| 应用场景 | 推荐光斑尺寸 | 准直度要求 | 均匀性要求 |
|---|---|---|---|
| HUD阳光倒灌 | 样品尺寸×1.2-1.5 | ＜±1.5° | ≤5% |
| CPV电池测试 | 覆盖单节电池即可 | ＜±2° | ≤2% |
| 航天材料老化 | 覆盖整块样品 | ＜±3° | ≤3% |
| 光学成像系统 | 匹配相机视场 | ＜±0.5° | ≤2% |
六、总结
高准直太阳光模拟器的光斑选择应遵循"样品定尺寸、测试定均匀、空间定距离"原则。先根据被测对象尺寸确定光斑大小，再结合测试目的平衡准直度与均匀性要求，最后确认工作距离与现有设备的兼容性。科学的选型可避免因光斑不适配导致的测试误差或设备闲置。
