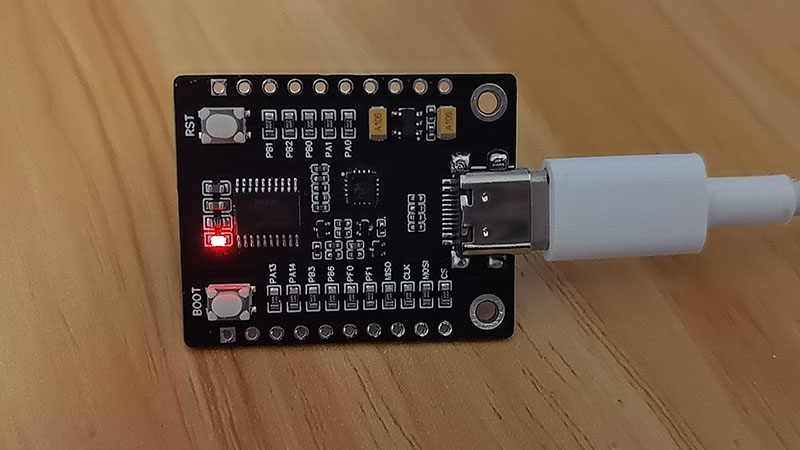

普冉PY32F005是一款应用于智能手表、电子玩具、遥控器、温控器的高性能MCU微控制器。基于32位ARM Cortex-M0+内核，最高主频48MHz，兼顾性能与低功耗。内置32KB的Flash存储器和4KB的SRAM存储器。支持内部高速时钟和低速时钟，可选外部高速时钟等。支持26个通用I/O口，支持外部中断，灵活连接外设。提供Sleep和Stop低功耗模式，降低功耗以满足低功耗应用需求。采用QFN28封装，尺寸小巧，适合空间受限的设计。
一、核心架构：性能与功耗的平衡

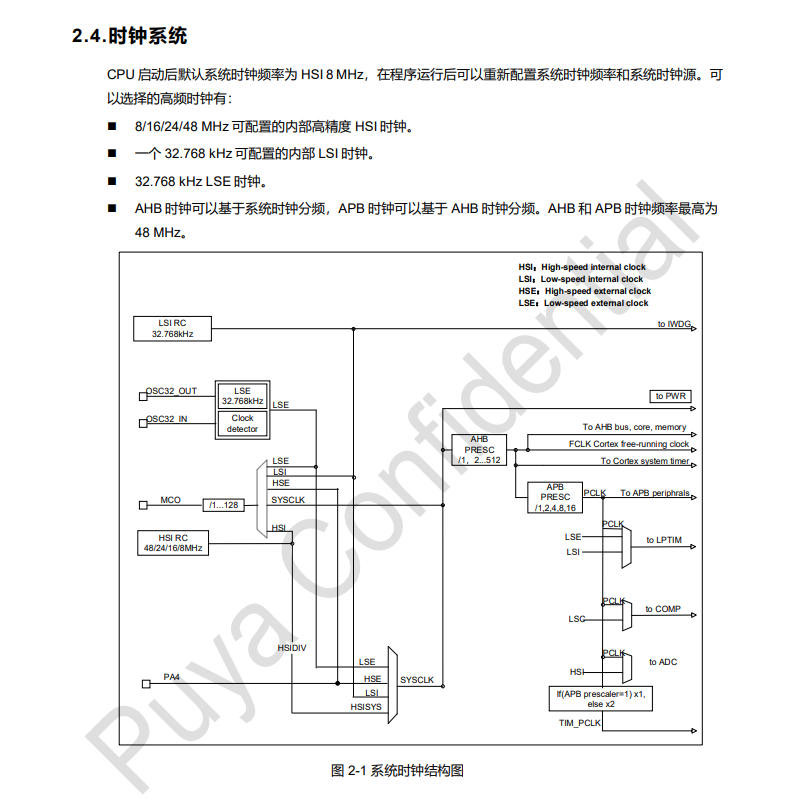

普冉PY32F005搭载32位ARM Cortex-M0+内核，最高主频可达48MHz，可支持复杂的控制算法和实时性较高的数据采集任务。
在功耗控制方面，PY32F005支持多种低功耗模式。其中Sleep模式下CPU停止运行，外设仍可保持工作状态，适用于需要短暂休眠但外设不能完全中断的场景。Stop模式下大部分外设和时钟停止工作，仅LPTIMER基于LSI继续运行，支持从Stop模式唤醒。该设计使PY32F005在电池供电设备中具备较好的续航表现，例如在智能手环等对功耗有一定要求的设备中，有助于减少充电次数。
二、存储资源
普冉PY32F005内置32KB Flash存储器，用于存储程序代码和数据，可满足多数嵌入式应用的需求。Flash存储器具有非易失性，断电后数据不丢失。此外，芯片配备8KB SRAM存储器，其高速访问特性有助于提高实时数据的处理效率，适用于电机调速、机器人运动控制等场景。

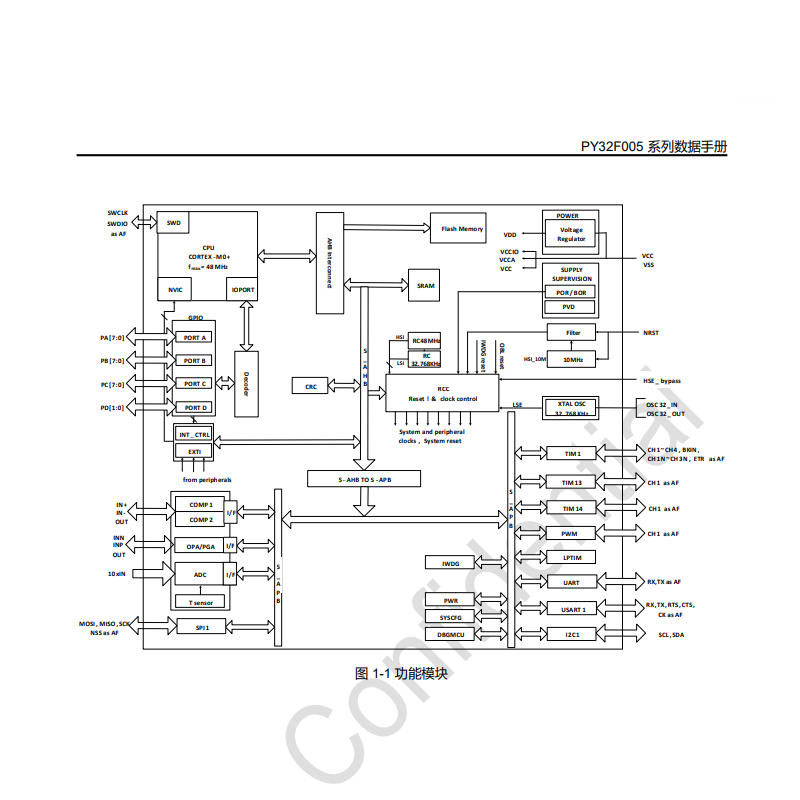

三、外设接口
（一）通用输入输出（GPIO）
普冉PY32F005提供多达26个I/O口，均可配置为外部中断。开发者可根据实际需求将I/O口配置为输入、输出或复用功能，便于连接按键、LED指示灯、传感器等外部设备。
（二）定时器
该微控制器集成多个定时器，包括2个通用定时器（GPTM），支持多种定时与计数模式，可用于产生时间间隔、测量脉冲宽度及PWM输出等应用；1个低功耗定时器（LPTIMER）可在低功耗模式下运行，实现定时唤醒功能；1个看门狗定时器（WDG）可在系统异常时执行复位，提升系统可靠性。
（三）通信接口
普冉PY32F005支持多种通信接口，包括1个USART、1个UART和1个低功耗UART（LPUART），可适应不同速率和功耗要求的串口通信场景。此外，1个I2C接口和1个SPI接口可用于连接传感器、存储器、显示器等外部设备。
（四）模拟外设
普冉PY32F005集成了1个12位ADC，支持10个外部通道和4个内部通道，可用于采集模拟信号；1个12位DAC支持将数字信号转换为模拟输出；2个比较器（CMP）和2个运算放大器/可编程增益放大器（OPA/PGA）可用于信号的比较、放大等模拟信号处理，有助于简化系统设计。
四、封装与工作条件
普冉PY32F005采用QFN28封装，尺寸为4mm×4mm×0.75mm，适用于高密度PCB设计。其工作温度范围为-40℃至105℃，工作电压范围为1.7V至5.5V，可适配多种环境与电源方案。
五、开发支持
普冉半导体为PY32F005提供多种开发环境支持，包括Keil MDK、IAR Embedded Workbench和VS Code等主流IDE，并提供启动文件、链接脚本、示例代码等开发资源。开发文档、应用笔记及开发者社区可为用户提供技术参考和交流平台。
普冉PY32F005在性能、功耗、外设集成度与开发支持方面具备一定特点，适用于消费电子、工业控制、物联网及电池供电设备等领域。
